一字型手动螺丝刀三维结构设计

项目分类:通用五金配件 发布时间:2021-10-25 ID:338259
  • 一字型手动螺丝刀三维结构设计

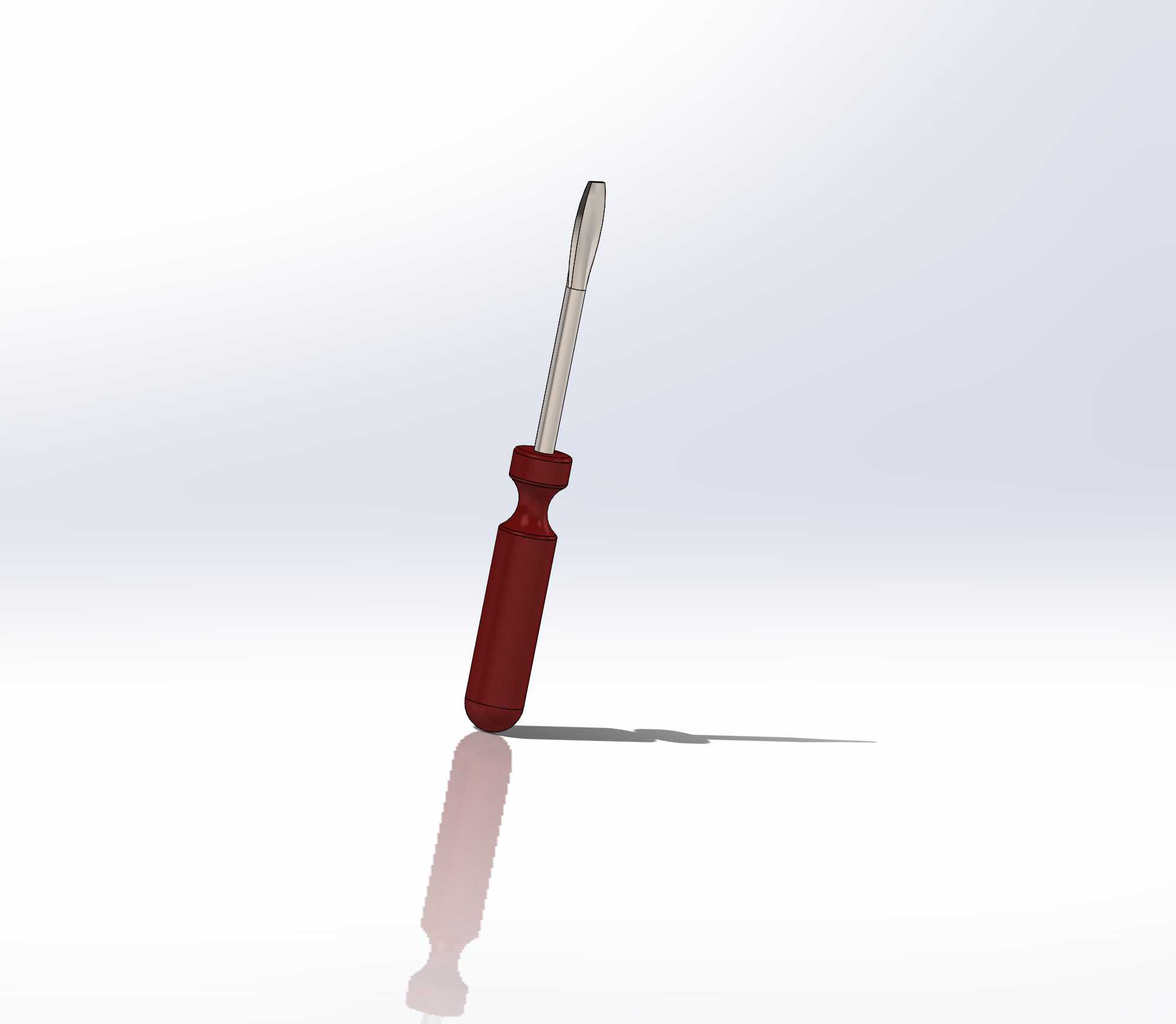

  日常设备维保、装配工位上最常接触的手动旋具里,一字螺丝刀的出场率始终排在前列,小到消费电子拆机、电气柜接线端子紧固,大到通用设备的外露一字槽螺钉拆装,都能看到这类工具的身影。做这个结构的时候最先敲定的是手柄与刀杆的衔接结构,没有做花哨的异形外观,而是采用了行业内通用的穿心式嵌装逻辑,刀杆尾部直接贯穿手柄内部的嵌装孔,端部做压扁限位结构,避免大扭矩施加时刀杆与手柄出现相对滑转,哪怕遇到需要敲击手柄尾部辅助冲开锈蚀螺钉槽的场景,也不会出现刀杆退柄的问题。手柄部分选用了带防滑凸缘的纺锤形轮廓,握持段的直径控制在32mm,刚好匹配成年操作者单手握持的掌部贴合弧度,表面没有做多余的防滑纹凸起,而是通过手柄材质本身的摩擦系数保证施力时不打滑,

  靠近刀杆的位置做了直径22mm的限位凸台,操作时手掌向前推压施力的过程中,不会因为手滑蹭到刀杆与工件连接位置造成划伤。刀杆部分采用了等直径圆杆结构,直径设定为6mm,工作端的一字楔面做了15度的磨角处理,楔面的厚度控制在1.2mm,能够适配市面上绝大多数M3到M6规格的一字槽机螺钉、自攻螺钉的槽口尺寸,刀杆总长度从手柄端面到工作端顶部为100mm,加上手柄整体的110mm长度,整把工具的总长度控制在210mm,既能够满足常规设备表面螺钉的操作空间需求,也不会因为杆身过长导致在狭窄电控柜、设备内腔操作时出现干涉。设计过程中特意核对了手动旋具的操作受力边界,刀杆与手柄衔接位置的过渡圆角做了R3的圆弧处理,

  避免应力集中导致长期施加扭矩时出现刀杆根部断裂的问题,工作端的楔面顶部没有做过于尖锐的刃口,而是保留了0.1mm左右的平面厚度,既能够顺利卡入螺钉槽口,也不会因为刃口过薄在施加较大扭矩时出现崩口、卷边的情况。从实际应用场景来看,这类螺丝刀不需要搭配额外的动力源,完全依靠手动施力完成螺钉的拧紧与拆卸,在没有供电的户外维保场景、对扭矩精度要求不高的预装工位、以及设备日常巡检的随身工具配置里,都是不可或缺的基础工具。建模过程中对各个配合面的尺寸做了反复校验,手柄的嵌装孔与刀杆的配合公差选用了H7/p6的过盈配合,装配后不需要额外打胶或者加装固定销,就能够保证两者连接的可靠性,刀杆的直线度公差控制在0.1mm以内,

  避免旋转施力时出现刀杆偏摆导致螺钉槽口被拧花的问题。考虑到实际使用中可能遇到的螺钉槽口贴合问题,工作端的两个楔面做了对称度校验,对称度公差控制在0.05mm,保证卡入槽口后两个面能够同时受力,不会出现单侧受力滑脱的情况。手柄尾部做了平面处理,平时可以直立放置在工位工具架上,也能够承受橡胶锤的轻度敲击,应对长期未拆卸出现锈蚀的螺钉时,可以通过敲击尾部产生冲击力,破坏螺钉与螺纹孔之间的锈蚀层,降低拆卸难度。整个结构没有多余的装饰性特征,所有轮廓设计都围绕操作便利性、结构可靠性展开,没有为了外观牺牲工具的实际使用性能,各个尺寸边界都参考了现有成熟手动工具的行业通用参数,能够直接对接后续的手板制作、批量生产的结构校验需求,也可以作为工具类建模练习的基础参照,帮助建模者熟悉手动工具的结构逻辑、受力设计要点以及尺寸配合的相关规范。
