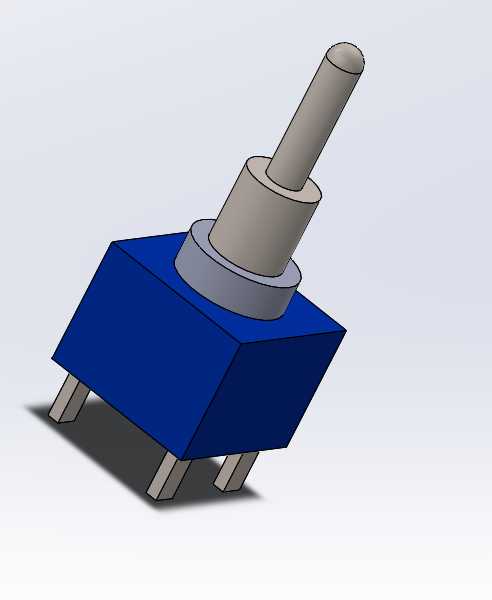

六引脚钮子式拨动开关结构设计

　　这类六引脚拨动开关常被用于小型电子设备的电路通断与档位切换场景，在开源硬件项目、小型工控终端、手持检测设备、教学实验装置里都能见到它的身影，承担着回路切换、功能档位选择的作用，相比两引脚开关，六引脚的结构可以实现双刀双掷的电路控制逻辑，能同时控制两条独立回路的通断状态，适配更多复杂的小功率电路控制需求。从实际安装使用的角度出发，这类开关的设计首先要考虑PCB板的安装适配性，底部伸出的六个引脚采用直插式设计，引脚间距遵循常规电子元件的标准间距规范，能够直接匹配通用洞洞板、定制PCB板的焊盘孔径，焊接时引脚的长度预留了足够的焊锡附着空间，同时不会因为引脚过长导致焊接后与板上其他元件产生干涉。开关的主体基座采用方正的块状结构，

　　这种外形设计在PCB布局时能够更好地贴合板边安装位，基座的四个侧面做了微小的拔模斜度，既满足注塑成型的工艺要求，也能在安装时减少与周边元件的边角磕碰。上部的操作拨杆采用阶梯式轴段设计，最上方的拨杆头做了圆弧过渡处理，操作人员手动拨动时不会有尖锐的棱角触感，拨杆的摆动角度控制在常规钮子开关的标准行程范围内，拨动过程中带有清晰的档位顿挫感，能够让使用者明确感知到档位切换的到位状态，避免出现虚位导致的电路接触不良问题。基座与拨杆之间的密封台阶结构，能够阻挡日常使用环境中的灰尘、细小杂物进入开关内部的触点腔室，降低触点氧化、接触不良的故障概率，延长开关的实际使用寿命。在进行三维结构设计时，首先要确认引脚的位置度公差，

　　六个引脚相对于基座底面的垂直度、引脚之间的平行度都要控制在合理范围内，避免插件安装时出现引脚无法对准焊盘的问题；其次要匹配拨杆摆动的运动包络空间，确保拨杆在两个档位切换的全行程中，不会和基座上部的台阶结构产生摩擦卡滞，同时拨杆与基座之间的配合间隙要控制在合理区间，既不能间隙过大导致晃动松垮，也不能间隙过小导致拨动阻力过大。这类开关的安装高度从PCB板面到拨杆顶端的尺寸，要适配常见设备外壳的开孔高度要求，外壳上的操作开孔直径略大于拨杆直径，预留足够的摆动空间，同时基座的顶面与外壳内壁之间预留少量间隙，避免外壳装配压合时对开关本体产生额外应力，导致内部触点变形。在电路功能层面，六引脚的排布分为两组对称的触点回路，拨杆切换时同步带动两组触点的动触片动作，实现两路电路的同步通断或者信号切换，在Arduino类开源硬件项目中，这类开关常被用于电源回路切换、信号通道选择、功能模式切换等场景，能够在紧凑的板载空间内实现双回路控制，不需要额外占用更多PCB面积布置两个独立开关。设计过程中还要考虑开关的焊接耐热性，基座材质选用常规的耐高温工程塑料，能够耐受波峰焊、手工焊接时的短暂高温，不会出现基座变形、引脚移位的问题。拨杆的金属部分做了表面防锈处理，长期暴露在空气中不会轻易氧化生锈，保持顺滑的操作手感。从结构装配的角度看，开关内部的动触片采用弹性金属材质，依靠自身弹性提供足够的触点接触压力，保证导通时的接触电阻处于较低水平，

　　减少小功率信号传输时的压降损耗，同时触点表面做了镀覆处理，提升耐磨性能与抗氧化能力，能够承受数千次的拨动操作而不出现接触失效的问题。在进行整机结构布局时，这类开关通常布置在设备外壳的侧面或者顶面便于操作的位置，安装时要注意拨杆的操作方向符合使用者的操作习惯，通常将拨杆向上拨动作为接通或者档位一的状态，向下拨动作为断开或者档位二的状态，和常规的操作认知保持一致，降低使用者的学习成本。另外，开关的基座底部与PCB板面贴合时，不需要额外加装固定垫片，依靠六个引脚的焊接强度就能够提供足够的固定力，承受日常操作拨动时的侧向力，不会出现开关松动、引脚脱焊的问题。如果是在振动较强的使用场景中，也可以在基座与PCB之间点少量固定胶，进一步提升连接可靠性，但要注意胶水不能流入开关内部的触点区域，避免造成触点绝缘无法导通。
