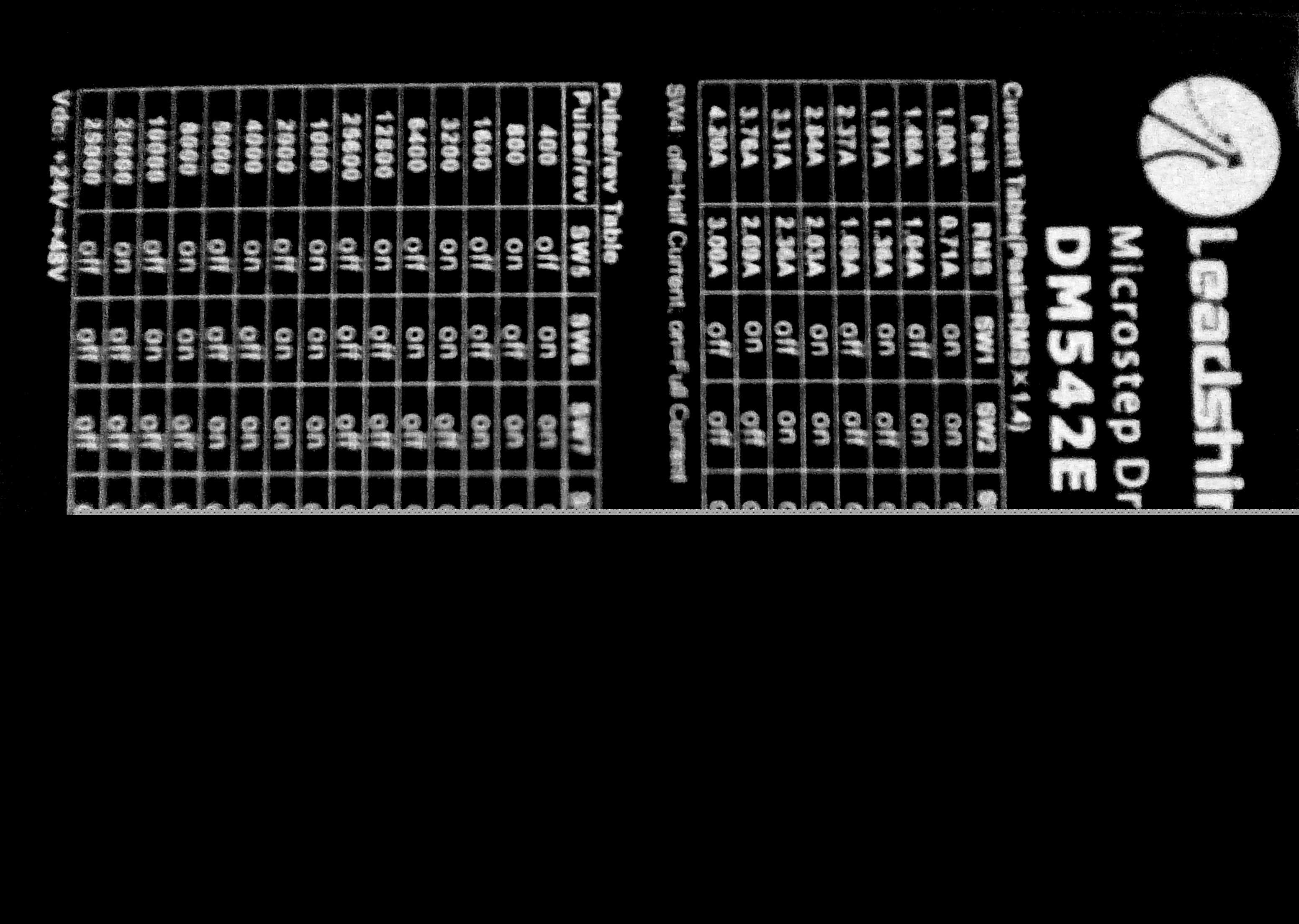

步进电机驱动器DM542E结构设计

　　在自动化产线的电控柜布局、小型数控设备的运动控制单元搭建、非标专机的步进系统配套场景里，这类两相步进驱动器是执行脉冲指令、精准控制电机运转的核心电控部件，日常选型和结构适配时，三维模型的细节还原度直接影响安装校核、接线空间预留的准确性。从实际使用场景来看，这类驱动器多适配57、86系列两相混合式步进电机，常见于点胶机位移平台、小型雕刻机进给轴、自动送料机构的驱动端，安装时多采用DIN导轨卡扣固定或者螺丝直接锁附在电控箱安装板上，因此壳体的外形尺寸、安装孔位的相对位置、接线端子的突出高度都是结构设计阶段必须反复核对的边界参数。

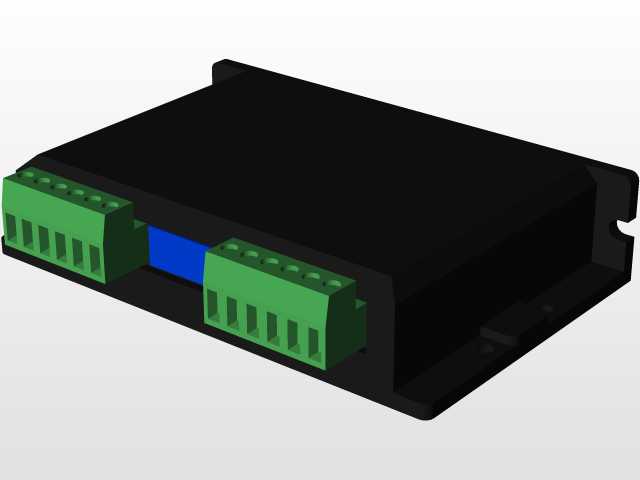

　　从模型还原的结构细节来看，整体采用封闭式金属壳体设计，壳体表面做了哑光黑色氧化处理，既可以屏蔽外部电磁干扰对驱动信号的影响，也能提升壳体的散热效率，避免长时间高负载运行时内部功率器件积热。壳体两侧预留的绿色接线端子分为强电动力端和信号控制端，左侧端子组对应电机相线、电源输入的接线位，端子的引脚间距按照工业接线标准设置，预留了足够的手指操作空间，方便现场接线时用螺丝刀紧固压线螺丝，不会出现相邻端子接线后互相干涉的情况；右侧端子组对应脉冲、方向、使能等控制信号的输入位，端子旁的壳体上预留了丝印标识的平面，方便生产时标注引脚定义，减少现场接错线的概率。端子与壳体主体之间做了台阶式限位结构，装配时端子排可以直接卡入壳体预留的卡槽内，不需要额外打胶固定，提升装配效率的同时也方便后期维护时更换损坏的端子组件。

　　设计思路上，壳体的边角做了小圆弧过渡处理，既避免安装时尖锐边角划伤操作人员，也能提升壳体的结构强度，减少运输、安装过程中磕碰导致的壳体变形。壳体底部预留了整面的散热贴合平面，安装时可以紧贴电控箱的金属安装板，将内部功率器件产生的热量通过壳体传导到安装板上散出，不需要额外加装散热风扇就能满足常规工况下的散热需求，降低设备运行的噪音和故障点。两端的接线端子突出壳体主体的高度经过严格核算，既保证接线时的操作空间，也不会因为突出过多导致电控柜内布线时线缆弯折半径过小，影响线缆使用寿命。壳体侧面预留了状态指示灯的开孔位置，装配后指示灯刚好露出壳体表面，操作人员在设备运行时可以直观观察驱动器的供电、故障、运行状态，不需要拆开电控箱门就能排查基础故障。

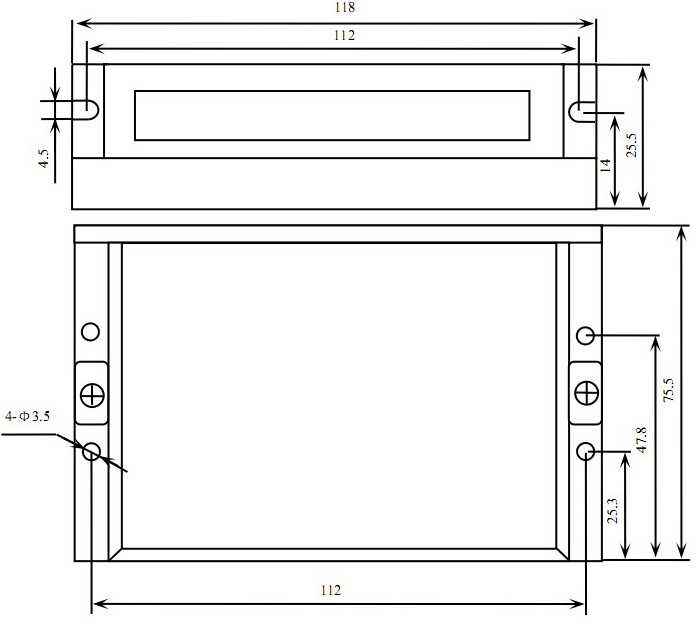

　　从安装边界来看，整体壳体的长宽高比例适配标准电控柜的安装层距，安装孔位的中心距兼容市面上同功率等级驱动器的通用安装尺寸，替换旧型号驱动器时不需要重新在安装板上打孔，降低设备改造的工作量。端子的接线方向垂直于安装平面，接线完成后线缆自然向下排布，顺着电控柜内的走线槽布置，不会出现线缆弯折后顶住电控箱柜门的情况。壳体上盖和底座之间采用卡扣加螺丝的双重固定方式，日常维护时拆开上盖就能看到内部的驱动电路板，不需要完全拆下整个驱动器，提升后期维护的效率。在三维建模过程中，这类电控部件的模型需要重点还原接线端子的相对位置、安装孔位的尺寸公差、壳体的突出结构，避免结构设计阶段出现安装干涉、接线空间不足的问题，尤其是在多台驱动器并排安装的场景下，相邻驱动器之间的预留间隙、端子接线后的整体宽度都需要通过模型提前校核，保证现场装配时的工艺可行性。
