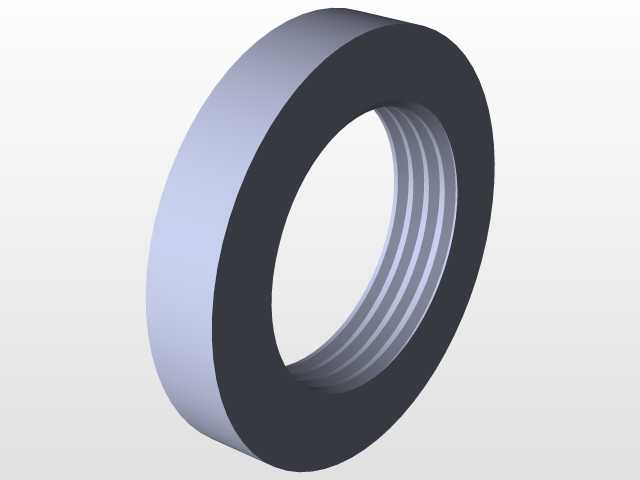

CTC灯丝架环形内螺纹支撑结构

　　在工业照明、小型发热模组的装配场景里，这类环形带内螺纹的支撑构件是灯丝组件固定环节里很容易被忽略但又直接影响装配稳定性的零件，很多做小型加热装置、特种照明模组的结构工程师在选型时，往往会因为这类小零件的配合公差没卡准，出现灯丝安装后同轴度偏差、通电后受热移位的问题，最终导致整组模组的发光或发热均匀性不达标。从实际使用场景来看，这类构件主要承担两个核心作用，一是作为灯丝组件的端部定位基准，通过内螺纹结构和外部的灯座连接杆实现旋接固定，保证灯丝在腔体内部的居中位置，避免灯丝和外层保护罩发生接触短路；二是作为受力承载件，要承受灯丝工作时产生的微量振动，以及冷热交替带来的结构应力，避免长期使用后出现螺纹滑牙、构件开裂的问题。

　　设计这类环形支撑件的时候，首先要明确的是安装边界的约束，整个构件的外圆尺寸需要和灯腔的内壁预留0.2-0.3mm的装配间隙，既不能间隙过大导致构件在腔体内晃动，也不能间隙过小造成装配时卡滞，甚至挤压外层的绝缘衬套。内螺纹的选型要匹配灯座连接杆的螺纹规格，螺纹的有效旋合长度不能小于8mm，保证连接后的抗剪切强度足够，同时螺纹的收尾处要设计退刀槽，避免螺纹加工到端面处出现飞边，影响装配时的端面贴合度。构件的壁厚设计需要兼顾强度和散热需求，壁厚过薄会导致螺纹加工时容易出现变形，长期受热后结构强度下降快；壁厚过厚则会占用灯腔内部的有限空间，同时增加不必要的材料成本，一般这类小尺寸支撑件的壁厚控制在3-4mm区间就能满足绝大多数场景的使用需求。

　　从结构细节来看，构件的两个端面都需要做倒角处理，外圆的端面倒角方便构件装入灯腔时的导向，内孔的端面倒角则可以在旋接连接杆时起到导向作用，避免螺纹牙型被磕碰损坏。内螺纹的加工精度要控制在6H级，保证和标准外螺纹件的配合松紧度合适，既不会因为配合过紧导致装配时需要施加过大的扭力造成构件开裂，也不会因为配合过松出现连接松动的问题。构件的外圆表面不需要做额外的防滑结构，因为它是嵌入到灯腔内部的，靠端面的压合以及螺纹的连接实现固定，外圆表面保持光滑即可，减少装配时的摩擦阻力。

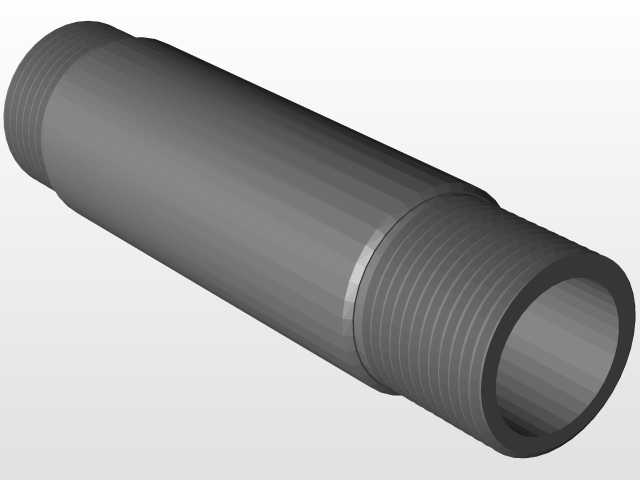

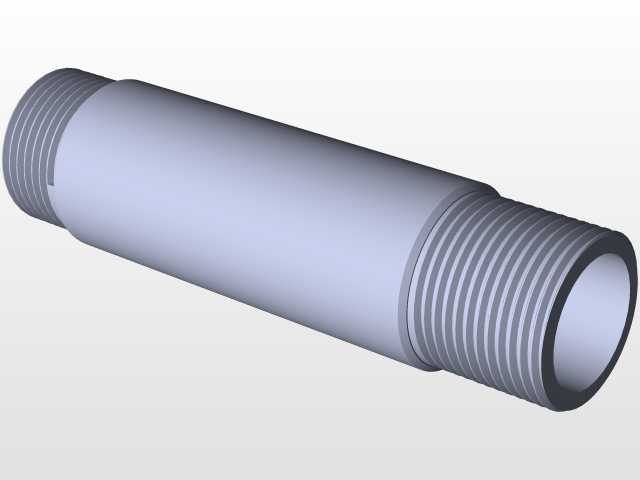

　　在实际的装配流程里，这类构件一般是先和灯丝的支架做压合固定，将灯丝的引脚预先固定在构件的端面定位槽里，之后再整体通过内螺纹旋接到灯座的连接杆上，最后再装入外层的保护罩。设计三维模型的时候，要特别注意内螺纹的建模精度，不能只做装饰性的螺纹纹理，要按照实际的螺纹牙型参数绘制，方便后续做干涉检查的时候，准确判断螺纹旋合过程中是否会和周边的绝缘件、导线出现干涉。同时要标注清楚各个尺寸的形位公差，比如内螺纹和外圆的同轴度公差要控制在0.05mm以内，两个端面的平行度公差控制在0.03mm以内，保证装配后灯丝的位置度符合设计要求。很多新手工程师在做这类小零件建模的时候，容易忽略形位公差的标注，只给出基本的尺寸参数，导致加工出来的零件虽然尺寸都在公差范围内，但装配后出现偏斜，影响整个模组的使用性能。另外还要考虑材料的选择对结构尺寸的影响，如果选用的是耐高温的电木材料，建模时要考虑材料受热后的膨胀量，适当调整配合间隙的数值，避免高温工作状态下构件膨胀卡滞在灯腔内部。
