D-Link五口百兆以太网交换机外观结构建模

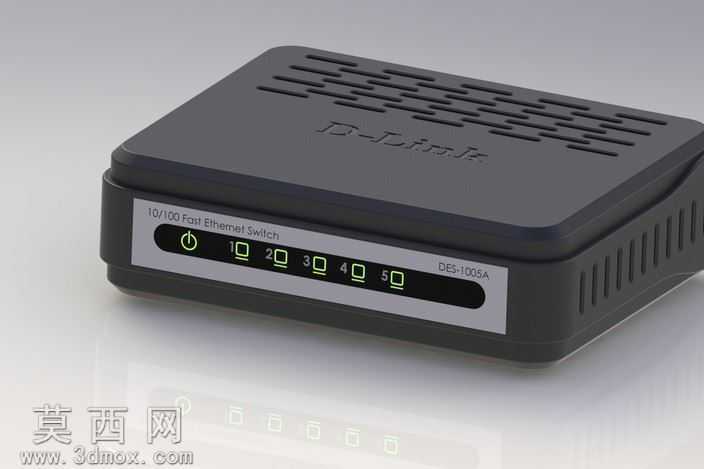

本模型为桌面型五口百兆以太网交换机的三维建模成果，建模过程以还原产品真实外观与结构细节为核心目标，首先通过实物测绘结合产品官方尺寸参数确定整体轮廓比例，采用自顶向下的建模思路先构建主体外壳的基础曲面，再逐步拆分上下壳体的装配结构。外壳部分采用哑光黑色塑料材质表现，建模时精准还原了顶面的D-Link品牌浮雕标识，以及顶面错落排布的长条状散热格栅，格栅的间距、长度、倾斜角度均与实物保持一致，同时还原了壳体侧面的竖向散热槽结构，保证外观细节的还原度。前面板区域是建模的重点部分，首先绘制面板的银灰色装饰条基底，依次排布电源指示灯、五个LAN口对应的状态指示灯，每个指示灯旁清晰标注端口序号，同时还原面板上的10/100 Fast Ethernet Switch字样标识与右下角的DES-1005A产品型号标识，指示灯采用半透明绿色PC材质表现，模拟通电后的透光质感，面板边框做细微的圆角过渡处理，还原消费级网络设备的圆润边角设计。建模过程中对壳体的卡扣装配结构做了简化还原，上下壳体的合模线位置做了细微的凹陷处理，还原注塑产品的合模特征，底部的防滑垫凹槽也做了对应结构预留。渲染阶段采用影棚柔光布光方案，主光源从斜上方45度照射，突出顶面的品牌标识与散热格栅的凹凸质感，辅助光源补亮前面板的端口与指示灯区域，避免暗部细节丢失，材质调整阶段为外壳添加细微的磨砂颗粒质感，避免塑料材质出现过于廉价的塑料反光，指示灯部分添加微弱的自发光效果，模拟设备正常工作时的状态显示效果，整体建模比例协调，细节还原到位，可用于产品展示、场景搭建、外观设计参考等用途，完整呈现了这款入门级桌面交换机的外观特征与结构特点。
