ZC设计Airpatrol控制器外壳优化方案

在民用智能控制终端的落地场景中，这类控制器外壳的适配性往往决定了设备在不同安装环境下的使用寿命与交互体验，不同于工业场景下的厚重防护壳体，面向民用暖通、智能家居配套的Airpatrol类控制器，需要在有限的体积内平衡信号穿透性、操作便捷性与环境适配能力。日常使用中，这类控制器多安装于室内墙面、设备侧方等位置，需要兼顾墙面明装的贴合度，也需要预留足够的内部空间容纳主控电路板、无线通讯模块、状态指示组件与供电接线结构，避免内部元器件排布拥挤造成的信号屏蔽、散热不畅问题。

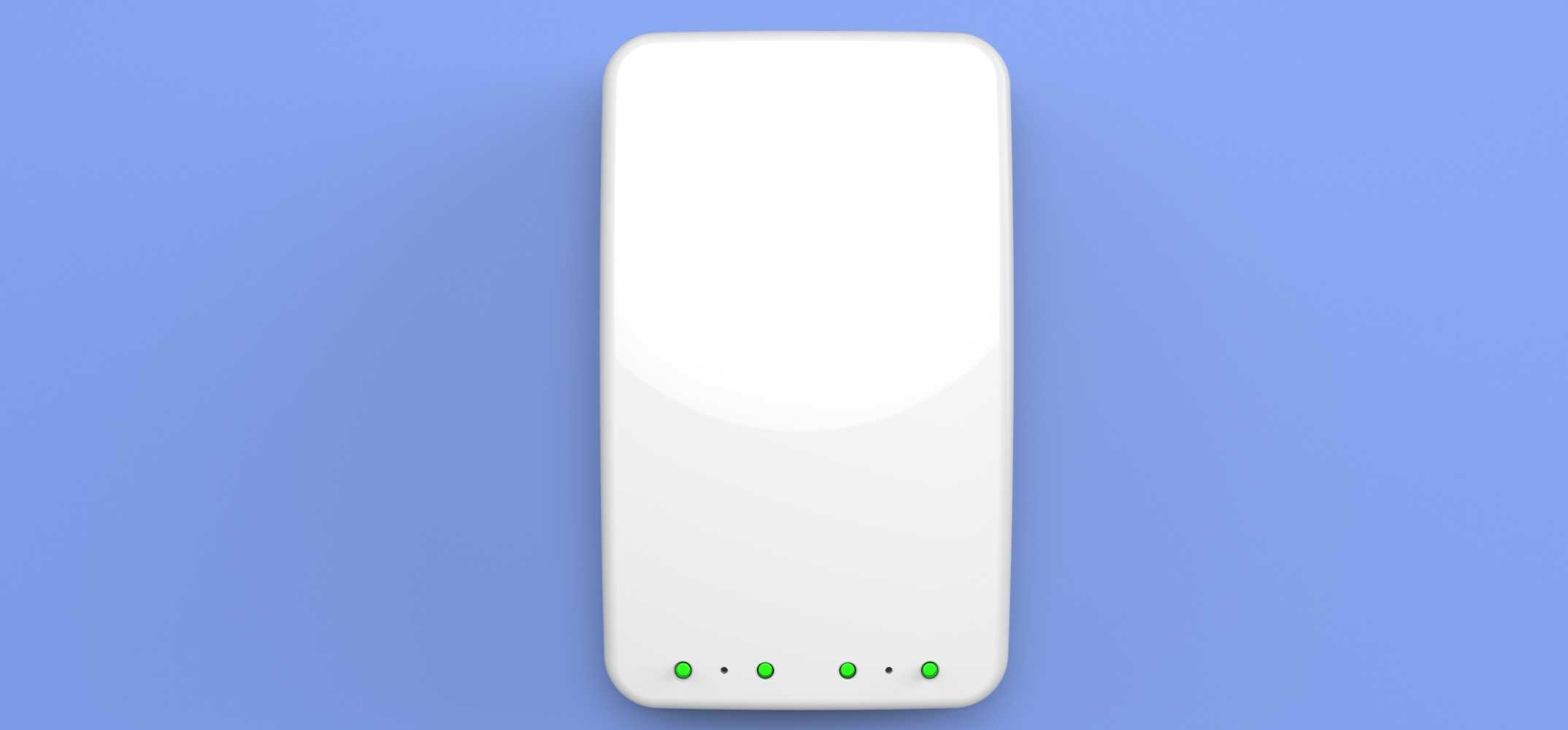

从结构设计的角度看，这款外壳采用了大圆角的长条形轮廓，整体边缘做了顺滑的圆弧过渡，没有尖锐的棱角，一方面能够降低安装、日常擦拭过程中的磕碰划伤风险，另一方面也能减少积灰死角，日常维护时仅需用软布擦拭表面即可完成清洁。壳体正面采用了一体化的平整面板设计，没有多余的凸起按键结构，下半部分预留的状态指示灯开孔位置，刚好对应内部PCB板上的LED灯珠排布，开孔尺寸做了微收窄处理，既能保证灯光透出的可视角度，也能避免灰尘、溅水从开孔位置进入壳体内部，日常使用中即使周边有少量清洁溅水、空气浮尘，也不会轻易侵入内部损伤电路。

设计过程中，壳体的壁厚做了均匀化处理，整体壁厚控制在常规注塑工艺的合理区间，避免壁厚差异过大导致注塑成型时出现缩痕、翘曲问题，同时在壳体的内壁对应PCB安装柱、卡扣配合的位置做了局部加厚，保证螺丝柱的连接强度与卡扣的扣合寿命，反复拆装维护时也不会出现柱体断裂、卡扣松脱的问题。壳体的上下盖采用卡扣加少量定位螺丝的配合方式，日常检修时仅需拧下底部的固定螺丝即可拆开壳体，不需要撬动壳体边缘造成外观损伤，卡扣的配合间隙做了精准控制，扣合后上下盖之间的缝隙均匀一致，不会出现局部缝隙过大影响美观的问题。

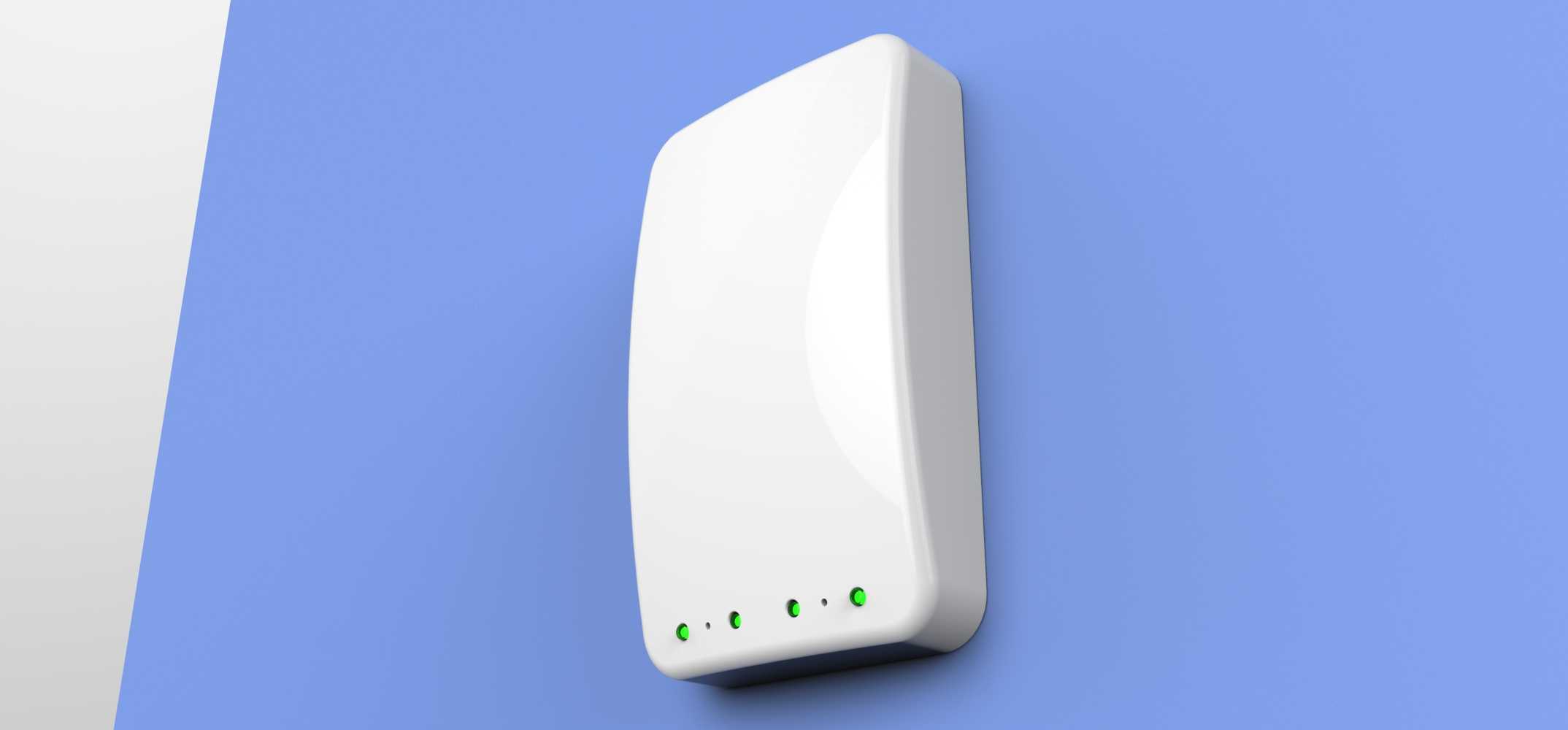

安装边界上，这款外壳的背部做了平整的贴合面，适配标准86型暗装底盒的安装孔位，同时也预留了明装挂孔，既可以在装修阶段提前预埋底盒做嵌入式安装，让壳体正面与墙面基本齐平，也可以在已装修完成的墙面通过挂孔做明装固定，不需要额外破坏墙面结构。壳体的整体长度控制在成年人单手握持的舒适范围内，即使是需要临时手持配对操作时，也能轻松持握，不会因为体积过大造成操作不便。

考虑到无线信号的传输需求，壳体上半部分的面板区域采用了无金属遮挡的纯塑料结构，对应内部无线通讯模块的安装位置，壳体壁厚在该区域做了轻微减薄处理，在保证结构强度的前提下尽可能降低塑料层对无线信号的衰减，保证控制器与被控设备之间的通讯稳定性，不会因为壳体屏蔽造成控制延迟、信号断连的问题。壳体底部预留了接线让位槽，供电线、信号控制线可以从底部的槽位引入壳体内部，接线完成后槽位可以通过配套的挡片遮盖，避免线缆外露影响整体美观度，同时也能防止线缆被外力拉扯造成接线松脱。

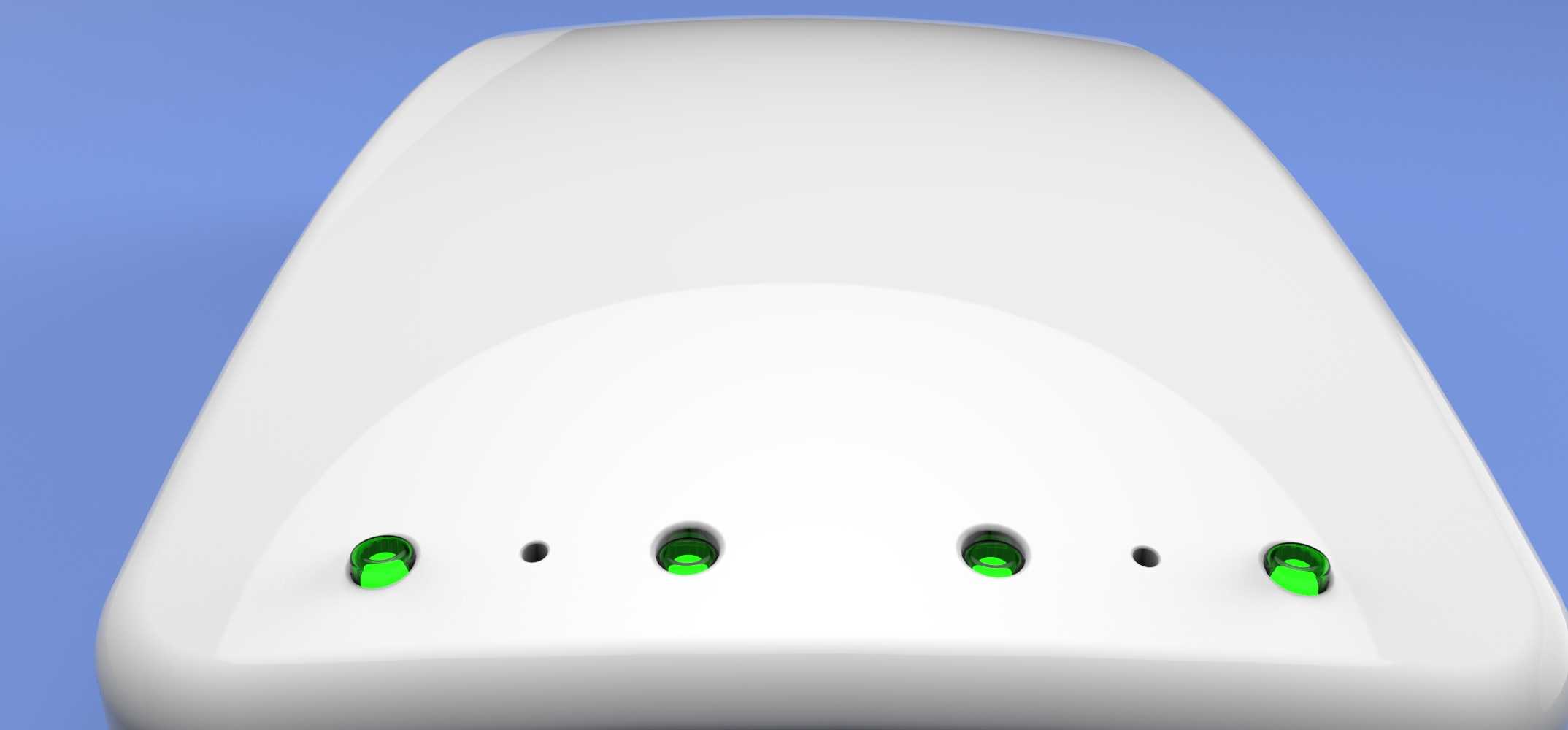

不同于前三版的轮廓设计，这版外壳的侧面弧度做了调整，从正面到侧面的过渡更加自然，安装在墙面上时不会有过于突兀的凸起感，视觉上更加轻薄。壳体的表面做了细磨砂处理，既不会像光面外壳那样容易残留指纹、划痕，也能提升表面的触感，日常触摸操作时不会留下明显的手印，长期使用也能保持外观的整洁度。在指示灯的位置设计上，灯孔之间的间距做了均匀排布，不同状态的灯光指示区分清晰，用户在距离设备3-5米的位置就能清晰识别设备的运行状态，不需要凑近查看。

内部结构上，壳体内壁预留了多组不同高度的安装柱，可以适配不同版本的PCB板尺寸，不需要重新开模就能兼容不同功能配置的主控板，降低了后续产品迭代的开模成本。同时在壳体内部对应发热元器件的位置，预留了微小的散热间隙，壳体上下盖扣合后在侧面形成隐蔽的散热缝隙，空气可以通过缝隙形成微弱的对流，带走内部元器件工作产生的热量，避免内部热量累积造成元器件寿命缩短，同时散热缝隙做了折弯处理，外部的灰尘、溅水无法直接通过缝隙进入壳体内部，兼顾了散热与防护能力。
