Airpatrol控制器外壳结构设计方案

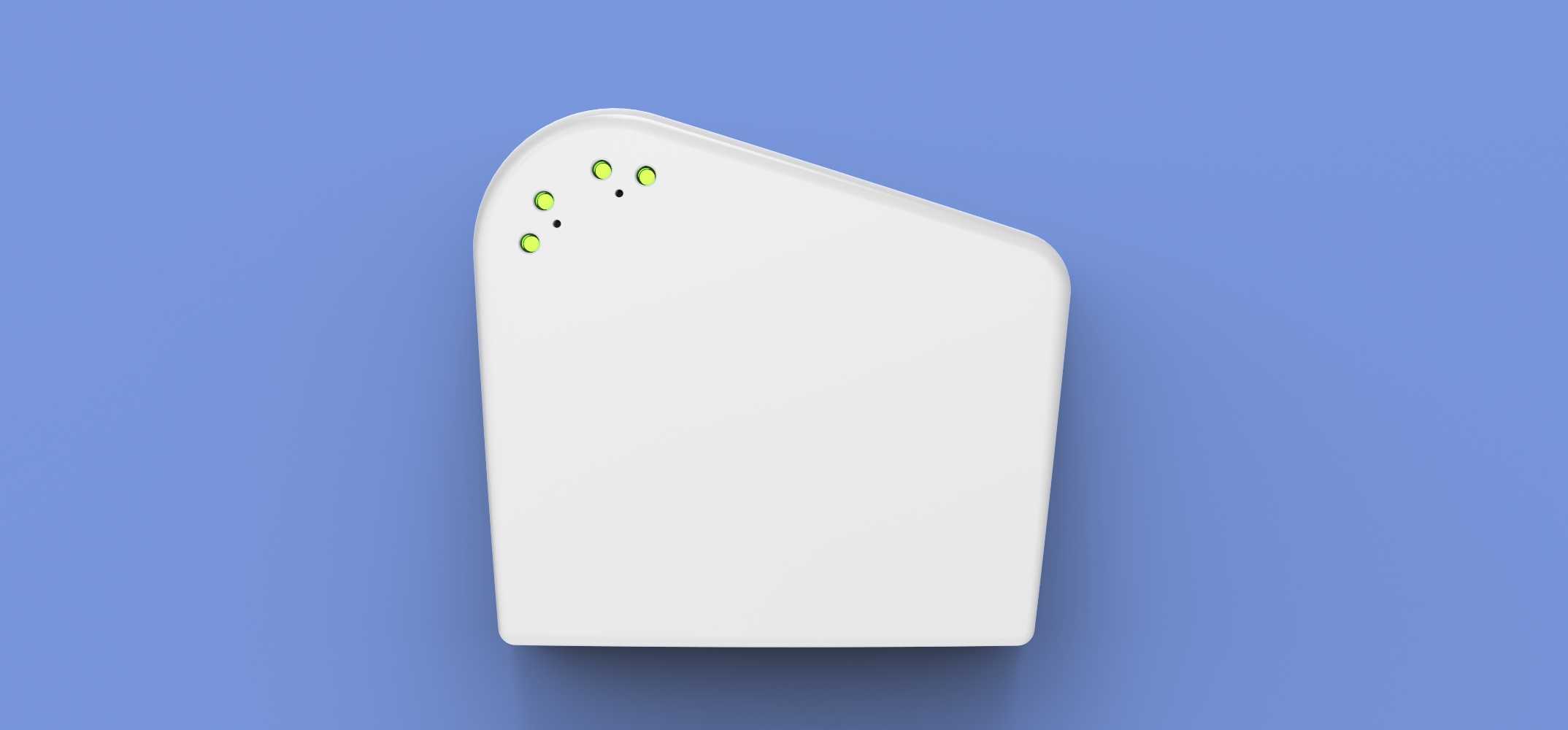

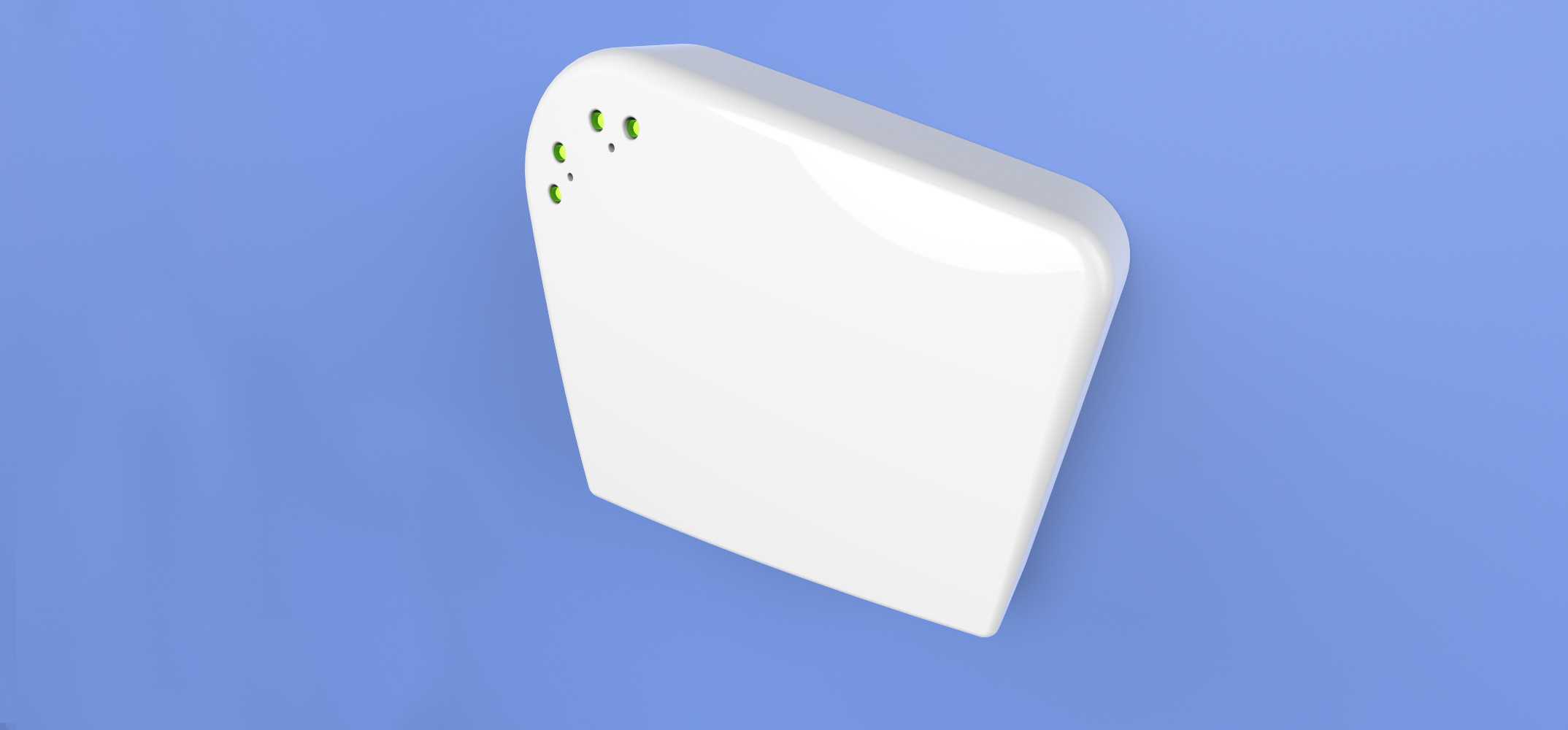

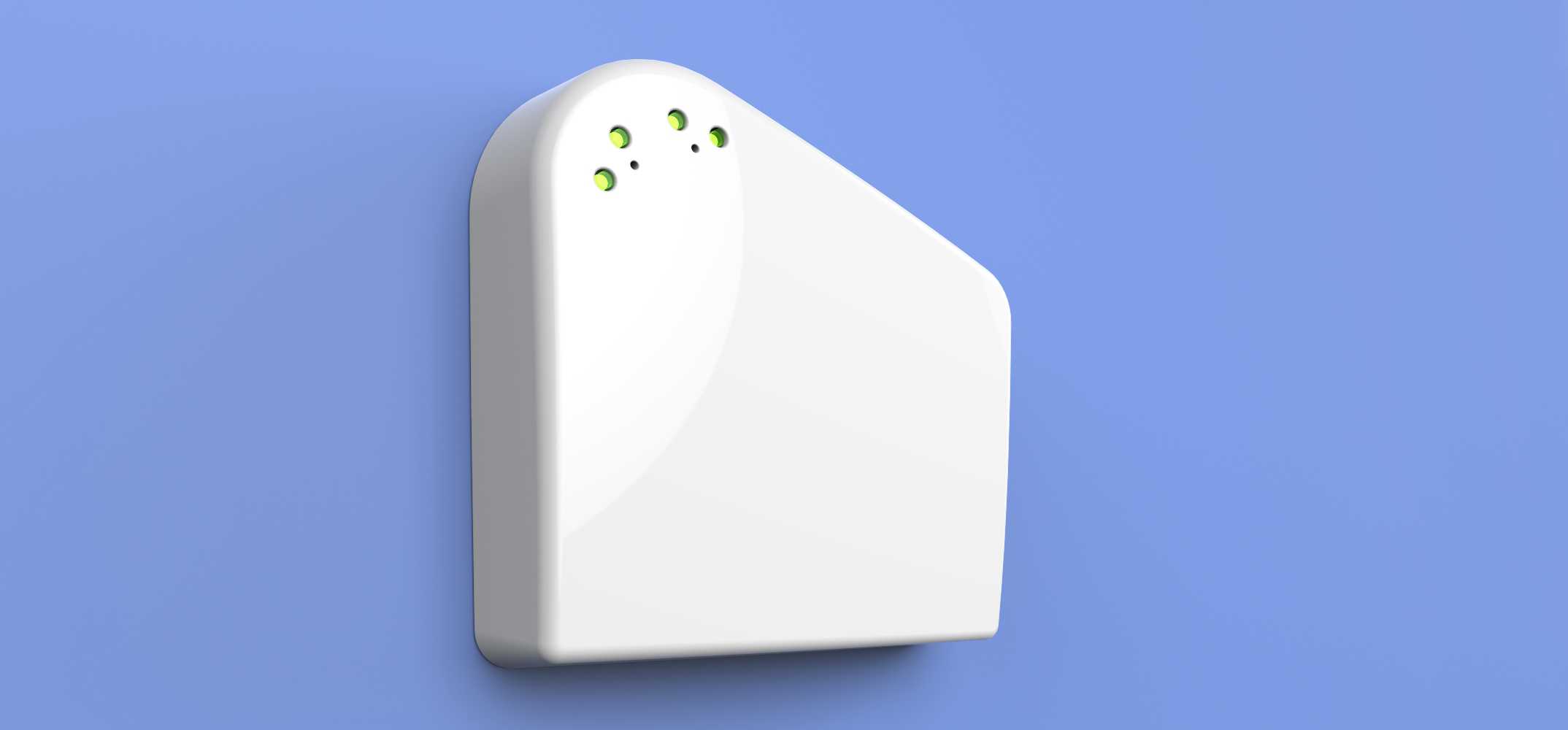

　　磕碰过程中灯珠受损的概率。壳体的分型面设置在侧面靠下位置，上下壳采用卡扣加内侧定位柱的组合连接方式，不需要额外外露螺丝，既保证外观面的整体性，也能简化装配流程，生产时上下壳分别注塑成型后，直接扣合即可完成壳体组装，配合内侧的螺丝柱可以进一步锁紧，避免长期使用后卡扣松脱导致壳体开裂。壳体正面做微弧面处理，并非完全平面，这种设计一方面可以提升壳体的结构刚性，减少薄壳结构容易出现的翘曲变形问题，另一方面微弧面在日常使用中不容易残留水渍、灰尘，清洁维护更加方便，所有边角位置都做了R角倒钝处理，没有尖锐棱角，避免安装、使用过程中划伤操作人员。从安装边界来看，壳体背部预留了壁挂安装的挂扣槽位，可以直接适配常规86型底盒的安装孔位，这款控制器外壳主要面向民用及小型商用场景下的无线控制终端配套使用，常见于室内暖通空调控制、小型智能家居节点部署、小型工业设备近端控制单元等场景，作为内部控制电路板、无线通讯模组、状态指示元件的承载防护结构，需要同时满足装配可靠性、外观辨识度、日常使用抗磕碰的多重需求。从结构设计逻辑来看，整体采用非对称异形轮廓，区别于常规方正的控制器壳体，一侧做圆弧收边处理，既能够在安装时适配墙角、弧形安装面等特殊布设位置，也能通过差异化轮廓降低用户安装时的方向错装概率，壳体正面预留的四个指示灯开孔位置，对应设备的电源状态、通讯连接、工作模式、故障告警四类核心状态指示，开孔做内凹沉台处理，避免指示灯直接突出壳体表面，降低日常擦拭、

　　也支持背胶粘贴安装，两种安装方式不需要额外更改壳体结构，挂扣槽做了防脱设计，挂装后向上滑动才能取下壳体，避免日常误碰导致设备脱落。壳体的壁厚设计遵循均匀等厚原则，整体壁厚保持在1.8mm-2mm区间，既满足注塑成型的工艺要求，避免出现缩痕、填充不足的成型缺陷，也能保证壳体有足够的结构强度，在1米高度自由跌落至水泥地面时不会出现开裂、卡扣断裂的问题。壳体侧面预留了细微的分型线错位补偿结构，上下壳扣合后错位量控制在0.1mm以内，保证外观面的拼接平整度，内部设置了多组十字形加强筋，对应电路板的固定孔位，既可以提升壳体的抗形变能力，也能作为电路板的支撑结构，减少电路板在壳体内的晃动空间，同时加强筋的位置避开了内部元器件的布设区域，

　　不会出现元器件装配干涉的问题。考虑到控制器可能部署在厨房、阳台等存在一定潮气、油烟的场景，壳体上下壳的拼接位置做了一圈止口结构，配合薄泡棉密封条可以实现基础的防尘防泼溅能力，能够阻挡日常的飞溅水滴、灰尘进入壳体内部，提升内部电路的运行可靠性。指示灯位置的开孔做了导光件的安装槽位，可以配套安装半透明的导光柱，既能够让指示灯的光线均匀发散，避免出现刺眼的直射光斑，也能封堵指示灯开孔的缝隙，进一步提升壳体的密封性能。壳体的外部轮廓尺寸控制在合理区间，既能够容纳常规的控制电路板、纽扣电池或者小型锂电池组、无线通讯天线，也不会因为体积过大占用过多安装空间，适合在墙面、设备侧壁等位置布设。在设计过程中针对注塑成型的工艺需求做了多处优化，

　　所有的筋位厚度都控制在壁厚的0.6倍以内，避免筋位背面出现外观缩痕，脱模斜度控制在1.5度以上，保证注塑生产时能够顺利脱模，减少生产过程中的不良率。壳体的外观面做细晒纹处理，不需要额外做喷涂工艺，既能够降低生产成本，也能避免日常使用中留下明显的指纹、划痕，长期使用依然能保持较好的外观状态。不同于常规的方正控制器壳体，这款异形轮廓的壳体在安装时能够更好的融入不同的装修风格，圆弧过渡的轮廓不会和周边的墙面、家具产生生硬的视觉冲突，同时非对称的造型也能形成产品的识别特征，方便用户快速识别设备的操作方向。内部的定位柱设计做了防呆处理，电路板安装时只有对应方向才能放入壳体内，避免装配时出现电路板装反的问题，降低生产装配的出错概率。壳体的底部预留了可选的出线孔位，针对需要外接电源、外接传感器的使用场景，可以直接敲落预留孔位穿线，不需要额外钻孔加工，提升了壳体的场景适配能力。
