猎犬齿纹圆柱造型装饰组件结构设计

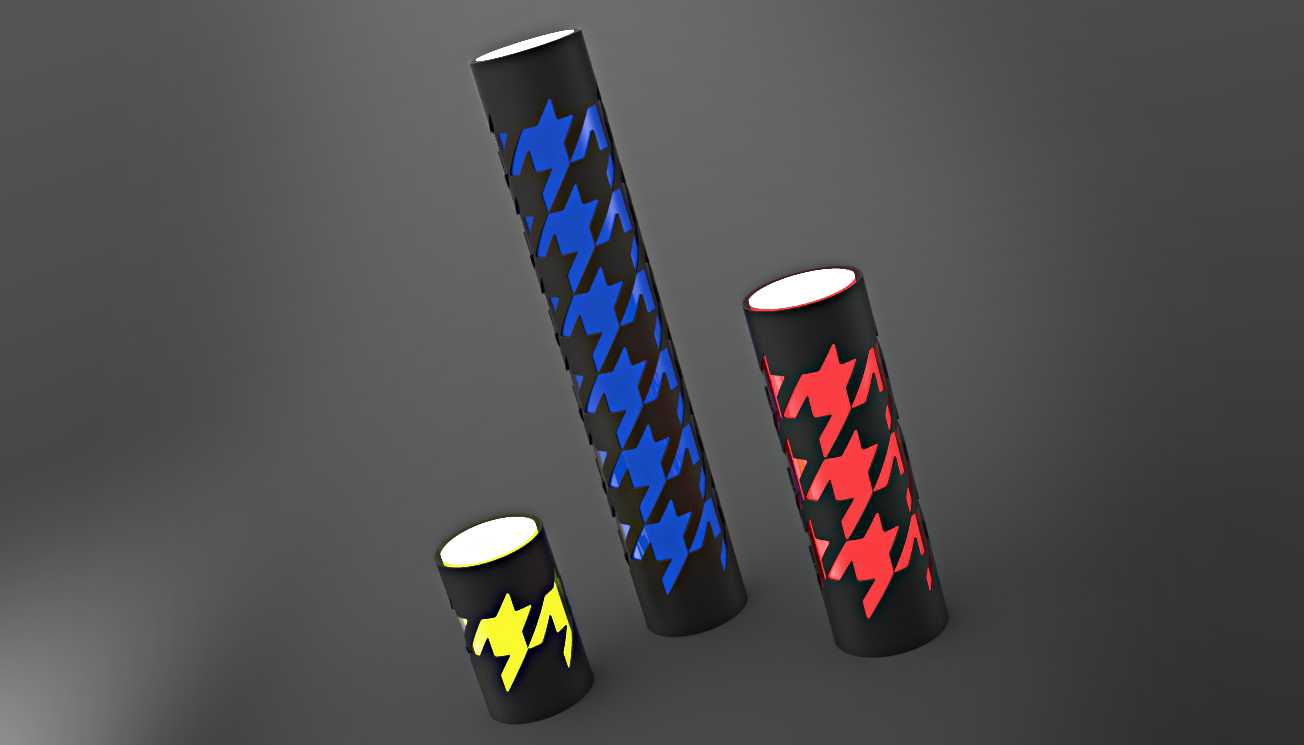

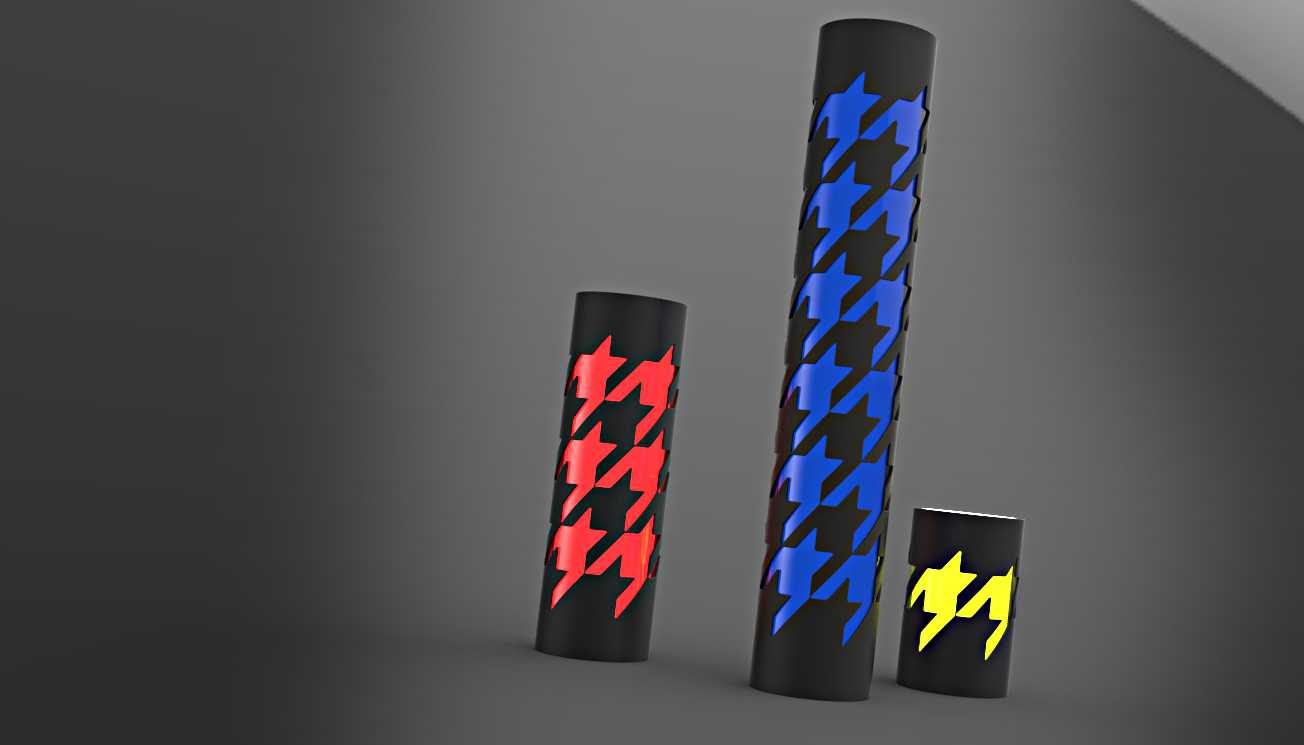

　　本次设计的齿纹圆柱造型件，最初的需求来源于桌面创意外设的外观配套场景，在小型桌面收纳、电竞桌面装饰、模块化外设拼接的实际应用中，这类带辨识度纹理的圆柱件既可以作为独立的装饰摆件，也能作为模块化装置的支撑立柱、外壳套筒使用，适配不同直径的内装功能件，满足桌面场景下的视觉统一与结构防护需求。从实际使用的功能特性来看，该系列圆柱件采用等径圆柱基体搭配外凸齿纹的结构，三个不同高度的规格可以适配不同的安装高度要求，基体内部预留了均匀壁厚的中空腔体，既可以穿设线材、容纳小型电子元件，也能作为实心配重件的安装载体，外表面的猎犬齿纹理采用等距螺旋排布的方式，纹理凸起高度控制在1.2mm，既保证了握持时的防滑触感，又不会因为纹理过深造成积灰、

　　清洁不便的问题，纹理边缘做了R0.3的圆角过渡，避免尖锐边角造成的刮蹭损伤。设计思路上没有采用常规的光滑圆柱或者直纹滚花结构，而是将经典猎犬齿图案做了参数化阵列处理，沿着圆柱轴向做螺旋偏移，每一圈齿纹的偏移角度固定为15度，保证三个不同高度的零件拼合摆放时，纹理能够形成连续的视觉延伸效果，不同配色的纹理分区也对应了不同的规格区分，方便组装时快速识别零件规格，不需要额外做标识刻印。从外形尺寸与安装边界来看，三个圆柱件的外径统一为32mm，高度分别为60mm、120mm、180mm，基体壁厚统一为2mm，底部预留了直径28mm、深度2mm的安装沉台，可以直接适配市面常见的32mm直径桌面固定底座、模块化铝型材的端盖安装位，

　　不需要额外做转接结构；零件顶部做了1mm的倒角收边，搭配薄型环形装饰盖，既可以封闭中空腔体的顶端，也能作为不同功能模块的对接接口，比如加装小型照明模块、磁吸顶盖的时候，不需要额外修改基体结构。在实际工程验证阶段，这类结构如果采用挤出成型工艺，需要注意纹理部分的拔模角度控制，沿着轴向的拔模斜度设置为0.5度即可保证顺利脱模，纹理的凸起部分壁厚与基体保持一致，避免出现缩痕影响外观；如果采用3D打印工艺制作，不需要额外添加支撑结构，螺旋排布的纹理自身可以形成打印时的自支撑，能够有效降低打印后处理的工作量。在场景适配性上，该结构除了桌面装饰用途外，也可以调整尺寸比例后作为设备的操作手柄、防滑握套使用，比如小型手动工具的握把、

　　健身器材的装饰套，只需要调整内径尺寸适配不同的芯轴，外表面的齿纹结构可以根据握持需求调整凸起高度与排布密度，不需要改动整体的圆柱基体结构。结构设计时特意将纹理的拼接缝隙做了错位处理，避免沿着轴向形成连续的直缝，既提升了整体的结构强度，也让外观纹理的视觉流畅度更好，不会出现明显的拼接断层；中空腔体的内壁做了光滑处理，穿设线材时不会刮伤线材绝缘层，作为套筒使用时也能和内装零件形成均匀的配合间隙，不会出现卡滞的问题。不同高度的零件采用统一的外径与安装接口，实际组装时可以根据需求自由叠加拼接，通过底部沉台与顶部凸台的配合实现快速定位，拼接后的整体同轴度可以控制在0.1mm以内，满足多数装饰类、支撑类场景的精度要求，不需要额外做定位销或者紧固件连接，依靠配合面的摩擦力即可保持拼接状态，拆卸也十分方便。
