Airpatrol控制器外壳ZC优化结构设计

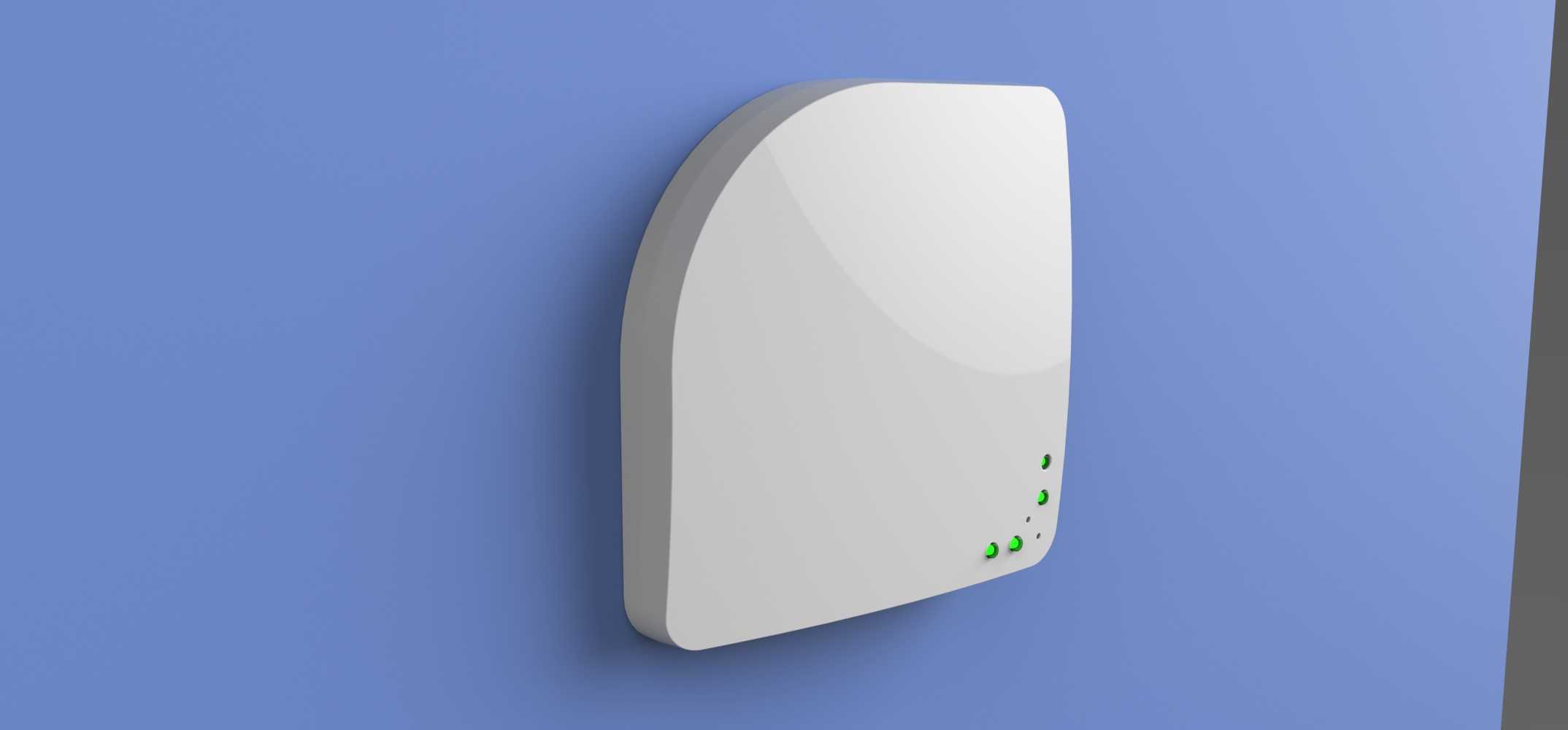

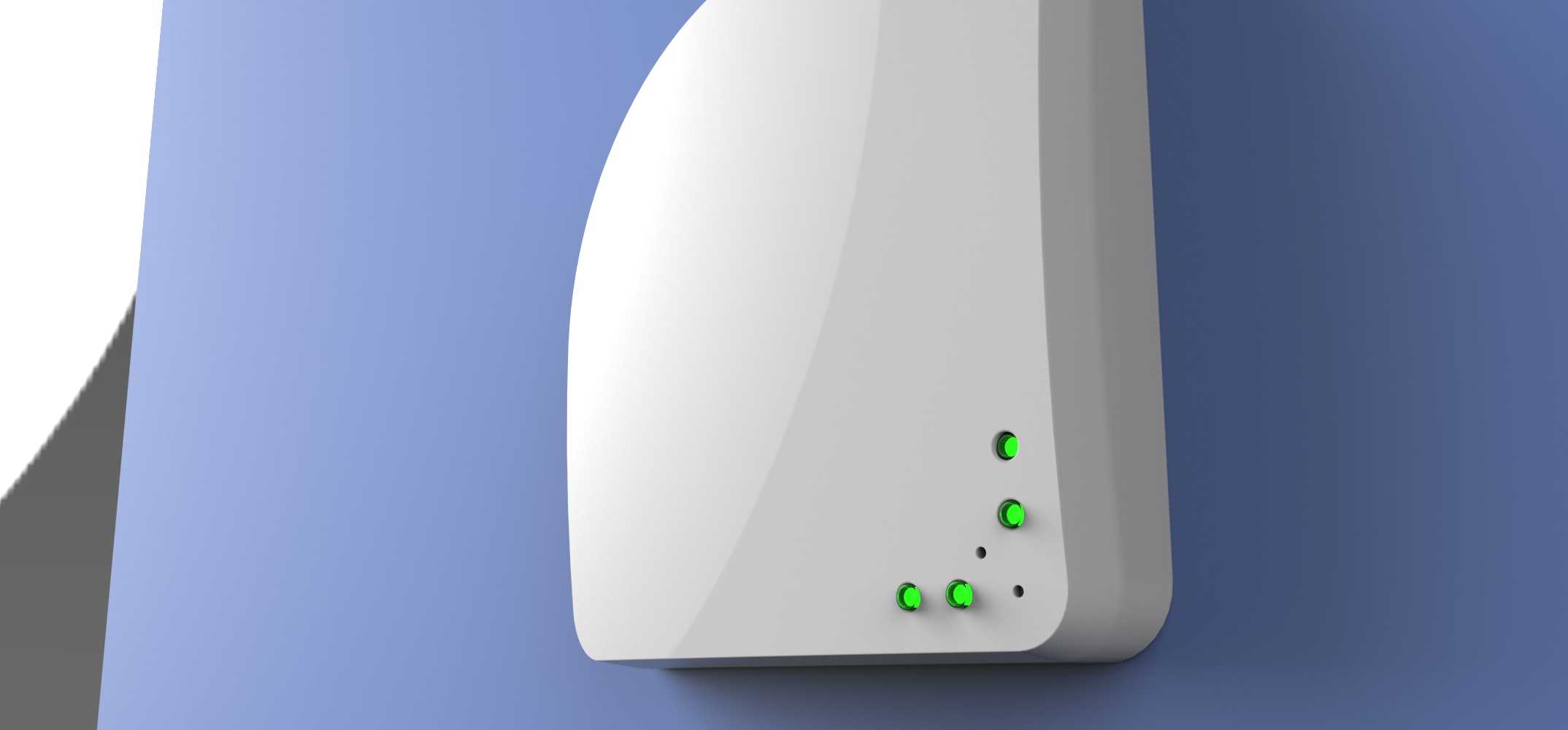

　　在民用暖通控制、小型工业环境调控场景里，壁挂式控制终端的外壳设计往往容易被忽略，多数从业者会直接套用通用公模壳体，忽略实际安装场景的适配性与用户交互的合理性，这款控制器外壳的设计，正是针对这类场景的痛点做了针对性优化。从实际落地的安装边界来看，这类控制器多部署在室内墙面86盒安装位或者明装墙面位置，外壳整体采用单侧圆弧收边的非对称轮廓，区别于常规方正壳体的生硬感，圆弧侧对应安装后靠近墙面阴角或者人员通行侧的位置，能够避免棱角磕碰，同时在视觉上弱化设备的突兀感，适配家装、小型办公场景的墙面装修风格。壳体的安装固定位隐藏在背部，采用挂扣加螺丝辅助固定的结构，安装时先将挂扣底座固定在墙面，再将壳体卡入后锁紧底部隐藏螺丝，既保证安装效率，

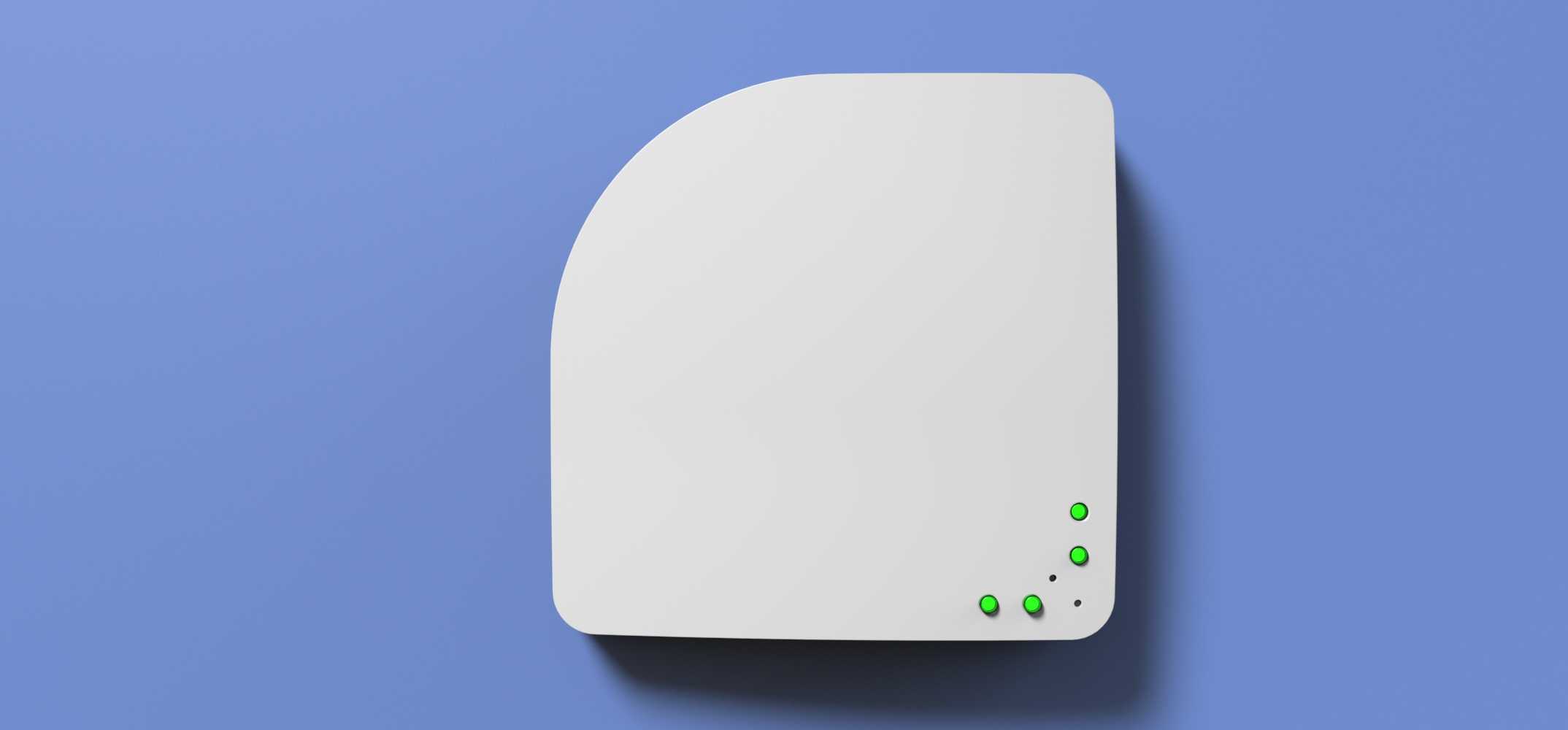

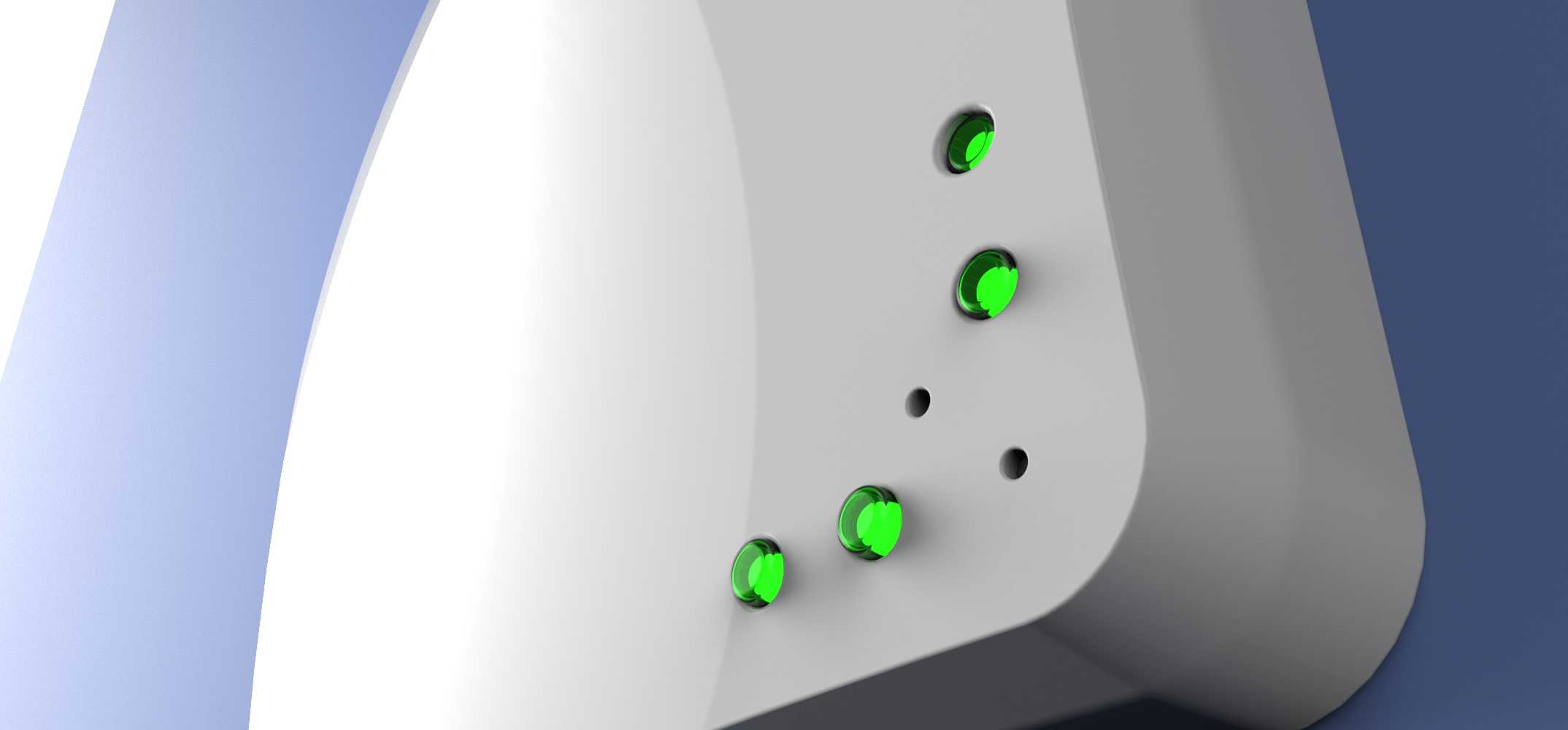

　　又能避免正面外露螺丝影响外观完整性，安装完成后壳体突出墙面的厚度控制在合理范围，不会因为突出过多造成积灰或者意外剐蹭。从功能特性来看，壳体正面右下角预留了状态指示灯的透光孔位，四个指示灯呈错落排布，对应电源、通讯、运行、故障四类状态，孔位做了内凹导光结构，不需要额外加装导光柱就能实现光线均匀透出，避免强光直射造成的光污染，同时指示灯位置设置在壳体下部，人员站立时视线自然下垂就能观察到状态，不需要刻意抬头或者凑近查看。壳体的开合结构采用侧边卡扣配合底部定位槽的设计，维护时只需要撬开底部卡扣就能打开前盖，不需要完全拆下壳体，方便内部电路板的调试、接线与后期维护，卡扣的卡合量经过反复调整，既不会因为卡接过紧造成拆装困难，

　　也不会因为卡接过松导致壳体意外脱落，接缝处做了错位止口结构，能够阻挡日常灰尘进入壳体内部，适配室内非高防护要求的使用场景。设计思路上没有沿用前两代方正轮廓的方案，而是调整了侧边轮廓的曲率，在保证内部电路板安装空间完全不缩水的前提下，缩小了壳体的整体投影面积，内部的安装柱位置对应常规控制板的固定孔位，兼容同尺寸规格的通用控制板，不需要重新开制电路板就能完成适配，壳体壁厚采用均匀壁厚设计，避免注塑成型时出现缩痕、翘曲等缺陷，转角位置全部做了圆角过渡，减少应力集中的同时提升注塑成型的良品率。从实际使用的场景适配来看，这类控制器多用于空调、新风、地暖等设备的本地控制端，外壳的哑光表面处理不会在灯光下产生反光，

　　避免影响用户观察指示灯或者操作后续加装的触控组件，壳体背部预留了走线槽位，明装时线材可以从背部上下左右四个方向引出，适配不同方向的布线需求，暗装时线材可以直接从背部中心的穿线孔进入86盒内部，不需要额外做线材弯折处理，降低现场施工的布线难度。在结构强度方面，壳体内部做了纵横交错的加强筋布局，在不增加壁厚的前提下提升了壳体的抗形变能力，即使受到日常的轻微磕碰也不会出现凹陷或者开裂，加强筋的位置避开了内部电路板的元器件高度，不会出现筋位顶到元器件造成装配干涉的问题，同时加强筋也起到了电路板限位的作用，装配时电路板可以顺着加强筋的导向滑入固定位，提升装配效率。
