水滴造型Airpatrol控制器外壳结构设计

　　这款控制器外壳主要面向民用室内环境控制类设备的配套需求，适配独立安装的空气管控类控制单元使用场景，这类设备通常部署在住宅客厅、卧室墙面或者小型办公空间的公共区域，不需要嵌入墙体预留安装位，可直接通过背胶或者壁挂卡扣固定在平整墙面上，日常使用中用户不需要频繁触碰设备，仅在模式切换、参数调整时会操作底部的按键区域。从实际使用的适配性来看，这类控制单元本身不需要承载大重量的内部元器件，内部仅需容纳控制电路板、蓝牙/WiFi通讯模块、LED状态指示灯组、轻触按键这几类核心部件，因此外壳的壁厚可以控制在1.8-2.2mm区间，既能够满足日常使用的抗冲击要求，也不会造成原材料的不必要浪费，适配常规的ABS或者阻燃PC注塑加工工艺。

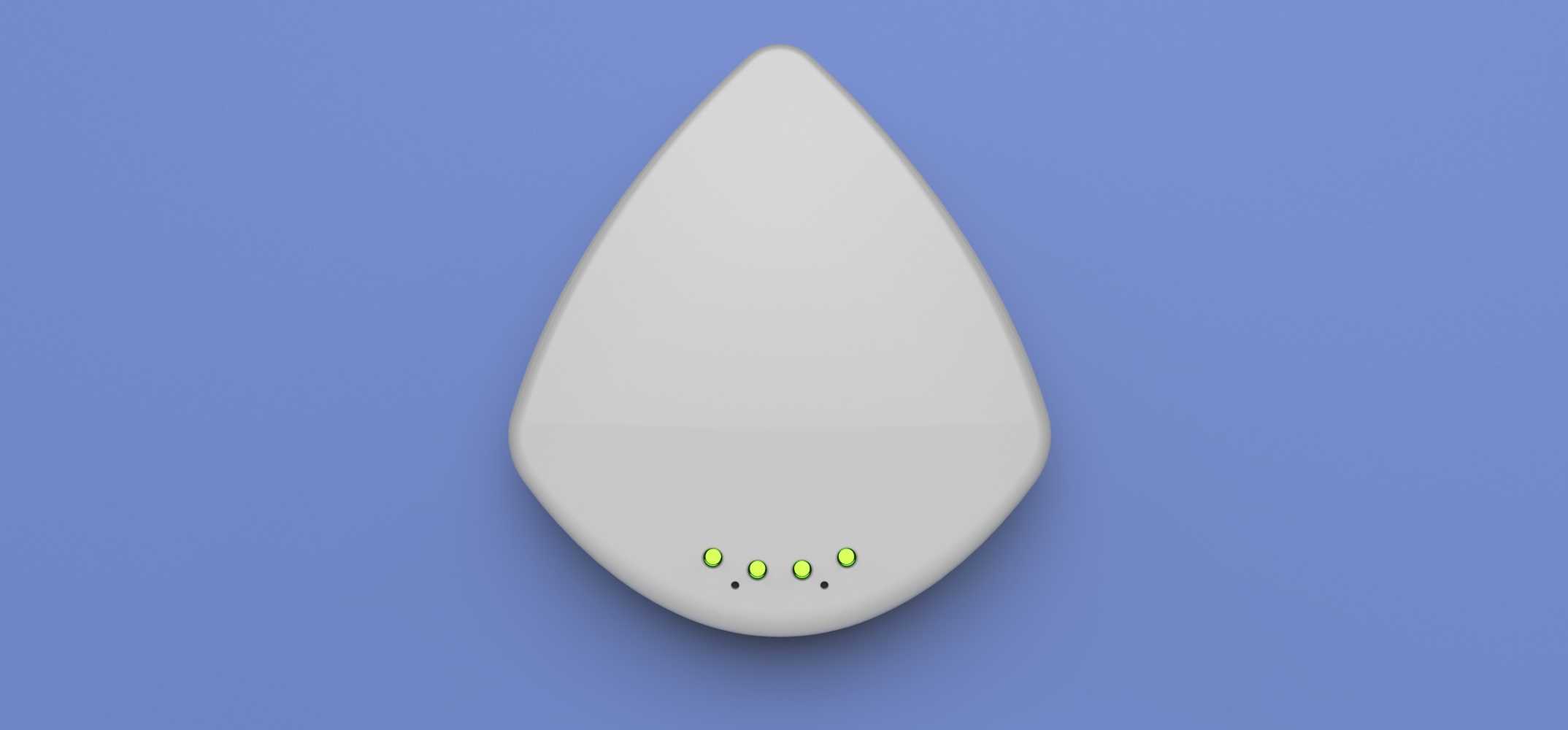

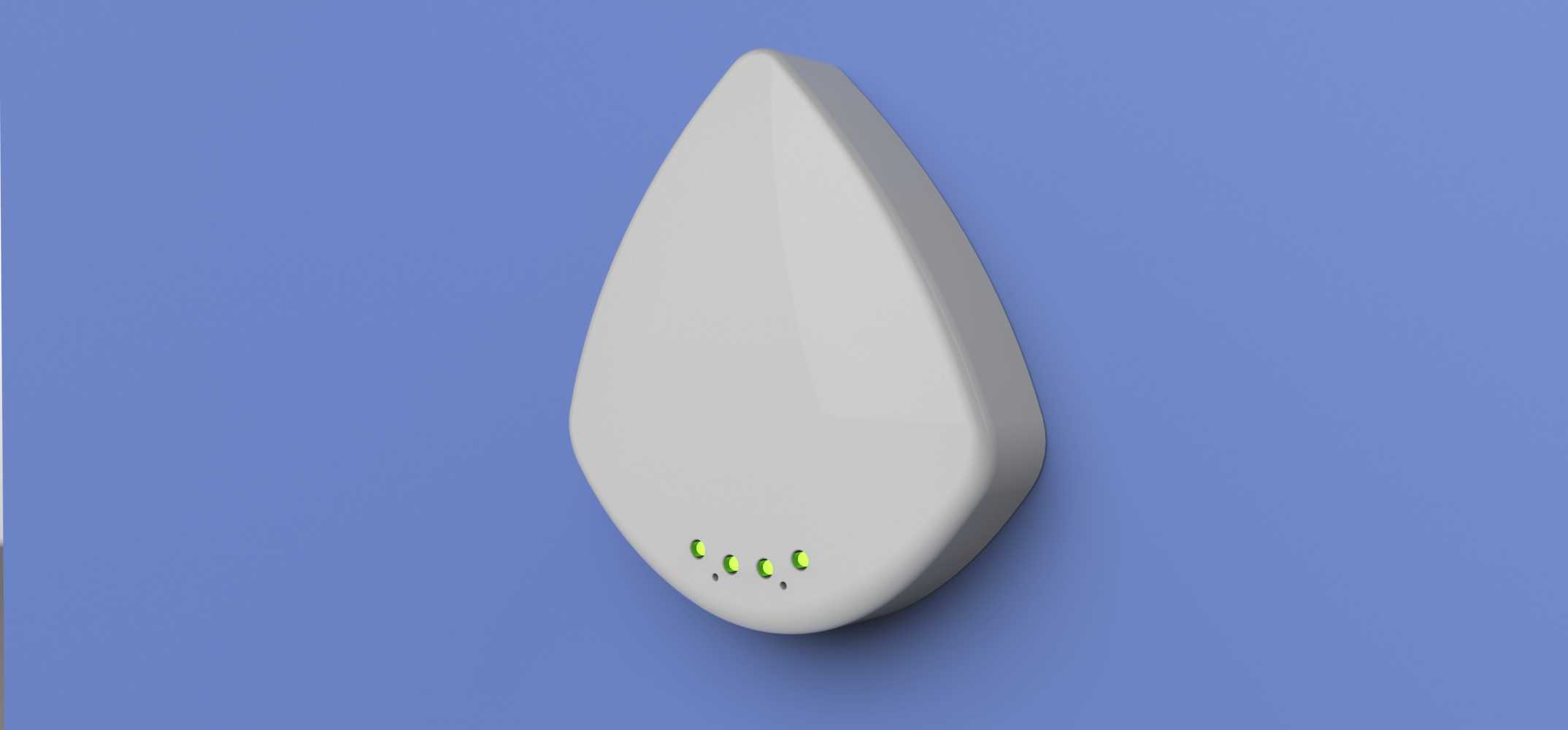

　　外形设计上采用了上窄下宽的水滴形轮廓，整体没有尖锐的棱角，所有边缘都做了R3以上的圆角过渡，一方面能够避免日常清洁、人员误碰时造成磕碰划伤，另一方面流畅的曲面轮廓也能更好融入现代简约的室内装修风格，不会像传统方正的控制器那样在墙面上显得突兀。外壳正面为一体化的光滑曲面，没有多余的拼接缝，仅在底部区域预留了LED指示灯的透光位和两个对称布置的按键位，指示灯和按键的排布完全跟随外壳底部的弧形轮廓走向，和整体外形形成统一的视觉逻辑，不会出现元素排布割裂的问题。正面靠近底部的位置设计了一道极浅的内凹曲面，在不破坏整体光滑质感的前提下，增加了壳体的立面层次，避免大平面带来的视觉单调感，同时这道曲面也能在注塑过程中减少大平面的缩水、翘曲风险，提升成品的良率。

　　从安装边界的尺寸约束来看，这款壳体的整体高度控制在120mm以内，最大宽度处在壳体下部约三分之一的位置，宽度不超过70mm，整体厚度从墙面安装面到正面最突出的位置不超过18mm，突出墙面的厚度较薄，不会因为意外剐蹭导致设备脱落。背部的安装面设计为平整的平面，预留了两个标准的壁挂孔位，孔距适配常规的86型暗盒安装间距，既可以直接用膨胀螺丝固定在墙面，也可以搭配免钉背胶进行无打孔安装，适配不同用户的安装需求。壳体的上下壳采用卡扣加超声波焊接的装配方式，侧面没有外露的螺丝孔，整体外观完整性更好，同时也能达到IP40以上的防护等级，能够阻挡日常的灰尘进入壳体内部，适配室内干燥环境的长期使用需求。

　　结构设计上充分考虑了内部元器件的装配空间，壳体内部预留了电路板的定位柱和卡扣位，不需要额外打螺丝就能将电路板固定在壳体内，装配工序更简单。LED指示灯位置的壳体壁厚做了局部减薄到0.6mm，形成自然的透光效果，不需要额外加装导光件，能够降低整体的物料成本。按键位置采用一体成型的薄壁软胶结构，和壳体本身为同一材质，按键的触发行程控制在0.8-1.2mm，既能够保证清晰的按压反馈，也不会因为长期按压出现结构断裂的问题。壳体的侧面没有设计额外的开孔，所有的接线预留位都布置在背部安装面的下方，接线完成后安装到墙面时能够完全隐藏接线位置，不会露出杂乱的线材，进一步提升墙面安装后的整洁度。

　　在实际的选型适配中，这款外壳可以直接复用在同尺寸的温湿度控制器、新风系统控制器、小型智能网关类产品上，只需要调整内部电路板的定位柱位置，不需要修改外部的整体轮廓，能够大幅缩短同类型产品的外观开发周期，降低开模成本。曲面外壳的脱模角度控制在1.5度以上，所有的加强筋位置都做了斜度过渡，不会出现脱模倒扣的问题，常规的注塑机就可以完成生产，不需要特殊的模具抽芯结构，进一步压缩了生产端的成本投入。日常使用中，光滑的外表面不容易积灰，用普通的无尘布就可以完成表面清洁，不会因为长期使用出现边角藏污纳垢的问题，适配民用产品长期使用的维护需求。
