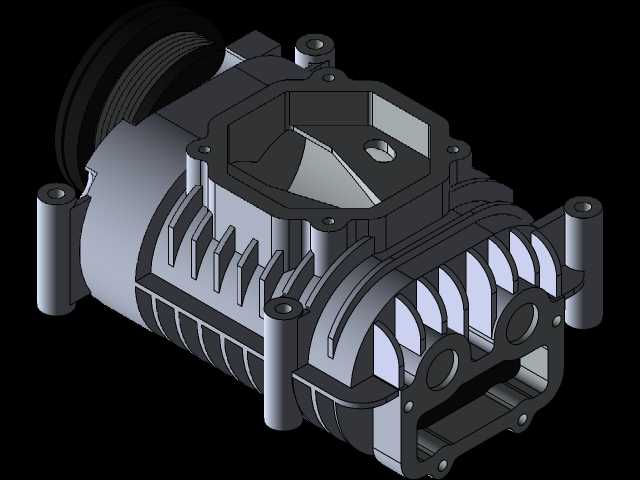

伊顿M-62罗茨式机械增压器结构设计

　　在小排量乘用车动力升级、越野车型高海拔动力补偿以及小型船舶舷内机进气优化场景中，罗茨式机械增压器始终是无需改动发动机本体结构即可实现低转速扭矩提升的核心部件，伊顿M-62作为该类产品中适配2.0L-3.5L排量区间的经典规格，其三维结构设计完全围绕容积式增压的核心工作逻辑展开。不同于废气涡轮增压器依赖排气能量驱动的迟滞特性，该款增压器通过皮带轮与发动机曲轴直接连接，动力输入路径无额外延迟，在发动机转速突破1000转时即可建立有效增压压力，尤其适配需要低转速大扭矩输出的非铺装路面行驶、重载牵引等工况，避免了涡轮介入前的动力疲软问题。从结构设计逻辑来看，该增压器采用双三叶扭叶转子的核心构型，转子型线经过渐开线与摆线组合优化，

　　啮合间隙控制在0.12-0.18mm区间，既保证转子高速运转时无接触摩擦，无需额外润滑介入，又能最大限度降低压缩过程中的气体回流损失，容积效率相比传统直叶罗茨转子提升12%以上。壳体部分采用一体化压铸铝合金材质，外部设计有阵列式散热鳍片，沿着转子轴向排布的鳍片结构可借助车辆行驶时的迎面气流带走压缩过程产生的热量，降低进气温度提升氧含量，同时铝合金材质的轻量化特性可将整备质量控制在合理区间，减少发动机前端轮系的负载。壳体两端的轴承座采用同轴度一体化加工设计，内置深沟球轴承与滚针轴承的组合支撑结构，可承受皮带轮侧带来的径向拉力与转子高速旋转产生的轴向窜动，轴承位设置有双层油封结构，避免润滑脂泄漏污染进气通路，

　　同时防止外界粉尘进入轴承配合面加剧磨损。进气端采用大口径法兰接口，可直接对接原厂空气滤清器出气端的管路，法兰面预留的螺栓孔位与密封槽完全匹配对应排量发动机的安装布局，无需额外制作转接法兰即可完成装配；出气端采用侧置式方形法兰结构，内部设计有导流筋板，可将转子压缩后的紊流整理为均匀层流送入节气门体，降低进气阻力与气流噪声。皮带轮端采用多楔带轮结构，轮槽规格匹配发动机前端附件驱动系统的通用皮带尺寸，传动比设置在2.2-2.8区间，可保证发动机在6000转最高转速时，增压器转子转速不超过16000转的设计上限，避免超速运转导致的转子动平衡失效、轴承过热烧蚀等故障。安装边界方面，增压器本体两侧设计有铸钢材质的安装支脚，

　　支脚的安装孔位带有橡胶减震衬套，可过滤发动机运转时产生的振动传递，避免增压器壳体长期受交变应力出现开裂问题；整体安装空间占用控制在长320mm、宽210mm、高180mm的区间内，可适配多数纵置、横置发动机的机舱布局，安装时仅需在进气歧管与节气门之间预留对应空间，同时对接曲轴皮带轮的传动路径即可，无需改动发动机缸体、缸盖的原有结构。在实际使用过程中，该款增压器的增压压力设置在0.4-0.6bar的保守区间，无需对发动机内部活塞、连杆等部件进行强化即可稳定运行，可将发动机低转速区间的扭矩输出提升30%-40%，尤其适合高海拔地区空气稀薄导致的自然吸气发动机动力下降问题，在海拔3000米以上区域，其动力补偿效果远优于同规格的废气涡轮增压器，不会因为排气压力不足导致增压效率下降。设计过程中针对转子的动平衡精度要求达到G2.5级，每根转子在装配前都经过单独的动平衡校正，配合壳体内部的消音腔结构，可将增压器运转时的高频噪声控制在可接受范围内，避免出现刺耳的机械啸叫影响驾乘体验。壳体的水道设计（若为水冷版本）可在压缩空气进入进气歧管前进一步降低进气温度，不过该款M-62基础版本采用风冷结构，依靠外部鳍片散热即可满足常规使用需求，简化了冷却管路的布置难度，降低了改装与装配的复杂度。
