缸内直喷发动机CFD仿真用流体域结构

　　这套结构是面向缸内直喷内燃机流体仿真分析搭建的专用几何模型，核心服务于动力总成开发前期的气体流动、燃油喷雾混合过程的数值计算工作，区别于面向生产加工的全参数整机结构，该模型对仿真无意义的倒角、小尺寸安装凸台、密封沟槽等特征做了合理简化，同时完整保留了进气流道、喷油器安装区域、缸盖进气侧核心流体边界的几何精度，避免仿真计算中出现不必要的网格畸变，同时保证流场计算结果的工程参考价值。

　　从实际应用场景来看，这类流体域模型主要用在发动机进气效率优化、喷油策略匹配、缸内滚流比调控的前期开发阶段，不需要开模打样就能通过CFD计算预判不同进气道曲率、支管夹角、喷油器安装角度下的混合气形成质量，大幅缩减动力总成的开发迭代周期，相比传统的气道稳流台架试验，基于该模型的仿真计算可以捕捉到台架试验无法观测的缸内微观流场运动细节，比如进气冲程中缸内涡流的形成过程、喷油后油束与气流的交互作用区域，为配气相位调整、活塞顶燃烧室形状优化提供量化的数据支撑。

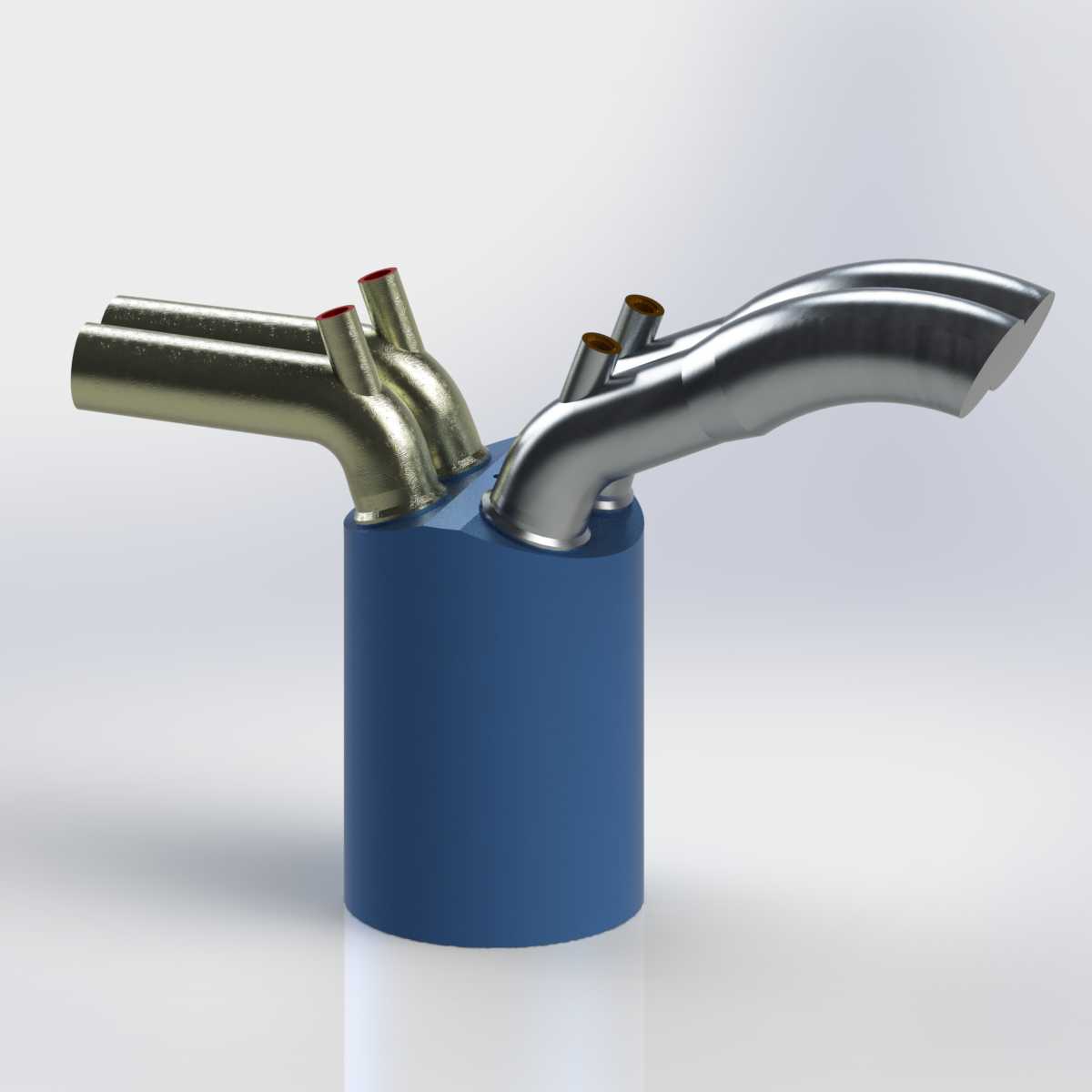

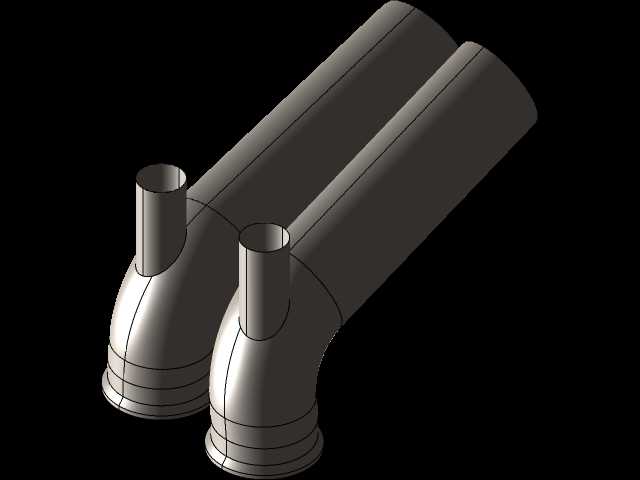

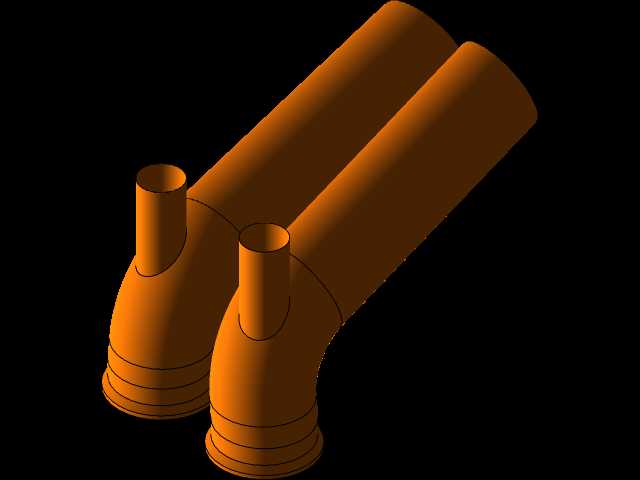

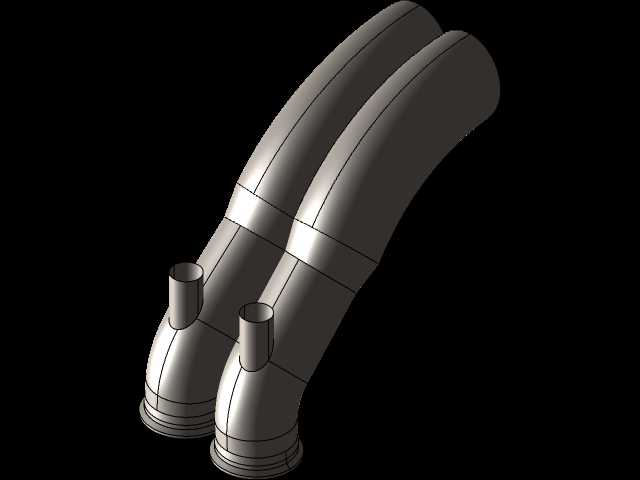

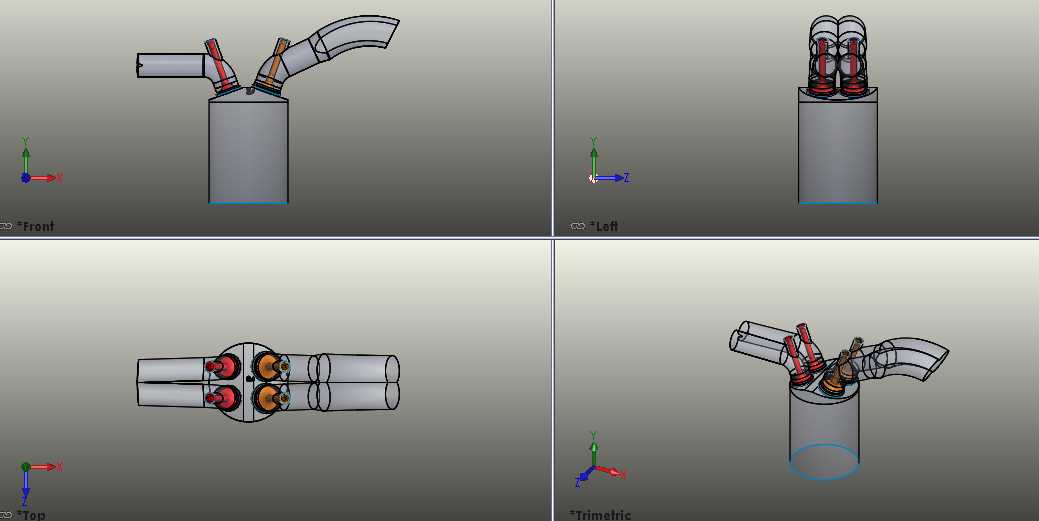

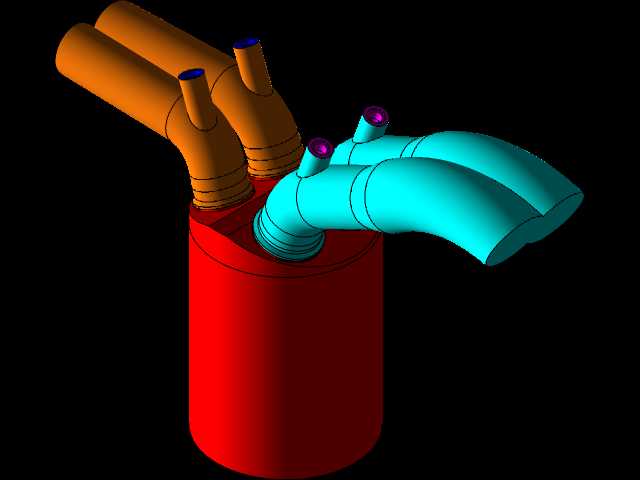

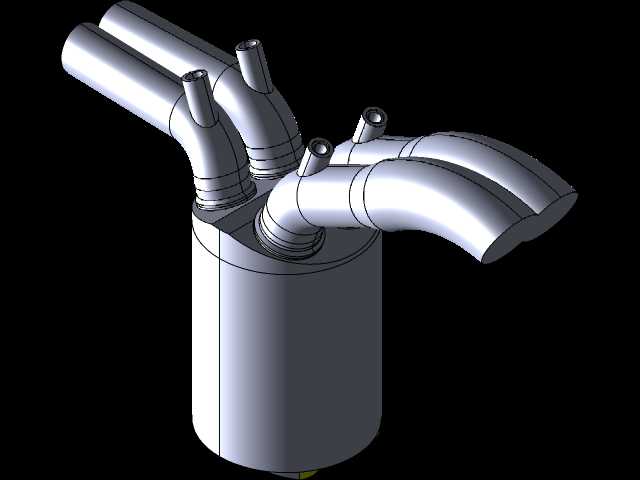

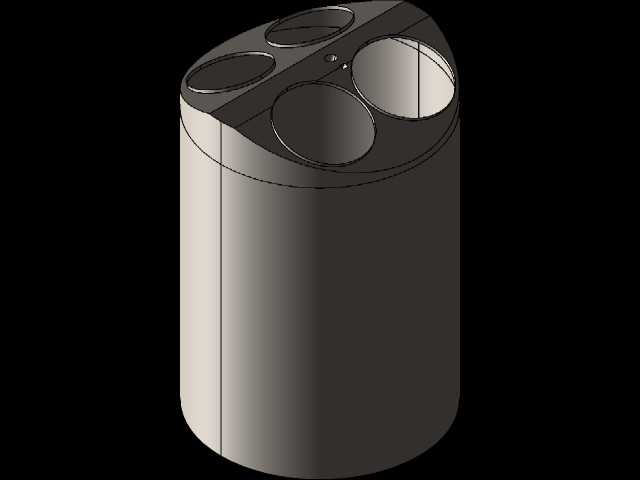

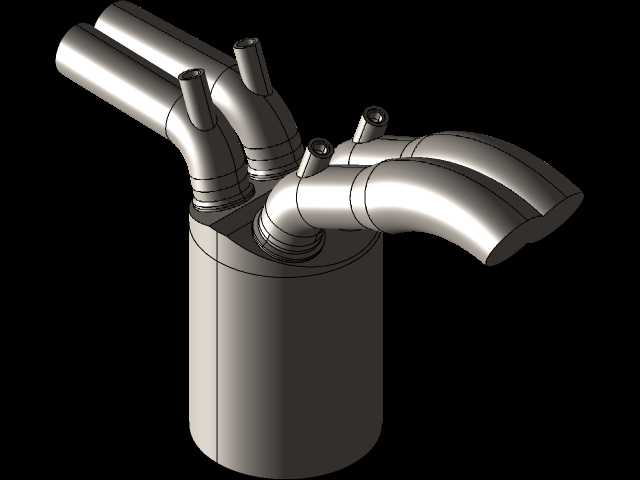

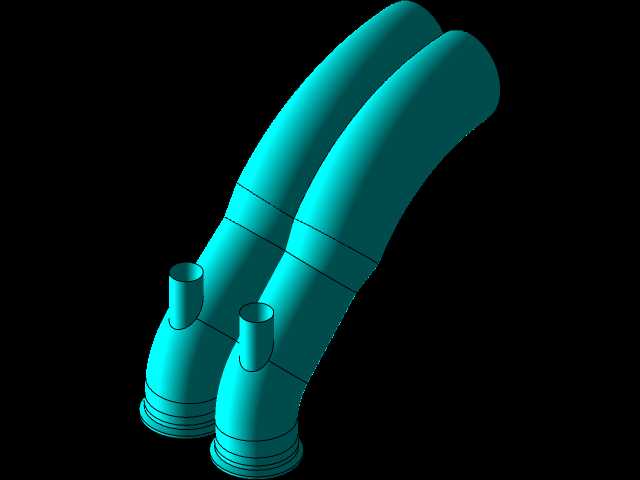

　　结构设计上，模型将进气歧管的四个进气支管做了差异化的曲率处理，对应四缸发动机各缸的进气顺序与进气阻力匹配需求，避免各缸进气量偏差过大导致的缸间工作不均匀问题；支管与蓝色基座的连接区域做了平滑过渡处理，消除了直角结构带来的局部气流涡旋，降低进气过程的流动阻力；基座部分对应缸盖进气侧的流体域边界，预留了与缸内流体域对接的安装接口，在仿真装配时可以直接与活塞顶部燃烧室、排气道流体域做几何拼接，不需要额外做几何修补。

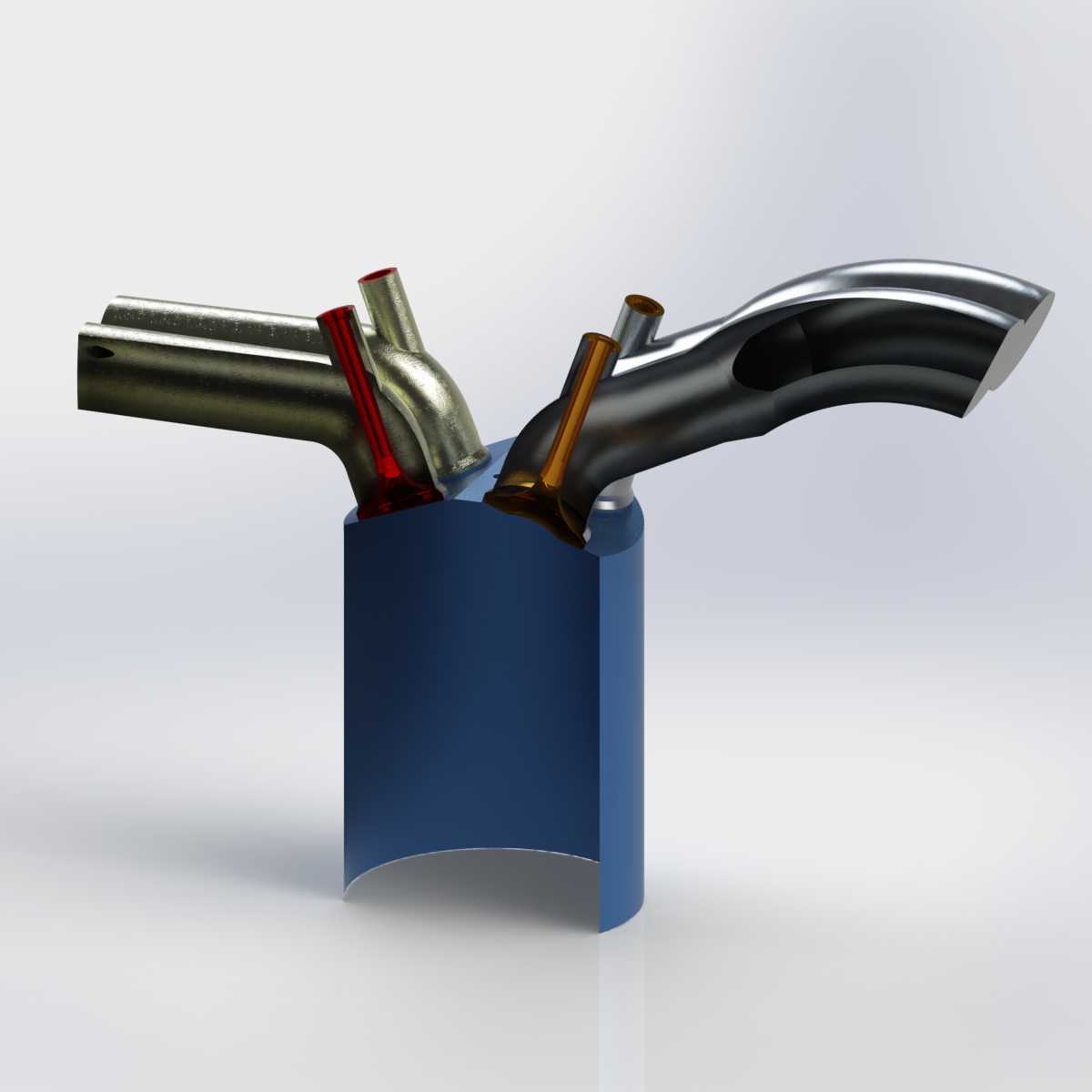

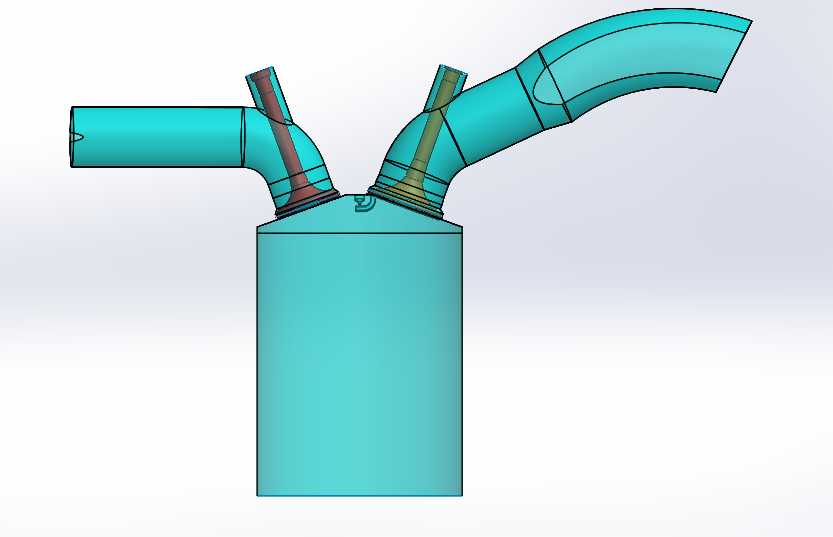

　　安装边界方面，进气支管的端部接口尺寸匹配常规小排量乘用车发动机的进气软管连接标准，接口的外径、插入深度都按照通用进气系统的装配公差要求设定，仿真计算时可以直接对接空滤后出气端的流体边界条件，不需要额外调整接口尺寸；喷油器安装座的位置设置在各进气支管靠近缸盖的一侧，安装角度与主流GDI发动机的侧置喷油器布置角度一致，能够准确还原实际工作中燃油喷入进气道末端、随进气气流进入缸内的运动过程；整个流体域的壁面厚度按照仿真需求做了零厚度壁面处理，在保证流道内部尺寸精度的前提下，减少了网格划分时的单元数量，提升计算效率。

　　在功能特性上，该模型完整覆盖了GDI发动机进气与喷油过程的核心流体区域，既可以单独计算进气歧管的流量系数、各缸进气均匀性，也可以拼接缸内、排气道模型完成完整的进排气、喷油、燃烧过程的瞬态仿真；流道内壁的几何连续性经过专门校验，不存在几何破面、重叠面等会导致仿真计算报错的问题，导入常规CFD软件后可以直接进行面网格划分，不需要花费大量时间做几何清理工作；对于仿真中需要重点关注的喷油器喷孔区域、进气门座圈附近的区域，模型保留了足够的几何细节，能够支持局部网格加密，精准捕捉这些关键区域的流速变化、燃油浓度分布情况。

　　从工程实用角度出发，这类仿真专用模型不需要还原整机的所有结构细节，核心是保证流体流经区域的几何准确性，过度保留无关的小特征反而会增加网格划分难度与计算成本，该模型在几何简化与精度保留之间做了合理平衡，既满足CFD计算的精度要求，又能有效控制计算资源的消耗，适合在发动机概念设计阶段做多方案快速对比，比如调整进气支管的长度、曲率后快速计算不同方案的充气效率，筛选出最优的气道设计方案后再进行详细的结构设计与样件试制，降低开发过程中的试错成本。
