摩托车爪哇250油浴离合器总成结构设计

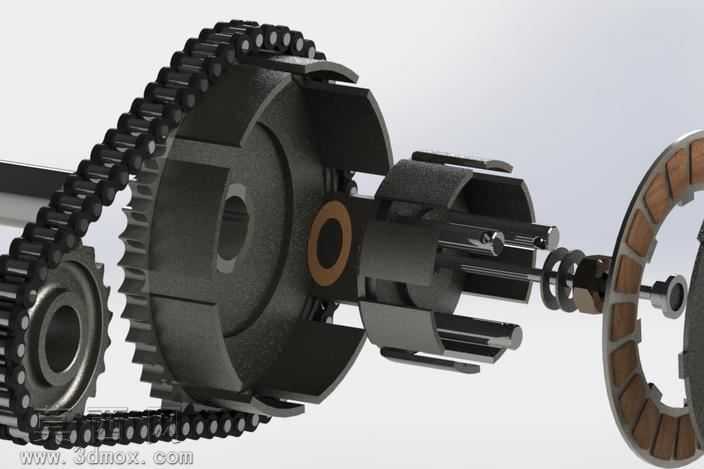

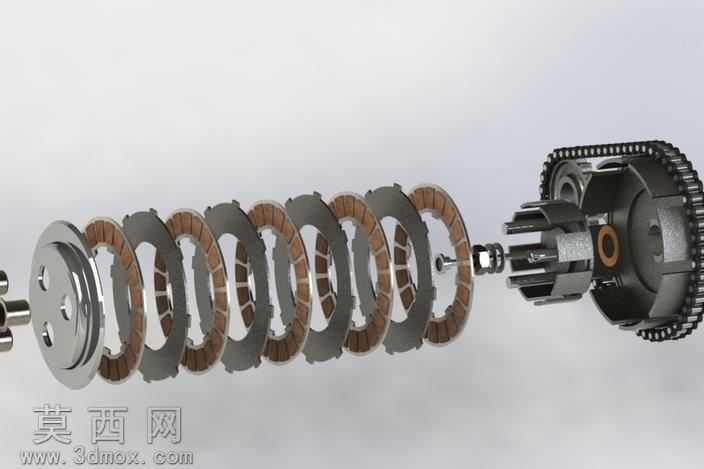

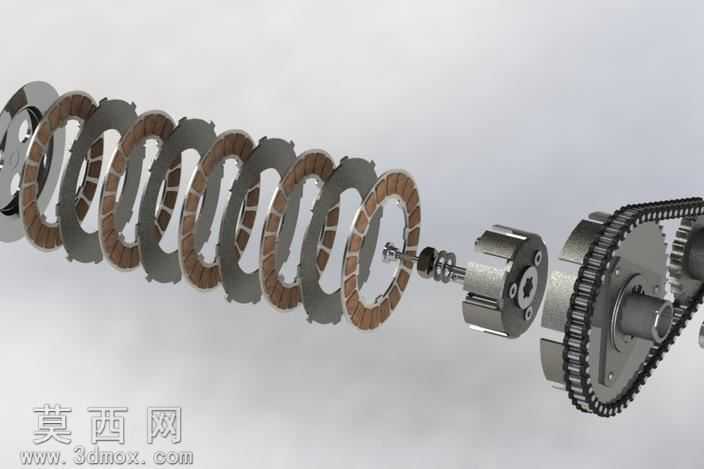

本作品为摩托车配套的油浴式多片离合器总成三维建模成果，建模过程严格遵循爪哇250车型离合器的实际装配尺寸与传动逻辑，完整还原了湿式离合器的全部核心构件。建模阶段首先完成离合器鼓、离合器毂的基体结构搭建，针对带传动齿圈的离合器外鼓，精准还原了齿形参数与鼓身的定位卡槽结构，保证与从动摩擦片的卡接配合精度；中心花键轴部分严格按照摩托车变速箱输入轴的花键规格建模，确保内毂与轴的周向传动、轴向滑动的结构合理性。摩擦片组部分区分了钢质从动片与带摩擦衬层的主动片，还原了摩擦衬层的开槽纹理，该结构是油浴式离合器储存润滑油、保证散热与摩擦系数稳定的关键设计；压紧弹簧、分离推杆、分离轴承组件均按照实际装配关系完成定位，清晰展现离合器分离与接合的动作逻辑：当分离推杆受力推动压盘时，压紧弹簧被压缩，主从动摩擦片之间的压紧力消失，切断动力传递；推杆卸力后弹簧复位压紧摩擦片，依靠摩擦力实现发动机与变速箱的动力接合。材质渲染阶段针对不同构件匹配对应材质效果：离合器外鼓、内毂、压盘等钢制构件采用哑光金属材质，还原铸钢件的磨砂质感；摩擦片的衬层部分采用棕褐色耐摩复合材料材质，与钢质基片形成明确视觉区分；分离轴承、传动链条部分采用亮面金属材质，突出机加工零件的光洁度；所有构件的装配间隙经过合理调整，既保证结构展示的清晰度，也符合实际机械装配的公差逻辑。整体设计完整呈现了湿式多片离合器的结构组成与工作原理，可用于摩托车传动系统的结构教学、改装设计参考以及相关零部件的干涉检查验证，模型装配关系完整，无结构错漏，能够直观展现油浴离合器在动力传递过程中的核心作用。
