按扣式开合心形收纳储物盒结构设计

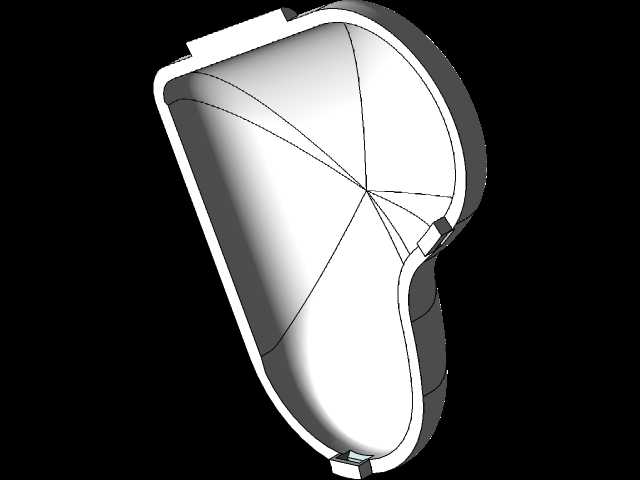

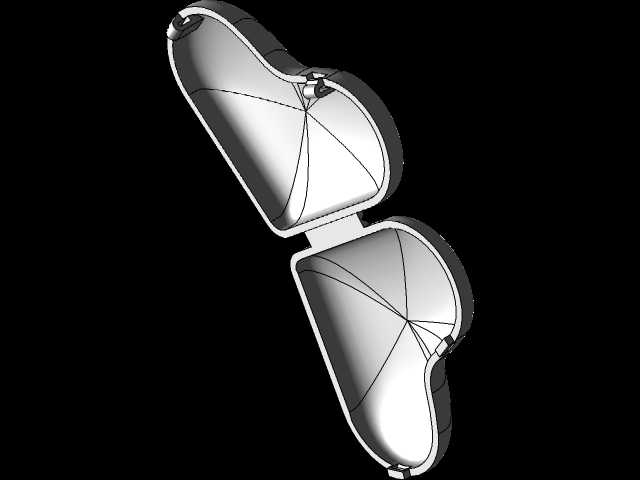

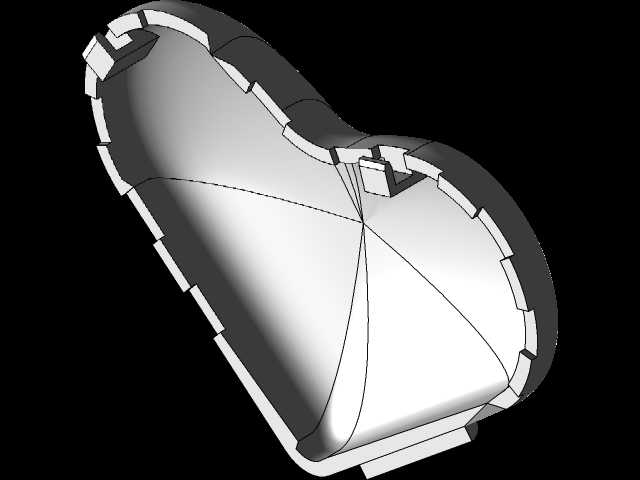

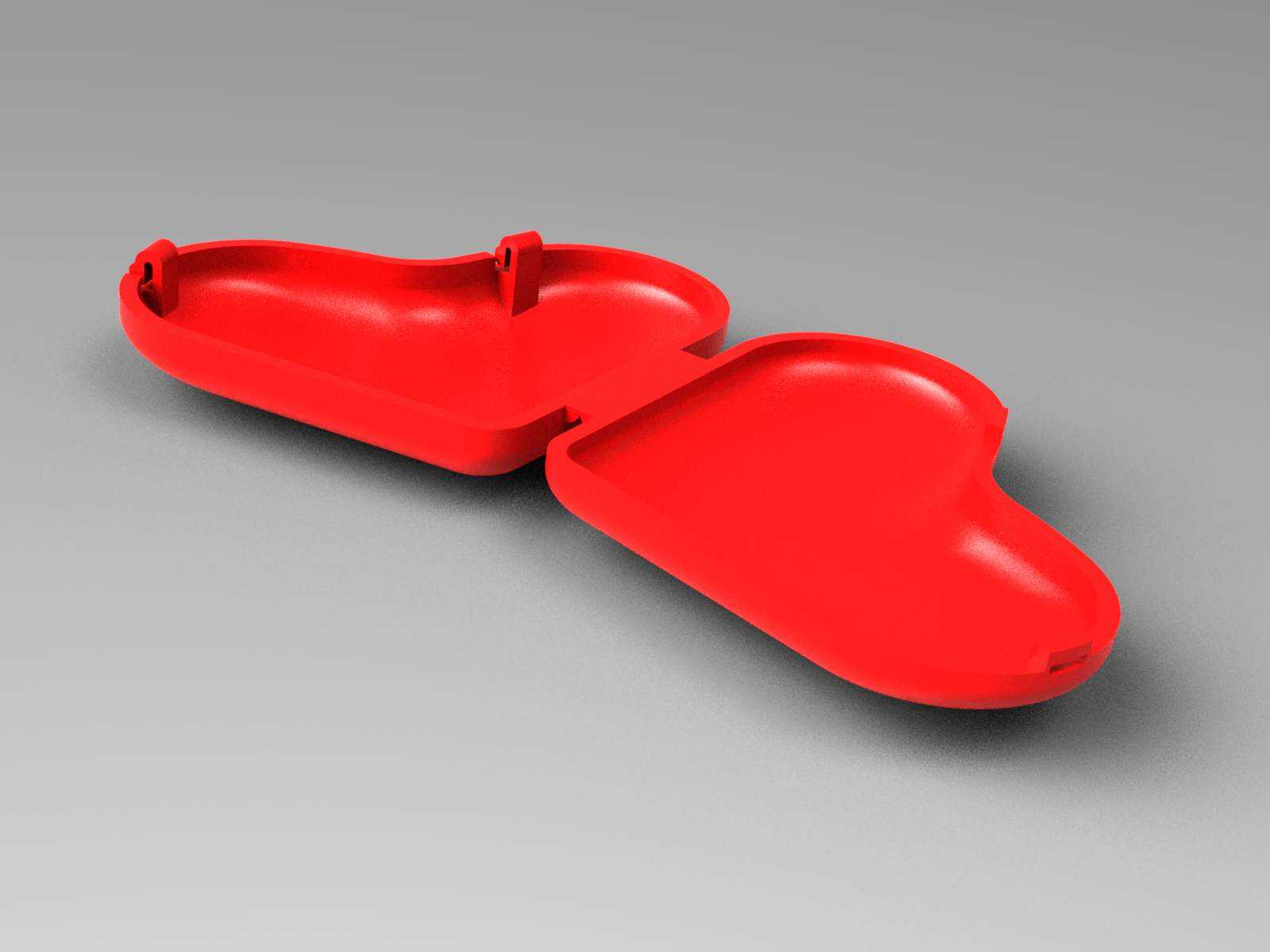

　　这款按扣式心形收纳结构，在日常小物件收纳场景中有着很灵活的适配空间，既可以作为独立的随身小收纳盒存放耳钉、戒指这类迷你饰品，也能加装挂扣结构作为吊坠类配饰使用，适配日常穿搭、礼品配套、小物件分装等多个实际使用场景。从实际使用的功能逻辑出发，结构采用上下两瓣对合的整体布局，两瓣壳体通过侧边的铰接位实现转动开合，铰接位置做了加厚的凸台结构，避免反复开合过程中铰接位出现应力发白、断裂的问题，铰接轴的配合间隙控制在0.15mm左右，既保证转动过程无卡滞，也不会出现合盖后上下瓣错位松垮的情况。在扣合结构的设计上，没有采用额外加装金属弹簧扣的方案，而是直接在壳体上一体成型按扣卡扣，卡扣的扣合量设计为0.8mm，扣合斜面做了15度的导向角，

　　用户单手拇指施力即可完成开盖、合盖的操作，扣合到位后会有清晰的触感反馈，日常放置在包袋内不会因为晃动出现意外脱开的情况，同时一体成型的卡扣也省去了后续装配额外配件的工序，适配注塑量产的工艺要求，能有效控制单件的生产制造成本。壳体的内部型腔做了均匀的圆角过渡，没有尖锐的内角，一方面是避免注塑过程中出现应力集中导致的成型缺陷，另一方面也防止存放小物件时刮花物品表面，型腔的深度根据日常存放的迷你物件尺寸做了适配，上下两瓣合盖后内部的有效收纳空间可以容纳两枚常规尺寸的耳钉或者一枚小型吊坠，不会出现空间浪费或者物件无法放入的问题。从外形的安装边界来看，整体外轮廓为对称的心形造型，最大外轮廓尺寸控制在掌心可握持的范围，壳体的壁厚均匀设计为1.

　　8mm，这个壁厚参数对于常用的PP、ABS这类注塑材料来说，既能保证壳体足够的结构强度，日常轻微挤压、摔落不会出现开裂变形，也不会因为壁厚过厚导致注塑过程中出现缩痕、翘曲的成型问题。壳体的外表面做了光面处理，没有额外的防滑纹路或者装饰凸台，既方便后续做表面喷涂、丝印标识等二次加工，也便于日常使用过程中的清洁打理，沾染污渍后用普通布料擦拭即可清理干净。在设计过程中，特意将铰接位和卡扣位的位置做了错位布局，铰接位设置在心形轮廓的上侧凹陷位置，卡扣位设置在心形的下端尖角位置，这样的布局可以让开合过程的施力路径更符合人手的操作习惯，捏持下端卡扣位置施力开盖时，上侧的铰接位可以稳定承托上下两瓣的转动，不会出现施力时壳体变形导致卡扣卡滞的问题。

　　同时上下两瓣的合模面做了一圈0.2mm的止口配合结构，合盖后止口可以实现径向的定位，避免上下瓣出现横向的错位，同时也能起到一定的防尘作用，日常放置时外界的浮尘不会轻易进入盒体内部，对存放的小物件起到更好的防护作用。如果作为吊坠使用，只需要在上侧铰接位的凸台上加工穿绳孔，即可直接穿挂挂绳作为配饰使用，不需要额外加装挂耳结构，铰接位本身的加厚凸台完全可以承受挂绳的拉力，日常佩戴过程中不会出现连接位断裂的问题。整个结构没有多余的复杂曲面，所有的过渡圆角都适配注塑模具的加工要求，不需要做特殊的电极加工就能完成模具的制造，量产过程中的脱模斜度统一设置为1度，壳体的内外表面都没有倒扣结构，除了铰接轴的位置需要做小的抽芯结构外，其余部分都可以通过前后模直接脱模，能有效降低模具的制造成本和量产过程中的不良率。在实际的结构验证过程中，针对卡扣的反复开合寿命做了模拟测算，按照日常每天开合3次的使用频率，一体成型的PP材质卡扣可以满足超过5年的使用需求，不会出现卡扣断裂、扣合力衰减的问题，壳体的整体抗摔性能也能满足1米高度自由跌落至水泥地面无开裂、扣合不松脱的要求，完全适配日常随身使用的场景需求。
