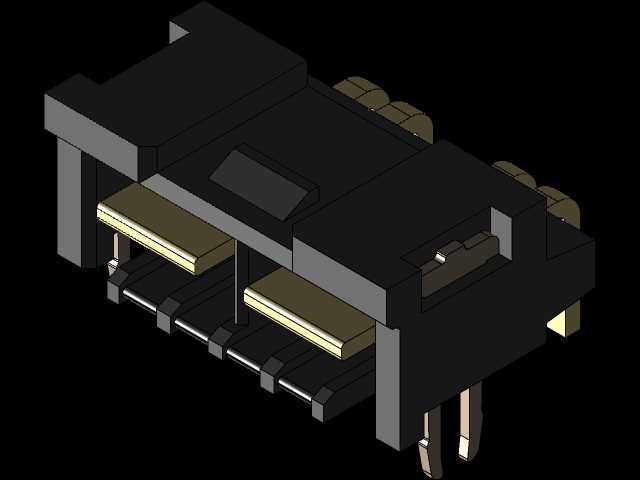

TE ELCON迷你2P RA板对板电源连接器结构

　　这款板载电源连接器主要面向高密度电源分配场景设计，常见于通信设备主板、工业控制板卡、服务器电源模组这类需要在有限PCB空间内完成大电流传输的装配场景，区别于普通信号连接器，它的核心作用是在两块平行或者呈直角排布的电路板之间建立低阻的功率传输通路，避免飞线或者额外转接件带来的可靠性下降问题。从结构上看，它采用了双接触片并行的接触设计，每一路接触端子都做了多层叠片式的弹性结构，公母端对插时能形成多线接触效果，既可以降低接触电阻减少大电流通过时的温升，也能抵消设备运行过程中振动、温变带来的接触偏移，避免出现瞬断或者接触不良的故障。外壳采用高温热塑性塑料注塑成型，材料本身满足UL94V0阻燃等级，能够耐受波峰焊、回流焊过程中的高温冲击，

　　不会出现壳体变形、端子移位的问题，壳体上设计的定位凸台和卡扣结构，在插件焊接到PCB板时可以和板上的定位孔精准配合，过炉时不需要额外治具固定就能保证端子共面度控制在0.1mm以内，减少虚焊、连锡的不良率。安装边界上，它采用表面贴装加定位柱的固定方式，焊接引脚的伸出长度刚好匹配常规1.6mm厚度PCB的焊盘设计，本体高度控制在极低的范围内，不会占用板卡上方过多的堆叠空间，适合对装配厚度有严格要求的薄型设备内部使用，对插方向采用直角出线的设计，也就是RA（Right Angle）结构，对接端的插头可以从平行于PCB板的方向插入，不需要在板卡上方预留垂直插拔的操作空间，进一步压缩了设备内部的整体装配尺寸。

　　设计过程中重点考量了载流能力和结构强度的平衡，接触端子采用高导铜合金基材，表面做了镀镍打底再镀厚金的处理，既保证了长期使用下的抗氧化性能，也能在额定电流下保持稳定的温升表现，不会因为长期满负载运行出现镀层氧化、接触电阻上升的问题。端子和塑胶壳体之间采用过盈压装的固定方式，每个端子都设计了防退倒扣，压入壳体后能承受超过50N的轴向拉力，不会在插拔对接的时候出现端子被推出壳体的情况。相邻两路接触端子之间设置了绝缘隔离筋，即使在过压、浪涌的极端工况下，也能避免极间飞弧短路的问题，满足安规规范里的电气间隙要求。实际选型使用的时候，需要注意PCB焊盘的尺寸匹配，定位孔的公差要控制在±0.05mm以内，否则会出现插件偏移导致焊接不良，

　　对插过程中要保证公母端的平行度，不能斜向强行插入，否则会造成弹性接触片变形，影响接触可靠性和插拔寿命。这类连接器相比传统的螺钉接线端子，不需要工具就能完成装配，自动化产线可以实现自动贴片焊接，大幅提升板卡的装配效率，同时它的接触阻抗更低，在大电流传输场景下的损耗更小，适合批量应用在量产的电子电力设备当中。
