视差单片机微控制器电路板三维设计

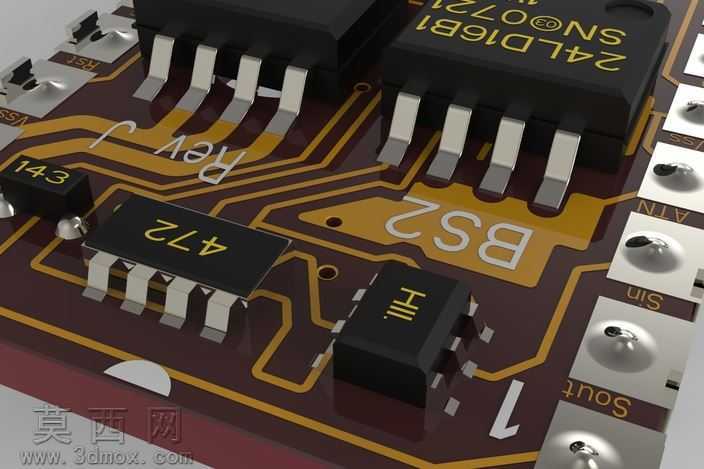

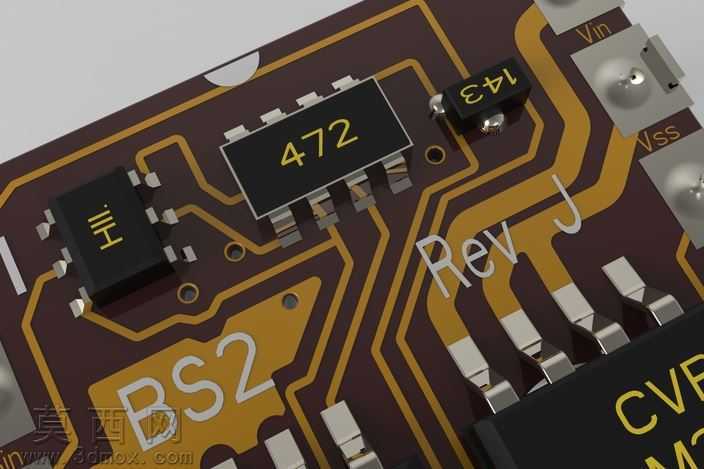

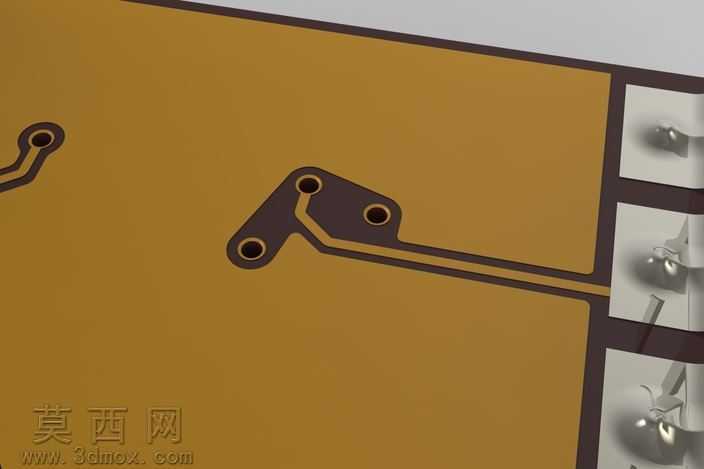

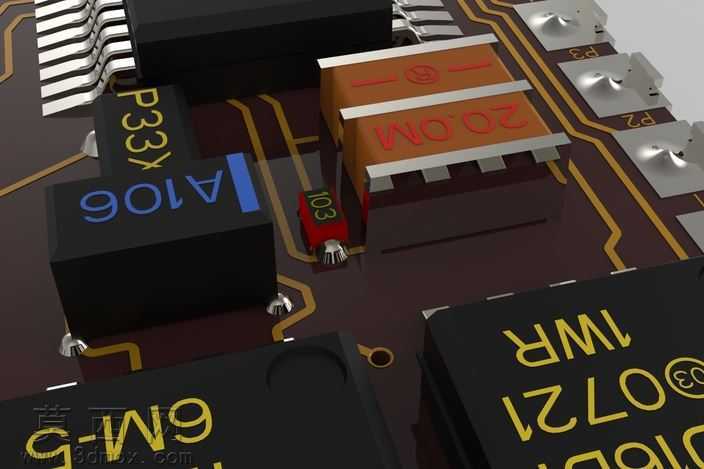

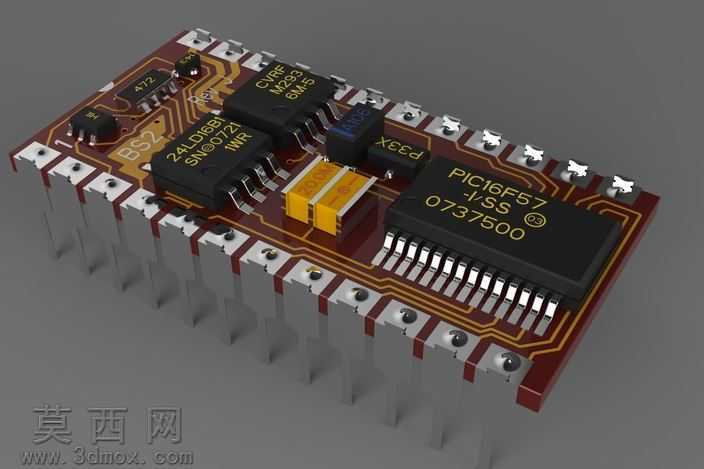

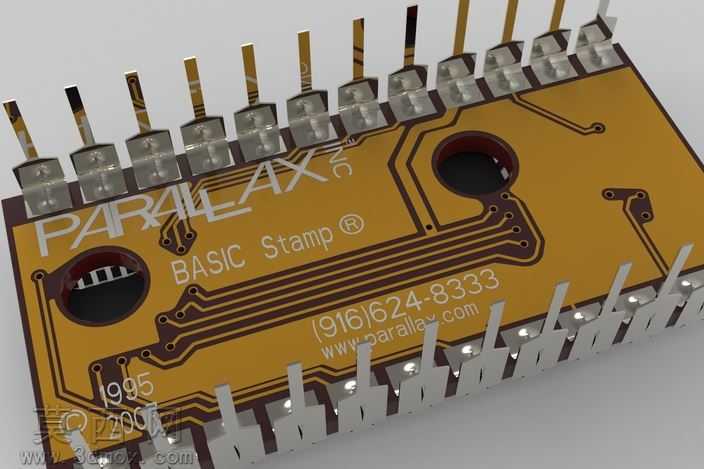

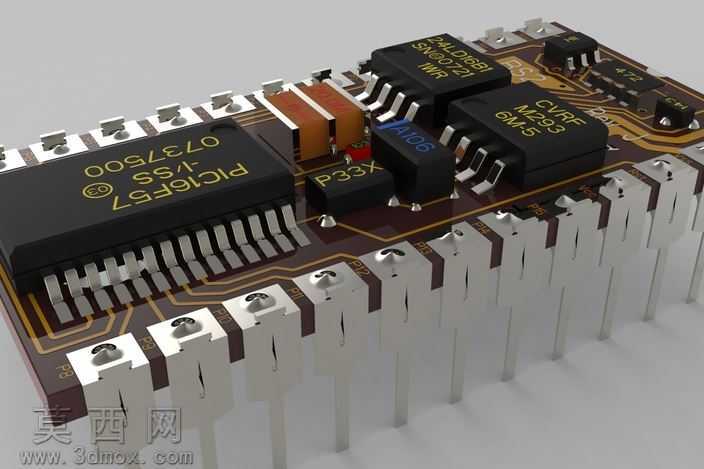

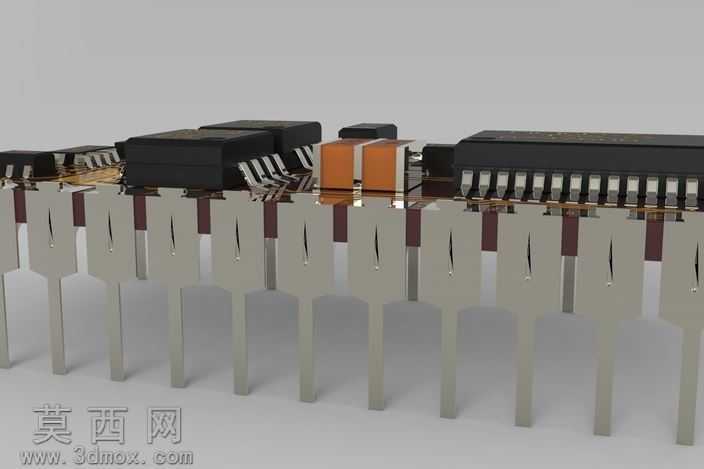

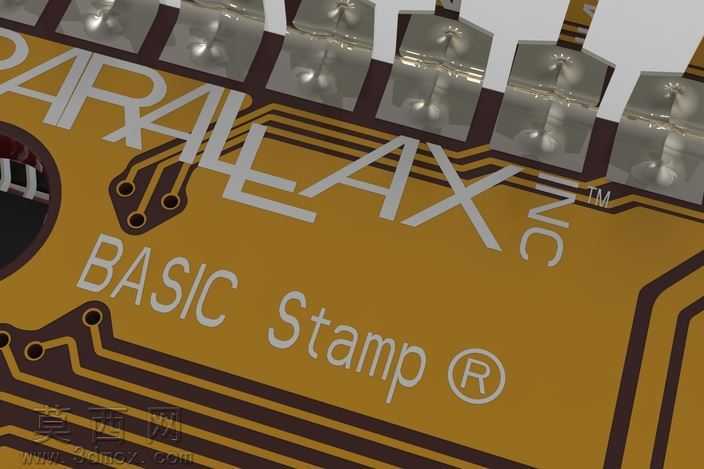

本作品为视差单片机配套控制电路板的三维建模设计，整体建模过程严格参照Boe-Bot机器人套件的实物硬件参数进行1:1比例还原，首先在三维建模环境中完成PCB基板的轮廓绘制，精准复刻基板边缘的排针定位孔、元件安装位的坐标尺寸，确保所有安装点位的公差控制在合理范围内，保证后续装配环节的结构匹配度。建模过程中针对板载的各类电子元件进行了精细化还原：首先处理核心主控芯片PIC16F57，精准复刻其SOP封装的外形尺寸、引脚排布间距，芯片表面的丝印标识采用纹理贴图方式实现，还原真实芯片的印刷质感；针对板载的存储芯片、电容、电阻等分立元件，分别按照对应封装规格建模，其中黄色钽电容的金属端帽、黑色电阻的色环标识、贴片元件的金属焊盘都做了细节刻画，还原元件的真实外观特征。材质渲染环节，PCB基板采用深棕红色阻焊层材质，表面线路做沉金工艺的金属质感处理，模拟真实电路板的铜箔线路光泽；芯片主体采用哑光黑色塑料材质，引脚部分赋予亮银色金属材质，还原金属引脚的反光特性；排针部分区分塑料基座与金属插针的材质差异，塑料基座做哑光深灰质感，金属插针做镀锡的半亮金属效果，不同元件的材质差异通过粗糙度、金属度参数的调整实现区分，让整体渲染效果更贴近实物观感。结构设计上完整还原电路板的层叠结构，从基板底层到顶层元件的高度差都做了精准还原，排针的伸出长度、元件的贴装高度都参照实物参数设置，确保模型可用于虚拟装配演示、教学展示等场景。设计思路围绕教学演示与结构验证展开，通过精细化的建模还原单片机控制板的硬件构成，既可以用于嵌入式硬件教学的可视化展示，也可作为机器人套件虚拟装配的组成部件，模型在保证外观还原度的同时，对内部非可见结构做了合理简化，兼顾模型细节表现与运行流畅度，适合用于产品展示、教学课件制作、虚拟仿真场景搭建等用途。
