88mm规格铝挤压支撑脚结构设计

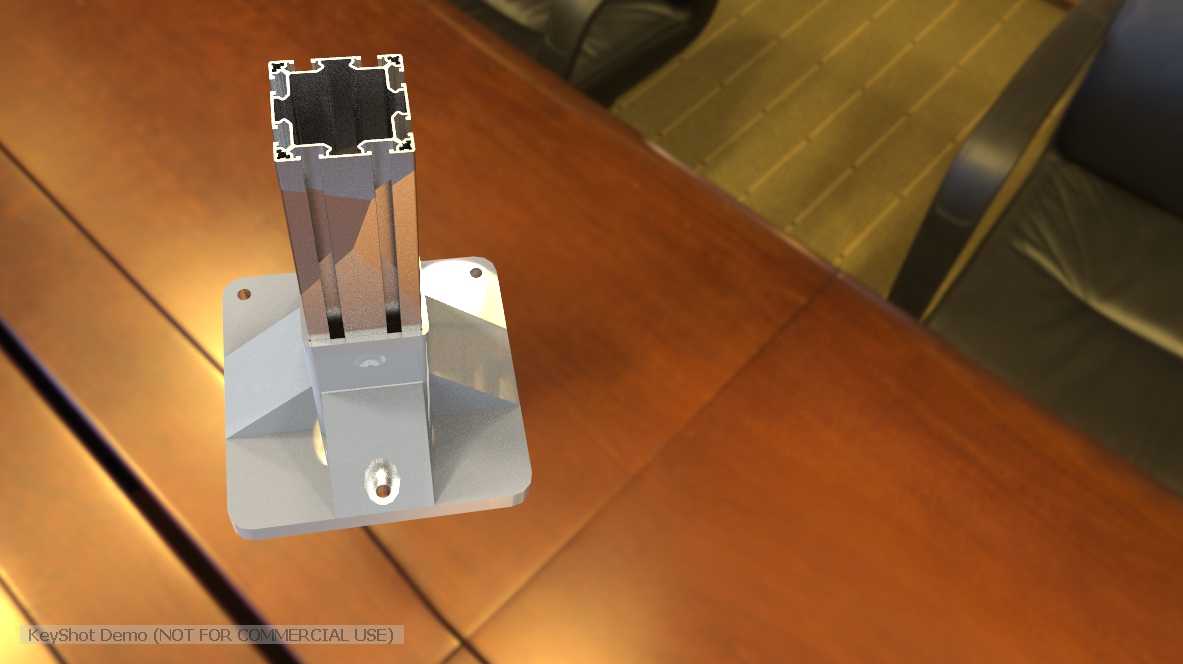

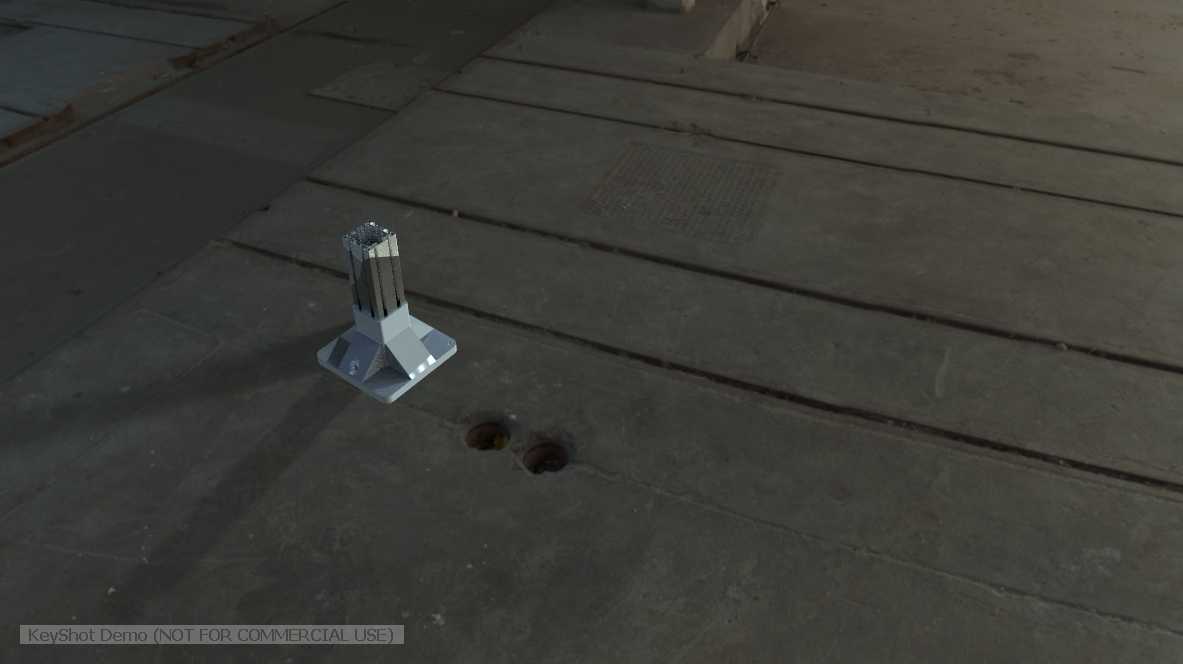

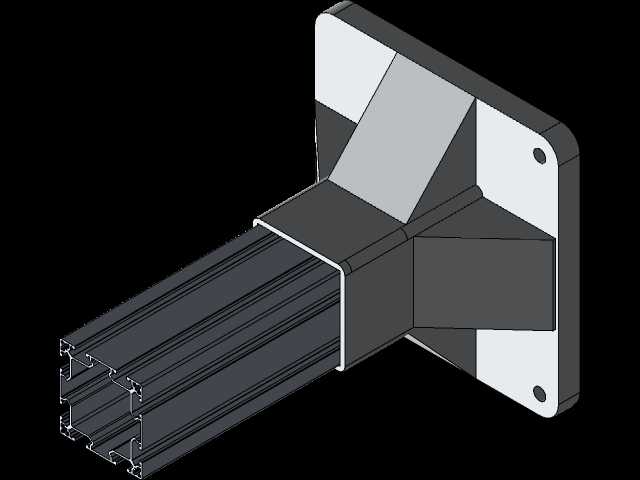

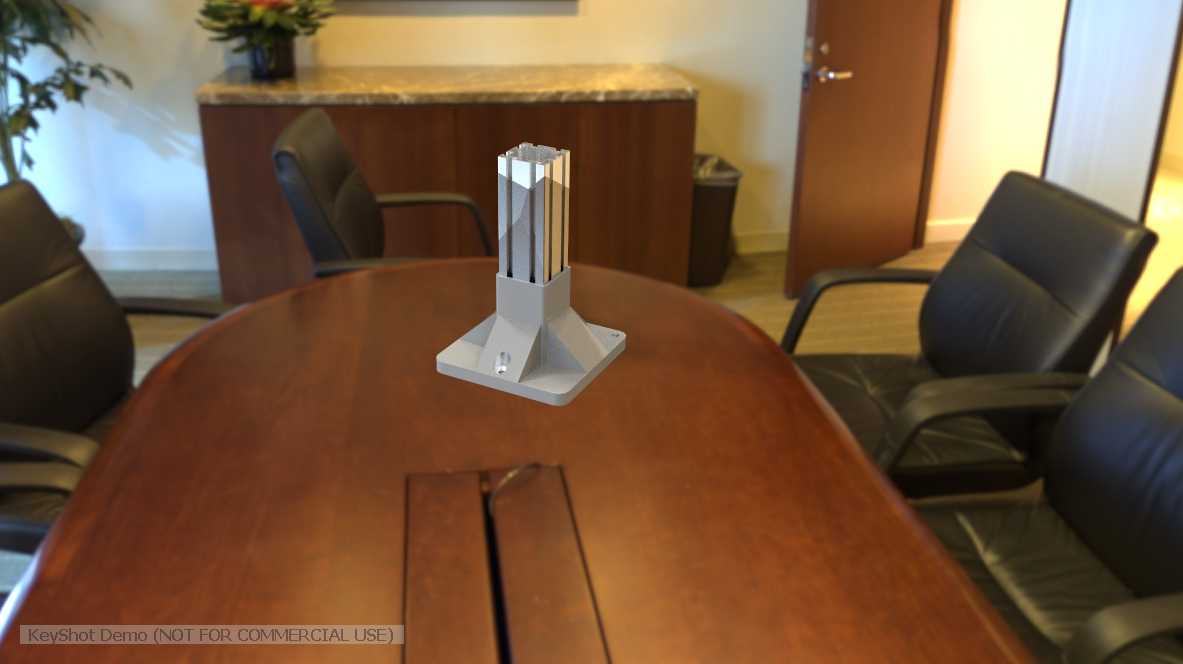

　　在工业铝型材框架搭建、自动化设备基座调平、洁净室围护结构支撑这类场景里，这类小尺寸铝挤压支撑脚的出镜率远比很多人想象的高，很多做设备组装的工程师在做底层支撑选型时，往往会忽略这类小零件的结构合理性，最后导致整机调平效率低、长期使用后支撑点滑移、地面不平时无法补偿公差等问题。这款支撑件的主体采用88mm见方的铝挤压基材加工，和常规圆形支撑脚不同，方形的基座接触面更大，在环氧地坪、水磨石地面甚至铺有防静电胶皮的车间地面上，都能获得更均匀的压应力，不会因为局部压强过大压坏地面涂层，也不容易在设备运行产生微幅振动时出现位置偏移。支撑脚的上部连接段采用和铝型材槽口匹配的卡接结构，不需要额外打孔攻丝，直接卡入对应规格铝型材的端槽内，

　　配合顶丝就能完成初步固定，这种设计思路完全是围绕现场快速组装的需求来的——很多自动化产线的现场安装周期卡得很紧，要是每个支撑脚都要对型材端面做铣削、攻丝处理，光基座安装就要耗掉近半天的工时，这种免二次加工的连接结构，能把单根型材的支撑脚安装时间压缩到一分钟以内。从结构细节来看，支撑脚的基座和上部连接柱之间做了带柔性缓冲的连接结构，不是刚性硬连接，这一点在有振动的设备上尤其实用：比如皮带输送机的端部支撑、小型检测设备的基座，设备运行时电机、传动件产生的微幅振动，会通过这个柔性连接段吸收一部分，不会直接把振动全部传递到地面，既可以降低车间的环境噪音，也能避免长期振动导致的连接紧固件松脱。基座的底面做了细微的网格纹路处理，不是光滑平面，

　　这是为了增大和地面之间的静摩擦系数，哪怕地面有少量清洁残留的水渍，也能保证支撑脚不会出现侧滑。尺寸边界上，这款支撑脚的方形基座边长严格控制在88mm，刚好适配市面上通用的80系列、90系列工业铝型材的端面尺寸，安装后基座边缘和型材侧面基本齐平，不会突出型材轮廓造成磕碰，也不会因为基座尺寸过小导致支撑稳定性不足。上部连接段的插入深度做了限位设计，插入型材端槽后刚好抵到型材的内部筋位，不会出现插入过深顶坏型材内部腔体、或是插入过浅连接强度不足的问题。表面处理采用的是阳极氧化工艺，和普通喷漆、电泳的处理方式不同，阳极氧化层的硬度更高，在现场安装时哪怕被扳手磕碰、和地面摩擦，也不容易出现表层脱落、露基材腐蚀的问题，

　　在有弱酸碱腐蚀的车间环境里，比如注塑车间、电镀预处理车间，这种表面处理的支撑脚使用寿命比普通镀锌钢支撑脚长两到三倍。很多工程师在选支撑脚的时候，只会看额定载荷参数，往往忽略安装适配性和长期使用的可靠性，这款铝挤压支撑脚的设计，其实是把现场安装的痛点、长期使用的损耗问题都提前考虑进了结构里：不需要现场做二次加工，适配主流规格铝型材，自带柔性缓冲抵消振动，大接触面方形基座保证支撑稳定性，阳极氧化表层提升耐候性。在做小型设备框架、工作台架、物料周转架的设计时，这类支撑脚可以直接和对应规格的铝型材配套选型，不需要额外设计定制支撑件，能大幅缩短设计周期，也能减少现场安装的调整工作量。比如在做电子车间的防静电工作台设计时，用这款支撑脚搭配88系列铝型材搭建框架，支撑脚的方形基座可以和防静电胶皮完全贴合，不会出现圆形支撑脚压在胶皮上导致局部凹陷、胶皮起翘的问题；在做小型自动化检测设备的基座时，柔性连接段可以过滤掉检测机构运动产生的微振动，提升检测数据的稳定性；在做车间临时物料架的时候，快速卡接的结构不需要额外准备安装配件，徒手配合简单工具就能完成整架组装，拆卸后也可以重复利用，不会因为拆卸破坏型材端面结构。
