工业用尼龙材质静电消散毛刷轮结构

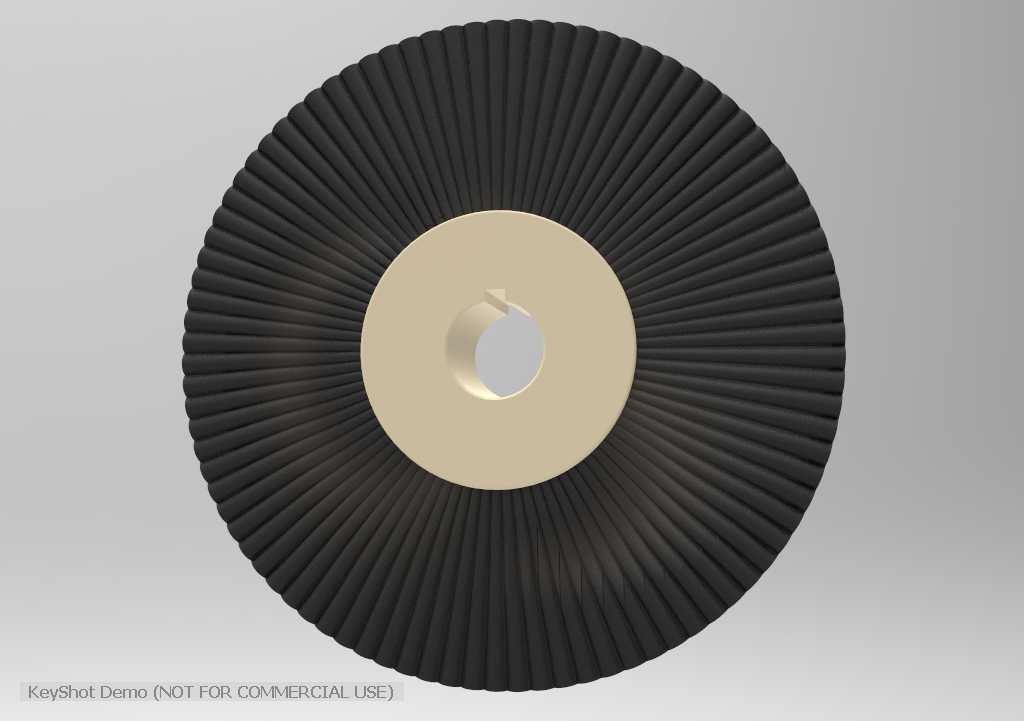

　　这类轮式尼龙静电消散刷，常被布置在薄膜分切、印刷走料、电子元件输送这类连续产线的过料路径上，和普通的尼龙毛刷轮不同，它的核心作用不只是扫去物料表面浮尘，更要在接触物料的过程中，把材料表面积攒的静电荷缓慢导走，避免静电击穿敏感元件、或是静电吸附灰尘导致印刷、覆膜工序出现瑕疵。很多刚入行的结构设计人员容易把它和普通除尘毛刷轮混为一谈，实际选型和建模的时候，首先要明确它的安装边界：这类刷轮的中心安装孔是适配7/8英寸的标准轴径，安装时不需要额外做键槽，靠轴端的顶丝锁紧就能实现随轴同步转动，中心的轮毂部分做了内凹的让位设计，既可以避开轴端的连接紧固件，也能减少轮毂部分的材料用量，降低整体转动惯量，避免高速运转时出现动平衡偏差。

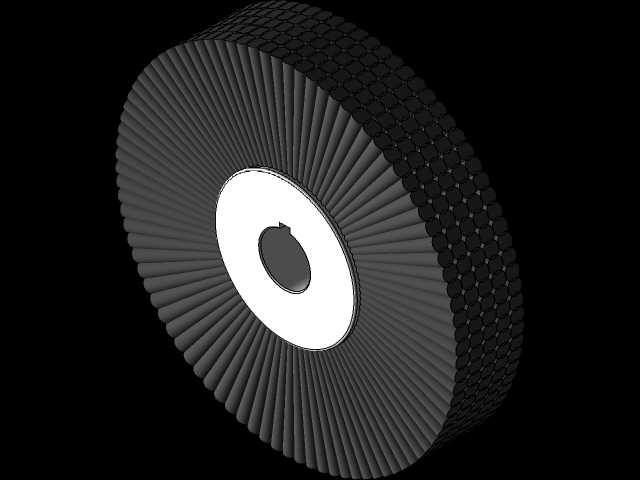

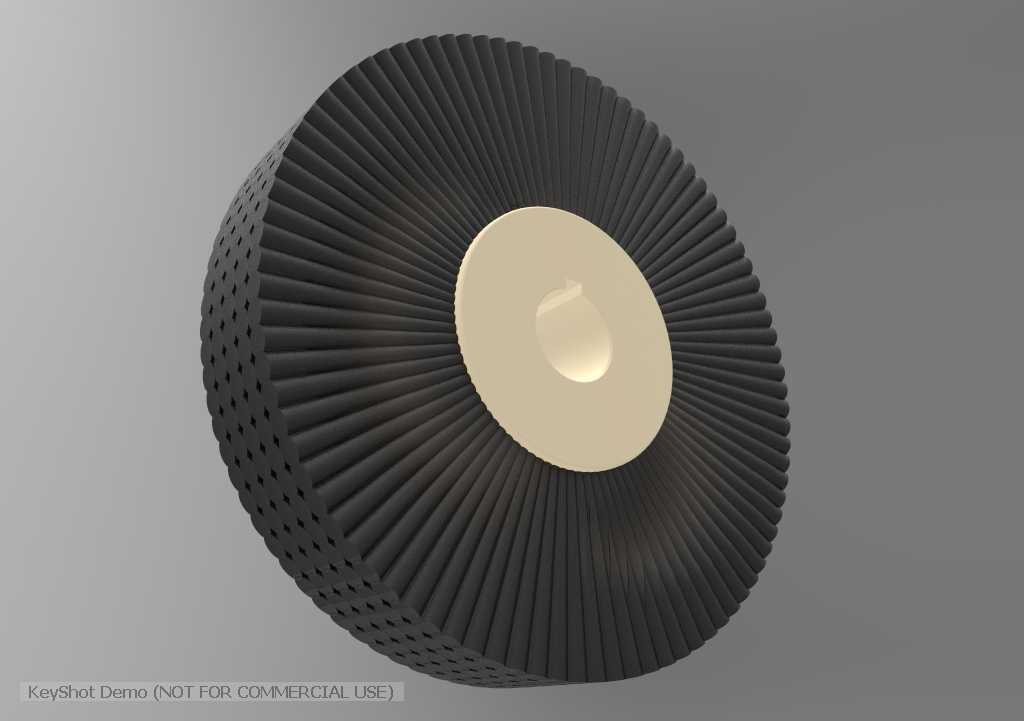

　　从结构设计的思路来看，刷丝部分采用径向密集排布的方式，每簇刷丝的植入孔都做了等距阵列，刷丝的伸出长度控制在合理区间，既保证刷丝和物料接触时有足够的形变余量，不会因为硬接触刮伤薄膜、PCB板这类易损工件表面，又能避免刷丝过长导致倒伏后失去接触导电的作用。刷轮的侧面基体部分做了密集的通孔设计，这部分结构不只是为了减重，更重要的是在高速转动时可以让气流从孔位穿过，减少刷轮转动带来的气流紊流，避免把周边环境的浮尘吹到已经清洁完成的物料表面。很多设计人员在做这类零件建模的时候，容易忽略刷丝的倾斜角度，实际这个产品的刷丝并不是完全垂直于基体径向，而是带有微小的后倾角度，这个角度是顺着物料走料方向设置的，当物料以一定线速度经过刷轮时，刷丝可以顺着物料运动方向顺滑滑过工件表面，不会出现刷丝逆向勾扯物料边缘的问题，尤其是在处理厚度只有几丝的塑料薄膜、薄铜箔这类材料时，这个角度的设计直接决定了产线运行时会不会出现物料被刮破、扯断的故障。

　　在实际产线应用场景里，这类刷轮通常是成对布置，分别压在物料的上下两面，部分对静电等级要求高的电子组装产线，还会在刷轮的轴端加装接地弹片，让刷轮接触物料导走的静电荷可以直接通过转轴导入接地回路，不会在刷轮基体上积攒电荷。和接触式的金属静电消除棒相比，尼龙材质的刷轮不会因为硬接触划伤工件表面，也不会在长时间使用后出现金属氧化导致导电性能下降的问题，同时尼龙材质本身的耐磨性能更好，在连续24小时运转的产线上，刷丝的磨损量远低于普通化纤材质，不需要频繁停机更换刷轮。建模的时候要注意，刷轮的外径尺寸要和安装位的上下辊间距匹配，预留出0.5-1mm的刷丝压缩量，压缩量过小会导致刷丝和物料接触不充分，既没法有效导走静电，也扫不净表面浮尘；压缩量过大则会增大刷轮和物料之间的摩擦力，导致物料走料阻力变大，甚至出现物料跑偏、拉伸变形的问题。另外轮毂部分的材质和刷丝的尼龙材质是做了相容设计的，在注塑装配的时候，刷丝根部可以和基体牢固结合，不会在高速转动时出现刷丝脱落飞出的问题，避免脱落的刷丝掉落到物料表面造成产品瑕疵。很多人做这类零件建模时会把刷丝部分做成整圈的实体特征，实际工程应用里不需要把每一根刷丝都建模出来，只要通过阵列特征还原刷簇的排布规律、标注清楚刷丝的密度和伸出长度参数，就可以满足生产加工的需求，过度细化刷丝特征反而会导致模型文件过大，在产线整体装配时出现卡顿，影响整体设计的效率。这类刷轮除了用在印刷、电子行业的产线上，在纺织面料的后整理工序、纸张印刷的走纸路径上也有大量应用，不同应用场景下只需要调整刷丝的粗细和整体外径尺寸，核心的安装接口、轮毂结构、刷丝排布逻辑都是通用的，设计时只要匹配对应产线的安装空间和走料速度，调整对应的参数就可以快速完成适配，不需要重新做整体的结构设计。
