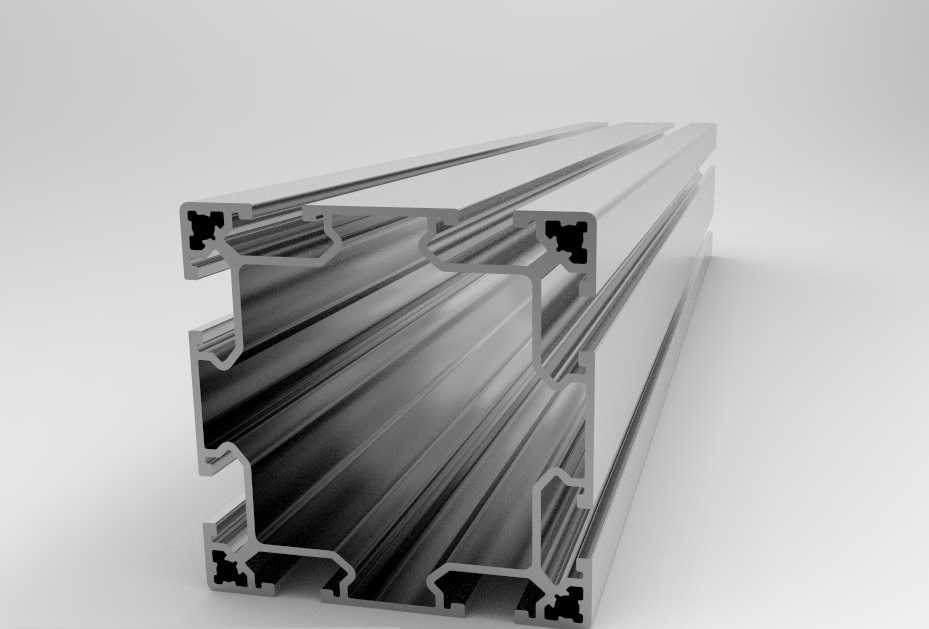

88mm规格XCBL系列工业铝挤压型材

　　在非标自动化设备搭建、工业流水线机架制作、检测设备防护框架、光伏支架配套结构、物流输送线侧梁这类场景里，88mm截面规格的铝挤压型材一直是承重型框架的常用选型，这类型材通过热挤压工艺一次成型截面，后续只需要按需求切割长度、搭配配套连接件就能快速完成框架组装，相比传统焊接钢结构，省去了表面除锈、喷漆、焊接变形校正的多道工序，组装完成的框架后期调整布局、拆解搬迁都更方便，在小批量定制化设备生产场景里的适配性非常突出。这款XCBL系列3x88规格的铝挤压型材，截面外轮廓尺寸控制在88mm×88mm的方正规格，截面壁厚经过针对性优化，在常规静态承重场景下，单根米长型材的垂直承重能力可以满足多数中型设备的机架承载需求，

　　截面四周设计有多道通长的T型槽结构，槽口尺寸适配行业通用的T型螺栓、方形螺母，不需要在型材本体上额外打孔攻丝，只需要将紧固件预置在槽道内滑动到对应安装位置，就能完成相邻型材、外置安装板、护板、脚轮、调节脚座的固定，大幅降低现场装配的加工量。从截面的结构设计来看，型材的四个边角位置都做了加强筋结构设计，挤压成型过程中通过模具精准控制金属流速，让加强筋位置的材料密度均匀，避免出现挤压缺陷导致的局部强度不足，同时槽道的内侧设计有定位凸台，当配套的密封条、封边条、有机玻璃板嵌入槽道时，凸台可以起到卡紧定位的作用，不需要额外打胶固定就能保证嵌装部件的牢固度，在设备防护类框架的应用中，这种结构可以快速完成透明防护板的安装，

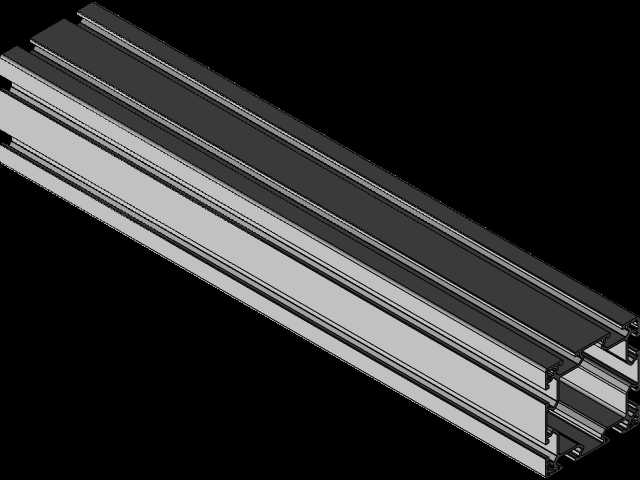

　　满足设备安全防护的围挡需求。在实际设备选型应用中，这类88mm规格的铝型材常被用作设备的主支撑立柱，搭配小规格的40系列、45系列铝型材做横向横梁，形成主次分明的框架结构，主立柱承担整体框架的垂直载荷，横向梁承担台面安装、设备部件挂载的载荷，型材的安装边界兼容性很强，底部可以搭配方形调节脚座，通过脚座的螺纹结构调整整体框架的水平度，适配地面不平整的车间安装环境，也可以搭配万向脚轮，做成可移动的设备推车、移动检测机架，满足生产场景里设备灵活转场的需求。型材的截面槽道还可以预置传感器安装座、管线槽卡扣，设备的气动管路、信号线缆可以直接沿着型材槽道布设，通过卡扣固定，不需要额外安装外置的走线槽，让整体框架的外观更整洁，同时线缆和管路被隐藏在槽道内侧，也能避免生产过程中物料剐蹭、人员勾挂带来的管线损坏风险。在三维建模过程中，这类铝型材的模型需要精准还原截面的每一处细节，包括T型槽的开口宽度、槽底深度、加强筋的厚度、边角的圆角尺寸，因为在后续的装配设计中，这些尺寸直接决定了配套连接件、安装附件能不能正常适配，比如T型螺栓的头部尺寸和槽口的配合间隙，如果模型尺寸存在偏差，实际装配时就会出现螺栓卡不进槽道、或者螺栓在槽道内晃动间隙过大的问题，影响框架的连接强度。另外型材的端面连接位置，需要预留配套角件、内置连接件的安装空间，在做框架整体装配设计时，要提前核算相邻型材连接时的尺寸干涉问题，比如两根垂直对接的型材，

　　端部的切割面垂直度要和模型里的基准面保持一致，避免实际组装时出现拼接缝隙过大、连接角度偏移的问题。这类挤压铝型材的表面一般做阳极氧化处理，氧化膜层厚度满足工业使用的耐磨、防腐蚀要求，在常规车间环境下长期使用不会出现表面锈蚀、氧化起皮的问题，相比碳钢焊接的框架，后期维护成本更低，也不会出现焊接位置锈液流挂污染车间地面的情况。在光伏支架的配套应用中，这类大截面的铝型材也可以作为光伏板的主支撑横梁，因为铝型材的自重比钢材轻很多，整体支架的载荷更小，同时铝材料的抗大气腐蚀性能更适合户外露天的使用场景，搭配不锈钢材质的紧固件，可以满足户外长期使用的寿命要求。在实验室设备机架、洁净车间设备框架的应用场景里，铝型材的表面光滑不容易积灰，擦拭清洁很方便，也符合洁净环境的使用要求，不会像碳钢喷漆框架那样，使用时间长了出现漆层脱落产生颗粒物污染洁净环境的问题。
