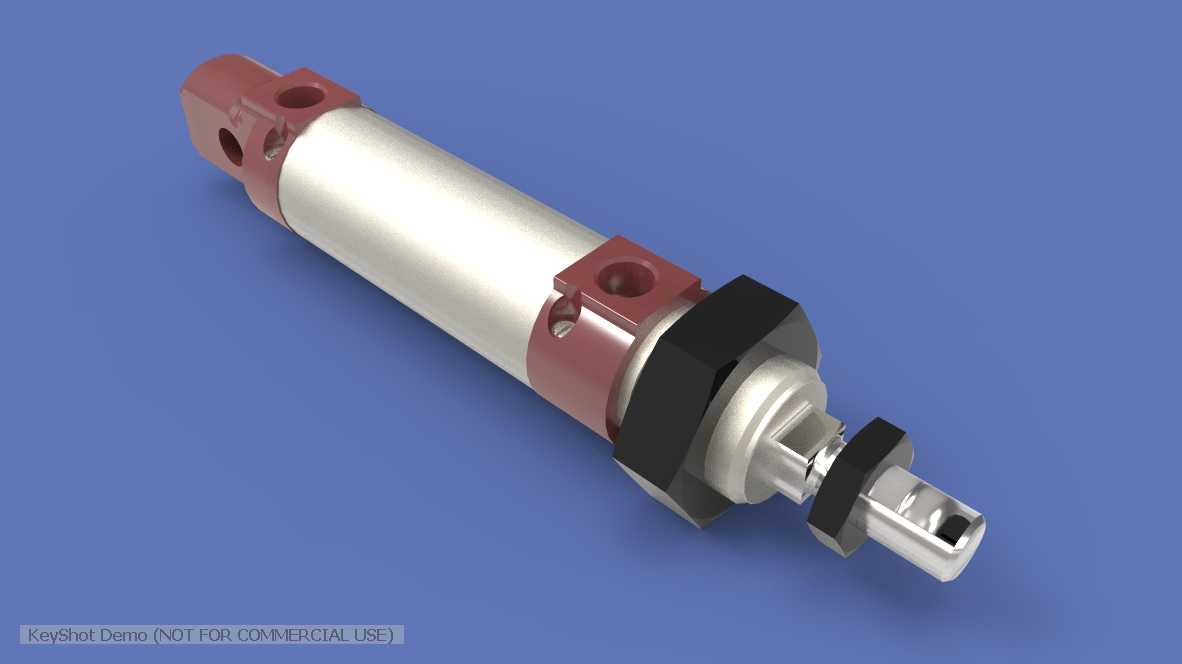

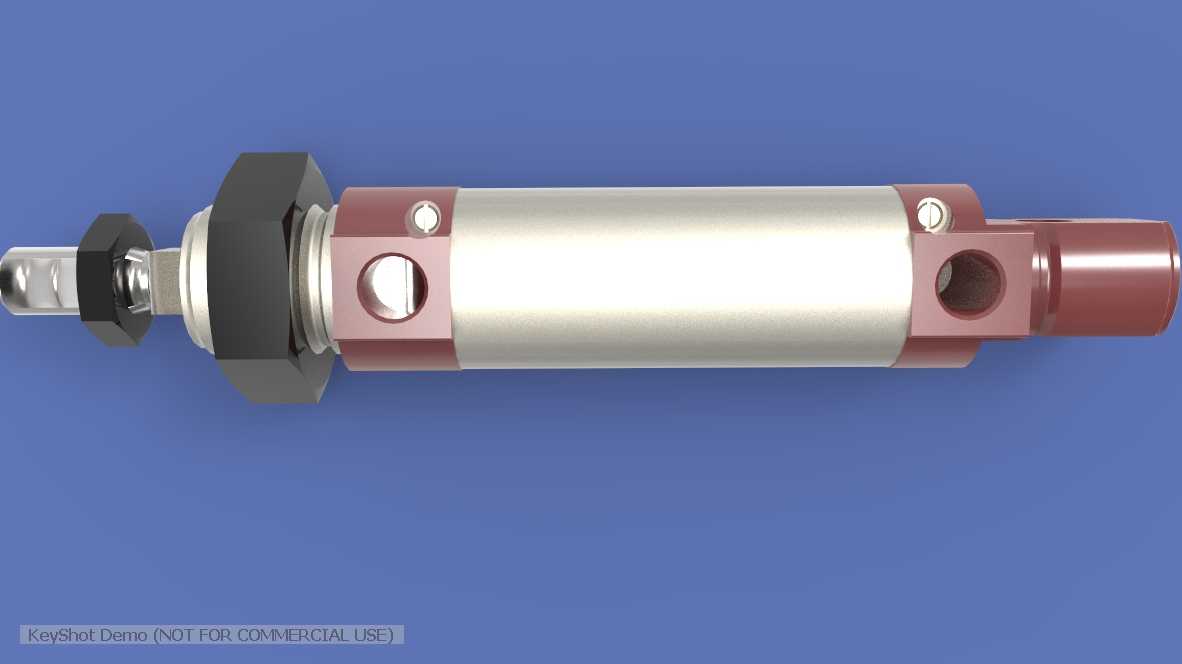

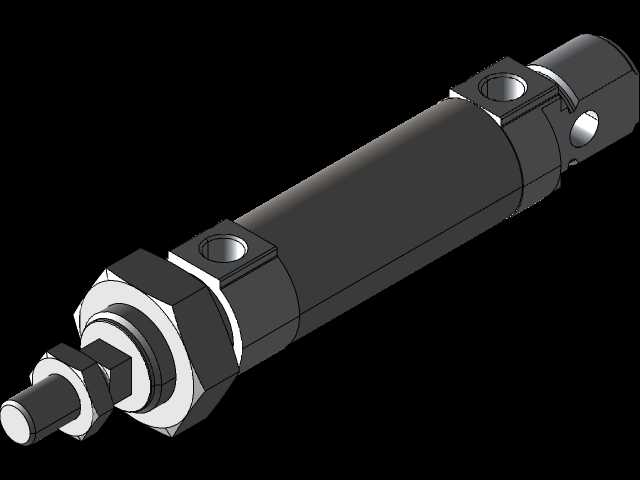

带防转结构的气动执行圆筒部件

　　在自动化生产线的工件定位、工装夹紧、短行程往复推送工位里，普通圆形气缸的活塞杆受负载侧向力、回转力矩影响时，很容易出现活塞杆周向转动的问题，直接导致执行端的工装位置偏移，轻则造成工件定位偏差、加工或装配尺寸超差，重则会撞坏周边的检测传感器、工装夹具，带来不必要的停机维护成本。这款带防转结构的气动圆筒，就是针对这类需要活塞杆保持固定周向角度的工况设计的，和常规圆形气缸相比，它不需要额外加装外部导向杆、防转挡块就能实现活塞杆的非回转动作，能大幅缩小安装所需的空间占比，在布局紧凑的小型自动化设备、轻工包装机械、电子元件组装治具里适配性很强。

　　从结构设计逻辑来看，这款部件没有采用复杂的异形活塞杆加工方案，而是在活塞杆内部集成了方形防转杆结构，防转杆一端固定在缸体尾端的端盖位置，活塞杆内部加工出和方形杆精准配合的导向内孔，当活塞带动活塞杆做轴向伸缩动作时，方形导向杆会限制活塞杆的周向转动自由度，相比在活塞杆外部加装导向轴的防转方案，这种内置式的结构不会额外增加缸体的径向尺寸，也避免了外部导向结构容易积尘、卡滞的问题，在有少量粉尘、切削液飞溅的机加工上下料工位也能稳定运行。缸筒部分采用标准的圆形薄壁缸体结构，和同缸径的标准圆形气缸安装尺寸保持通用，端盖和缸筒的连接采用径向密封+卡簧固定的方式，拆装维护时不需要专用工具，更换密封件的流程和常规标准气缸一致，能降低现场运维的配件储备成本。

　　安装边界方面，这款部件的前端和尾端都预留了标准的销轴安装孔，既可以采用尾部铰接的安装方式适配需要小角度摆动的压紧工位，也可以通过前端的安装法兰将缸体固定在设备立板上，前端活塞杆的连接端采用标准的外螺纹+扁位结构，和常规的气缸连接附件、浮动接头完全通用，不需要单独定制连接配件。需要注意的是，因为内置了方形防转杆，这款部件的行程不能做的过长，否则方形导向杆的长径比过大会出现挠曲变形，反而会导致活塞杆动作卡滞，所以它更适合100mm以内短行程的防转执行场景，在选型时要提前核算负载的回转力矩，避免侧向力矩过大导致防转杆出现磨损、变形。

　　实际使用场景里，这类防转圆筒常被用在丝印工位的网版升降、小型工件的姿态扶正、标签贴附的压合动作里，这些工位的执行端都需要保持固定的周向角度，不能出现活塞杆转动的情况，如果用普通圆形气缸搭配外部防转结构，往往会因为安装空间不足导致布局困难，而这款内置防转结构的圆筒部件，径向尺寸和标准圆形气缸一致，不需要修改原有设备的安装孔位就能直接替换，在老旧设备的防转改造项目里也能快速适配。气路接口设置在缸体的侧部端盖位置，接口规格和同缸径标准气缸一致，现场配管时不需要单独转换接头，端盖内部集成了缓冲气垫结构，在活塞运行到行程端点时能缓冲冲击，避免硬碰撞带来的部件松动、噪音过大的问题，适合在有噪音管控要求的车间环境里使用。
