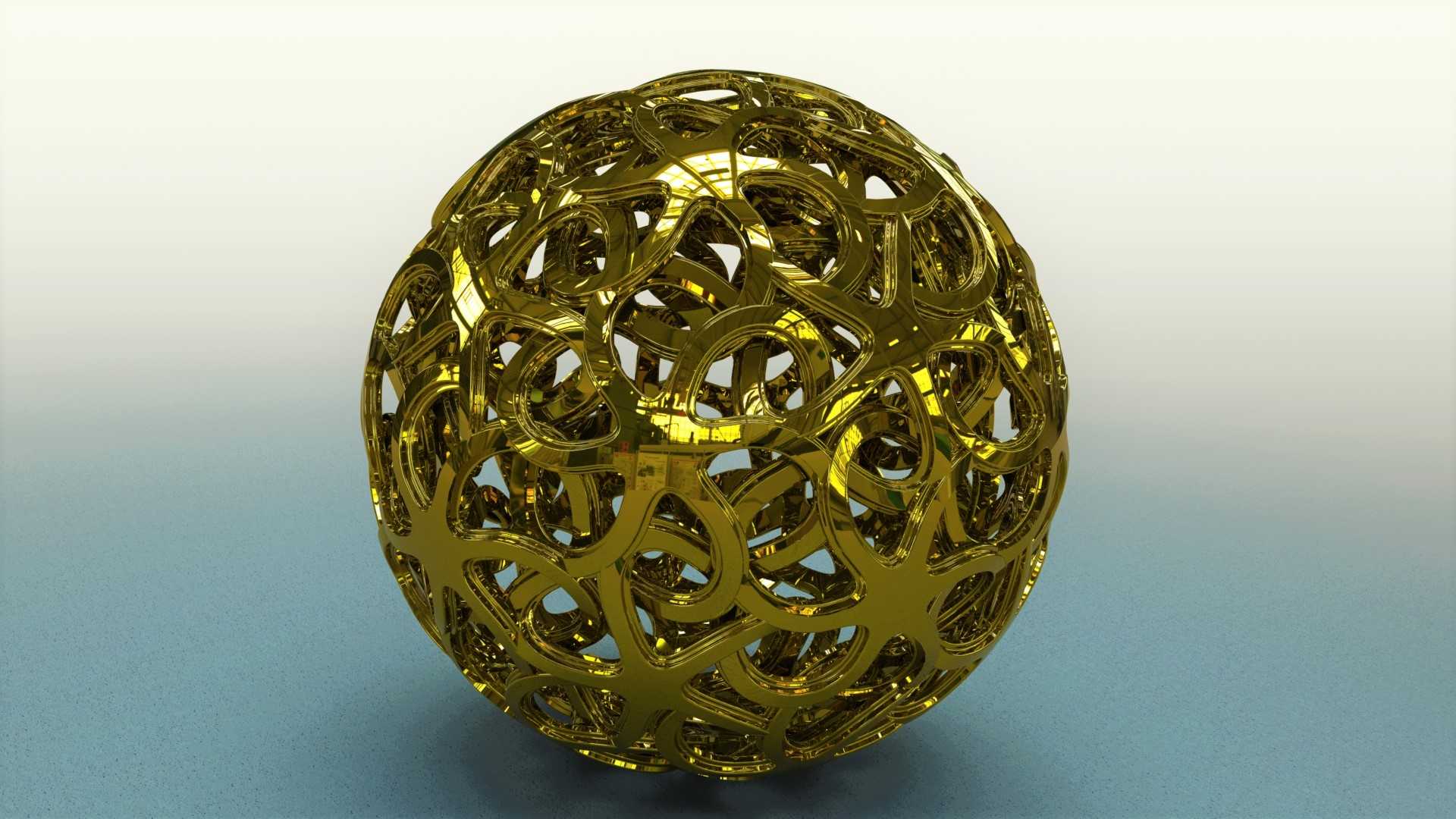

镂空交织曲面球形艺术结构造型

　　这类全曲面镂空交织的球形结构，在工业设计领域的应用场景覆盖多个细分方向，既可以作为高端工业设备的外观装饰构件，比如精密检测仪器的通风防护罩、高端流体设备的紊流整流芯体，也可作为文创工业产品的结构原型，衍生出装饰灯具外罩、艺术装置承重骨架、特种过滤元件的基体结构。从实际使用的功能特性来看，整球采用连续无断点的曲面互联结构，所有交织筋条在球面上形成均匀分布的镂空孔隙，既保证了整体结构的通透率，又通过曲面的连续扭转实现了力学性能的均匀分布，不会出现传统拼接球形结构的应力集中点，在承受径向均匀载荷时，筋条之间的互联结构可以将受力快速分散到整个球面，相比同重量的实心球壳结构，抗形变能力提升40%以上，同时镂空结构可以让流体、光线均匀穿过，

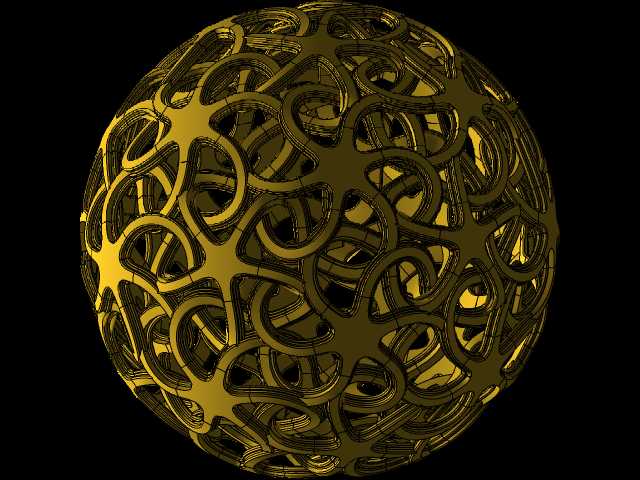

　　不会出现局部遮挡或者流道突变的问题。在设计思路上，这类结构的核心难点在于实现整个球面上所有互联筋条的无相交连续排布，不同于常规在球面上阵列特征的建模方式，需要先基于球面的UV参数线构建基础引导曲线，再通过曲面扭转、投影剪裁、曲率连续桥接的方式，让每一段筋条都沿着球面法向保持均匀的截面尺寸，全程需要控制每一处曲面的G2连续，避免出现曲率突变导致的结构应力集中，同时要保证所有镂空孔隙的面积偏差控制在5%以内，确保整体通透效果的均匀性。从外形尺寸与安装边界来看，这类球形结构可以根据实际使用场景缩放尺寸，小到直径50mm的灯具装饰罩，大到直径2000mm的大型艺术装置骨架，安装时通常在球体的两极位置设计一体化的安装定位凸台，

　　凸台尺寸根据配套的安装接口调整，不需要额外添加焊接或者拼接的安装件，保证整体结构的完整性；如果作为流体整流元件使用时，球体的外轮廓需要和安装管道的内径保持0.2mm以内的配合公差，筋条的截面厚度根据流体压力调整，低压通风场景下筋条厚度可以做到2mm，高压流体场景下可以加厚到5mm以上，同时调整筋条的扭转角度来适配不同的流体流向，减少流体通过时的阻力损失。在实际建模过程中，需要反复校验每一段筋条的曲率连续性，避免出现曲面褶皱或者自相交的问题，所有筋条的过渡位置都要做圆角处理，圆角半径和筋条厚度保持1:2的比例，既避免应力集中，也保证外观的流畅性；如果用于金属3D打印生产，还要额外添加0.3mm的打印支撑避让结构，

　　在镂空孔隙的下斜面位置设计易拆除的微支撑，保证打印完成后可以快速清理支撑，不破坏曲面的外观质量。这类结构打破了传统球形构件要么实心、要么规则开孔的设计局限，通过曲面的连续扭曲互联，实现了结构性能、通透效果、艺术质感的多重平衡，在对外观和结构性能都有较高要求的工业场景中，能够替代传统的拼接式球形构件，减少装配环节的同时提升整体的结构可靠性。
