Ender3Pro打印机多部件改装结构组件

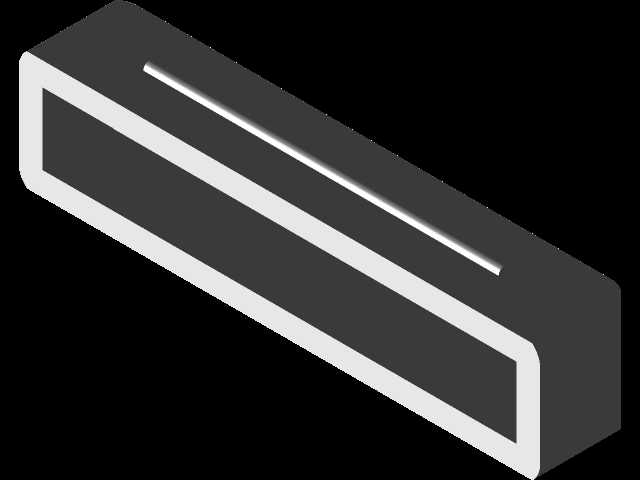

　　桌面级FDM3D打印机在长时间连续作业场景下，原厂结构往往存在不少实际使用中的痛点，不少用户会根据自身工位布局、使用习惯做针对性的结构改装，这套适配Creality Ender 3 Pro的多部件结构，就是围绕日常打印作业里的高频问题做的定向优化设计。先从工位实际使用的场景来看，多数桌面3D打印机都会放置在工作台靠近显示器的位置，原厂设备的走线没有做专门的约束，打印过程中喷头来回移动时，后盖引出的线缆很容易和机架、打印平台边缘产生剐蹭，时间久了线缆外层绝缘皮磨损，轻则出现信号中断导致打印断料、丢步，重则可能引发短路风险，这套结构里的线缆夹持导槽，就是专门针对这个问题设计的，导槽的内槽尺寸刚好适配设备原厂的线缆外径，

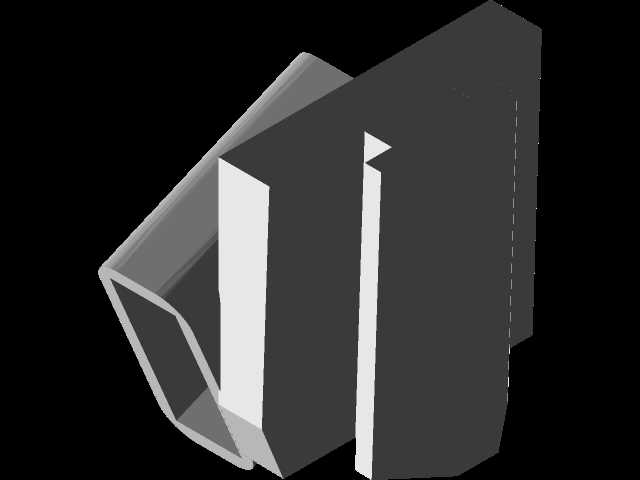

　　安装时顺着后盖出线位置固定，能把散露的线缆完全约束在槽体内，走线方向顺着机架立柱排布，不会和运动部件产生运动干涉。再看设备前端的散热风扇部分，原厂风扇的出风方向直吹打印件的同时，也会把气流带向喷头加热块周边，容易导致加热块温度波动，而且高速运转时的风切噪音很明显，尤其是夜间小批量打印时，噪音问题会影响周边办公环境，这套结构里的风扇消音组件，在不改变风扇原有安装孔位的前提下，通过弧形导风结构把气流精准导向打印件冷却区域，同时在风道内壁做了阶梯式的消音结构，能打散高速气流产生的紊流，降低风噪的同时还能提升冷却气流的集中度，减少打印件翘边、层间粘结不良的概率。显示器固定支架部分的设计，是考虑到不少用户会把打印机放在工作台侧方，

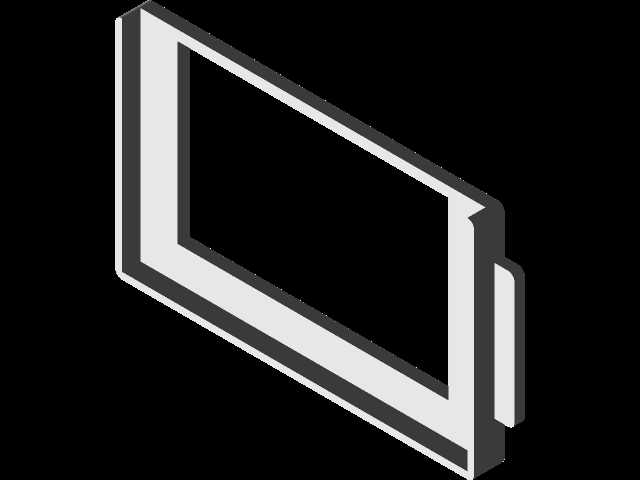

　　原厂显示器的固定角度不可调，操作时需要侧身查看参数、调整打印进度，这套支架采用卡扣式安装结构，不需要在原有设备机架上打孔，直接卡合在型材的标准槽位上，支架的连接位置预留了微小的角度调节余量，用户可以根据自己的坐姿、设备摆放高度调整显示器的俯仰角度，操作时不需要刻意侧身就能看清屏幕上的温度、进度参数。整套结构的安装边界完全适配Ender 3 Pro的原厂机架尺寸，所有部件的安装位置都避开了X轴、Y轴的运动行程，不会影响打印平台的最大成型尺寸，各个部件之间的连接位置都做了圆角过渡，没有尖锐的棱角，安装时不需要额外做打磨处理，直接用原厂的螺丝就能完成固定，不需要额外采购定制紧固件。从设计思路上来说，整套部件没有改动设备的核心运动结构，全部属于附加式的改装组件，用户可以根据自己的实际需求选择安装对应的部件，不需要一次性全部加装，比如工位走线比较规整的用户，可以只加装风扇消音组件来降低打印噪音，经常调整设备摆放位置的用户，可以优先加装线缆导槽来避免走线剐蹭，显示器角度不合适的用户可以单独加装固定支架。每个部件的壁厚都控制在2mm左右，既保证了结构强度，安装后不会因为设备运行的震动出现松脱，也不会因为壁厚过大导致打印耗时过长、耗材用量过多，部件的拼接位置都做了定位止口，安装时不需要反复调整对位，顺着止口卡合就能对准安装孔位，降低了改装的操作门槛。另外，考虑到桌面级3D打印机的使用环境多为小型工作室、个人工坊，设备周边往往会摆放工具、耗材等杂物，

　　这套结构的所有外露面都做了顺滑的弧面处理，没有突出的挂钩、棱角，不会剐蹭到周边摆放的物品，也不会在用户操作设备时刮碰到手臂。线缆导槽的出线位置还做了防弯折的圆弧过渡，线缆从槽体引出时不会出现小角度弯折，能延长线缆的使用寿命，避免长期弯折导致的线芯断裂。风扇消音组件的进风位置预留了防尘网的安装槽位，用户可以根据使用环境的粉尘情况加装薄款防尘网，减少粉尘进入风扇轴承，延长风扇的使用寿命，同时也能减少粉尘被气流吹到打印件表面，影响打印件的表面质量。显示器支架的卡合位置做了防滑的纹路设计，卡合在铝型材槽位上之后，即使经常触碰屏幕调整参数，支架也不会出现滑移、角度偏移的情况，不需要反复紧固螺丝。整套结构的各个部件在设计时都考虑了FDM打印的工艺特性，所有面的打印角度都大于45度，打印时不需要添加过多支撑，减少支撑拆除后的打磨工作量，打印完成后简单去除支撑毛刺就能直接安装使用，对于有一定打印经验的用户来说，自己就能完成所有部件的打印和安装，不需要找外部加工渠道，改装成本很低。
