Fusion360渲染发光灯泡创意结构设计

　　做机械结构设计久了，很多人会忽略渲染环节对方案展示的加成作用，这次做的灯泡发光效果演示，本质上是给后续做照明类零部件、设备状态指示灯结构的团队做渲染参考用的。很多车间里的设备状态灯、小型照明组件，在做方案汇报的时候如果只放素模，甲方或者跨部门同事很难直观get到点亮后的视觉效果，尤其是涉及到透光件、金属反光件的配合，靠文字描述远不如一张带真实光影的渲染图来得直接。

　　先从实际应用场景说，这类灯泡结构的参考模型，不光能用来做民用照明产品的方案演示，更多时候是给工业设备的状态指示模块、小型便携照明工具、甚至是文创类工业风产品做结构参考。比如车间里的机床操作面板指示灯、自动化产线的故障提示灯，还有现在很多做工业风桌面摆件的团队，都会用到类似的灯泡结构，需要提前模拟点亮后的光晕、金属件反光、玻璃件折射的效果，避免开模或者打样之后才发现视觉效果达不到预期，浪费打样成本。

　　从结构设计的角度拆解这个模型，灯头部分采用的是标准螺纹接口的结构设计，螺纹的牙距、牙型都参考了常规小功率灯泡的通用规格，安装边界上预留了足够的拧入空间，和常规灯座的配合公差控制在常用的间隙配合范围内，不管是做实际结构装配验证还是渲染演示，都能直接适配通用的灯座模型。玻璃泡壳部分做了薄壁结构处理，壁厚参考了实际玻璃泡壳的常用厚度，透光属性设置的时候特意区分了玻璃本身的透射率和内部发光源的光照强度，这样渲染出来的效果不会出现过曝或者光线透不出来的问题。

　　做这个模型的时候，最先确定的是发光源的位置，没有把光源直接贴在泡壳内壁，而是往灯头内部收了一点，模拟实际灯泡里灯丝或者灯珠的安装位置，这样光线从泡壳里透出来的时候，会在泡壳表面形成自然的亮度渐变，靠近光源的位置亮度高，边缘位置亮度稍低，和真实灯泡点亮的效果一致。金属灯头部分做了滚花和螺纹的细节，滚花的纹理深度参考了实际手动拧装灯泡的防滑需求，纹理不会太浅导致打滑，也不会太深增加不必要的加工成本，渲染的时候金属材质的粗糙度特意调得稍高一点，模拟镀锌或者镀镍灯头的哑光金属质感，不会出现镜面一样不真实的反光。

　　安装边界这块，整个灯泡模型的总长度、最大外径都参考了常规小功率指示灯泡的尺寸，在装配到设备面板或者灯座上的时候，不会和周边的结构件产生干涉，泡壳部分的圆弧过渡做了连续曲率处理，没有出现曲面褶皱或者破面，不管是导入到其他渲染软件里做场景搭建，还是拆件做结构修改，都能直接使用。很多人做渲染模型的时候容易忽略结构的合理性，做出来的模型看着效果还行，但是实际要拆件做结构验证的时候就会发现壁厚不均、螺纹不对、安装位缺失的问题，这个模型在做的时候就兼顾了渲染效果和结构合理性，哪怕后续要基于这个模型改造成实际可生产的灯泡结构，也只需要调整局部的壁厚和安装卡扣，不用重新做整体结构。

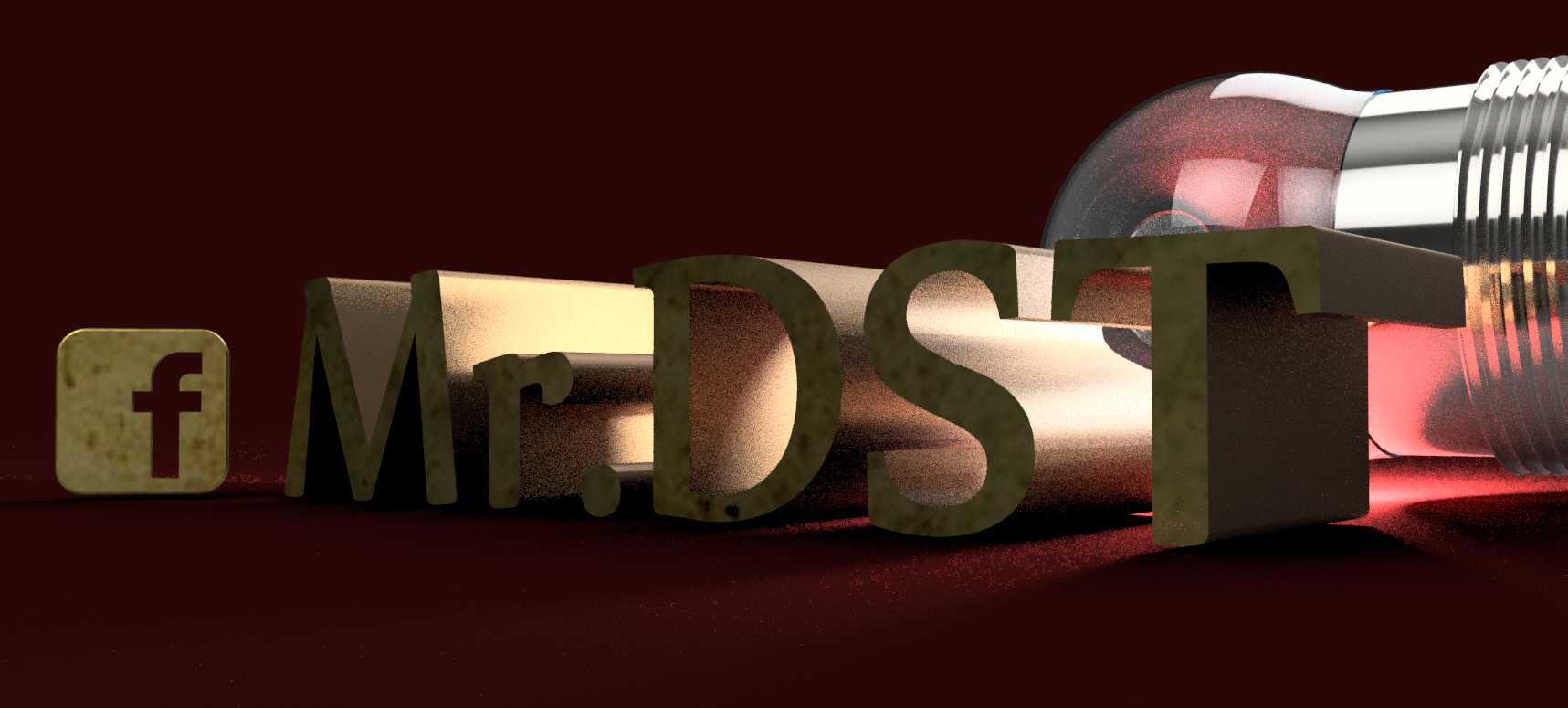

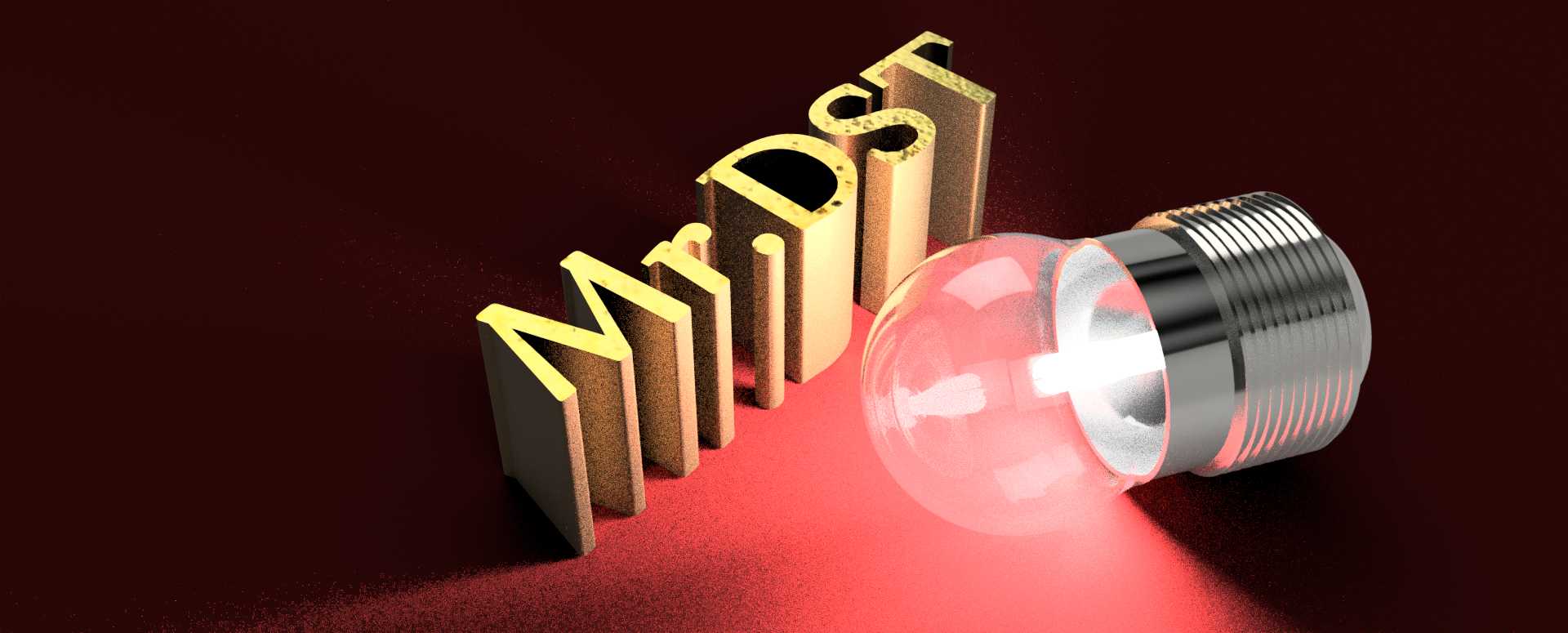

　　另外在光影设置上，特意把环境光压得比较暗，突出灯泡本身的发光效果，光线照射到周边平面上形成的红色光晕，是模拟彩色灯泡或者带柔光罩的灯泡的发光效果，做这类效果的时候要注意光线的衰减距离，不能让光线无限传播，要符合真实光源的衰减规律，金属灯头部分会接收到泡壳透出来的红光反射，这部分细节也做了处理，不会出现灯头完全不受发光源影响的违和感。很多新手做发光效果的时候，只给泡壳加自发光材质，不考虑光源对周边部件和环境的影响，渲染出来的效果就会很假，这个模型的渲染设置可以直接给做照明类产品渲染的工程师做参数参考，不用再反复调试光源位置和材质参数。

　　从功能特性上来说，这个模型的结构拆分很清晰，灯头、泡壳、内部发光源都是独立的部件，可以单独隐藏或者修改材质，比如要做透明泡壳、磨砂泡壳、彩色泡壳的效果，只需要修改泡壳部件的材质参数就行，要换不同接口的灯头，也只需要替换灯头部件，不用改动整体的装配关系。在做设备指示灯设计的时候，经常需要根据设备的整体配色调整灯泡的发光颜色和泡壳透明度，这种独立拆分的结构能大幅改图的效率，不用每次调整都重新建模。

　　实际工程应用里，很多做非标设备的工程师，在出方案的时候需要给客户展示设备运行时的指示灯状态，比如设备正常运行时亮绿灯、故障时亮红灯、待机时亮黄灯，如果只用静态的颜色块标注，客户很难理解实际点亮后的视觉效果，用这个模型的渲染参数，只需要替换光源颜色，就能快速出不同状态下的指示灯效果图，让方案展示更直观。还有做消费类照明产品的团队，在前期概念设计阶段，不需要做详细的内部电路结构，用这个模型调整外形尺寸和材质，就能快速出不同外观方案的渲染图，用来做内部评审或者客户提案，能节省大量的前期建模时间。
