麦克马斯特杠杆式气动压紧夹具结构

　　在自动化产线的工件定位装夹环节，这类杠杆式气动压紧夹具的应用覆盖了机加工上下料、装配工位定位、焊接工装夹持、检测工位固定等多个场景，相比手动螺旋压紧结构，它能通过气压驱动实现快速夹紧与松开，单工位动作耗时可控制在0.5秒以内，能大幅降低操作人员的装夹劳动强度，同时保证不同批次工件的夹紧力一致性，避免手动装夹时力度不均导致的工件变形、定位偏移问题。从实际使用场景来看，这类夹具常布置在工装板的定位基准侧，配合定位销、支撑块完成工件的六点定位，尤其适合薄壁铝件、小型冲压件、注塑件的侧面压紧作业，不会因为压紧点接触面积过小压伤工件表面，也不会因为压紧行程不足无法适配不同厚度的同系列工件。

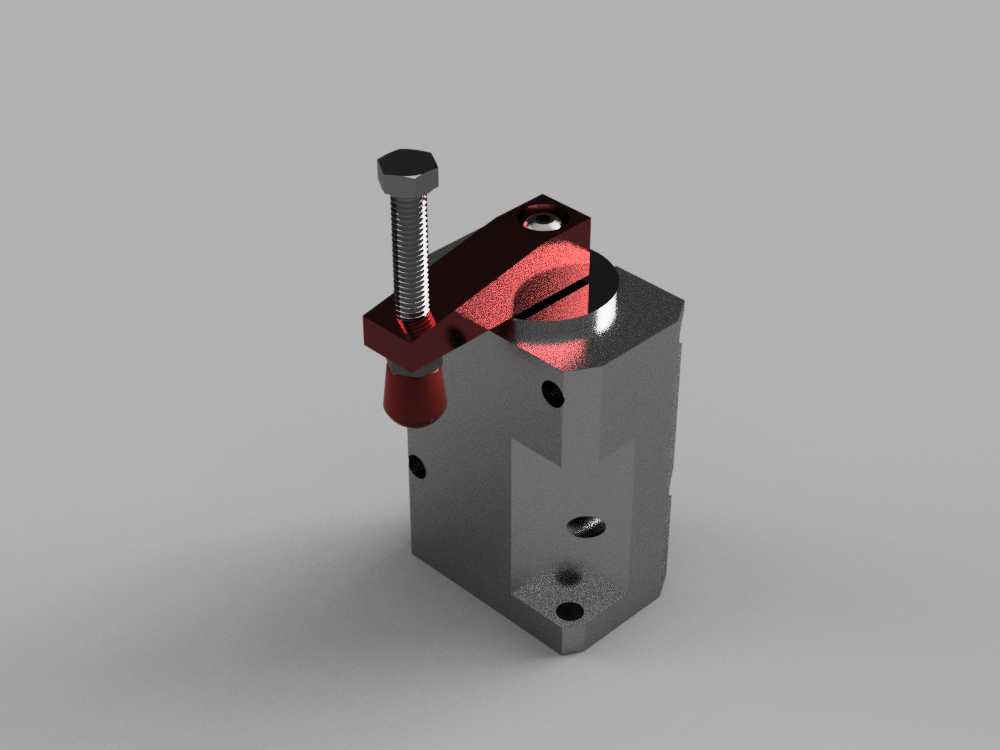

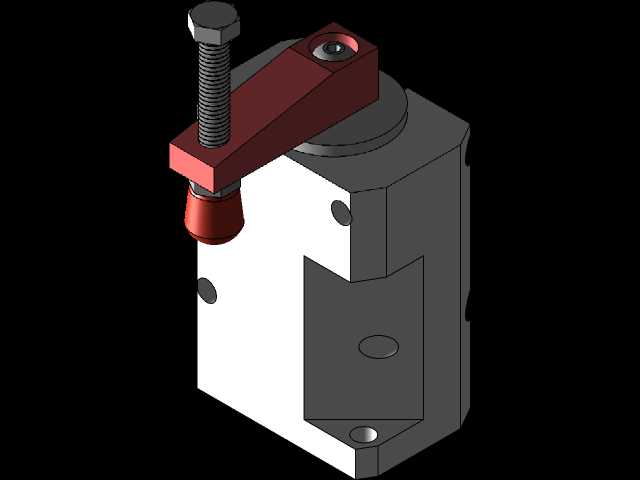

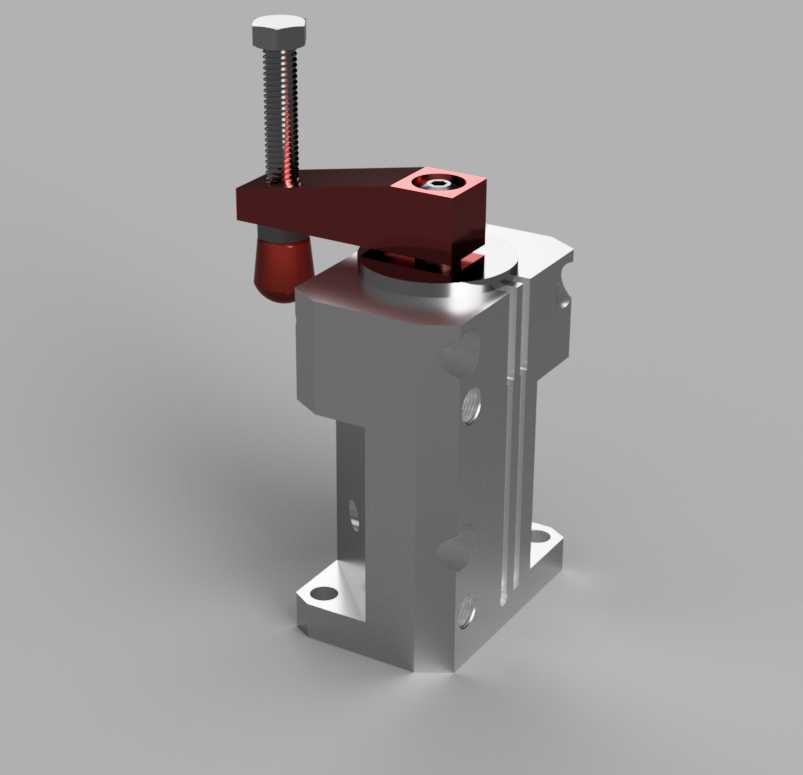

　　从功能特性上看，这款夹具采用杠杆增力结构，气缸内置的活塞输出直线推力后，通过转轴带动压臂做圆弧摆动，最终在压头位置形成垂直向下的压紧力，增力比可以达到3:1，在0.5MPa的常规工厂供气压力下，压头输出的压紧力可以达到800N以上，完全满足多数小型零部件的装夹刚性需求。压臂的摆动行程设计预留了足够的工件取放空间，松开状态下压臂抬起高度可以达到25mm，操作人员或者机械手取放工件时不会和压臂发生干涉，压头位置采用了可调式的接触头，带缓冲橡胶垫的接触端可以根据工件的实际高度做±5mm的微调，补偿工件的厚度公差，同时避免刚性接触刮花工件的已加工表面。夹具本体的侧面和底面都设计了安装孔位，既可以从底面用内六角螺丝锁附在工装基板上，也可以通过侧面的安装孔做侧装固定，适配不同的工装布局需求，本体上的多个通孔是气路通道和工艺减重孔，在保证本体刚性的前提下尽可能降低了夹具自身重量，减少工装板的负载。

　　从设计思路层面拆解，这款夹具的结构完全围绕装夹稳定性、维护便捷性两个核心需求展开，本体采用方块式的整体结构，所有的转轴、气缸腔都集成在本体内部，没有外露的气管或者传动部件，避免车间内的切削液、焊渣、灰尘进入传动间隙导致卡滞，延长夹具的无故障运行时间。压臂和本体的连接采用耐磨销轴配合铜套的结构，长期往复摆动也不会出现转轴磨损导致的压臂晃动，保证压紧位置的重复精度可以控制在0.02mm以内，满足精密加工工位的定位要求。气缸的密封件采用耐油耐磨的丁腈橡胶材质，可以适配工厂内含有少量油雾的压缩空气，不会因为长期使用出现密封件老化漏气的问题，气缸的进出气口设计在本体的后侧，接气管后不会和周边的工装部件产生干涉，气路接口采用标准的M5螺纹，和常规的气动快插接头完全兼容，不需要额外做转接配件。

　　关于安装边界与尺寸适配，这款夹具的本体轮廓尺寸控制在长48mm、宽32mm、高度方向压紧状态下总高72mm，属于紧凑型的气动压紧夹具，不会占用过多的工装板安装空间，适合在多工位密集排布的工装板上使用。底面安装孔的孔距为30mm，采用M6的内六角螺丝固定，安装时只需要在工装基板上加工对应的沉头孔和定位销孔即可完成固定，不需要额外做复杂的安装结构。压臂的压紧点距离本体侧面的水平距离为22mm，也就是说只要工件的压紧边距离安装基准面不超过20mm，都可以用这款夹具完成固定，适配的工件厚度范围在3mm到20mm之间，覆盖了绝大多数小型机械零部件的装夹厚度需求。在实际选型搭配时，需要注意供气压力不要超过0.7MPa，避免压力过大导致压臂受力过载变形，同时要保证压头的接触点完全落在工件的支撑面上，不要出现压空或者压在工件悬空位置的情况，防止工件压紧后出现翘曲变形，影响后续加工或者装配的精度。如果是用于焊接工位，可以更换为金属材质的压头，避免焊接飞溅烫坏橡胶缓冲垫，如果是用于洁净装配工位，可以在排气口加装消音器，降低气缸动作时的排气噪音，满足车间的噪音管控要求。
