激光光源指向校准调整工装夹具

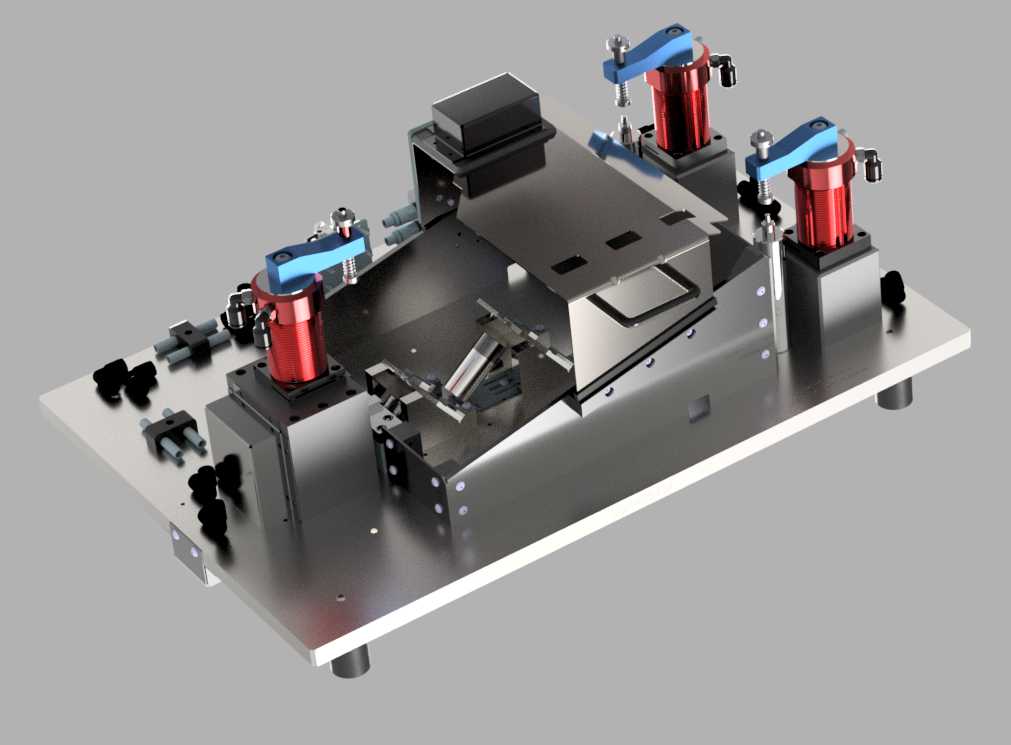

　　在激光加工、光学检测、激光雷达标定这类对光路指向精度要求极高的生产与调试场景中，激光源的初始指向偏差会直接导致后续光路系统校准工作量陡增，甚至出现整机组装后光轴偏移超差、无法满足工艺精度要求的问题，这套调整夹具正是为解决这类装调痛点设计的专用工装。整套夹具采用底板集成式布局，所有功能组件全部安装在一块经平面度处理的钢制基准底板上，底板预留的安装孔位可直接固定在光学调试平台或生产线的装配工位台面上，安装边界可适配多数常规光学调试工位的台面尺寸，无需额外制作转接板即可完成部署。夹具上共配置三组快速压紧组件，采用手动杠杆式压钳搭配红色气动辅助支撑结构，压头位置可根据待装调激光源的壳体外形做横向与纵向的位置微调，压接端包覆软性防护垫，

　　避免装夹过程中刮伤激光源的外壳漆面或精密接口；压紧动作可通过手动扳动压钳手柄快速完成，配合气动支撑的顶紧力，可在10秒内完成单台激光源的装夹固定，装夹后激光源的壳体不会出现侧向滑移或角度偏移，重复装夹的位置一致性可控制在0.02mm范围内，完全满足光路调试的基准精度要求。夹具的定位基准面采用阶梯式设计，针对不同外形尺寸的激光源壳体，设置了多组可更换的定位挡块，挡块通过内六角螺丝固定在底板的T型槽内，更换不同规格挡块即可适配多款同系列不同功率的激光源装夹需求，无需重新调整整套夹具的基准坐标。在激光源的出光方向对应位置，夹具预留了标准光学靶标安装位，可直接插入百分表、光功率计靶座或者校准用的十字分划板，

　　调试人员在装夹完成后无需额外搭建靶标支架，即可直接观察激光光斑的落点位置，通过夹具上预留的微调旋钮对激光源的俯仰、偏航角度做微米级调整，直到光斑落在靶标预设的校准点位上，即可完成激光源的指向校准。整套夹具的设计思路完全围绕一线装调人员的操作习惯展开，所有操作手柄、调节旋钮全部布置在操作人员的正面及两侧易触及的区域，无需探身或绕过夹具即可完成全部装夹、调整、锁紧动作；夹具的底板边缘做了倒角处理，所有外露的紧固件全部采用内六角沉头设计，避免操作过程中剐蹭操作人员的衣物或皮肤。考虑到装调工位可能存在的少量灰尘、切削液溅落问题，夹具的所有滑动配合面都做了硬质阳极氧化处理，压钳的铰接位置配置了防尘油封，长期使用不会出现卡顿或锈蚀问题，

　　日常维护仅需定期在滑动面涂抹少量润滑脂即可。在实际产线应用中，这套夹具可将单台激光源的指向校准时间从原来的15分钟压缩至3分钟以内，同时大幅降低不同操作人员装夹带来的人为误差，统一装夹基准后，后续整机组装环节的光路复调率可降低70%以上，尤其适合中小批量激光类产品的装配调试工位使用，也可作为实验室激光源的固定校准台使用，适配多种不同封装形式的固体激光器、半导体激光器的装夹调整需求。夹具底部配置了四个可调式支撑脚，可在不平整的台面上通过调整支撑脚高度将基准底板调至水平状态，无需依赖高精度的光学平台即可获得稳定的装夹基准，进一步拓展了工装的使用场景，即使在外出上门调试设备的场景下，也可将夹具放置在普通工作台面上快速调平后开展校准工作。
