铃木Raider150摩托车后脚踏支架结构

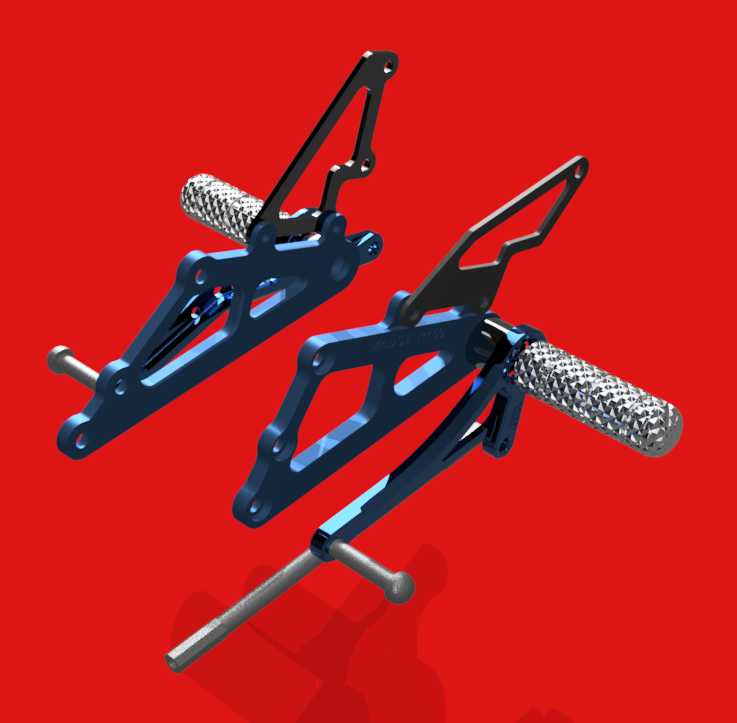

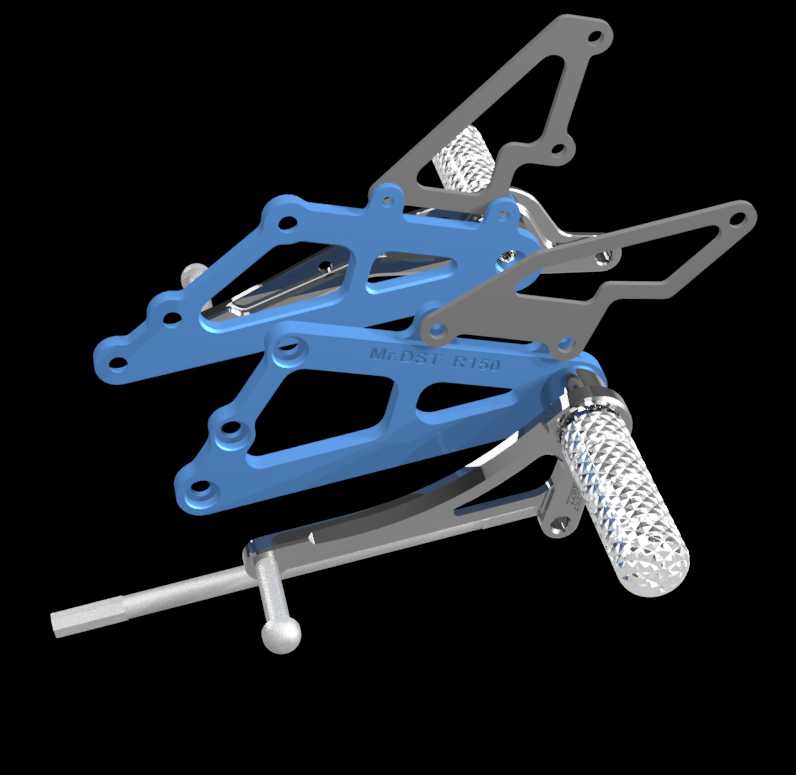

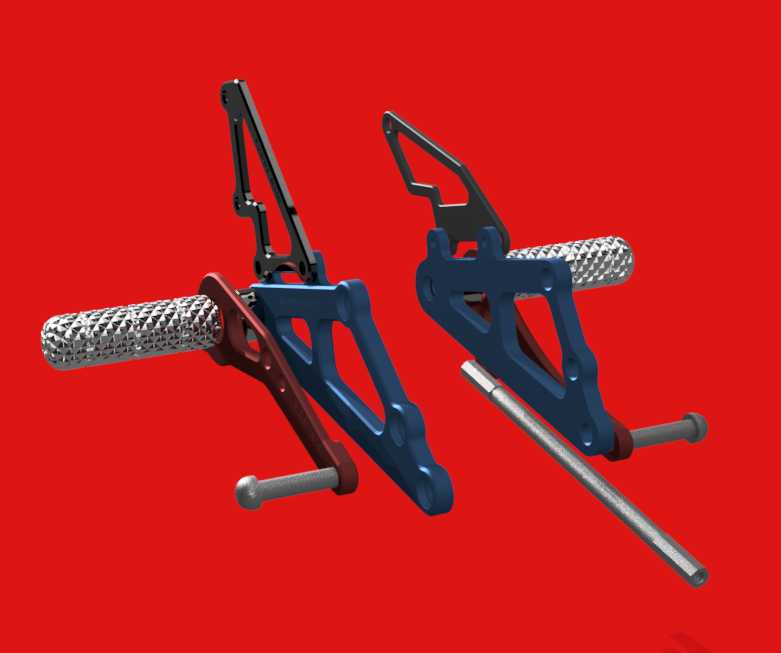

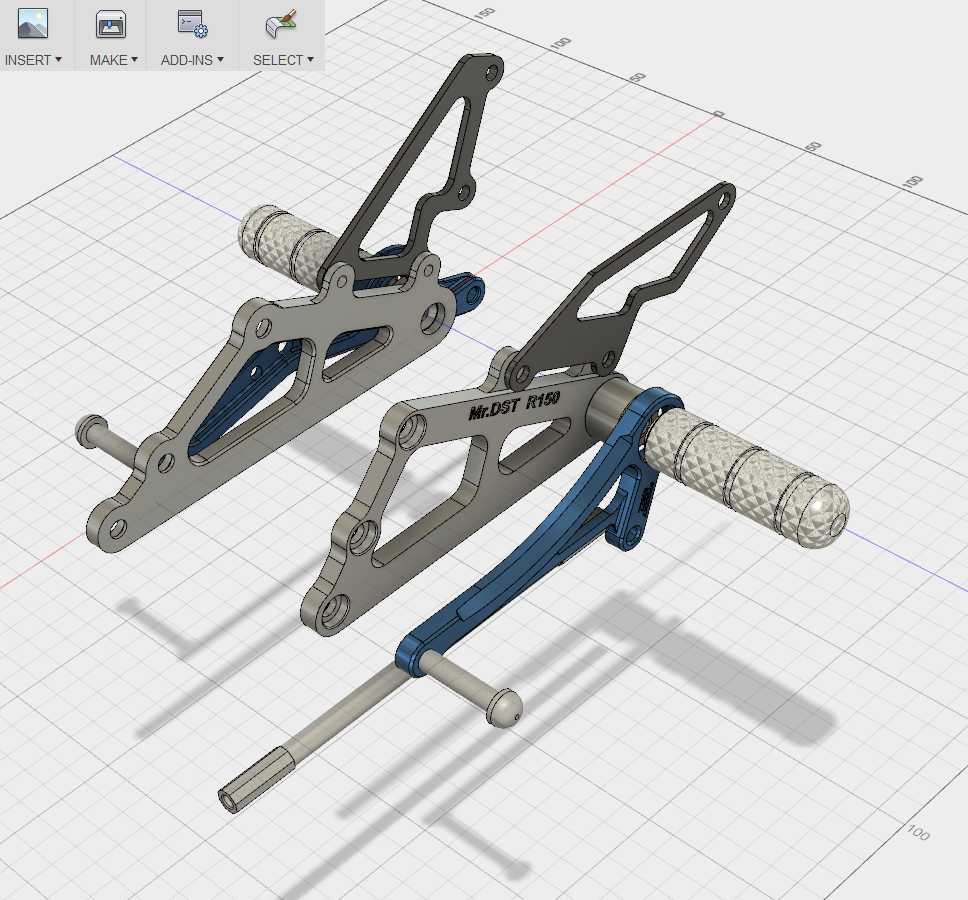

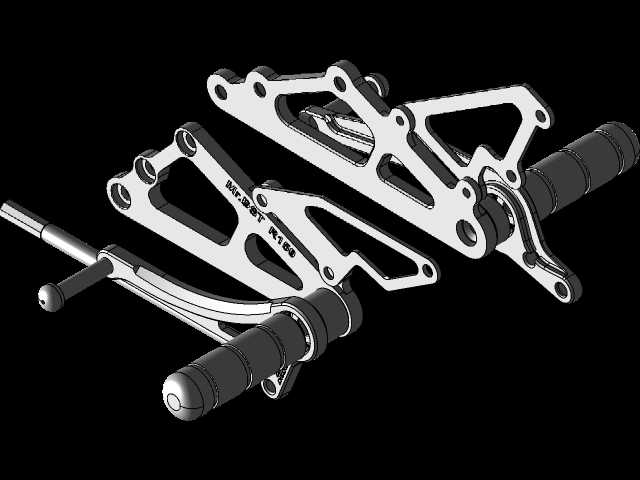

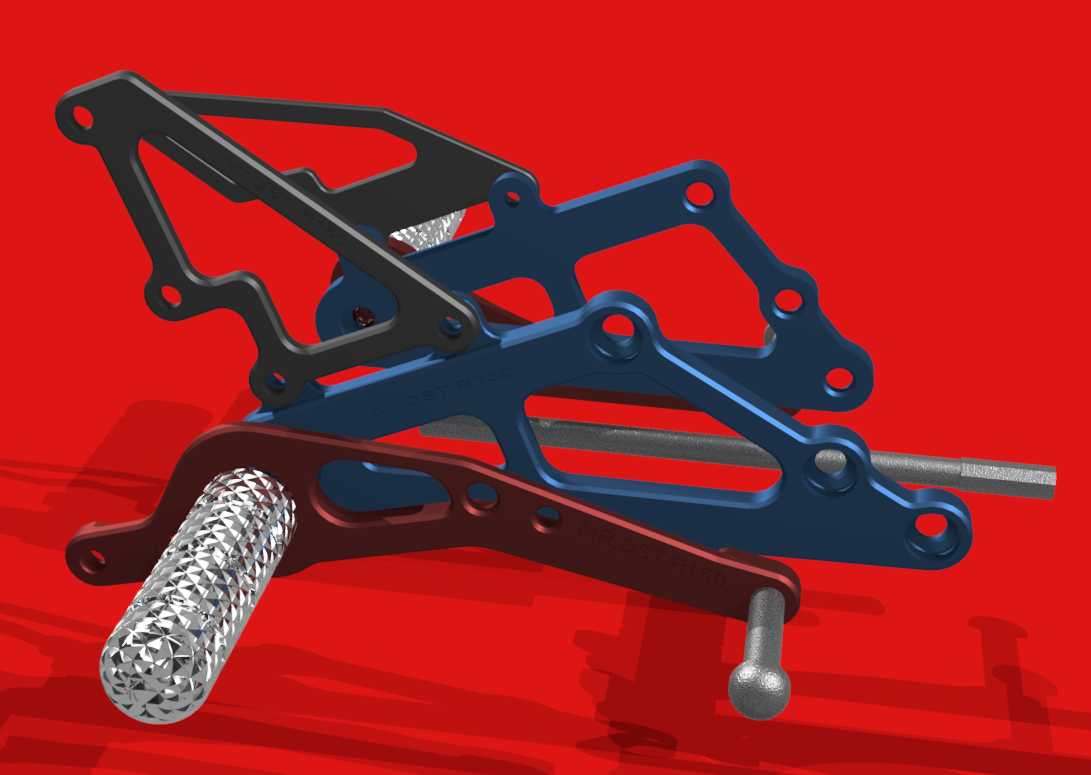

　　这套结构件主要适配小排量运动型跨骑摩托车的后置脚踏安装需求，日常骑行场景中，除了常规的单人驾驶脚踏承托功能外，也能满足后座乘员的脚部放置需求，同时在赛道驾驶、激烈驾驶场景下，也可作为驾驶员调整骑乘姿势、夹持车身的受力支点，适配街道通勤、山路跑山、赛道练习等多种骑乘场景的使用要求。从结构设计逻辑来看，整体采用分体式镂空支架构型，主承力板件选用铝合金材质的轻量化设计思路，在保证结构强度满足骑乘动态受力要求的前提下，尽可能削减非受力区域的材料余量，通过多段三角形镂空的构型分散脚踏传递来的踩踏载荷，避免应力集中在单一支点位置，同时也能降低整车非簧载质量，提升车辆操控响应灵敏度。支架上预留的多组安装孔位，分别对应车架连接点、脚踏转轴固定点、

　　换挡/后刹拉杆安装位，孔位公差按照摩托车通用装配精度要求设定，保证安装后各活动部件无卡滞、无虚位，相邻运动部件之间预留足够的安全间隙，避免车辆行驶过程中因振动、形变出现部件干涉的问题。脚踏主体采用滚花金属表面处理，表面的凹凸纹理可以提升鞋底与脚踏之间的摩擦力，即使在雨天鞋底沾水、或者骑行靴沾有泥沙的情况下，也能保证脚部与脚踏的接触稳定性，避免打滑引发的骑乘安全隐患；脚踏转轴位置内置复位结构，在车辆倾倒时脚踏可实现一定角度的翻转溃缩，降低撞击对支架、车架的冲击力，减少摔车后的部件损坏概率。安装边界方面，整套支架通过三个主固定点与车架后段的安装位连接，整体外伸尺寸控制在车把宽度范围内，不会超出车身整体轮廓，避免日常挪车、

　　钻缝时脚踏剐蹭周边障碍物；支架的垂直安装高度经过适配调校，保证后座乘员脚部放置时膝盖弯曲角度处于舒适区间，长时间乘坐不会出现腿部酸麻的问题，同时驾驶员在切换战斗骑乘姿势时，后脚踩在脚踏上的腿部弯折角度也符合运动驾驶的发力习惯，便于腿部夹持车身、转移重心。从受力传递路径来看，脚踏受到的垂直踩踏力会通过两侧的连接支架分散传递到车架的两个安装支点，水平方向的冲击力则会通过斜向布置的加强筋结构传导至车架主纵梁，避免单点受力过大导致支架断裂；支架的边角位置全部做了圆角钝化处理，没有尖锐的凸起结构，避免车辆倾倒时尖锐边角划伤骑行人员、或者刮蹭其他车辆漆面。这套结构的设计也兼顾了改装适配性，预留的多余安装孔位可以适配改装款的升高脚踏、

　　竞技脚踏等第三方配件，用户无需对车架进行打孔、焊接等破坏性改装，即可直接替换安装，降低改装门槛与施工风险。在实际使用过程中，这套后置脚踏支架需要承受动态骑乘中的交变载荷，包括颠簸路面的冲击载荷、激烈驾驶时的侧向踩踏力、紧急制动时的纵向惯性力，因此板件的厚度经过反复校核，在镂空减重的同时保证各截面的抗弯、抗扭强度满足使用要求，不会出现长期使用后支架形变、开裂的问题。
