储罐液位检测用浸入式汲取管芯棒结构

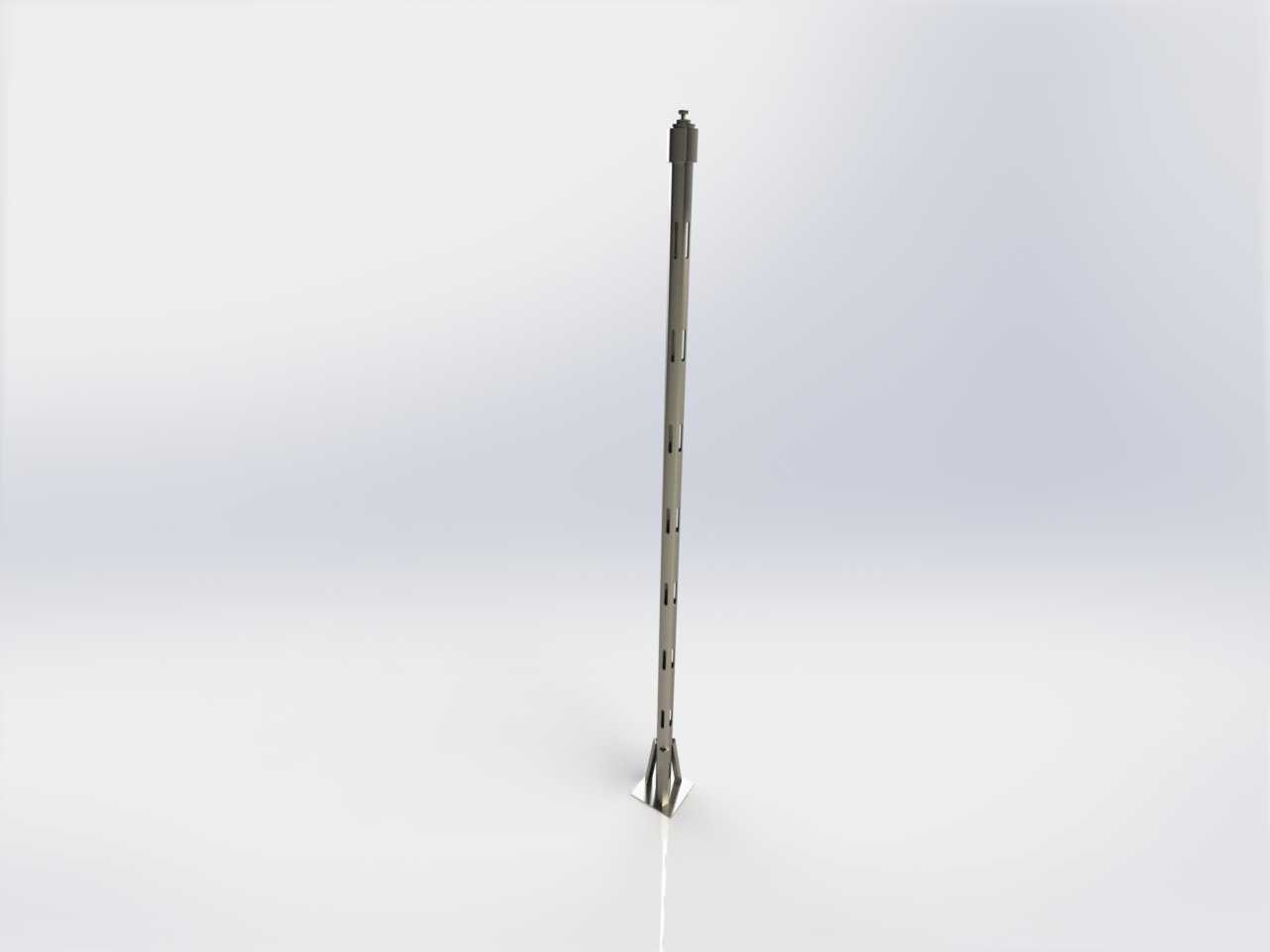

　　在石化储运、槽罐车运维、密闭容器检定的现场作业环节，罐内空距（ullage）检测是判定介质存量、排查充装超量、核验罐容偏差的核心工序，这类作业对浸入构件的直线度、耐介质腐蚀性、插入导向性有极高要求，一旦芯棒出现弯曲变形、端头卡滞，不仅会导致检测数据失真，还可能刮伤罐内防腐层、干扰浮盘正常升降，这款汲取管芯棒就是针对这类检测场景开发的专用浸入构件。从结构设计逻辑来看，这款芯棒采用细长等截面杆身作为主体，整体长径比经过反复校核，既保证足够的插入深度覆盖常见常压储罐、铁路罐车、公路槽罐的液位测量区间，又通过杆身均匀分布的纵向通槽平衡内外压差，避免插入过程中罐内介质压力托举芯棒导致下放卡滞，

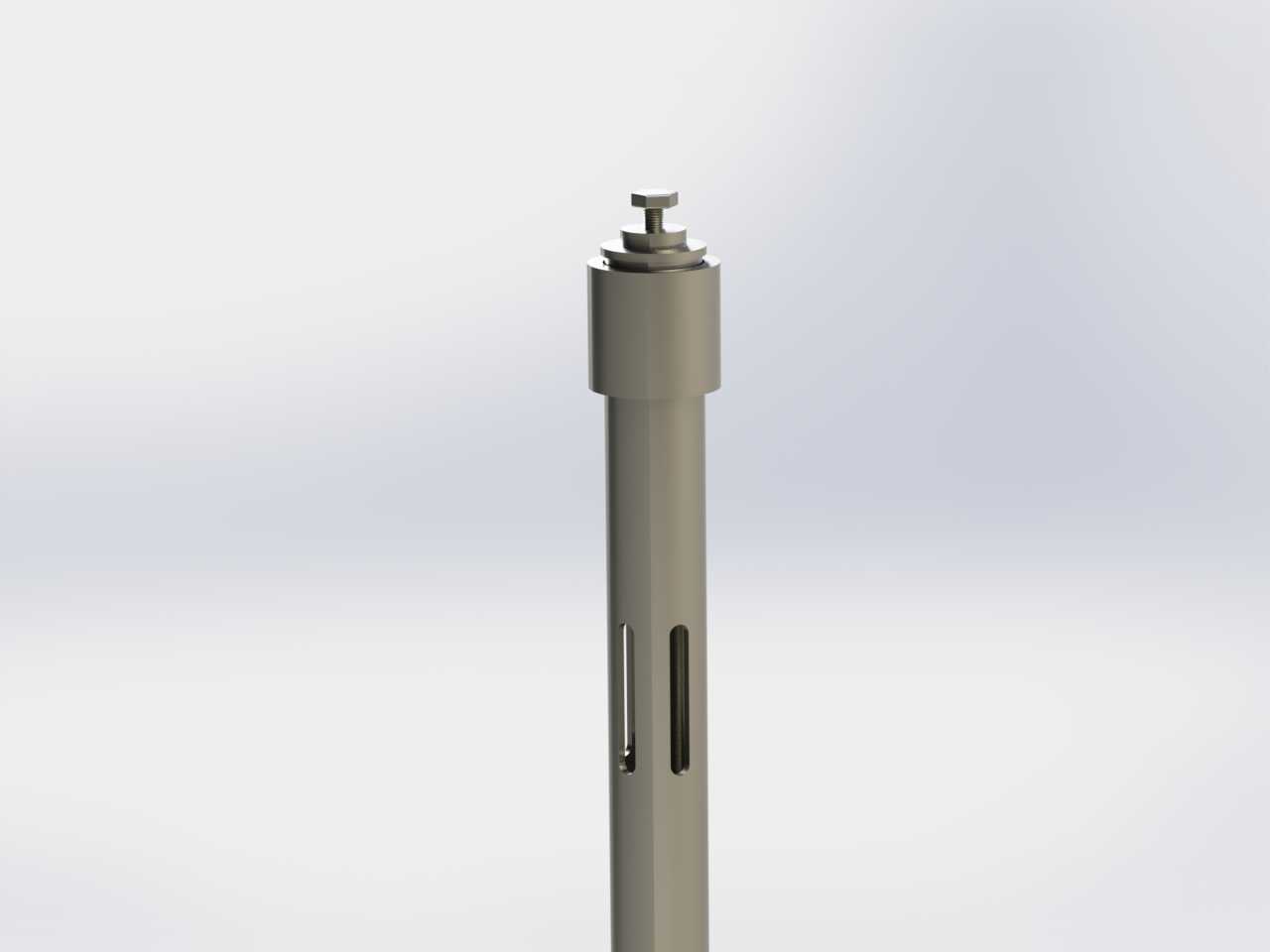

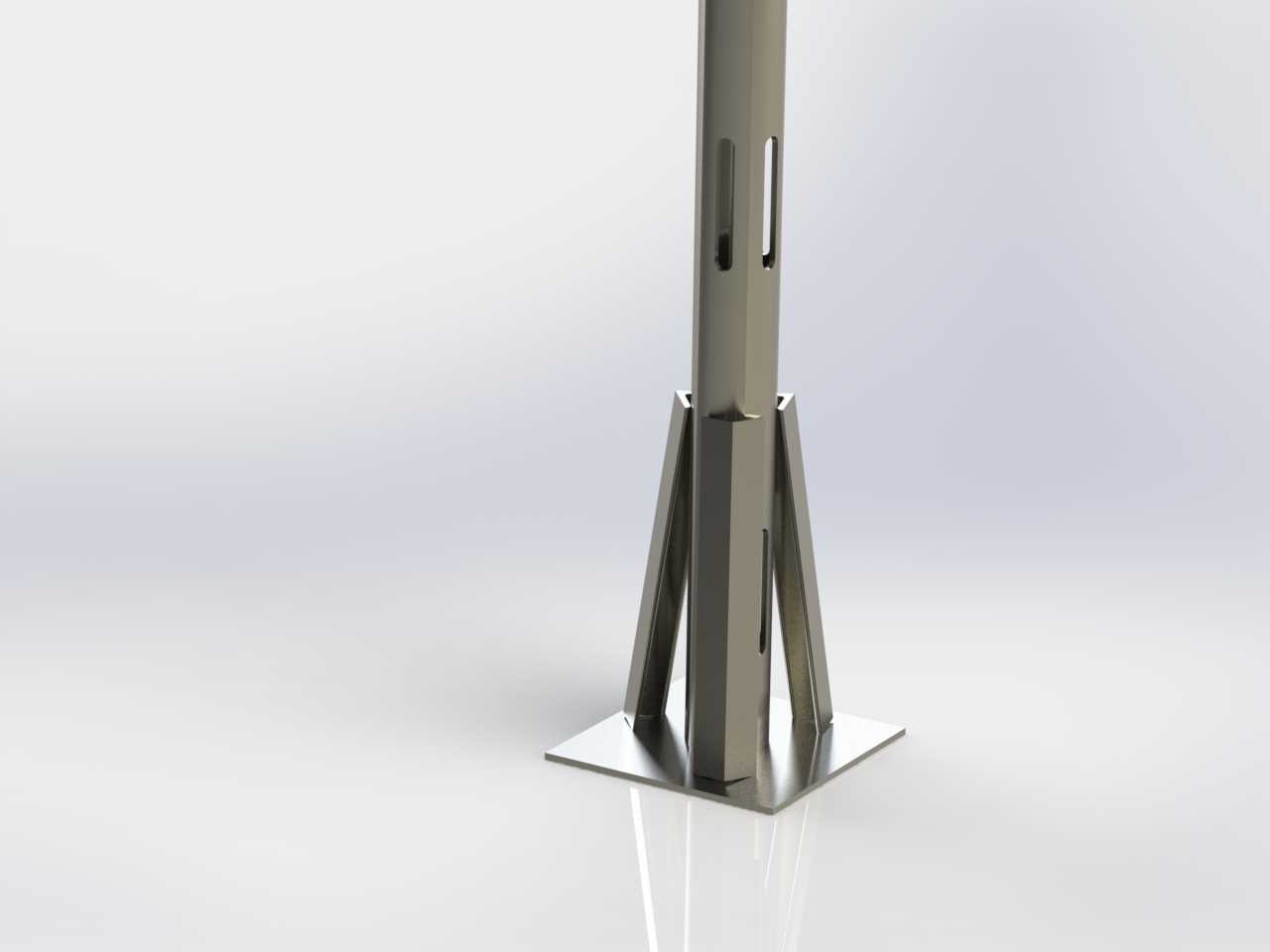

　　同时槽道结构还能在芯棒提升过程中刮除杆身附着的粘稠介质，减少带出的介质残留，降低现场作业的清理工作量。芯棒顶端做了缩径卡位结构，可快速适配不同规格的检测操作手柄、液位计连接端头，不需要额外加工转接头就能完成现场快装，卡位处的圆角过渡处理能避免安装时磕碰损伤配合面，长期反复拆装也不会出现卡位松脱的问题。底端的导向锥头是整个设计的关键细节，锥面角度经过多轮现场测试优化，既可以在插入时顺着罐内导向管、防涡板的间隙顺利下放，遇到轻微的管内结垢、焊缝凸起时也能通过锥面导向自动纠偏，不会出现硬顶卡涩甚至顶弯杆身的情况，锥头与杆身的连接采用一体加工成型，没有焊接接缝，从根源上避免了长期浸入介质后焊缝腐蚀脱落、杂质污染罐内介质的风险。

　　从安装边界来看，这款芯棒的杆身外径严格匹配常用汲取管的内径公差，单边间隙控制在1.2mm-1.8mm区间，间隙过小会导致介质附着后升降阻力过大，间隙过大则会让芯棒在管内晃动幅度过大，影响液位检测的对位精度；整体重量经过配重优化，操作人员单手握持手柄就能完成全程的插入、提升操作，不需要额外借助吊装设备，适合罐区现场多点位、高频次的检测作业。杆身表面做了钝化处理，能耐受常见成品油、化工介质、水基溶液的腐蚀，长期使用也不会出现锈皮脱落、表面坑蚀的问题，表面粗糙度控制在Ra1.6以下，减少介质附着的同时，也能降低与导向管内壁的摩擦阻力。在实际作业场景中，这款芯棒既可以配合机械式空距测量尺完成人工检尺作业，

　　也能加装液位传感器探头实现定点液位数据采集，杆身的等截面结构可以保证探头下放过程中始终处于管道中心位置，避免探头贴壁导致的测量数据偏差。针对部分带有内浮盘的储罐，芯棒的杆身强度经过校核，正常下放接触浮盘表面时不会出现杆身弯曲，也不会戳伤浮盘的密封膜片，作业完成后提升芯棒时，杆身的通槽结构不会形成负压吸附，能顺畅提出罐外，不会出现拔脱困难的问题。很多现场作业人员之前使用普通圆钢自制芯棒，经常出现插入卡滞、端头刮伤罐内构件、腐蚀生锈污染介质的问题，这款芯棒的设计完全围绕现场检尺作业的实际痛点展开，没有多余的冗余结构，每一处细节都对应作业过程中常见的故障点，不管是日常的罐区液位巡检，还是储罐检定、充装前后的容量核验，都能稳定适配作业需求，降低现场作业的故障概率，提升检测数据的准确性。
