小型四旋翼飞行载具竞速改装结构设计

　　这套结构设计针对小尺寸多旋翼飞行平台的竞速与轻量化航拍需求展开，整体机架围绕250级轮距的安装边界做布局优化，核心设计逻辑是在保证结构刚性的前提下尽可能压缩非必要重量，同时兼顾动力组件、飞控系统、图传设备的安装兼容性，适配户外穿越、低空竞速、近距航拍等多场景的使用要求。

　　从实际应用场景来看，这类小尺寸四旋翼平台既可以作为航模竞速项目的参赛载具，也能搭载轻量化摄像设备完成狭小空间内的近地航拍作业，相比大尺寸多旋翼设备，它的转弯半径更小、机动响应速度更快，能够在楼宇间隙、丛林步道等复杂空域完成灵活穿行，对起降场地的要求也更低，不需要专门的开阔起降坪，单人即可完成外场携带与起降操作。

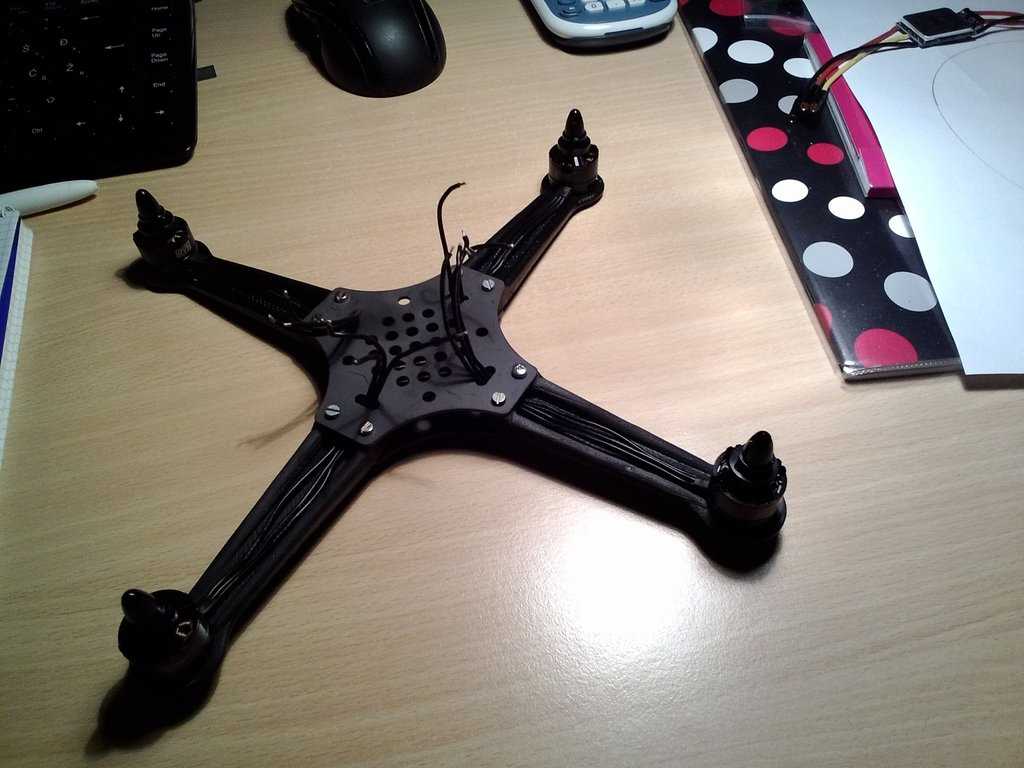

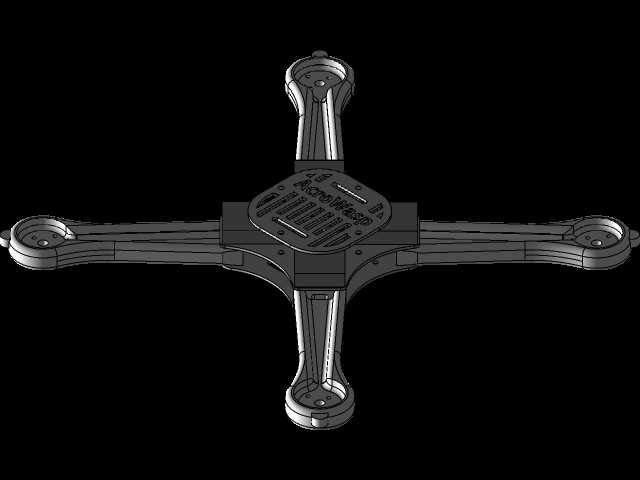

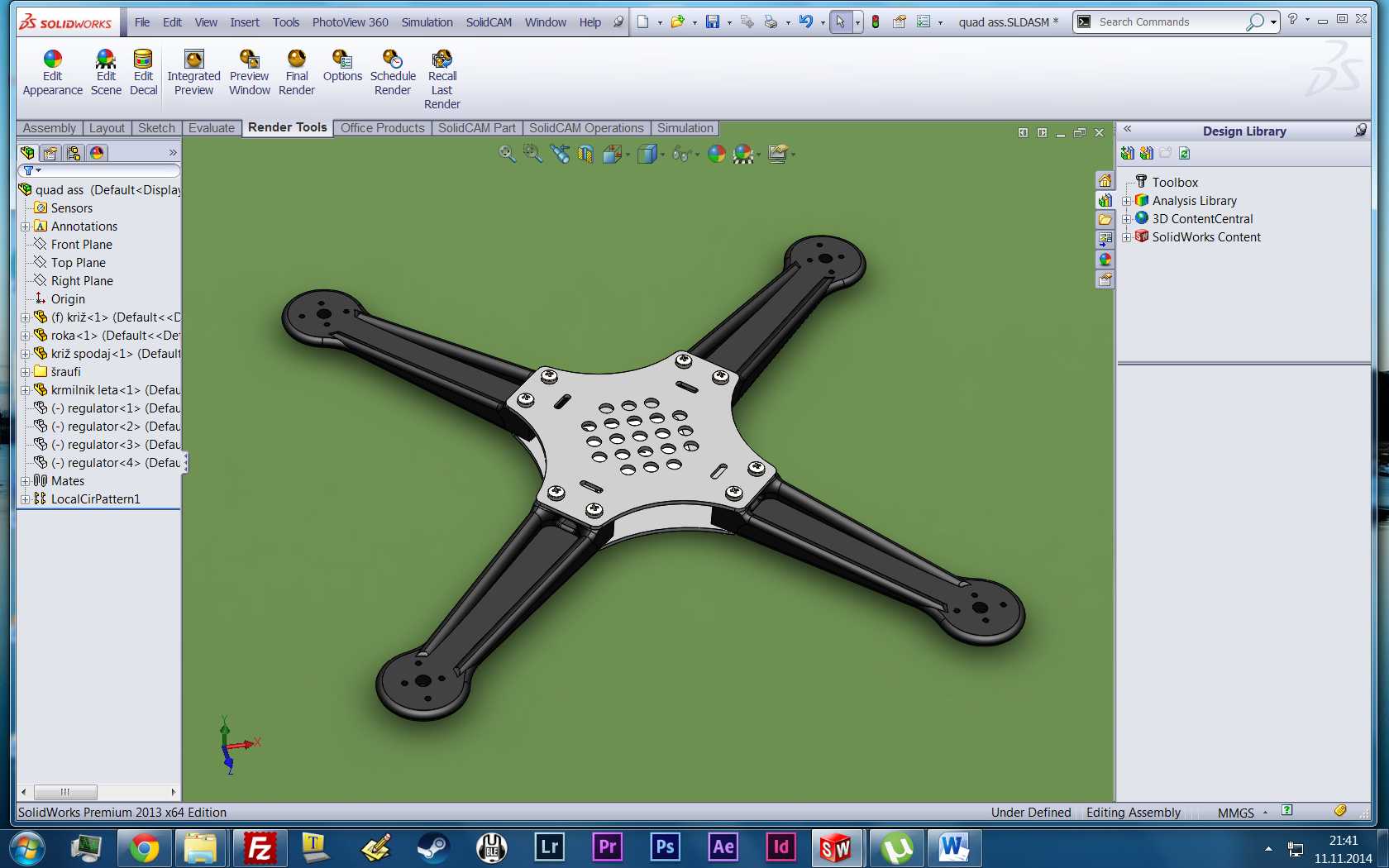

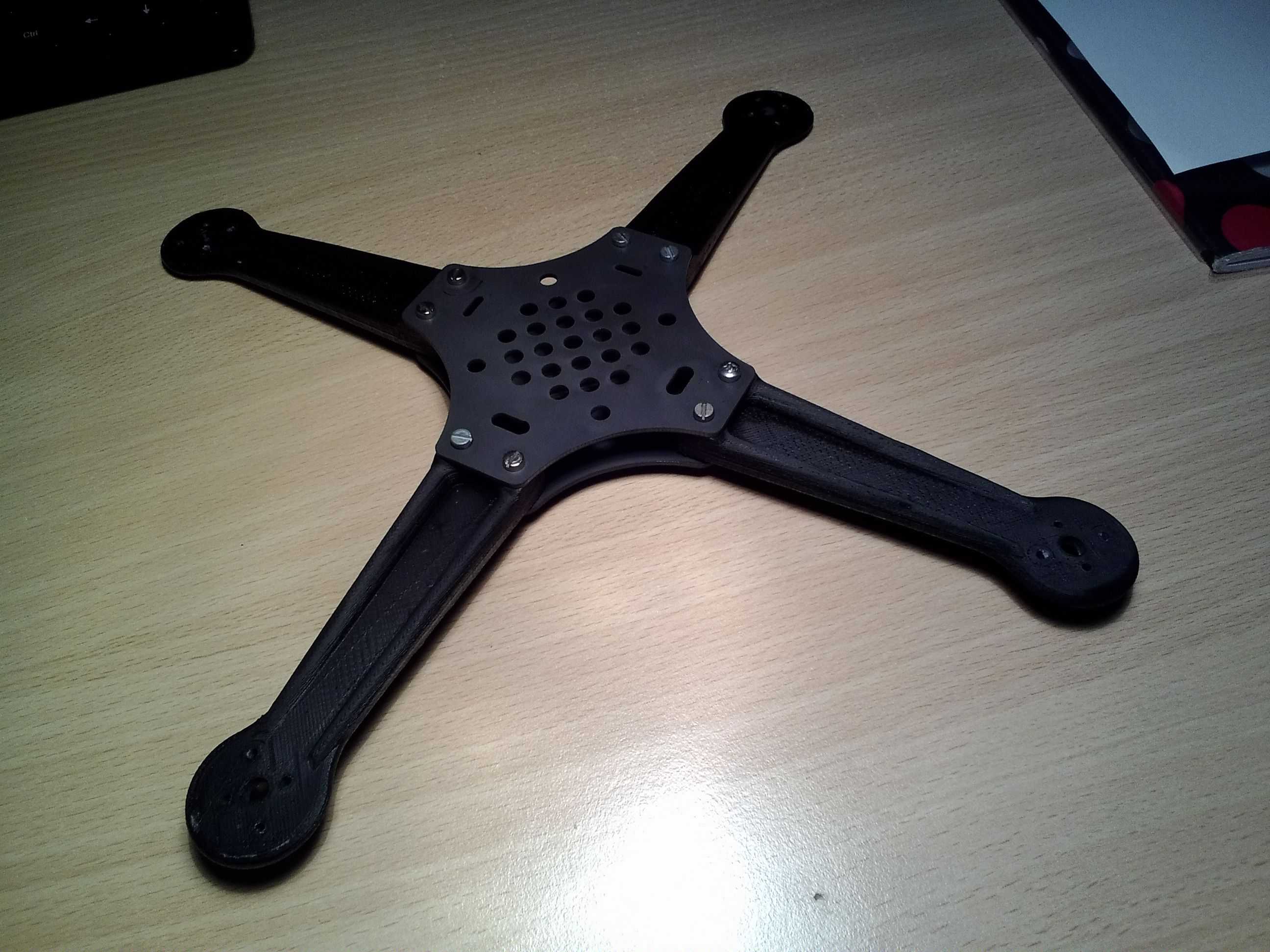

　　功能特性层面，机架的四个机臂采用对称等长布局，轮距控制在250mm级别，既保证了螺旋桨转动时不会出现桨叶干涉，也给动力电机的安装预留了足够的减震空间。机臂与中心板的连接位置做了加厚处理，能够抵消飞行过程中电机高速转动带来的振动传导，避免飞控传感器因为振动过大出现姿态解算偏差，同时也能降低硬着陆时机臂断裂的风险。中心板采用分层叠装结构，上层预留了飞控板、接收机的安装孔位，孔位按照通用航模设备的安装间距做了标准化设计，可以兼容市面上主流的开源飞控与商用接收机产品，不需要额外打孔改装；下层专门规划了电池安装舱，舱位尺寸适配3S规格的紧凑型锂聚合物电池，电池固定位采用绑带穿槽设计，可以根据实际配重需求调整电池的前后位置，方便快速调整整机的重心位置，保证飞行时的姿态平衡。图传与摄像设备的安装位布置在机架前端，安装座预留了2.1mm镜头的摄像设备固定孔，同时配套了图传发射模块的安装空间，能够支持200mW射频功率的模拟图传设备安装，图传天线的固定位置做了避桨设计，避免飞行过程中天线被高速转动的桨叶打到，同时也能减少动力系统的电磁信号对图传传输质量的干扰。

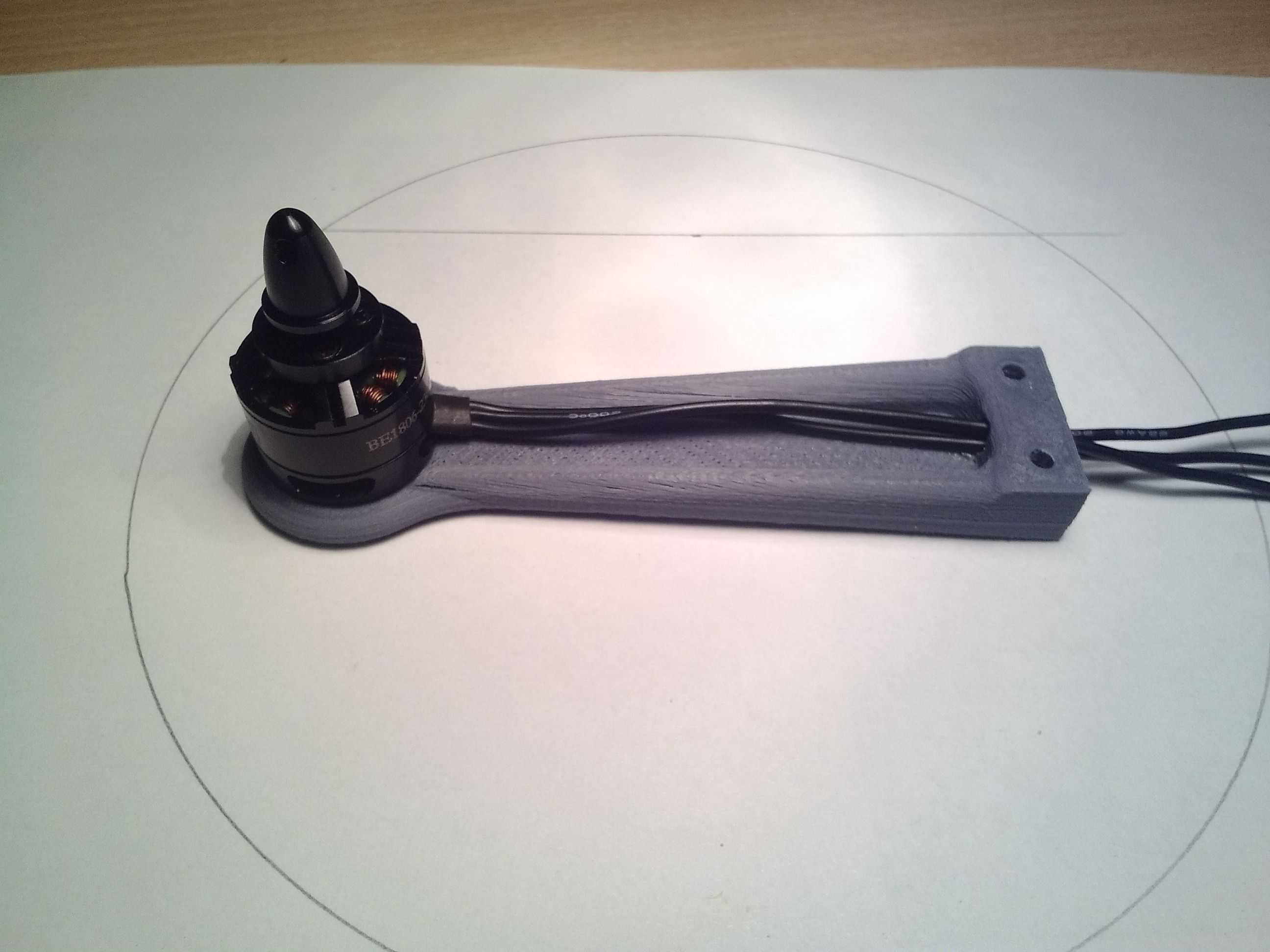

　　设计思路上，整套结构没有做多余的装饰性造型，所有结构特征都服务于功能需求：机臂的截面采用异形薄壁设计，在靠近中心板的位置做截面加宽处理提升抗扭刚性，靠近电机安装座的位置适当收窄截面来减轻重量，同时在机臂内部预留了电调的安装走线槽，可以将电调嵌入机臂内部安装，既减少了外露线材带来的飞行风阻，也能避免飞行过程中线材被气流吹动剐蹭桨叶。走线槽的开口位置做了圆角处理，避免穿线时刮伤线材绝缘层，中心板的边角位置全部做了倒圆角处理，既减少了尖锐边角带来的磕碰风险，也能一定程度上降低飞行时的空气阻力。

　　安装边界方面，整套机架的动力安装位适配常用的1806规格外转子无刷电机，电机安装孔采用通用的16mm与19mm双孔位设计，不需要额外转接件就能完成电机固定；电调的安装空间兼容15A规格的无刷电调，走线槽的内径足够容纳电调的动力线与信号线，不会出现线材挤压的问题。电池舱的内部宽度适配常用的紧凑型3S锂聚合物电池尺寸，最大可以容纳1000mAh容量的电池，绑带穿槽的宽度适配标准的20mm宽度尼龙绑带，固定后不会出现电池滑动的问题。前端摄像安装位的俯仰角度可以根据实际使用需求做小范围调整，调整范围覆盖水平前视到下倾30度的区间，能够满足竞速飞行时的前方视野需求与航拍时的近地取景需求。整机装配完成后，所有外露的连接件都做了沉头处理，不会突出结构表面增加额外风阻，各个组件的安装位置都预留了足够的操作空间，外场更换损坏的机臂或者电机时，不需要完全拆解整机就能完成替换作业，能够大幅缩短外场维护的时间。
