挤压费舍尔SK089型散热结构件

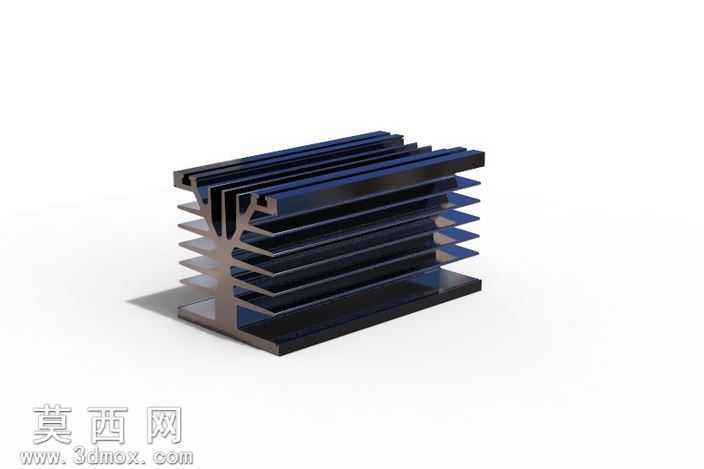

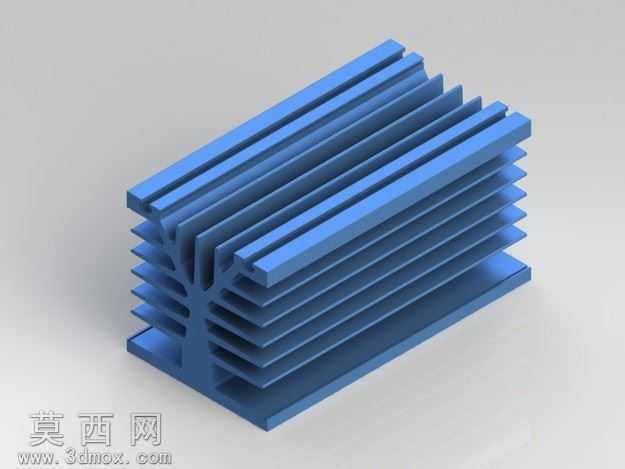

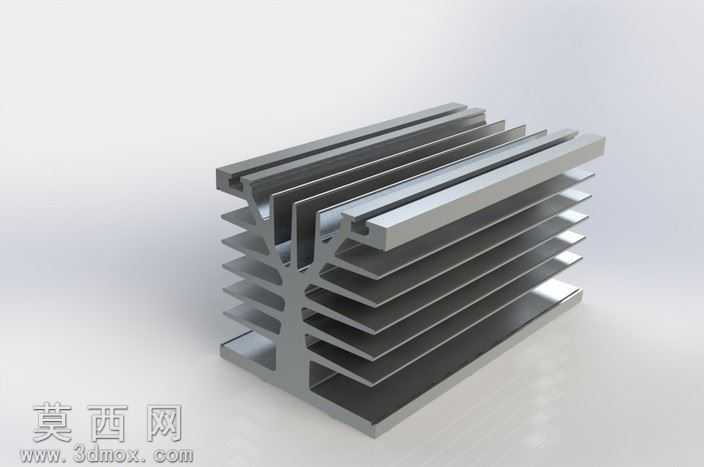

本作品为针对音频功放设备设计的挤压式散热结构件，采用SolidWorks软件完成全参数化三维建模，建模过程严格遵循铝挤型加工的工艺约束，所有截面轮廓均满足挤压模具的出模要求，无倒扣、锐角等不符合挤型生产的结构特征。建模阶段先绘制散热主体的基准截面草图，对基板厚度、鳍片间距、鳍片厚度、根部圆角等参数进行关联约束，通过拉伸凸台命令生成主体基础结构，再针对鳍片端部的导流切角、基板侧边的安装定位槽进行细节切除，所有安装孔位的尺寸、位置均匹配常用音频功放板的安装规范，可直接导出工程图用于生产加工。渲染环节采用金属铝材质，还原挤压铝型材经阳极氧化后的哑光银质质感，调整环境光的入射角度与反射参数，清晰呈现多层平行鳍片的层叠结构与表面拉丝纹理，通过阴影效果强化结构的立体感，直观展现鳍片间的通风间隙与整体比例。结构设计上采用对称式多鳍片布局，中部设置加强连接筋提升整体结构强度，避免长尺寸挤型件发生形变，基板与发热元件接触的平面做平面度约束设计，保证热传导接触面积最大化，鳍片采用不等高排布优化空气对流路径，在有限的体积内最大化散热表面积，适配高保真立体声音响功放的持续散热需求，可有效降低功率元件工作时的结温，保障音频设备长时间高负载运行的稳定性。设计过程中充分兼顾散热性能、加工成本与装配便利性，所有结构无多余复杂特征，可直接通过常规铝挤工艺批量生产，后续仅需简单的裁切、钻孔工序即可完成成品加工，适配多款桌面级、机柜级音频功放设备的散热改装与原厂配套使用。
