F150皮卡发动机罩凹凸卡扣结构设计

　　在皮卡整车覆盖件的附属固定结构设计中，发动机罩与车身前部钣金的衔接缓冲部件，一直是售后替换与改装场景里需求频次较高的品类，尤其是常年在非铺装路面、重载工况下行驶的乘用皮卡，原车橡胶材质的引擎盖凹凸卡扣长期受发动机舱高温传导、行驶振动、紫外线老化等多重因素影响，很容易出现橡胶开裂、卡接力度衰减的问题，直接导致引擎盖闭合后旷量增大，高速行驶时出现异常抖动、风噪升高的情况，严重时甚至会在颠簸路段出现引擎盖意外弹起的安全隐患。

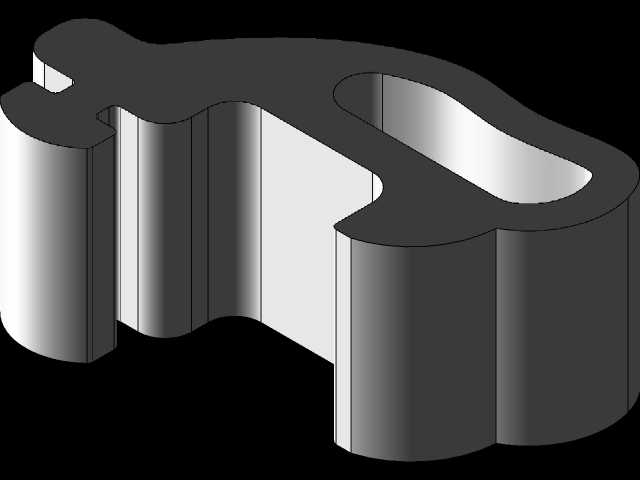

　　这款针对F150车型开发的引擎盖凹凸卡扣结构，完全参照原车OEM部件的安装边界做逆向适配设计，整体采用凹凸嵌合的卡接逻辑，公端凸起部分的弧度、倒角尺寸完全匹配原车引擎盖内侧的预留安装孔位，母端的凹陷卡槽深度与车身前部钣金上的固定座尺寸完全契合，安装时不需要对原车钣金、引擎盖结构做任何打孔、切割类的改装，只需要将老化开裂的原车橡胶件拆除，对准定位槽卡入即可完成替换，整个安装过程不需要专用工装，普通车主借助简单的撬板工具就能完成操作。

　　从结构设计的细节来看，卡扣的卡接接触面做了0.8mm的过盈量设计，既能够保证卡接完成后足够的锁紧力度，抵消车辆行驶过程中来自路面的振动冲击，又不会因为过盈量过大导致安装时需要过度用力造成部件损坏，同时在卡扣与钣金、引擎盖接触的贴合面，设计了一圈厚度1.2mm的缓冲唇边，闭合引擎盖时能够起到软接触缓冲的作用，避免金属部件之间硬接触产生的异响，也能减少长期开合过程中对原车漆面的磨损。考虑到售后替换件的使用场景，这款结构适配TPU材料的3D打印加工，材料本身的耐温范围覆盖-40℃到120℃，完全能够适应发动机舱周边的温度变化，不会像普通橡胶件那样在高温下快速老化变硬、低温下脆裂，材料本身的邵氏硬度控制在65A左右，和原车橡胶件的弹性参数基本一致，既保证了足够的支撑强度，又保留了合适的缓冲形变空间。

　　在实际的装车验证过程中，这款卡扣结构能够完全匹配对应年款F150车型的引擎盖开合行程，闭合时的阻尼感和原车件保持一致，锁紧后引擎盖和两侧翼子板的缝隙均匀度和原车状态无差异，在连续颠簸路试、高速行驶、高温暴晒等多工况测试下，没有出现卡扣松脱、异响、形变的问题，完全能够替代老化损坏的原车橡胶部件，解决因为卡扣失效带来的引擎盖固定不稳的问题。对于三维结构设计从业者来说，这类售后替换件的设计核心不在于复杂的曲面造型，而在于对原车安装边界的精准还原，对配合公差的合理把控，以及对使用场景下材料性能、受力情况的充分考量，很多时候看似简单的卡扣类零件，需要反复核对安装孔位的坐标、卡接力度的参数、材料形变的余量，才能做到安装后严丝合缝，达到和原厂件一致的使用效果，避免出现安装不上、卡接过松或者过紧的问题。这类结构除了用于售后损坏替换之外，也可以作为皮卡改装场景下的强化替换部件，针对经常在越野场景下使用的车辆，适当调整卡扣的材料硬度和卡接过盈量，能够获得比原厂橡胶件更好的固定强度，应对更极端的振动冲击工况。
