FRC竞赛用铅酸储能电池结构设计

　　在青少年机器人竞赛的备赛环节里，供电单元的选型与结构适配一直是整车搭建的核心环节之一，FRC赛事作为高强度对抗类的机器人竞赛，对车载电池的结构强度、安装适配性、端子防护都有着远高于普通民用储能场景的要求，这套电池结构正是针对赛事场景的实际使用需求完成的全参数化三维建模。从实际赛场使用场景来看，FRC赛事单场比赛时长虽然仅数分钟，但过程中机器人需要完成冲刺、举升、对抗碰撞等一系列高负载动作，瞬时放电电流往往突破百安级别，这就要求电池壳体必须具备足够的结构刚性，既要容纳内部极群、电解液等核心组件，还要能承受对抗过程中的侧向冲击、加速减速带来的惯性载荷，避免壳体变形导致内部极片错位引发供电故障。建模过程中首先确定的是壳体的主体轮廓，

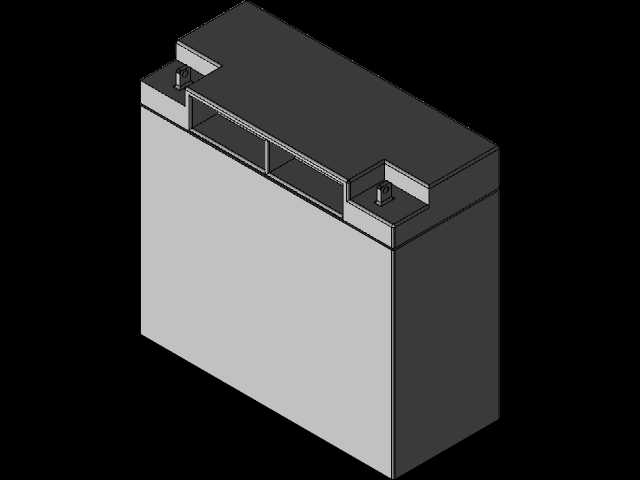

　　整体采用规整的长方体切角结构，顶部预留两级下沉的端子安装台，这种结构并非随意设计：下沉式的端子台可以在机器人安装框架内为接线端子提供天然的防护空间，避免比赛过程中飞溅的场地碎片、碰撞产生的结构形变直接触碰端子造成短路，同时下沉台阶也能和赛事通用的电池固定卡扣形成精准的定位配合，不需要额外设计定制固定件就能完成快速装拆，符合赛事中快速检修、更换电池的备赛需求。从安装边界来看，壳体的长宽尺寸严格匹配FRC赛事规则中允许的电池安装空间阈值，侧壁做了均匀的壁厚设计，既保证了壳体的抗冲击强度，也不会因为壁厚过大挤占内部储能组件的容纳空间，底部的平整平面可以直接贴合机器人底盘的安装板，配合扎带或者标准电池压块就能完成固定，不需要额外做定位凸台，适配不同队伍的底盘安装布局。顶部的两个接线端子采用内嵌式的凸台结构，端子周围预留了足够的接线空间，即使是大线径的供电线缆，配合铜鼻子压接后也能顺利完成紧固，不会和壳体上盖产生干涉，端子的中心距也沿用了赛事通用电池的标准尺寸，兼容市面上所有现成的FRC供电线束，不需要队伍重新定制接线。在结构细节处理上，壳体顶部的凹槽除了端子防护的作用外，还兼顾了上盖和壳体主体的装配定位，建模时在凹槽边缘做了微小的拔模斜度，既方便实际生产中的模具脱模，也能在装配时起到导向作用，让上盖和壳体的配合更紧密，避免车辆剧烈振动时上盖出现松脱。侧壁的直角位置做了小尺寸的圆角过渡，一方面是消除注塑工艺的应力集中点，提升壳体的抗摔抗冲击性能，

　　另一方面也能避免安装时尖锐的直角划伤队员的手或者刮损底盘上的其他线缆。很多初次参赛的队伍在选型电池时往往只关注容量参数，忽略了壳体结构和安装场景的适配性，实际比赛中因为电池固定不牢、端子裸露短路、壳体碰撞开裂导致的退赛案例不在少数，这套模型在设计时就把这些赛场常见的故障点纳入了考量：整体方正的轮廓方便在底盘有限的空间内做布局规划，不需要为了适配异形电池额外切割框架结构；下沉式端子结构不需要额外加装端子绝缘护罩，减少了装配零件数量；均匀的壁厚设计让壳体在各个方向的抗冲击能力保持一致，即使比赛中发生侧面碰撞，也能通过壳体的微小形变吸收冲击力，保护内部的储能组件。从建模的工程细节来看，所有的配合面都预留了合理的公差间隙，

　　不管是用于3D打印验证结构，还是用于开模量产，都不需要做额外的参数调整，壳体内部的筋位布局也沿着受力方向分布，在不增加整体壁厚的前提下提升了壳体的抗弯强度，避免电池被压块固定时因为夹紧力过大导致壳体变形。对于参赛队伍的结构设计人员来说，拿到这个模型可以直接导入到整车的装配文件中，提前规划电池的安装位置、走线路径、固定方式，不需要自己反复测量电池的外形尺寸，也不用担心建模尺寸和实物不符导致安装时出现干涉，能大幅缩短备赛阶段的结构设计周期。在实际的赛场使用场景里，这类电池往往需要频繁拆装充电，规整的外形也方便队员在收纳箱内整齐摆放，不会因为异形轮廓浪费收纳空间，端子的下沉设计也能避免收纳过程中多个电池互相触碰造成短路，提升了备赛和转场过程中的安全性。
