蜂窝镂空格栅式标识承载板结构设计

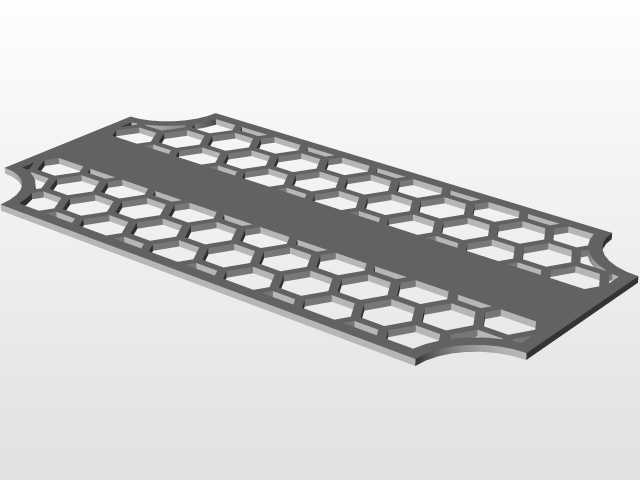

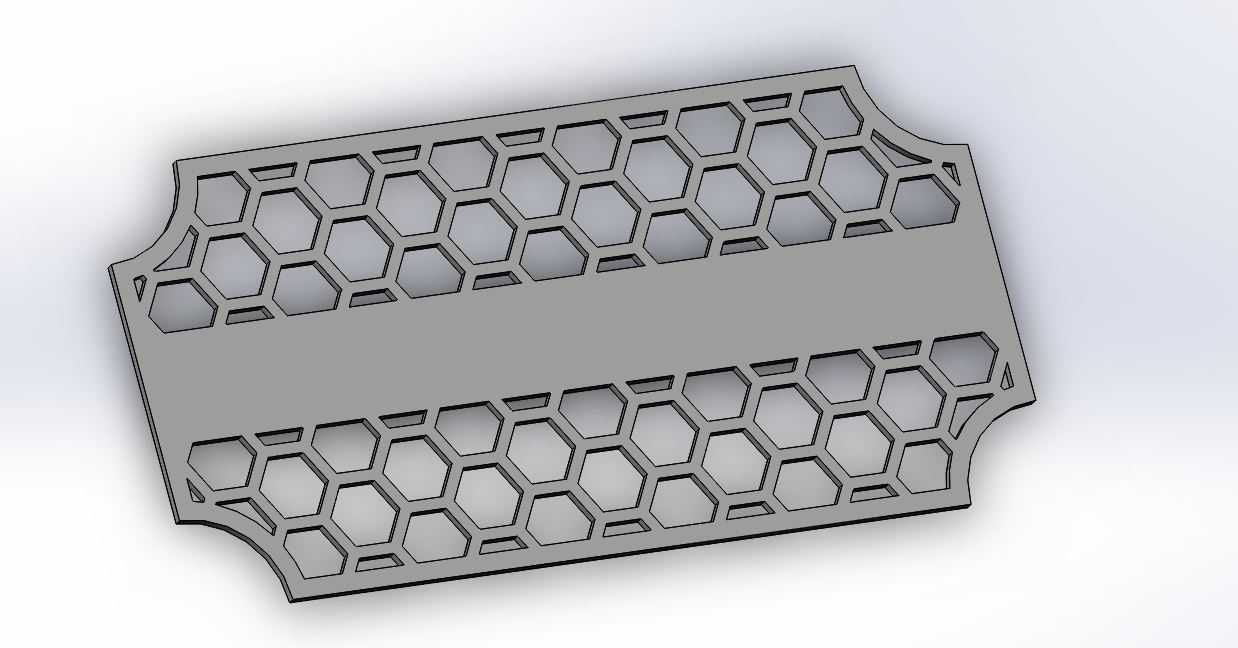

　　这款蜂窝镂空格栅结构的标识承载件，在实际工程场景中可适配两类主流加工路径，既可以通过熔融沉积、光固化等3D打印工艺做小批量定制化生产，也能依托光纤激光切割设备对金属薄板、亚克力板、密度板等平面板材做批量裁切加工，覆盖设备铭牌安装、文创标识基底、设备通风防护挡板、柜体装饰面板等多类应用场景。从结构功能层面看，整体采用长条形对称布局，两侧做圆弧收边处理，避免直角锐边在安装、使用过程中造成磕碰划伤，中间区域排布连续正六边形蜂窝镂空单元，这种结构选型并非单纯追求视觉效果，正六边形网格在同等开孔率下能实现最优的面内刚度分布，相比方形、三角形镂空结构，在相同板材厚度、相同材料用量的前提下，抗弯折、抗平面外变形的能力提升近三成，

　　同时连续的镂空网格可以兼顾通风散热、视觉通透的需求，不会因为实体面板遮挡设备内部的观察视线，也不会阻碍设备运行过程中的空气流通，避免局部热量堆积。设计过程中首先确定了安装边界的约束条件，整体长宽比控制在3:1左右，适配多数工业设备的侧面预留安装位、柜体的横向装饰槽位，两侧预留的实体边带宽度统一，既可以在边带上打沉头安装孔实现螺丝固定，也可以粘贴背胶实现免打孔安装，不会因为镂空区域靠近边缘导致安装时板材开裂。蜂窝单元的尺寸做了梯度适配，靠近两侧边带的蜂窝单元尺寸略小，提升边缘位置的结构强度，中间区域的蜂窝单元尺寸统一，保证视觉上的规整度，所有镂空位置的内角都做了微小圆弧过渡，不管是激光切割还是3D打印，都能避免应力集中导致的边角崩裂，

　　激光切割时圆弧过渡可以减少切割头的急停换向，提升切割断面的光滑度，减少后续打磨工序的工作量；3D打印时圆弧过渡可以减少支撑材料的用量，避免悬空位置出现拉丝、层间剥离的问题。实际使用中，这款承载板的平整实体区域可以用来粘贴标识贴纸、激光雕刻文字图案、喷涂企业LOGO，镂空区域不会遮挡标识内容的同时，还能形成独特的视觉层次感，相比全实体的标识牌，重量降低近六成，不管是粘贴在轻量化设备外壳上，还是悬挂在展示场景中，都不会因为自重过大导致脱落、变形。针对不同加工工艺的适配性，设计时也做了对应的参数预留，采用激光切割加工时，板材厚度适配1mm到5mm的常用板材，所有镂空位置的最小缝宽大于板材厚度的0.8倍，避免切割时出现烧边、卡料的问题；

　　采用3D打印加工时，整体打印厚度可以根据需求灵活调整，最小壁厚设置为1.2mm，适配FDM工艺0.4mm喷嘴的常规打印参数，不需要额外添加支撑就可以实现无翘曲打印，打印完成后只需要简单去除底边毛刺就可以直接投入使用。安装层面，除了常规的螺丝固定、背胶粘贴，两侧的圆弧收边位置也可以加装卡扣结构，直接卡入预留的安装槽内，实现无工具快速拆装，方便后续更换标识内容、清理面板缝隙内的积尘。结构的对称设计也降低了加工时的定位难度，不管是激光切割时的板材排版，还是3D打印时的平台摆放，都可以实现紧密排版，提升材料利用率，减少加工过程中的边角料浪费。
