美式住宅采暖用循环加热踢脚板结构

　　在民用住宅与小型商用建筑的采暖系统改造、新建项目里，这类踢脚板式采暖构件常被用作沿墙布置的末端散热单元，区别于传统挂墙暖气片占用墙面空间、影响家具摆放的问题，它完全贴合墙脚安装位置，和常规装饰踢脚板的安装高度、外凸尺寸接近，不会额外占用室内有效使用面积，尤其适合层高有限、墙面需要预留整面置物或装饰空间的装修场景。从结构功能来看，该构件集成了散热外罩与内部循环流道，外罩采用挤压成型的金属型材作为主体，既承担散热翅片的导热作用，将内部循环介质携带的热量通过型材表面均匀辐射到室内近地面区域，形成从脚面开始逐步抬升的舒适采暖温度层，避免传统上送风采暖造成的头热脚冷问题，同时外罩的封闭结构可以隐藏内部的循环管路，兼顾室内装饰的整洁性，

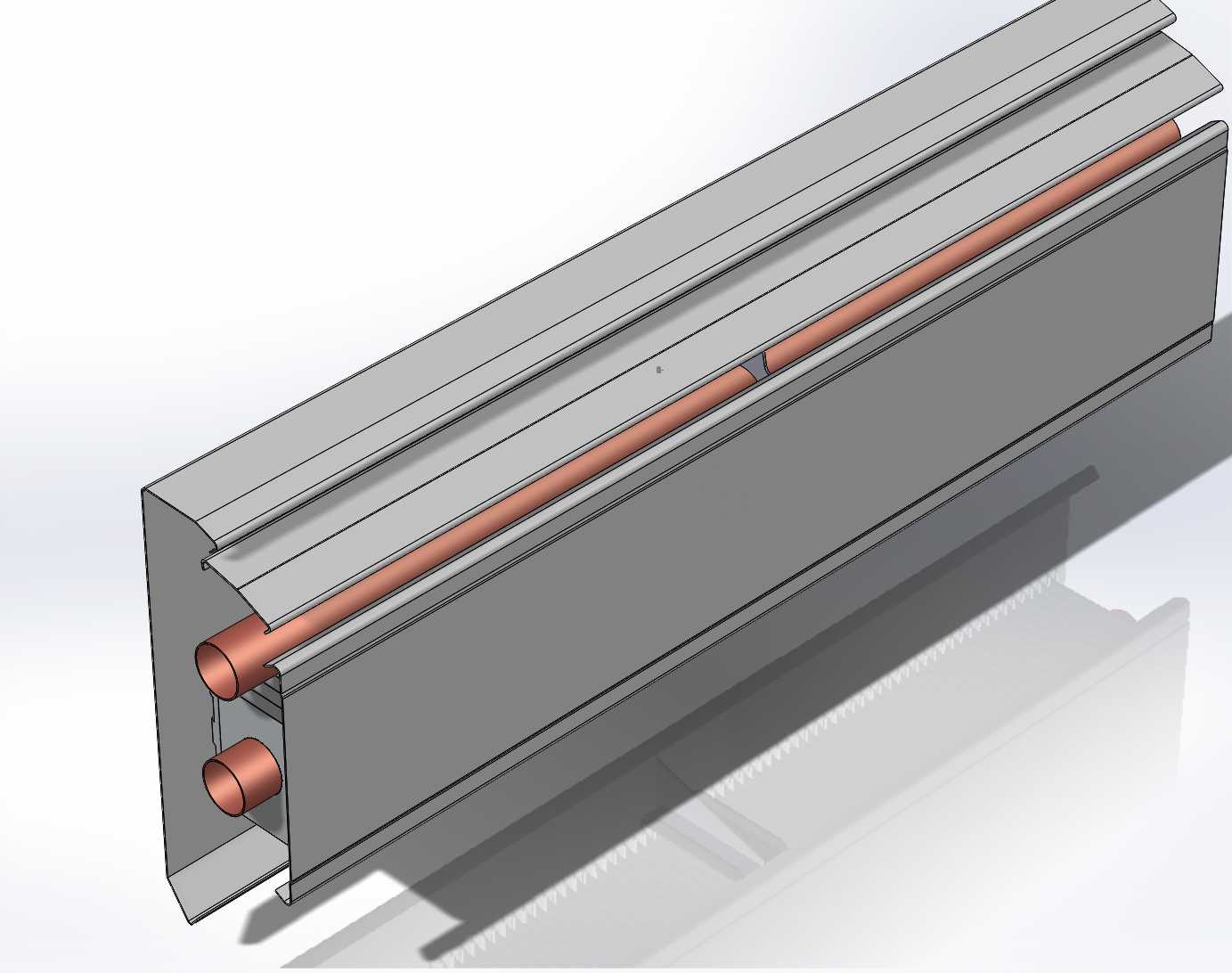

　　不需要额外做管路包封处理。内部穿设的金属管路是热媒循环的核心通道，热媒从管路一端流入，沿踢脚板铺设方向全程流动，过程中通过管壁与外层金属型材完成热交换，再从另一端回流到采暖系统的主管路，整个流道没有多余的弯头变径结构，循环阻力小，适配低温热水采暖系统的运行参数，不需要额外配置高扬程循环泵就能满足整段铺设长度的流量要求。设计阶段首先要匹配常规住宅的踢脚板安装边界，型材截面的外凸尺寸控制在常规装饰踢脚板的厚度范围内，安装后不会突出墙面过多造成磕碰，高度尺寸和市面主流装饰踢脚板规格对齐，方便和同空间其他未装采暖段的装饰踢脚板做拼接收边，保证视觉上的统一性。型材上预留的管路安装槽位做了限位结构，

　　穿管时不需要额外做固定卡件就能把管路卡在预设位置，装配时可以根据现场铺设长度直接裁切型材，再插入对应长度的循环管路，接口处采用常规水暖管件连接即可，现场施工的裁切、拼接难度低，不需要定制特殊转角配件就能适配多数直角墙脚的转向需求。考虑到近地面安装的使用环境，型材的下边缘做了微小的离地间隙，既避免地面清洁时的积水直接浸泡型材底部，也能让热辐射气流顺着间隙向室内空间扩散，提升散热的均匀度；型材的外表面做了平整的哑光处理，不会因为长期积灰形成明显的清洁死角，日常打理只需要用抹布擦拭表面即可。在系统适配性上，这类构件可以单段独立布置在靠窗、靠门的冷辐射较强的墙脚位置，作为局部采暖补充单元，也可以多段拼接沿整间房屋的墙脚闭环布置，

　　作为主采暖末端使用，管路的接口规格和常规家用水暖管通用，不需要转换接头就能和地暖、暖气片系统的主管路对接，改造项目里可以直接替换原有装饰踢脚板，不需要大面积破坏地面或墙面装修结构。结构建模时需要重点关注型材截面的壁厚均匀性，挤压成型工艺下壁厚偏差过大会造成散热不均，同时也会影响裁切后的端面平整度；内部管路的安装槽位和管路外径的配合间隙要控制在合理范围，间隙过大会造成接触热阻升高影响换热效率，间隙过小则会增加现场穿管的施工难度，甚至在穿管时刮伤管路外壁留下漏水隐患。另外型材两端的连接结构要考虑拼接时的对位精度，多段拼接时相邻两段的型材表面要保持齐平，避免出现高低差影响装饰效果，转角位置的裁切角度预设为45度，现场施工时可以直接按照标记裁切后拼接，不需要反复测量调整角度。
