家用供暖系统高效循环锅炉泵结构设计

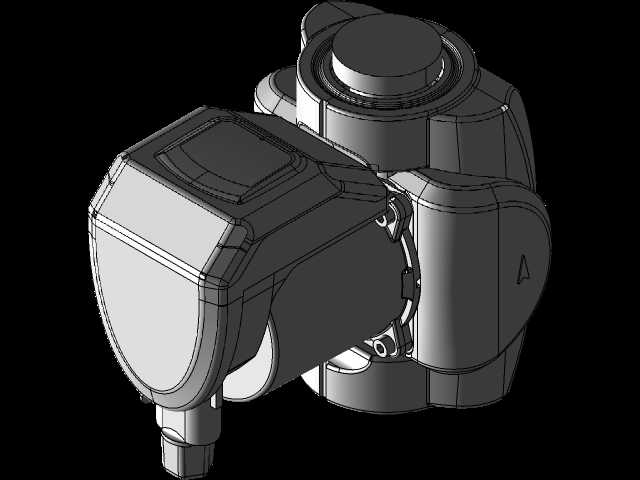

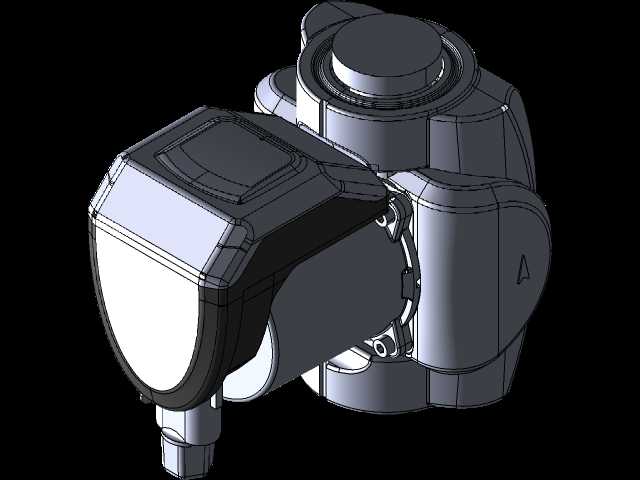

　　在民用独立供暖、小型商用热水循环系统的管路搭建中，循环泵是决定整套系统换热效率的核心部件，这款适配锅炉系统的循环泵，在结构设计阶段就充分考虑了家装场景的安装限制与长期运行的可靠性要求。从安装边界来看，该泵本体长度控制在180mm，进出水接口采用6/4英寸标准管螺纹，能够直接匹配市面上绝大多数家用锅炉、壁挂式采暖炉的预留接口，不需要额外加工变径接头，安装时可以直接嵌入锅炉与供暖管路的衔接位置，不会因为泵体尺寸过大挤占周边管路、阀门的安装空间，也能适配暗装管路的狭小检修空间，后期维护拆卸时不需要大范围拆解周边管路。泵体的流道部分采用仿生曲面设计，过流断面的渐变弧度经过反复校核，能够最大程度降低水流在泵腔内部的沿程阻力与局部涡流损失，

　　在同等扬程需求下，相比同功率传统循环泵的水流输送效率提升明显，运行时的水流噪音也能控制在较低水平，适配卧室周边安装的静音需求。驱动端的结构布局采用湿转子设计，转子腔体与过流腔直接连通，输送的热水可以直接对转子轴承进行润滑与冷却，不需要额外设置机械密封结构，从根源上避免了长期运行后密封件老化导致的滴漏问题，减少了日常维护的频次。泵头的电控部分采用一体化封装结构，外壳做了圆弧过渡处理，既能够提升整体的防护等级，避免管路凝露、厨房卫浴空间的潮气侵入电控腔造成元件故障，也能在安装时减少尖锐棱角对安装人员的剐蹭风险。从实际应用场景出发，这款泵不仅可以匹配燃气锅炉、电锅炉的供暖循环回路，也能适配家用太阳能热水系统的冷热水循环、

　　小型地暖回路的水流驱动，在不同水温工况下，泵体的材质选型都做了适配：过流部分的材质能够耐受长期95℃以下的热水冲刷，不会出现材质析出、锈蚀的问题，适配民用生活热水的卫生要求。在建模过程中，结构设计团队对泵体与电机的连接法兰做了定位止口设计，装配时不需要反复调整同轴度，只要对准止口推入即可完成定位，后续打紧连接螺栓就能保证电机轴与叶轮的同轴度误差控制在允许范围内，有效降低运行时的振动幅度，延长轴承的使用寿命。泵体顶部设置的排气螺塞结构，在首次充水运行时可以方便排出泵腔内部的积气，避免气缚现象导致的泵不出水、运行噪音大的问题，不需要拆解管路就能完成排气操作，对非专业的运维人员十分友好。进出水口的螺纹连接段做了加长处理，

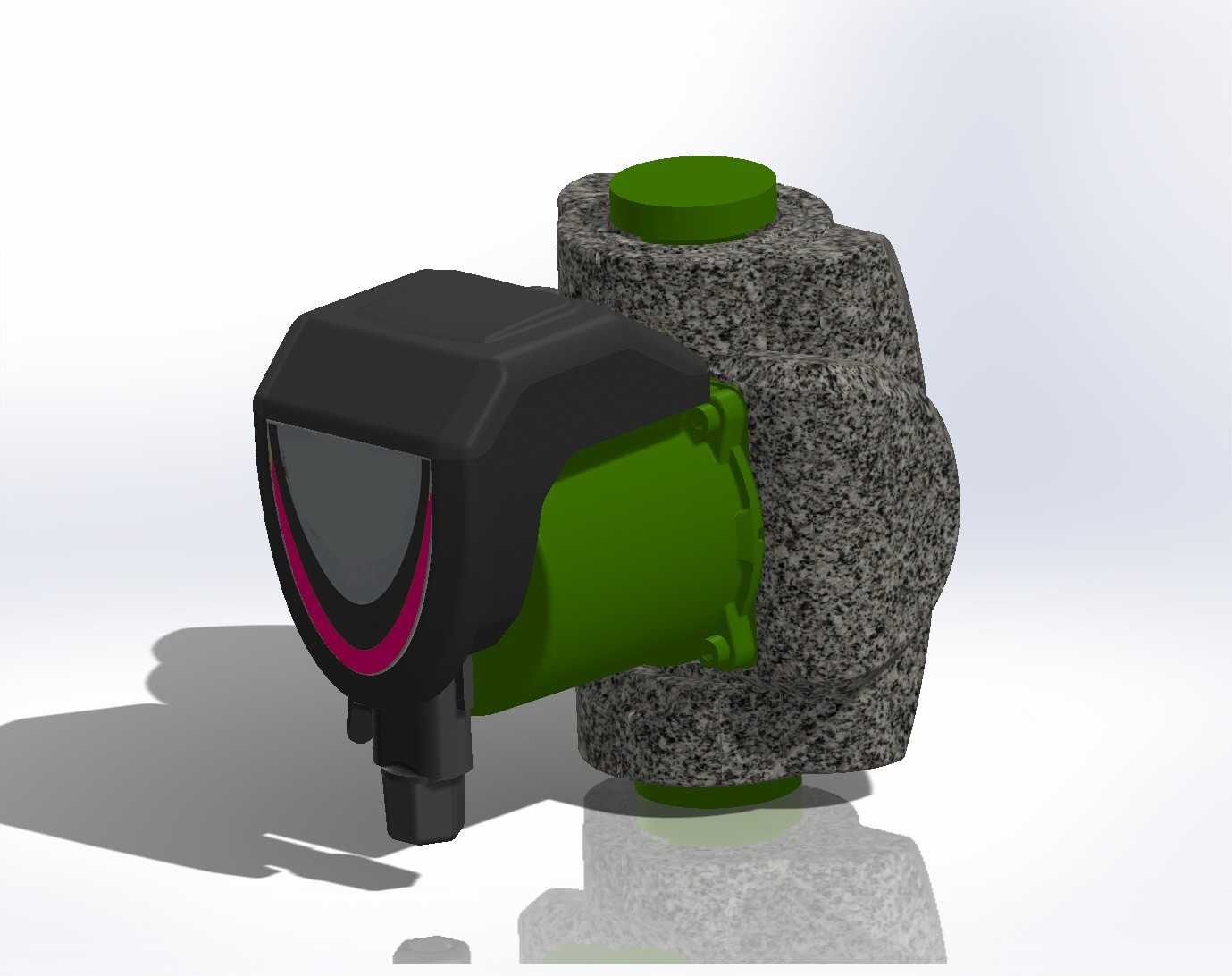

　　安装时可以有足够的螺纹啮合长度，即使在管路存在一定安装偏差的情况下，也能保证连接的密封性，不会因为螺纹啮合不足出现承压漏水的问题。泵体底部设置的安装支脚预留了标准安装孔位，既可以水平安装在管路上，也可以通过支架垂直固定在墙面或者锅炉本体上，适配不同的管路走向需求，不会因为安装方向限制影响泵的正常运行。叶轮部分采用闭式结构设计，叶片的型线针对小流量高扬程的民用循环场景做了优化，在系统阻力波动的情况下，流量输出的稳定性更好，不会因为个别支路阀门开关导致的管路阻力变化，出现其他支路水流分配不均、部分暖气片不热的问题。电控部分的接线腔采用快接端子设计，接线时不需要剥线后缠绕螺丝，直接将导线插入端子卡紧即可完成接线，能够大幅缩短现场安装的接线时间，也能避免虚接导致的接触不良、发热烧蚀问题。整体外观的色彩分区也做了工程化考量，电机外壳、泵体流道部分、电控外壳采用不同的色彩区分，生产装配时可以快速识别不同部件的装配位置，后期运维时也能快速区分功能模块，排查故障时可以快速定位对应的部件位置，减少故障排查的时间成本。
