家用超冷凝燃气脉动锅炉结构设计

　　这款20kW级别的超冷凝燃气脉动锅炉，核心应用场景聚焦于中小型家庭分户采暖与生活热水供应，适配建筑面积120-180㎡的平层或复式住宅，也可用于小型沿街商铺、社区服务站等独立商用空间的独立供暖，无需接入集中供热管网即可实现自主温控，避免集中供热的管网热损与统一启停的不便。设备实际运行过程中，依托脉动燃烧技术实现燃料的充分燃烧，相比传统常压燃气锅炉，热转换效率有明显提升，同时冷凝结构可回收烟气中的显热与潜热，进一步降低排烟温度，减少燃气消耗，运行过程中排烟温度可降至40℃左右，大幅降低热量的无效排放。从功能特性来看，设备集成了燃烧控制、换热、冷凝水收集、安全防护多个模块，顶部设置的操控面板可实时显示运行温度、工作状态，

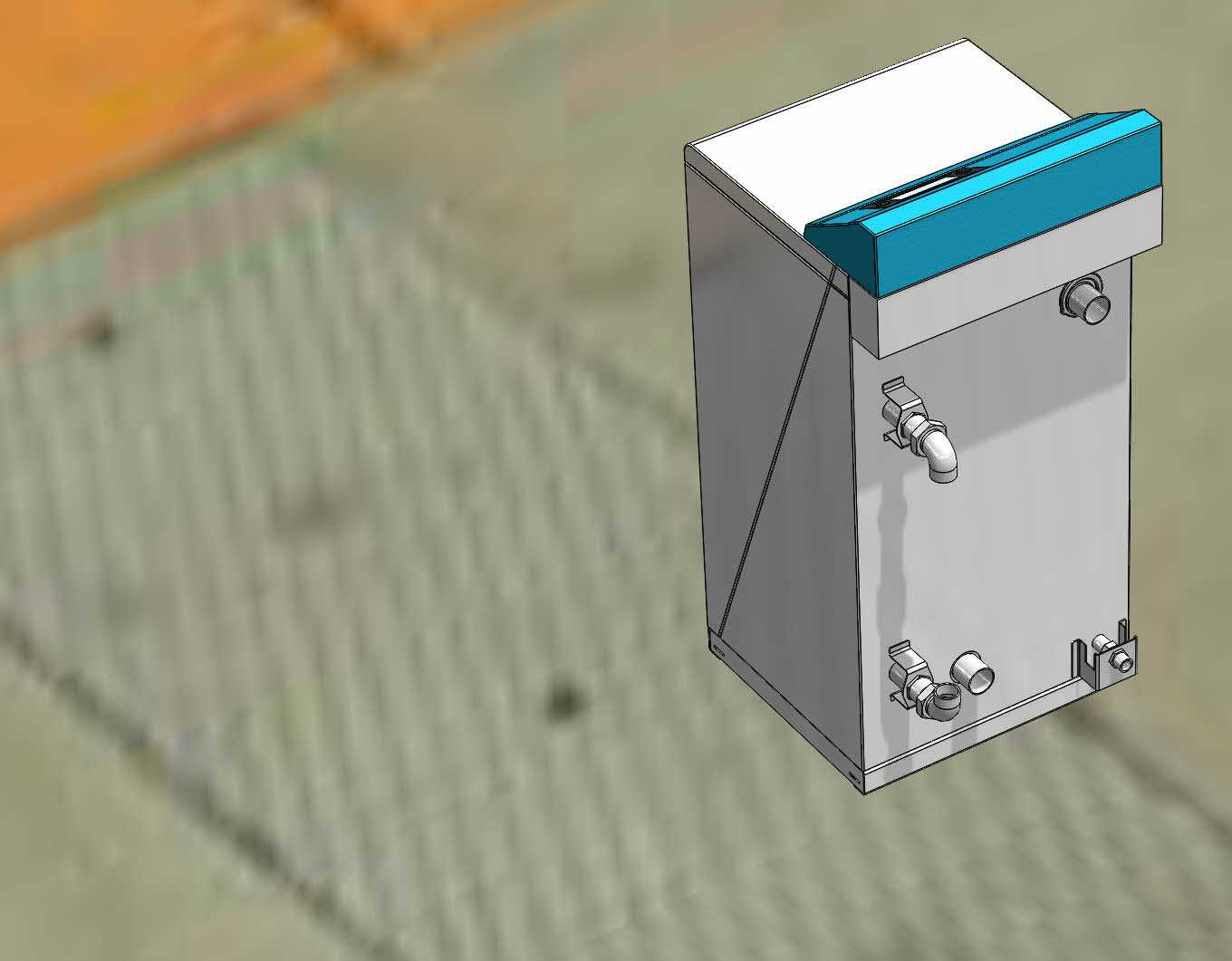

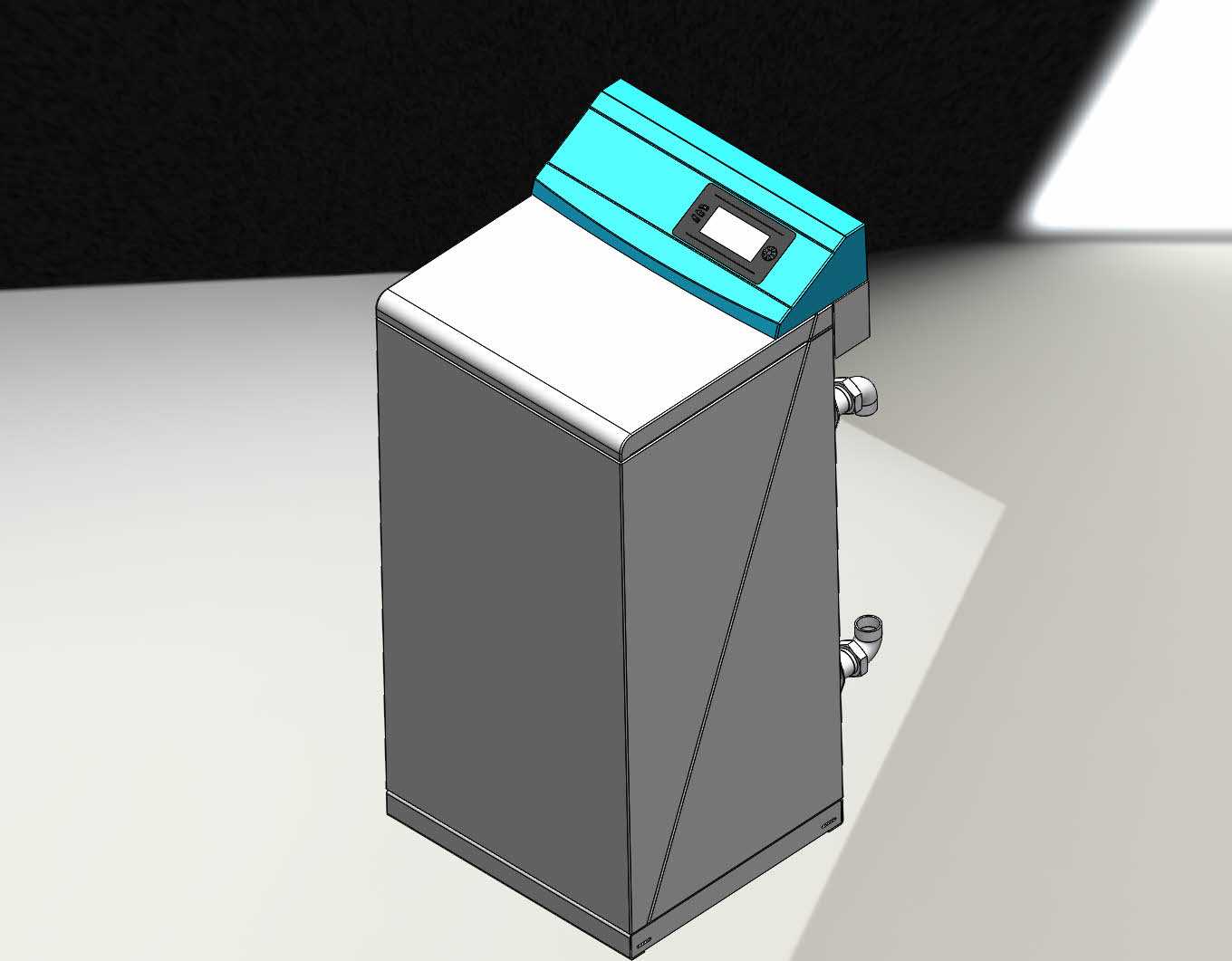

　　支持采暖温度与生活热水温度的独立调节，内置的风压保护、熄火保护、过热保护组件可在运行参数异常时自动切断气源，避免安全隐患。设计过程中优先考虑家用场景的安装适配性，整体采用立式长方体布局，主体外壳采用冷轧钢板喷塑处理，兼顾防锈与外观整洁性，顶部蓝色操控区域做了倾斜角度设计，符合用户站立操作的视线高度，无需弯腰即可完成参数设置。设备侧面预留的燃气接口、采暖供回水接口、生活冷热水接口均采用标准管螺纹规格，可直接对接家用现有管路，无需额外定制转换接头。外形尺寸方面，设备整体宽度控制在400mm以内，深度控制在350mm左右，高度约850mm，安装时仅需占用厨房或阳台的极小墙面空间，背部预留的挂装孔位可直接固定于承重墙面，

　　安装边界要求设备侧面与墙体预留不小于50mm的检修空间，正面预留不小于600mm的操作空间，顶部预留不小于200mm的排烟管安装空间，底部预留不小于100mm的管路连接空间，完全适配家用狭小空间的安装需求。结构设计上，内部将脉动燃烧器布置于设备上部，换热盘管与冷凝换热段依次向下布置，冷凝水收集盘设置于设备底部，可将冷凝过程中产生的酸性废水通过专用排水管接入 household 排水系统，避免冷凝水积存腐蚀内部构件。燃烧器采用脉动燃烧原理，运行时燃烧室内产生的压力脉动可强化换热面的对流换热效果，无需额外配置大功率循环风机即可实现烟气的顺畅排出，降低了设备运行的电耗与噪音，运行噪音可控制在40dB以内，不会对家庭日常休息造成干扰。

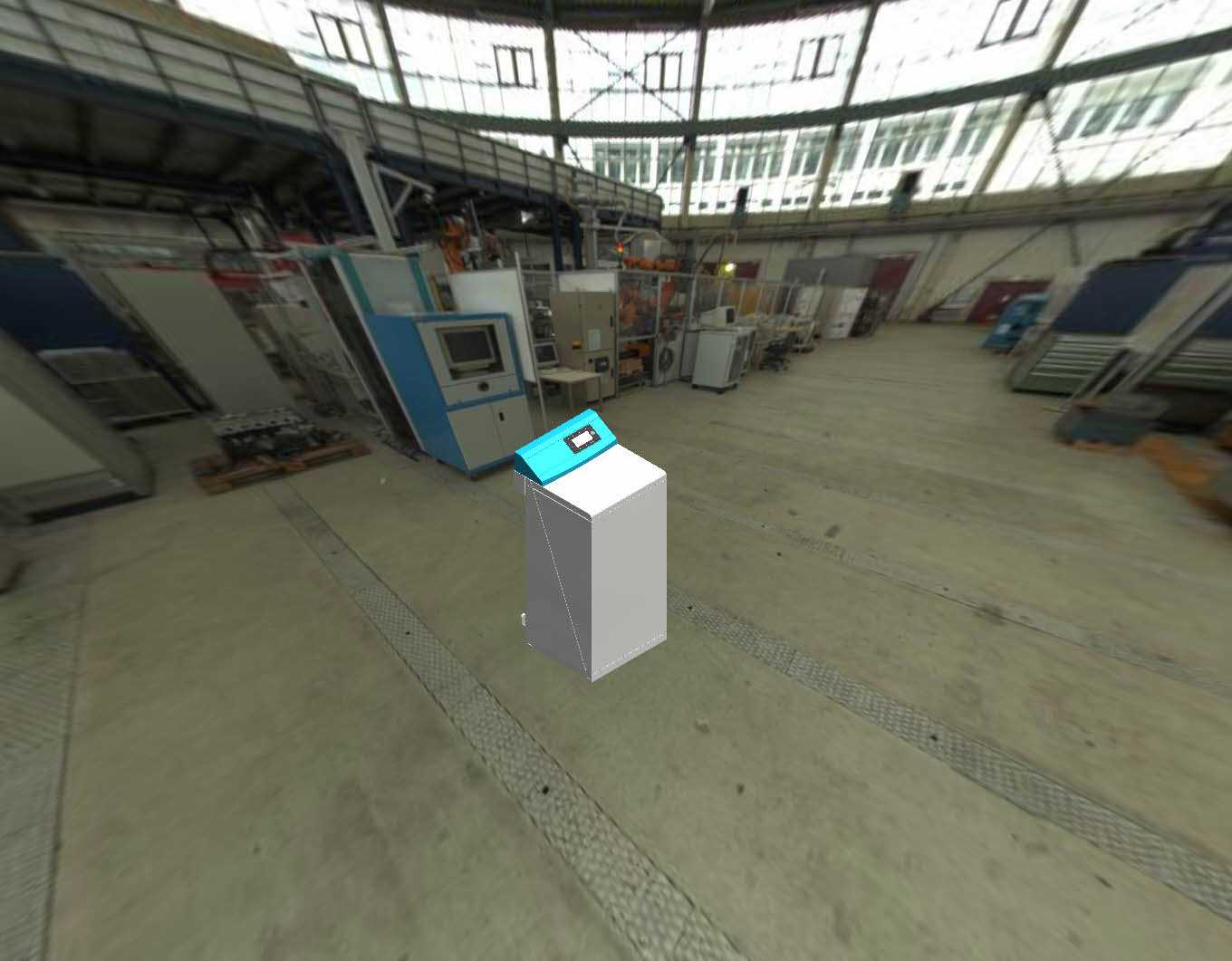

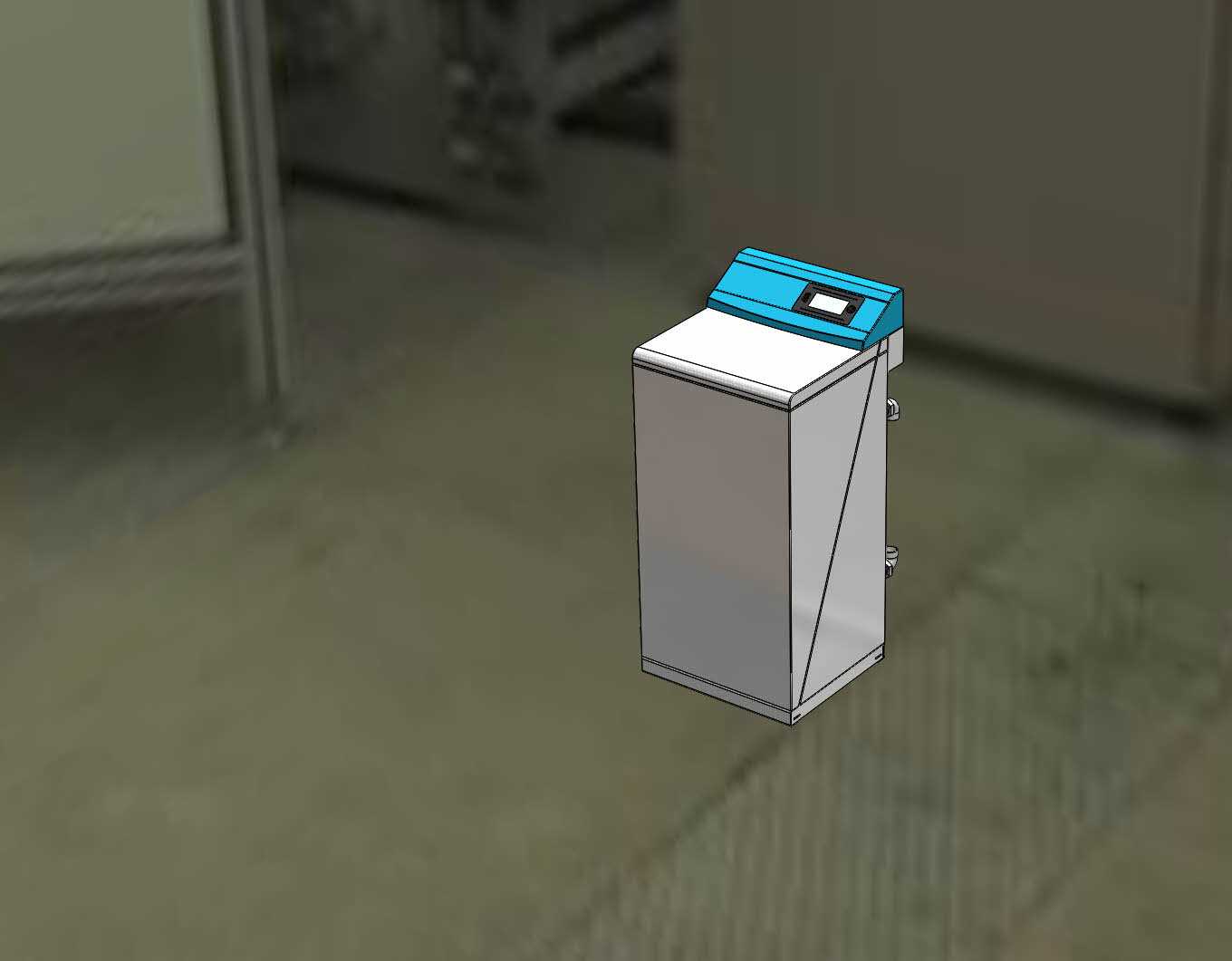

　　建模过程中对设备的管路接口位置、操控面板的按键布局、外壳的拼接缝隙都做了1:1还原，外壳的钣金折弯角度、加强筋位置都按照实际钣金加工工艺做了细节处理，可直接用于家用供热设备的选型参考、安装布局模拟，也可作为暖通设备结构设计的参考案例，帮助设计人员快速掌握立式冷凝燃气锅炉的布局逻辑与安装边界要求，避免在实际项目中出现管路干涉、安装空间不足的问题。
