燃气调压计量集成撬装站设备结构

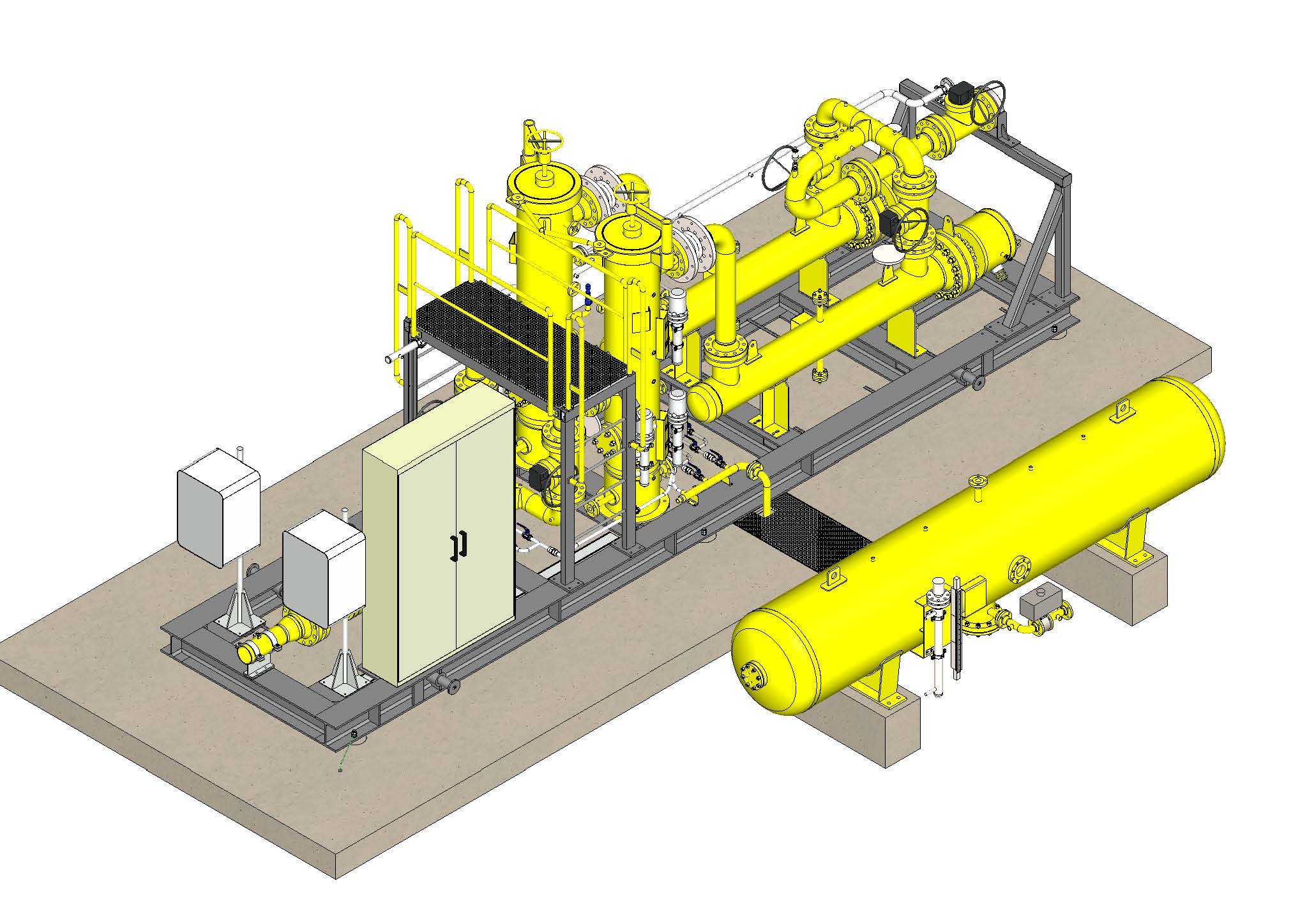

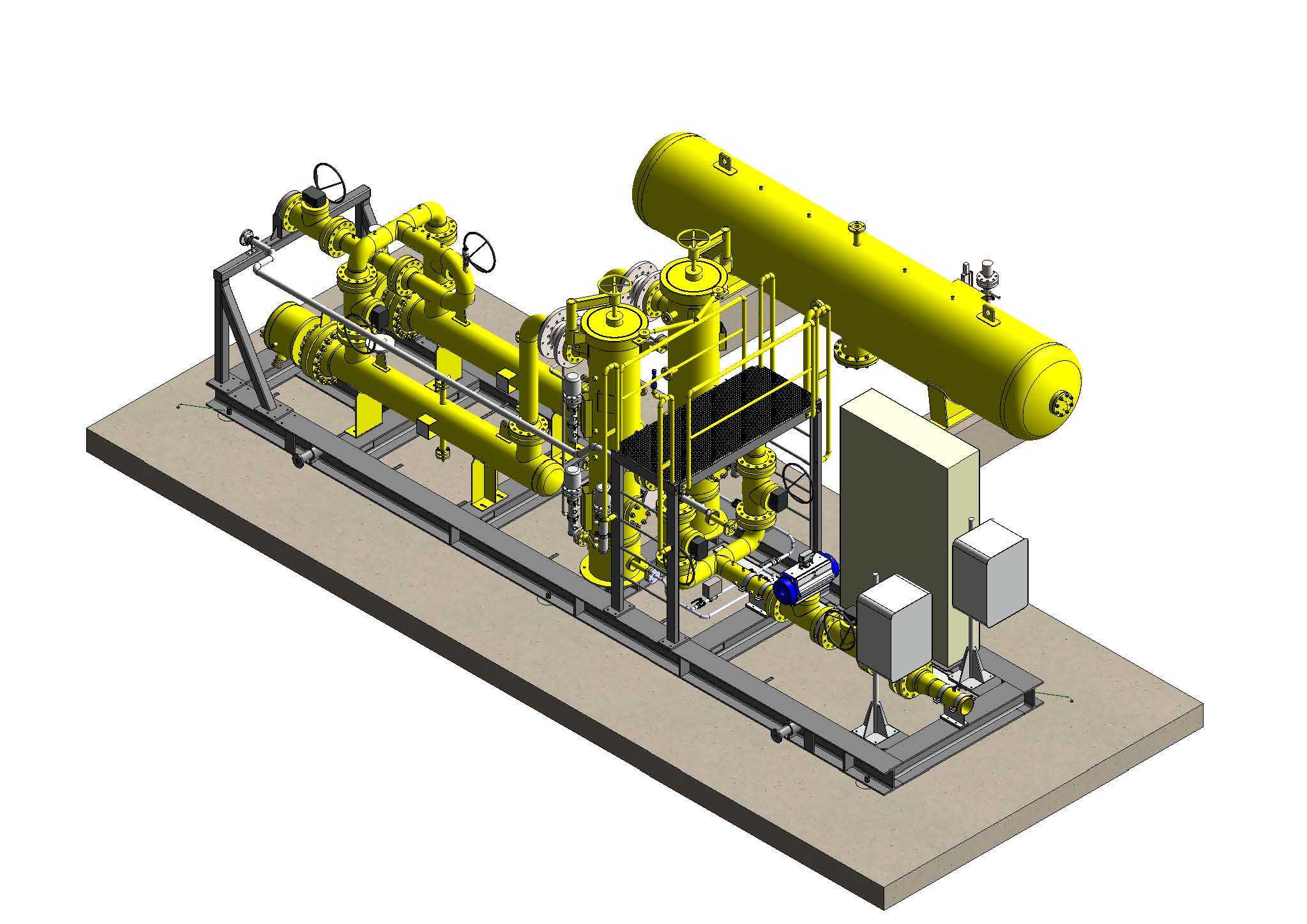

　　这套集成式燃气处理撬装设备，主要面向分布式能源站点、燃气轮机发电配套、区域燃气调压输配场景使用，核心作用是完成来气的过滤、调压、计量、安全截断后，将符合压力、流量、洁净度要求的燃气稳定输送至下游用气端，避免来气压力波动、杂质含量超标对下游精密燃烧设备、涡轮机组造成冲蚀、喘振等损伤。从整体布局来看，设备采用一体化撬装底座设计，所有工艺管线、阀组、处理罐体、控制柜体均集成在预制混凝土基座搭配的钢制撬架上，现场安装时仅需对接进出口工艺管线与控制线缆即可完成投用准备，大幅缩减现场施工的焊接、配管工作量，适配场站快速建站、模块化部署的需求。撬体左侧布置的电气控制柜采用落地式安装，柜体与撬架之间预留了足够的接线与检修空间，

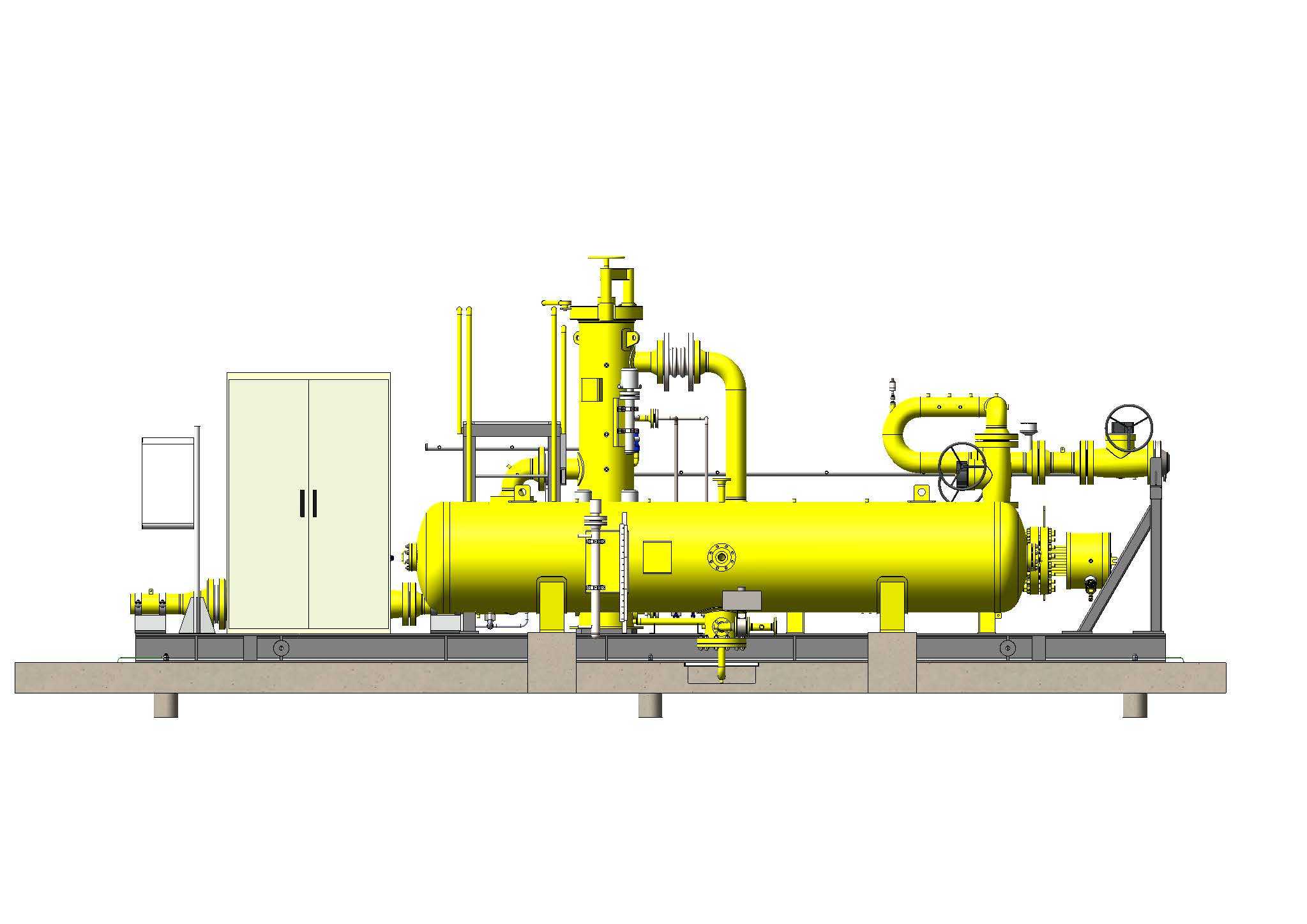

　　柜旁配套的两个小型接线箱分别负责现场仪表信号采集、紧急切断阀的动力供给，所有线缆走撬架预设的穿线桥架，避免现场布线索乱、管线干涉的问题。核心工艺段采用两级过滤+调压的结构设计，立式布置的过滤分离器承担来气初级过滤功能，去除燃气中携带的液态水、固体颗粒杂质，罐体顶部设置的快开盲板结构，方便运维人员定期更换内部过滤元件，无需动用大型吊装设备即可完成滤芯检修作业；过滤后的燃气进入调压阀组段，通过并联的调压支路实现压力稳定调节，单支路检修时可切换备用支路，保障供气不中断，阀组上配套的压力表、压力变送器实时采集进出口压力数据，超压时自动触发安全截断阀动作，切断来气保障下游设备安全。卧式布置的缓冲罐体设置在撬体出口端，

　　主要作用是平抑调压后的气流脉动，降低燃气输送过程中的压力波动幅度，避免气流脉动对下游涡轮机的燃烧稳定性造成干扰，罐体通过混凝土支墩承载，支墩与罐体之间设置的鞍式支座预留了热胀冷缩的位移余量，适配燃气介质温度变化带来的罐体伸缩需求。撬架上的黄色安全护栏围绕高处操作平台设置，平台采用防滑格栅板铺设，护栏高度符合工业操作平台的安全防护要求，运维人员可通过平台到达罐体顶部、阀组高位操作点完成阀门切换、仪表校准作业，平台爬梯的踏步间距、扶手高度均按照人体工程学操作尺寸设计，降低高空作业的安全风险。所有工艺管线采用等径布置与平滑弯头过渡，减少气流在管线内的局部阻力损失，管线之间的法兰连接位置均预留了螺栓拆装的操作空间，

　　避免后期检修时出现工具无法操作的死角；管线上的阀门采用支架固定在撬架构件上，避免阀门自重长期作用在管线焊缝上造成应力开裂。从安装边界来看，整套撬体的长宽尺寸适配标准集装箱运输要求，运输时无需拆分撬上构件，到场后可直接吊装就位，撬体底部的地脚螺栓孔位置与预制混凝土基座的预埋螺栓一一对应，安装时无需二次打孔调整；撬体与周边建构筑物的安全间距满足燃气输配设备的防火规范要求，进出口管线的对接位置设置在撬体端部，方便与站场外部管线对接，控制线缆的接口集中布置在控制柜侧方，接线时可快速完成端子对接。在设计逻辑上，这套设备优先考虑了运维便利性与运行可靠性，没有采用过度集成导致检修空间不足的结构，所有需要定期操作、维护的部件均布置在人员站立可触及的高度，高位部件通过操作平台可达；管线上的仪表安装位置避开了气流死角，测量数据更能反映管内真实的介质参数，避免测量偏差导致的调压误动作。针对燃气场站的安全要求，所有承压罐体、管线的壁厚均按照对应压力等级的规范要求选取，焊接位置预留了探伤检测的操作空间，出厂前可完成全部焊缝的无损检测与压力试验，现场无需额外进行承压部件的强度测试，缩短现场调试周期。设备的表面涂装采用醒目的工业黄色作为工艺设备主体色，既符合燃气行业的设备标识规范，也方便日常巡检时快速识别设备外观损伤、跑冒滴漏问题，控制柜采用浅灰色涂装，与工艺设备形成明显视觉区分，方便运维人员快速定位电控系统位置。
