黑鹰直升机主旋翼桨毂连接结构

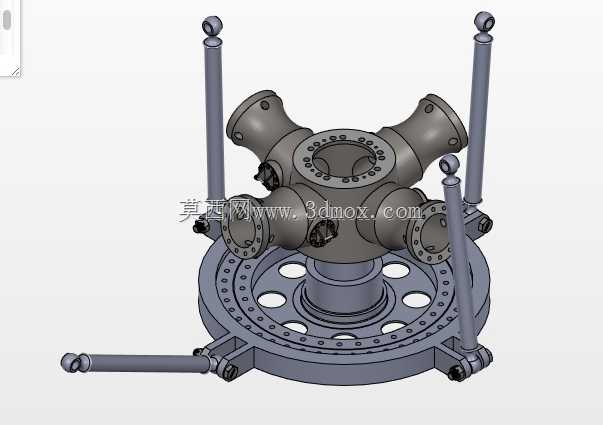

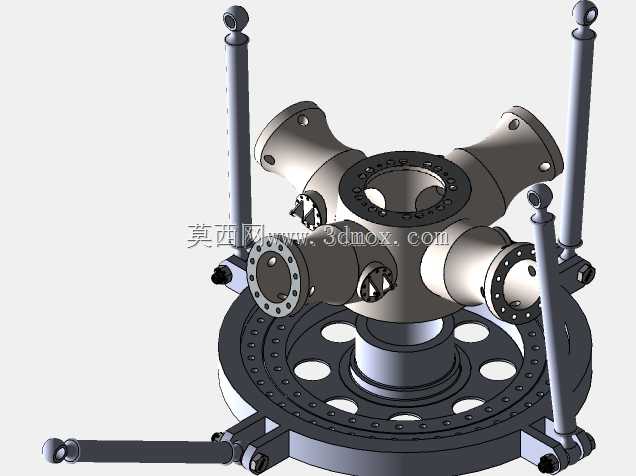

该结构对应通用直升机主旋翼核心连接总成，主要应用于中型通用运输直升机的旋翼系统，承担桨叶与主减速器输出轴之间的动力传递、载荷缓冲与变距操纵功能，是直升机旋翼系统中直接决定飞行操控性与结构可靠性的核心部件。从实际工况来看，该总成需要同时承受桨叶旋转产生的离心拉力、飞行过程中的气动交变弯矩、机动飞行时的冲击载荷，还要传递变距拉杆输入的操纵力矩，实现每片桨叶的周期变距与总距调整，直接控制直升机的升力大小与飞行姿态。设计层面采用了经典的铰接式旋翼布局，中心毂体为多支臂星形构型，每侧支臂对应一组桨叶安装接口，接口处设置带法兰边的连接座，通过均布的螺栓孔实现与桨叶根段的刚性连接，保证离心力的均匀传递。周向布置的多根变距拉杆沿毂体径向分布，拉杆两端采用球铰连接结构，既可以补偿桨叶挥舞、摆振过程中的角度偏移，又能精准传递操纵线系的直线位移，带动桨叶绕自身轴线转动调整桨距。底部的环形安装盘为与主减速器输出轴连接的定位基准，盘面上开设多圈不同分度圆的螺栓孔与定位销孔，安装时可通过止口定位保证与输出轴的同轴度，避免高速旋转时产生不平衡振动，环形盘上的镂空减重孔在保证结构刚度的前提下有效降低了总成自重，符合航空构件轻量化的设计要求。各铰接位置均预留了润滑脂注油通道与密封安装槽，可在维护时加注润滑脂降低铰接副的磨损，延长部件的翻修间隔周期。从安装边界来看，该总成安装于直升机主减速器顶部的旋翼塔座内，外围需要与旋翼整流罩、防冰管路、桨叶折叠机构预留足够的运动间隙，变距拉杆的行程范围需要与操纵线系的输出行程匹配，避免出现操纵干涉；中心毂体的中心孔为中空结构，可穿过旋翼轴内的管路与线缆，实现桨毂顶部传感器与机身系统的连通。整体结构的受力路径经过多轮迭代优化，离心载荷通过支臂直接传递至中心毂体再传导到旋翼轴，气动弯矩通过铰接铰支座传递到减摆器与阻尼结构，避免交变载荷直接作用于主减速器壳体，降低传动系统的疲劳载荷水平。
