带润滑加载功能的轴承测试设备结构设计

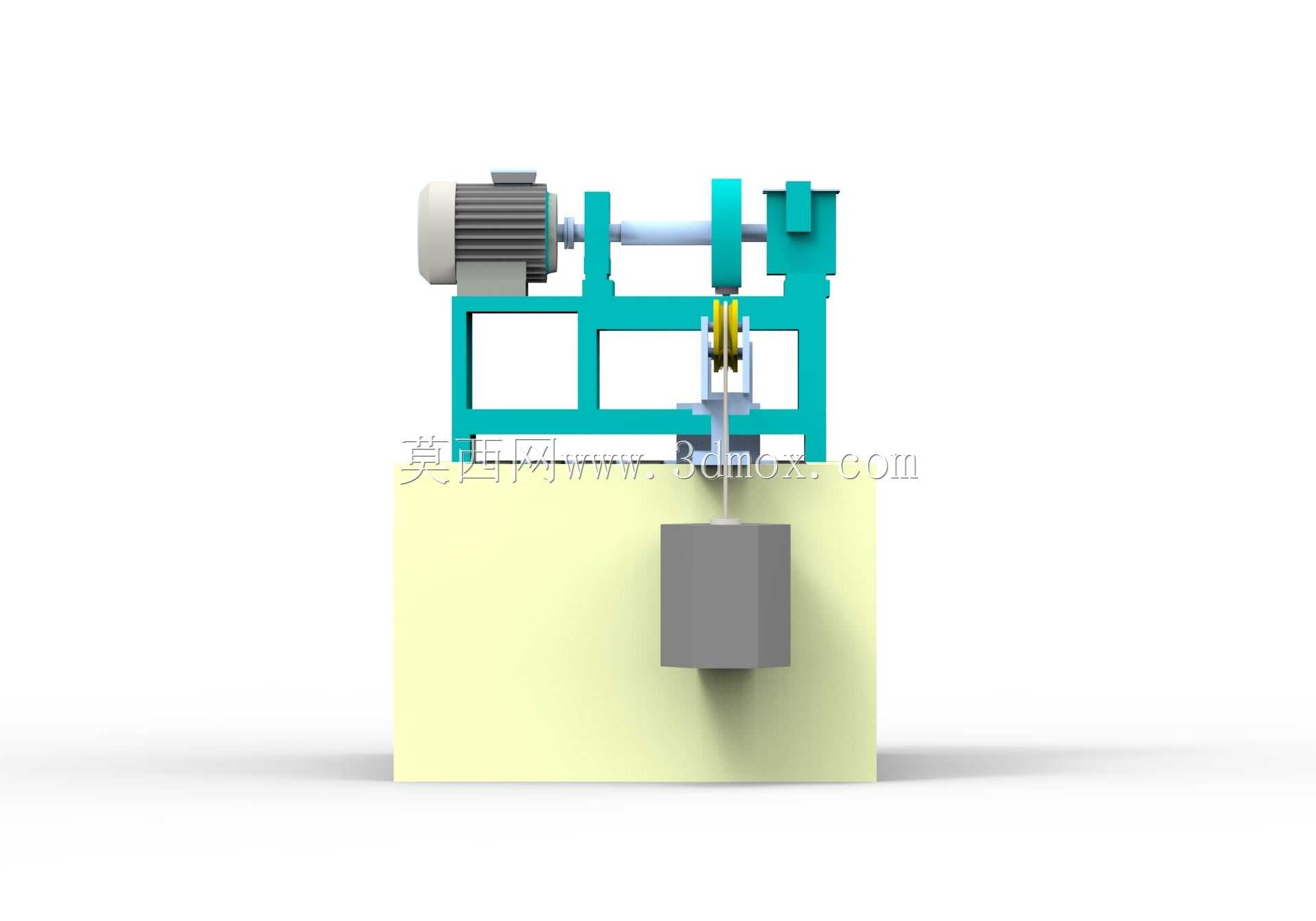

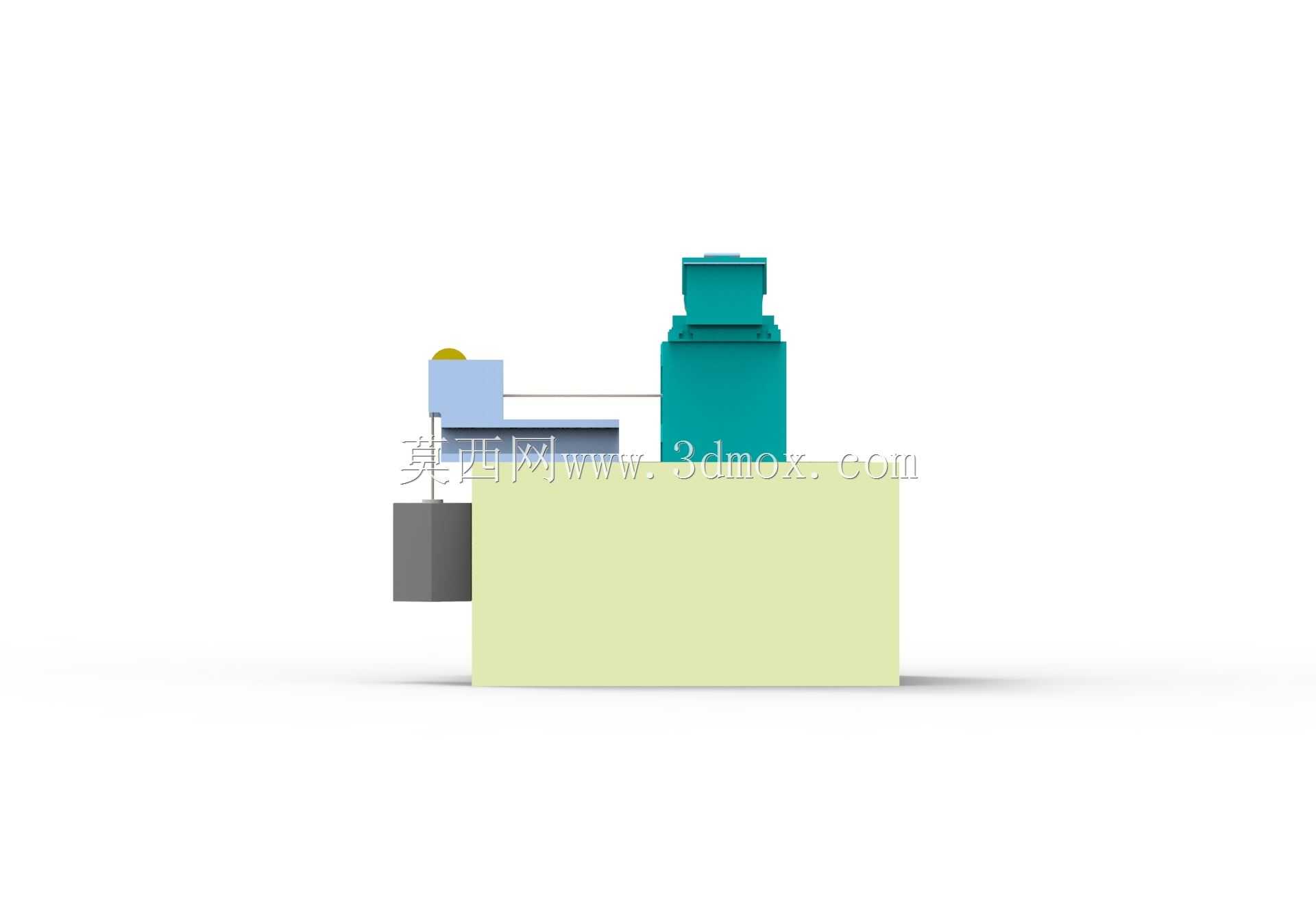

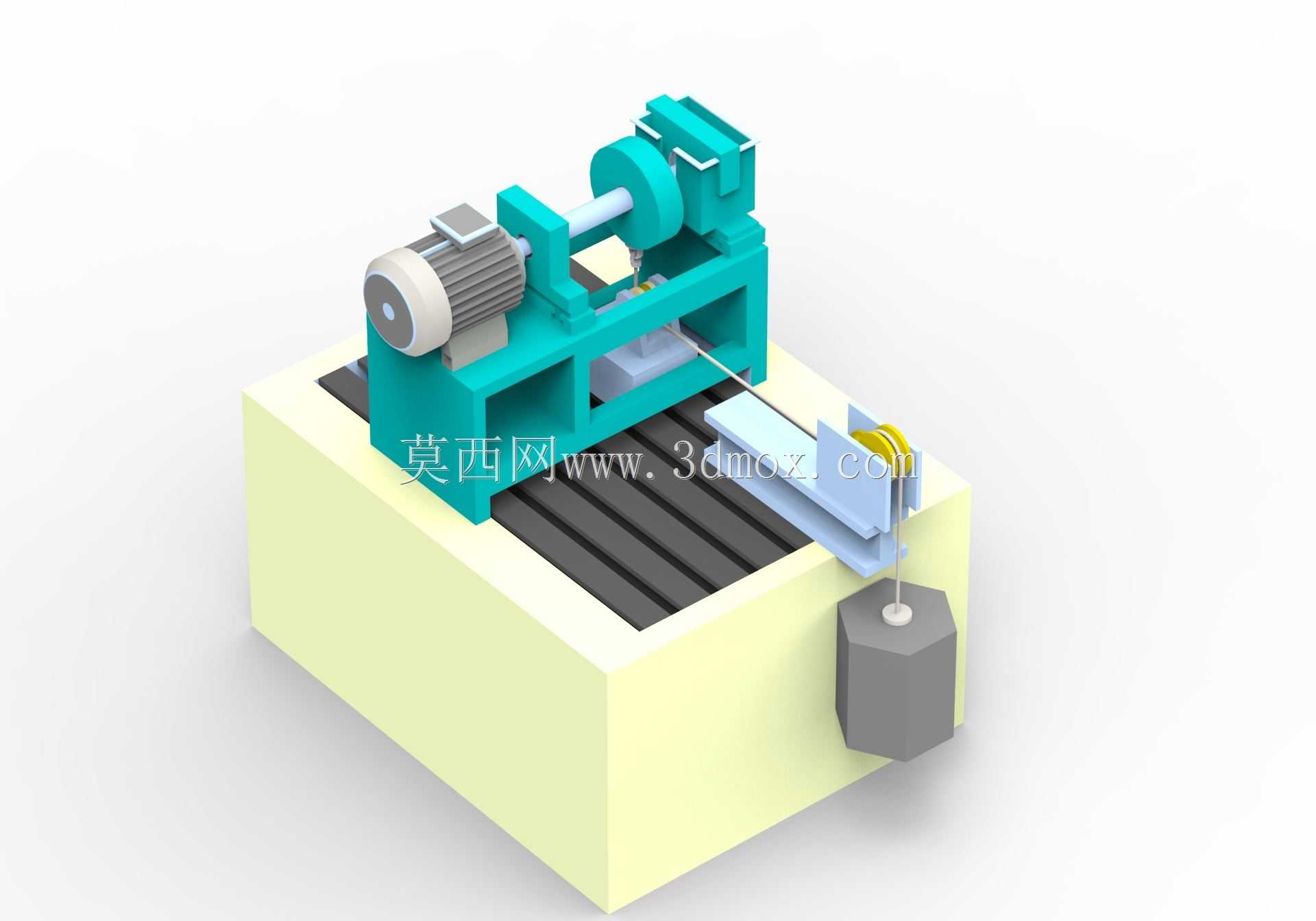

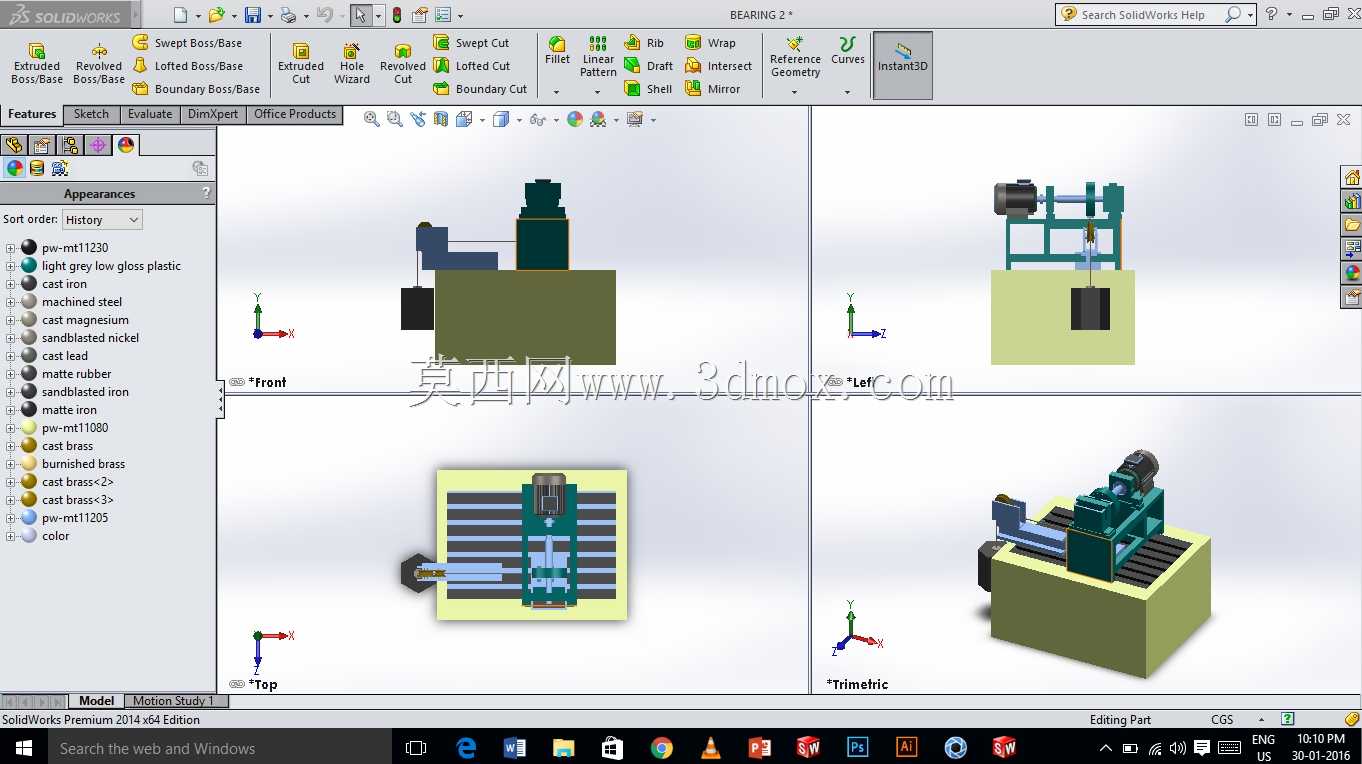

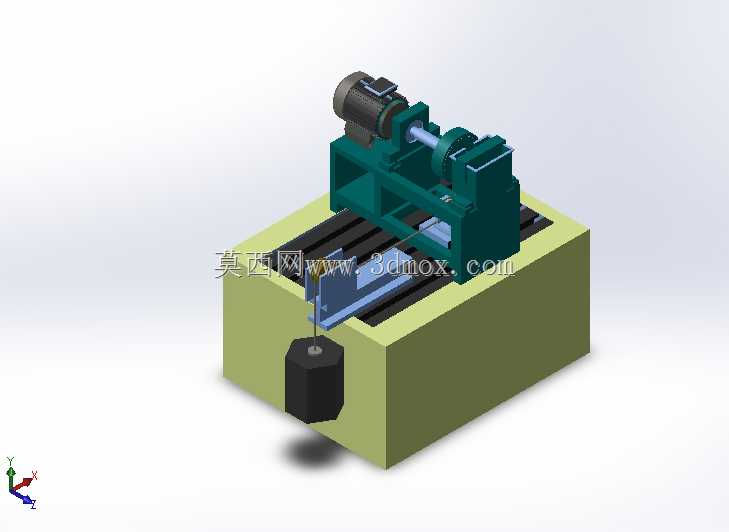

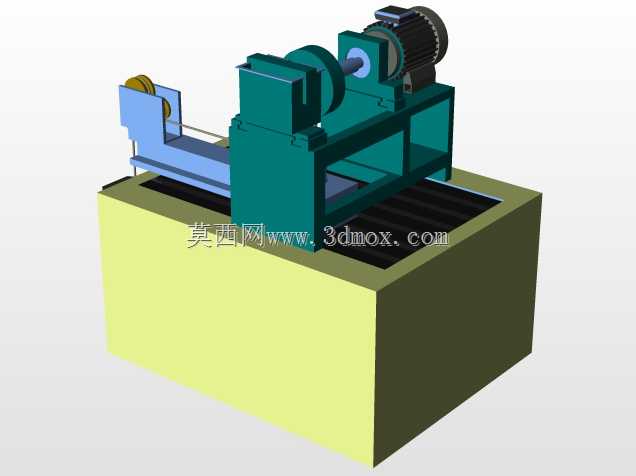

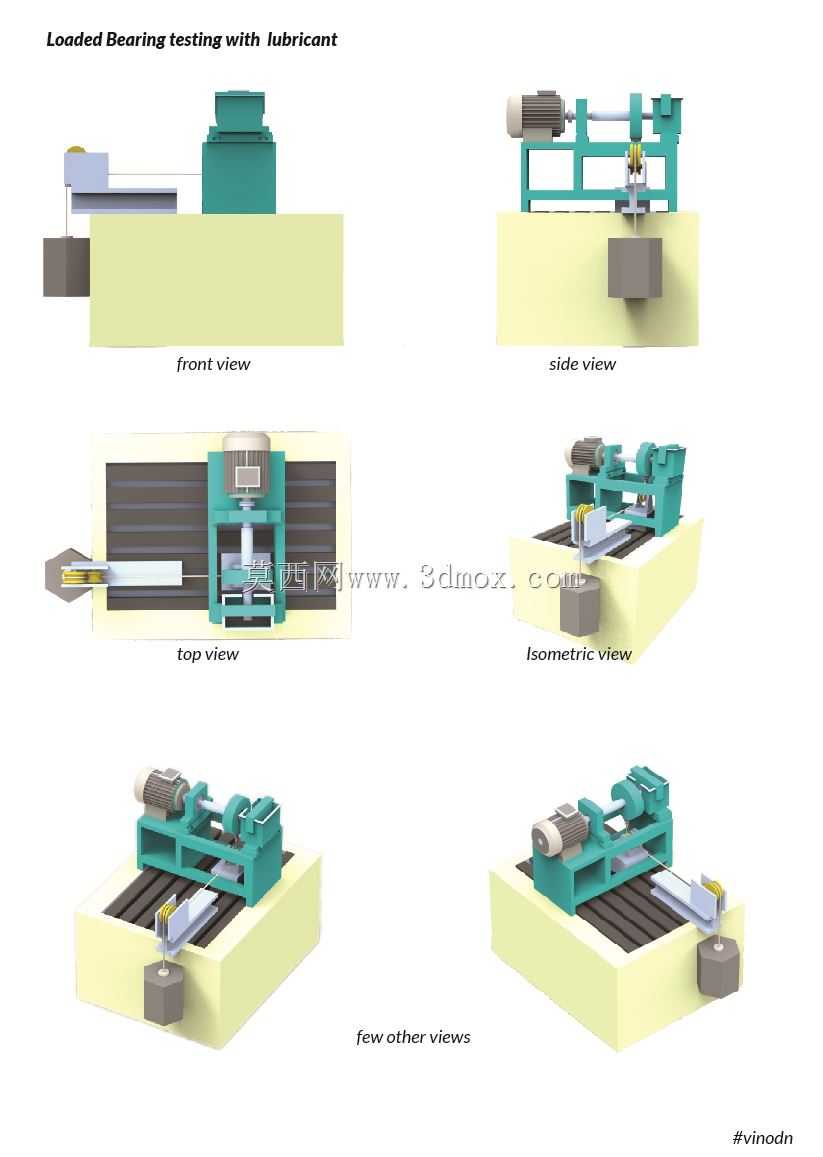

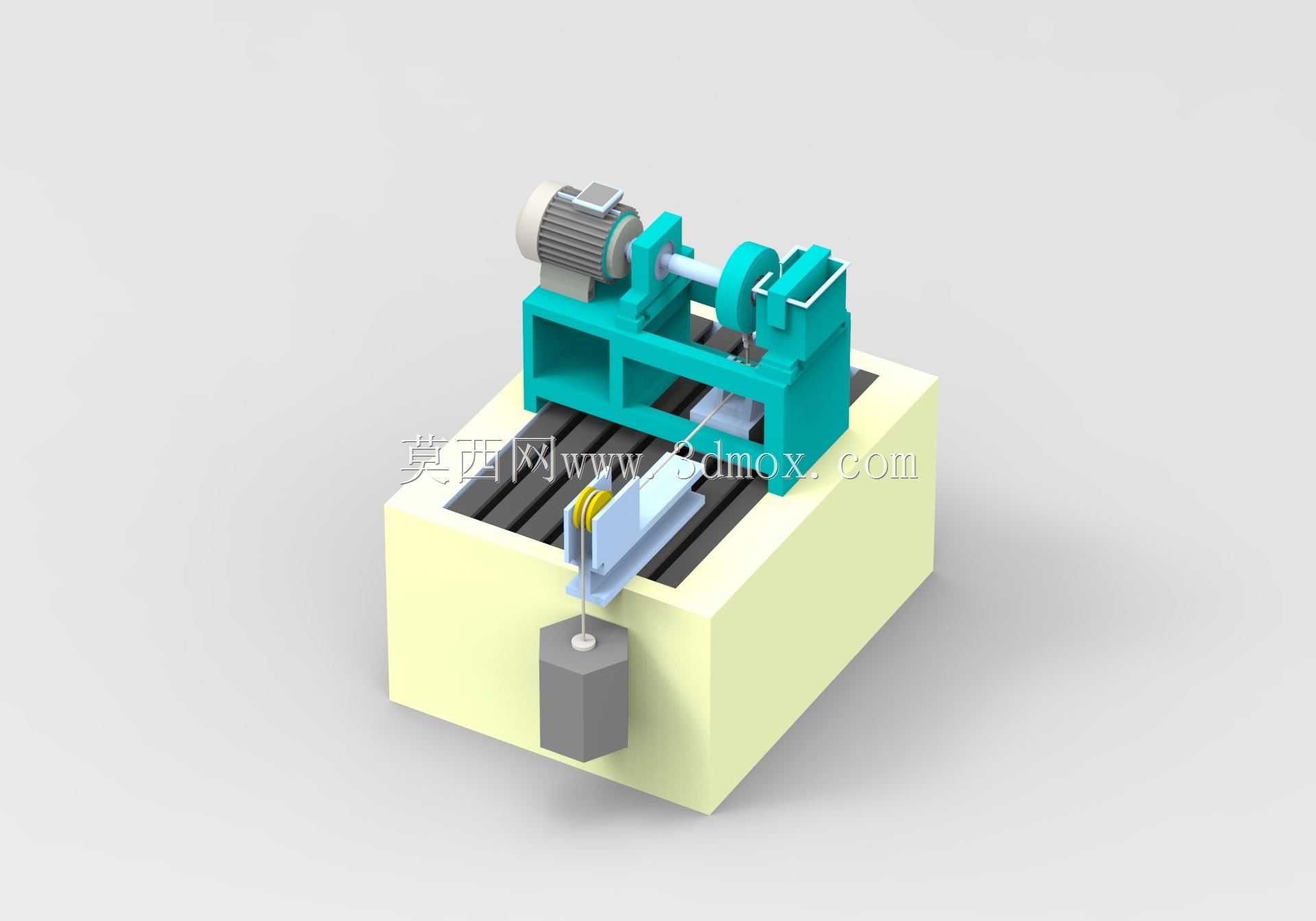

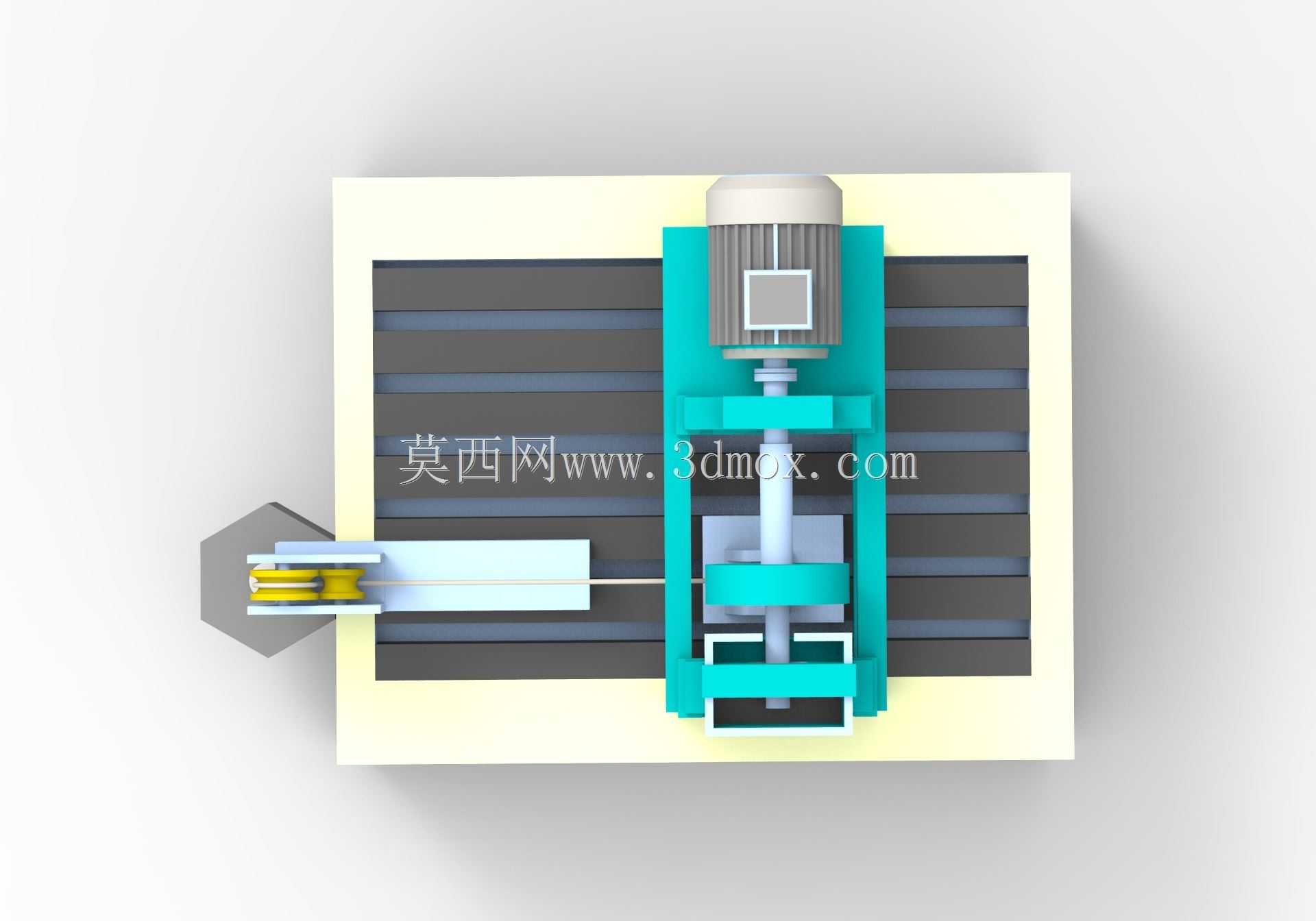

　　这套轴承测试设备主要面向轴承生产环节的性能验证场景，可在模拟实际工况的润滑、加载条件下完成轴承的耐久、磨损、温升等核心性能指标测试，覆盖成品轴承出厂抽检、新结构轴承研发验证、润滑介质适配性测试等多个实际应用环节，能为轴承性能参数标定、润滑方案优化提供可靠的实测数据支撑。从结构布局来看，设备采用分体式台座设计，底部为一体化铸造的水平安装基座，基座上平面加工有连续的T型安装槽，可根据被测轴承的规格尺寸灵活调整各功能组件的安装位置，适配不同轴径、不同载荷等级的轴承测试需求，基座底部预留有地脚螺栓安装孔与调平垫块安装位，安装时可通过调平垫块快速调整台座水平度，避免设备运行过程中因基础不平产生附加振动，影响测试数据的准确性。

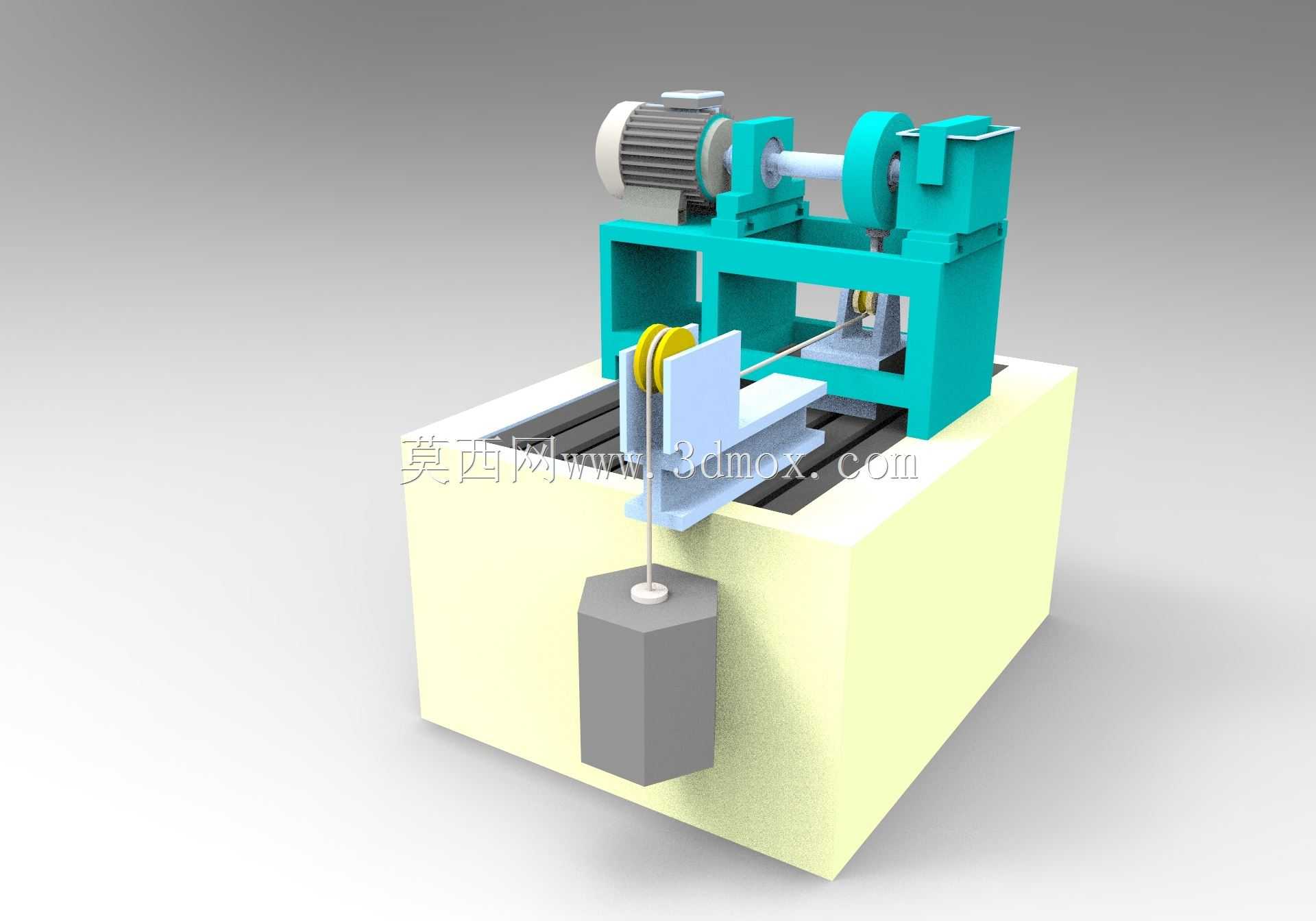

　　设备的动力输入单元布置在台座一侧，采用卧式安装的驱动电机搭配传动带组件，可通过更换不同直径的带轮调整输出转速范围，模拟不同转速工况下的轴承运行状态，电机安装座设计有腰型调节孔，可快速调整传动带张紧度，降低日常维护的操作难度。加载单元布置在台座中部的测试工位上方，采用垂直向下的施力结构，可通过调整加载力大小模拟轴承实际承受的径向载荷，加载端与被测轴承外圈接触的位置设计有可拆卸的压头，可根据被测轴承的外圈尺寸更换适配压头，保证加载力均匀作用在轴承外圈上，避免局部应力集中影响测试结果。润滑系统集成在台座侧方的安装位，可根据测试需求持续向测试工位供给指定温度、指定流量的润滑介质，既可以完成脂润滑条件下的轴承寿命测试，也可完成油润滑、

　　不同添加剂配方润滑剂的适配性测试，润滑管路采用快插接头连接，更换不同润滑介质时可快速完成管路清理与更换，减少不同介质交叉污染对测试结果的干扰。测试工位的轴承安装座采用模块化设计，可根据被测轴承的内径、宽度尺寸快速更换适配的安装芯轴与定位套，芯轴与驱动端采用柔性联轴器连接，可补偿安装过程中产生的少量同轴度误差，避免附加弯矩作用在被测轴承上，保证测试载荷与实际工况一致。设备的各外露运动部件均设计有安全防护结构，传动带外侧安装有可拆卸的金属防护罩，测试工位外侧预留有透明防护板安装位，测试过程中可安装透明防护板避免润滑介质飞溅，同时防止轴承失效碎裂时零件飞出造成安全隐患。从安装边界来看，设备整体占地尺寸适配常规实验室的设备摆放间距要求，

　　台座高度符合人工操作的舒适高度，操作人员站在设备正面即可完成被测轴承装拆、加载参数调整、润滑介质更换等常规操作，无需额外配置登高操作平台。设备的电气控制元件可集成安装在台座侧面的电控箱安装位，无需额外占用独立的控制柜摆放空间，适合中小型轴承生产企业的质检车间、科研院所的摩擦学实验室摆放使用。在设计过程中，各组件的安装基准统一以台座上平面为基准，所有配合面均设计有定位销孔，装配时可通过定位销快速确定各组件的相对位置，减少装配调试的时间成本，易损件如传动带、密封件、加载压头等均采用行业通用规格，后期维护时可快速采购替换，无需定制特殊配件，降低设备全生命周期的使用成本。
