便携挂扣式多色运动饮水瓶结构设计

　　这款带挂扣的饮水容器，最初的设计出发点是解决户外出行、运动场景下随身携水的痛点，很多跑者、骑行爱好者在短途出行时，不想额外背负背包，普通水杯要么没有可靠的挂载点，要么握持部分防滑性差，运动过程中容易滑脱，这款产品的结构设计就是围绕随身挂载、防滑握持、饮水便捷三个核心需求展开的。瓶身整体采用分段式结构，底部为封闭储水基座，中段设置了竖向的格栅式防滑握持区，这个区域的格栅不是单纯的装饰结构，每根竖向筋条的厚度控制在1.8mm，筋条间距6mm，刚好适配成年人手指自然弯曲时的指缝间隙，握持时手指可以嵌入筋条间隙，哪怕手心出汗或者戴薄款运动手套，也能提供足够的静摩擦力，不会出现打滑脱手的情况。格栅段内侧是透明的储水内舱，

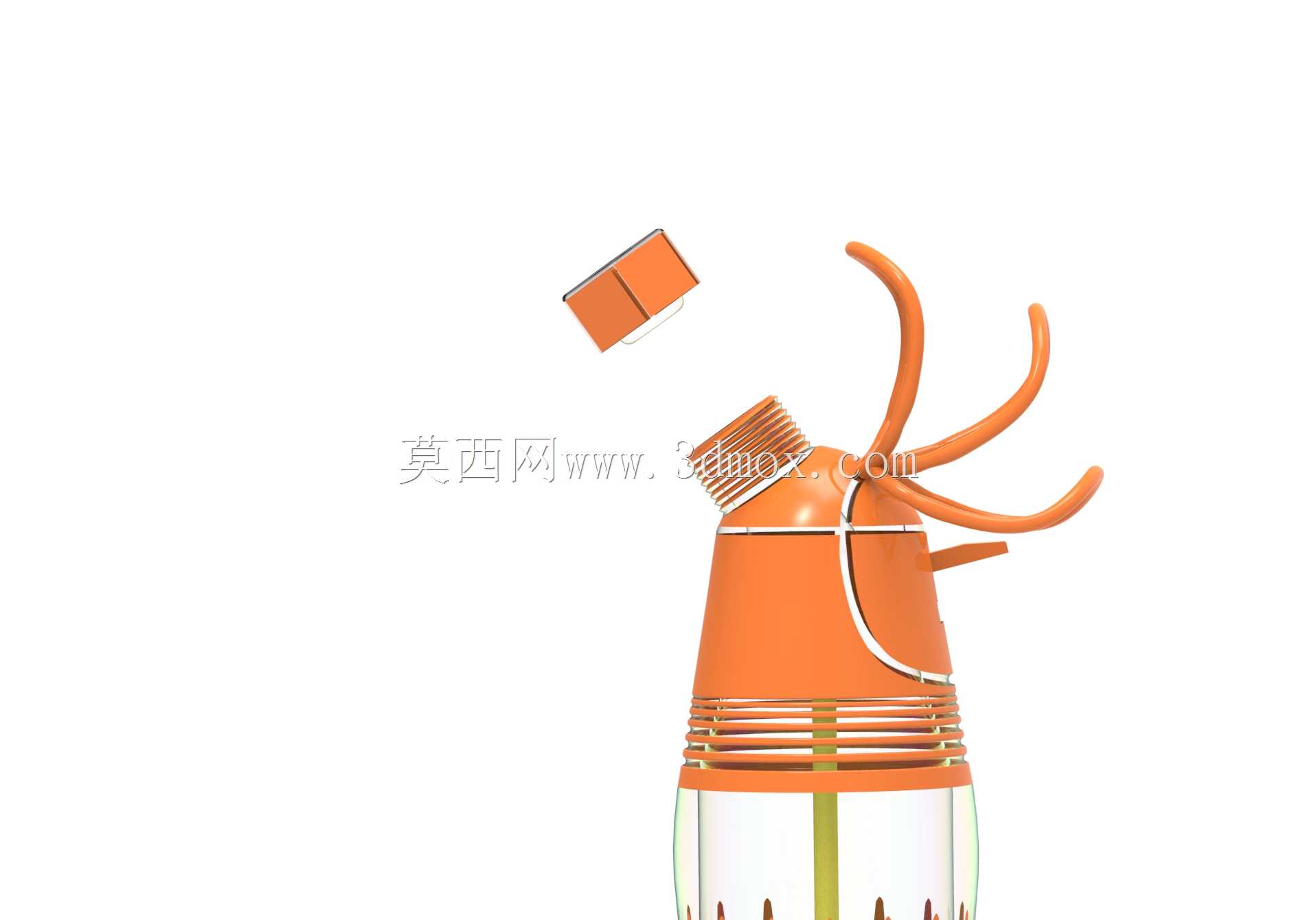

　　透明材质选用食品级共聚酯，壁厚均匀控制在1.2mm，既可以清晰观察内部剩余水量，也能耐受60摄氏度以内的液态饮品，不会因为常规温水浸泡出现材质变形或者有害物质析出的问题。格栅段上方设置了多道环形凸筋，这些凸筋一方面是作为结构加强筋，提升瓶身中段的抗挤压能力，避免放在背包侧袋时被其他物品挤压变形漏水，另一方面也作为视觉分割线，区分握持区和上部的连接段。瓶身上部的瓶盖部分集成了旋转式密封结构和挂扣组件，挂扣采用软质弹性塑料一体成型，扣环的开合角度最大可以达到45度，不需要额外的解锁按键，直接就可以挂在背包织带、运动腰带、自行车车把挂点上，挂扣的根部做了R3的圆角过渡，避免反复弯折出现应力断裂，经过反复弯折测试，

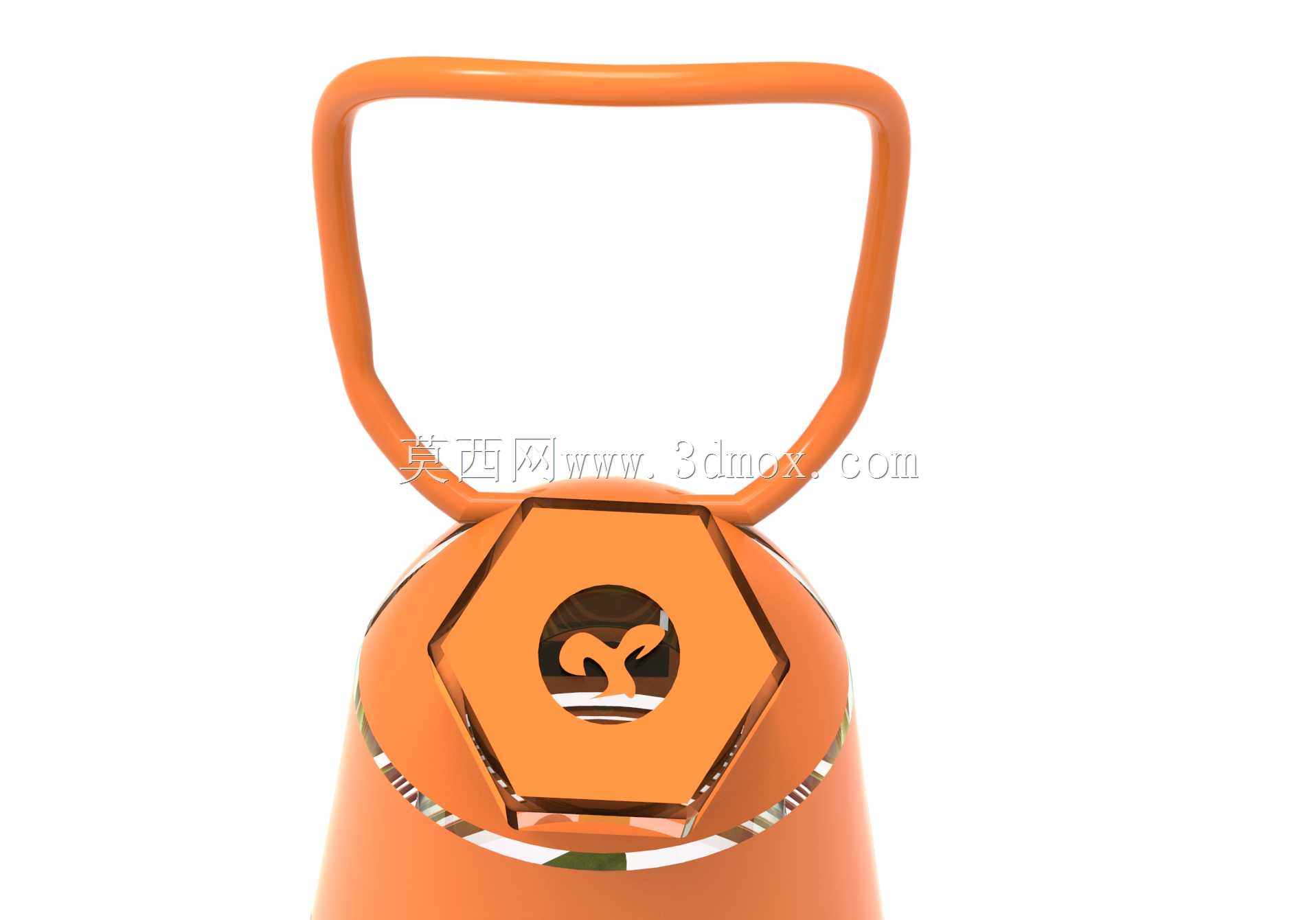

　　挂扣在弯折一万次后不会出现裂纹或者断裂失效的情况。瓶盖的出水口采用隐藏式按压弹开结构，平时出水口被密封塞完全封闭，按压瓶盖顶部的六边形按键就可以弹开出水口，单手就可以完成开盖饮水的操作，不需要双手拧动瓶盖，适合运动过程中快速补水的场景。密封塞采用食品级硅胶材质，压缩量控制在0.8mm，和出水口的配合间隙小于0.02mm，倒置状态下不会出现渗漏，哪怕放在包内和其他物品挤压，也不会出现漏水打湿随身物品的问题。瓶身底部做了内凹的防滑底垫，底垫上设置了三道环形防滑纹，放置在光滑的桌面或者健身器材平台上时，不会因为轻微的震动滑落。整体瓶身的总高度控制在245mm，最大直径68mm，刚好可以适配绝大多数常规尺寸的背包侧袋、汽车杯架，安装挂载时，

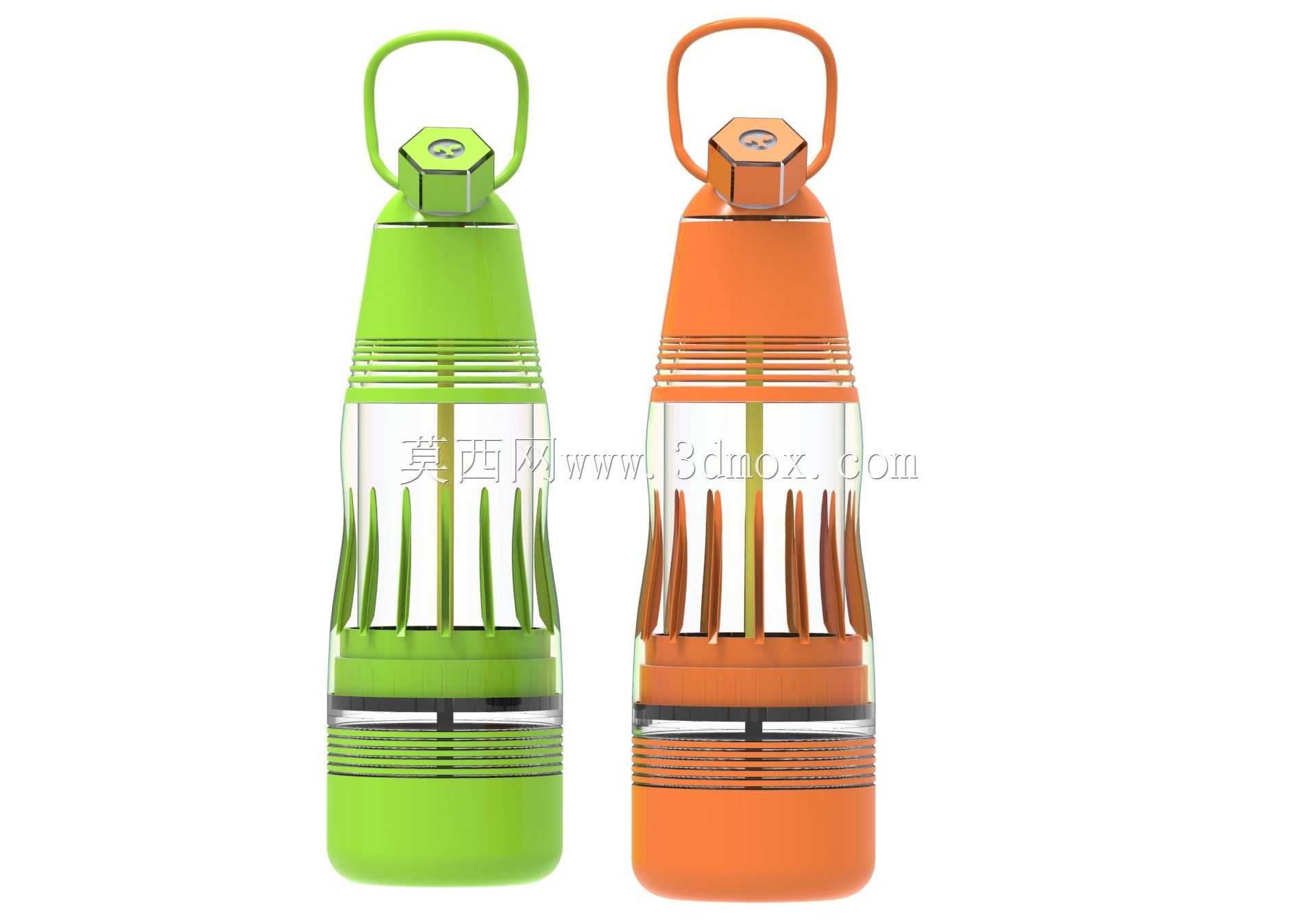

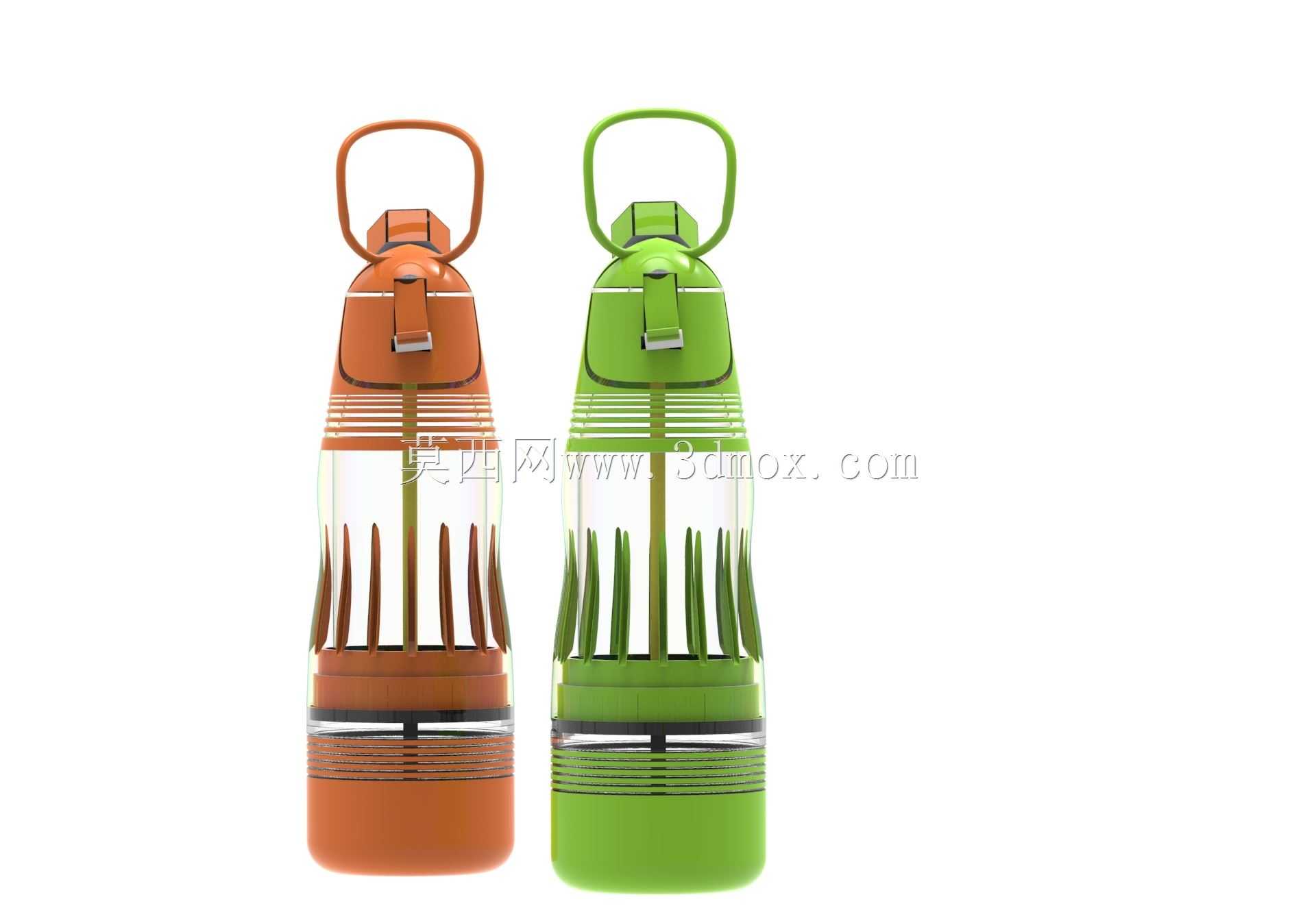

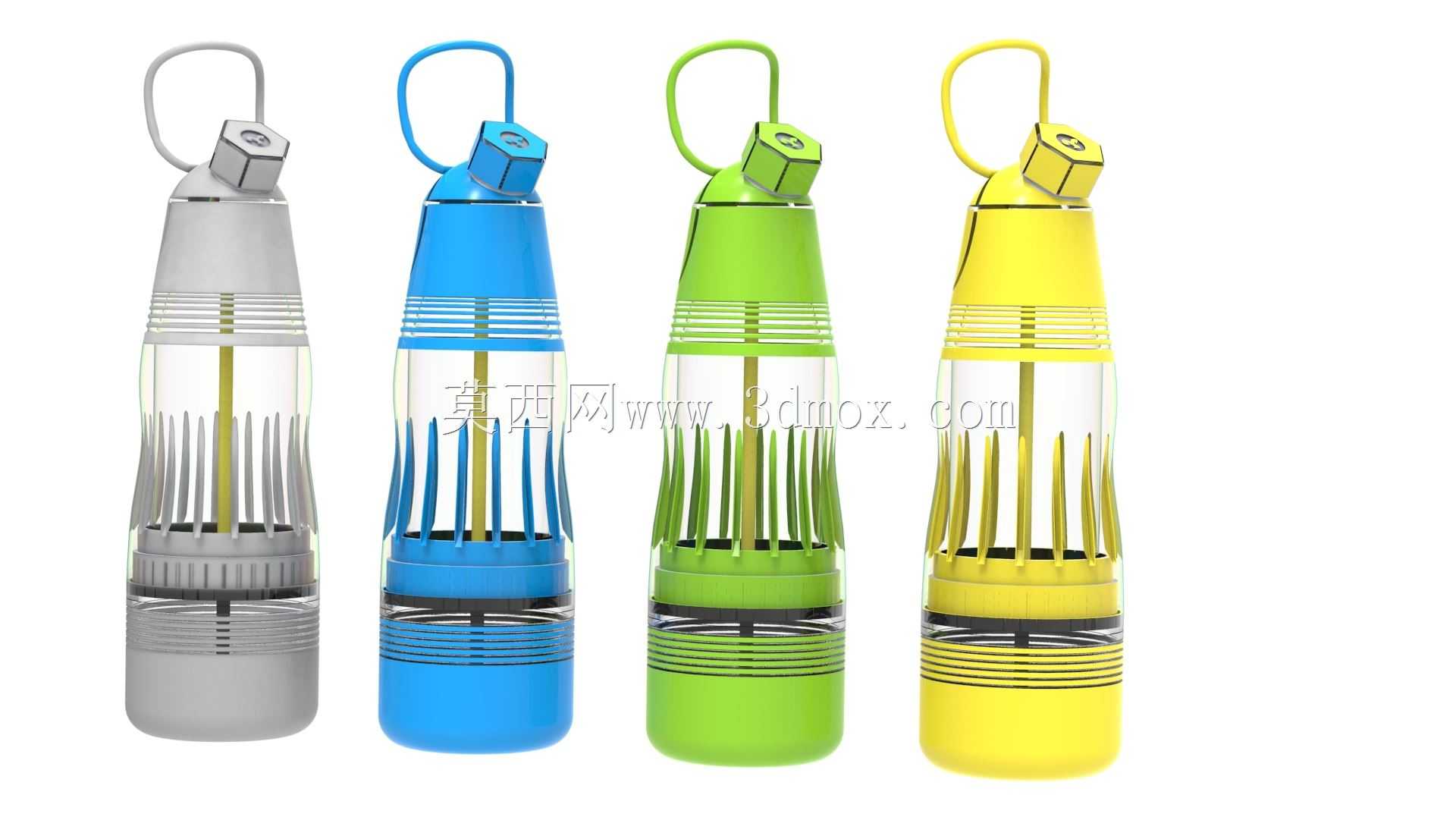

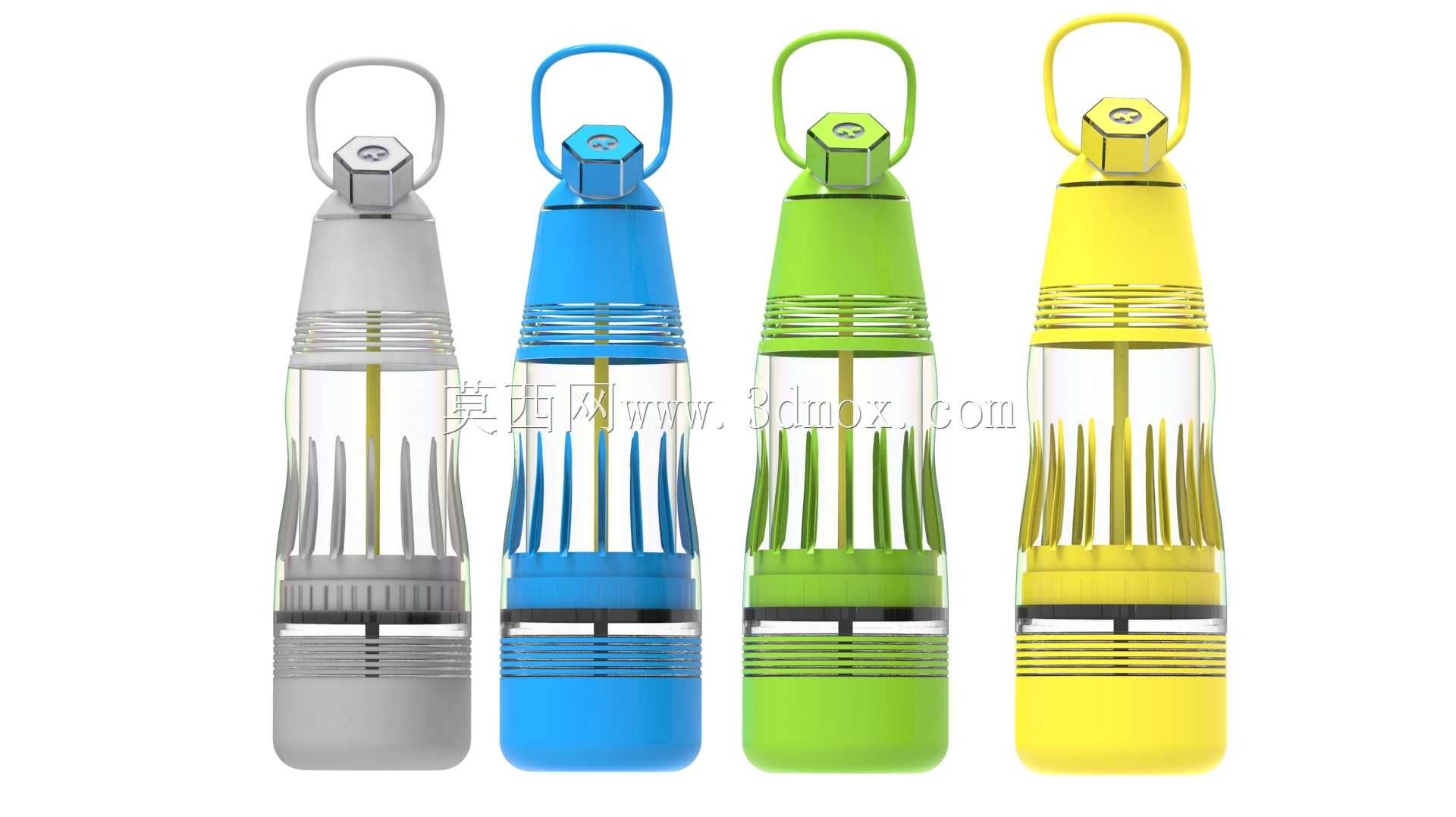

　　挂扣突出瓶身的最大距离是22mm，挂在宽度50mm以内的织带上都不会出现晃动松脱的情况。设计过程中特意做了四款不同的配色方案，分别对应不同的使用场景偏好，灰色款偏向商务通勤使用，蓝色款偏向日常休闲场景，绿色款偏向户外徒步场景，黄色款偏向运动健身场景，不同配色的结构完全一致，只是外壳的色母配比不同，不需要额外开模，就可以满足不同用户的外观偏好。瓶身的所有棱角位置都做了圆角处理，没有尖锐的边角，哪怕不小心掉落碰到人体，也不会造成磕碰划伤，符合日用消费品的安全设计规范。中段的格栅结构除了防滑作用之外，还可以在瓶身装入冰水时，避免手部直接接触低温的内舱壁，长时间握持也不会出现冻手的情况，提升低温饮品携带时的使用体验。瓶盖和瓶身的连接采用多线螺纹配合，螺纹旋合长度12mm，只需要旋转一圈半就可以完全拧紧或者拧开，清洁的时候可以完全拆分，没有清洁死角，避免长期使用后内部滋生细菌。
