谷歌Pixel系列智能手机整机结构设计

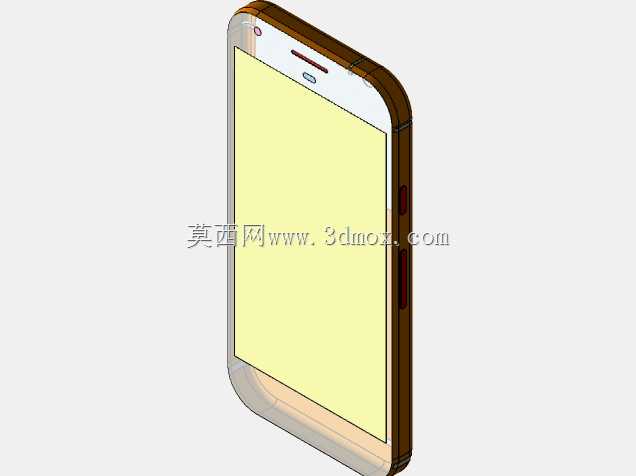

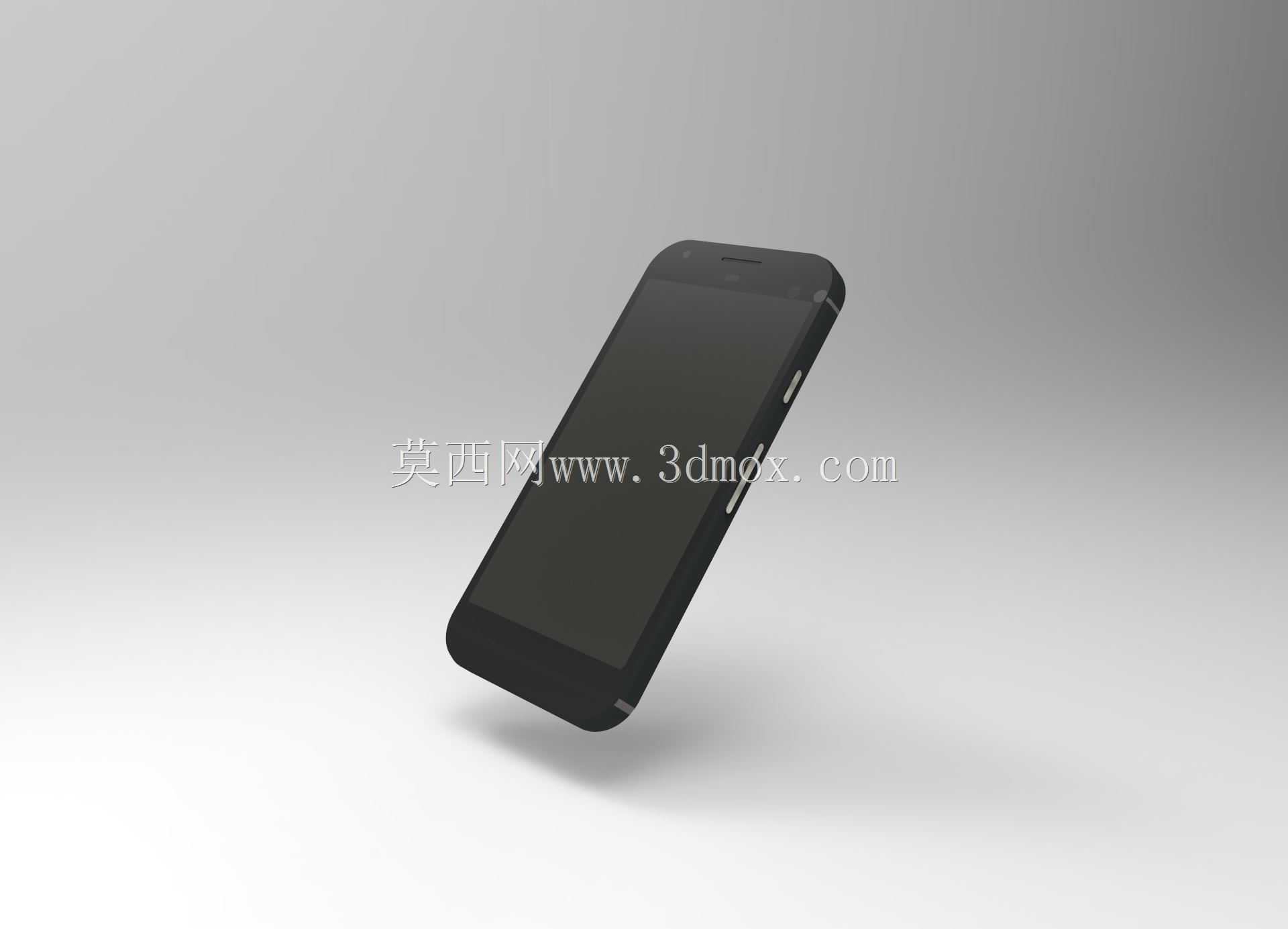

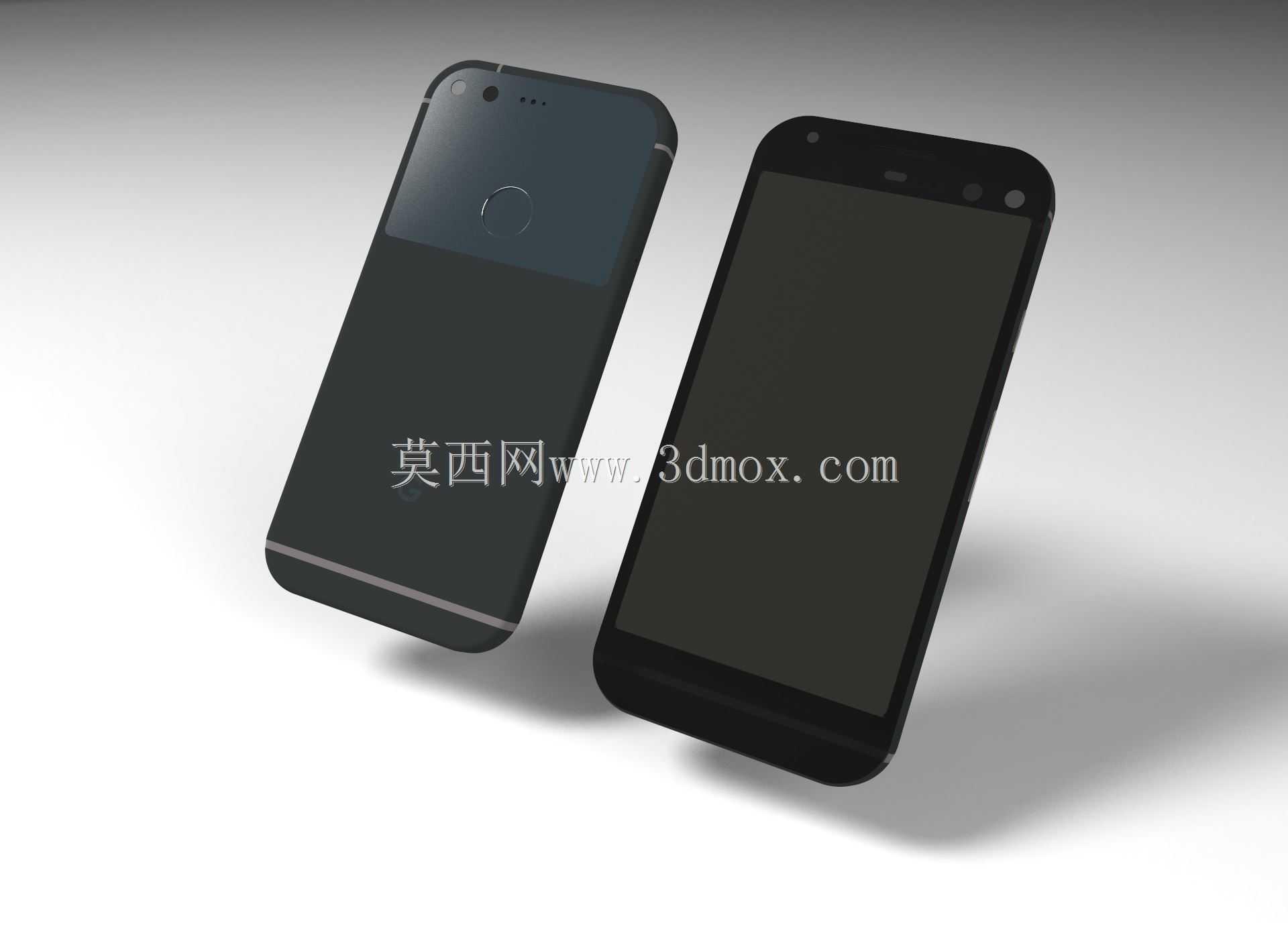

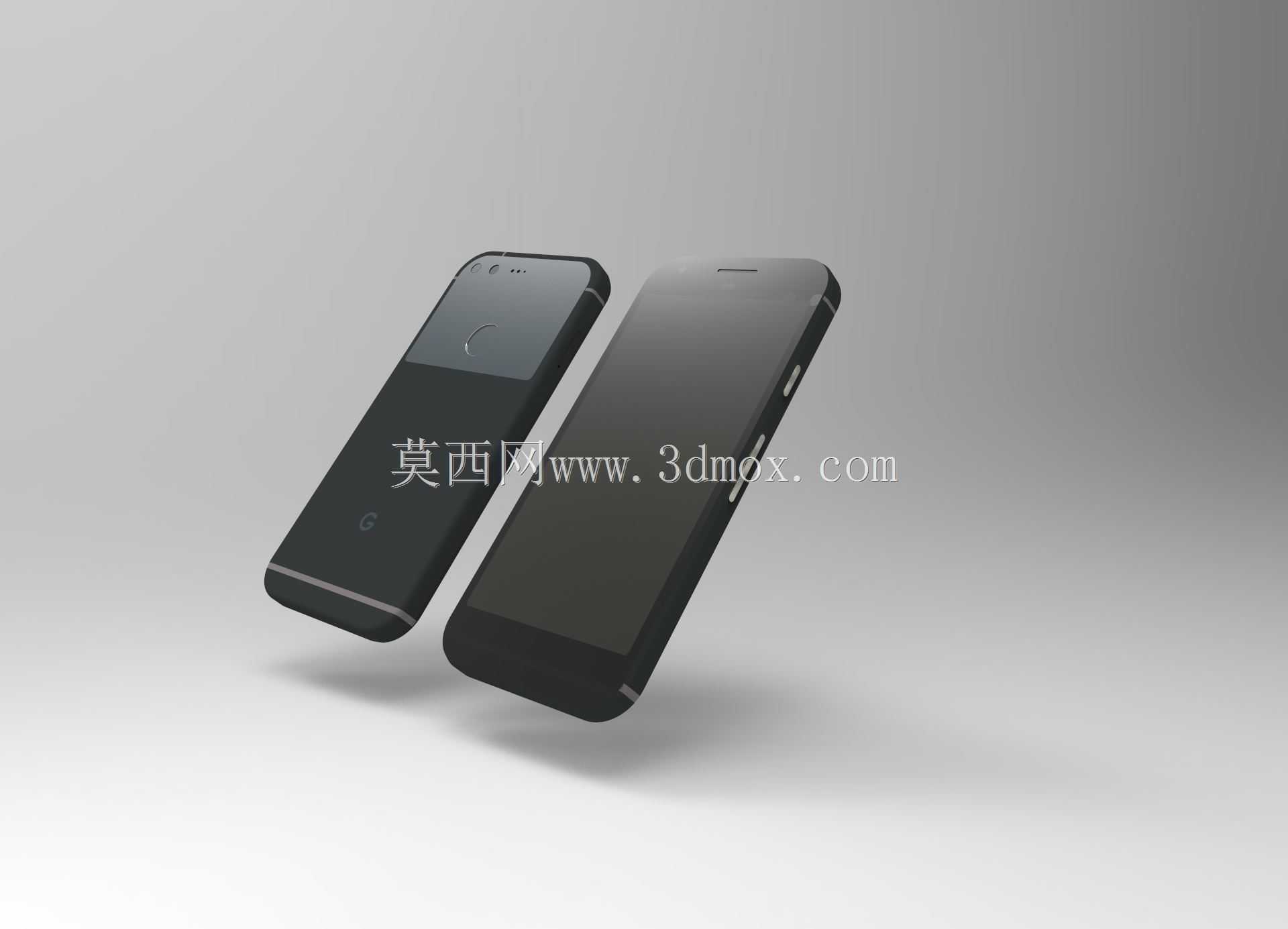

　　从结构设计维度拆解这款直板智能手机的三维数模，首先要明确其核心应用场景覆盖日常手持通讯、移动办公、多媒体交互三大类，作为面向大众消费市场的手持通讯终端，整机结构的设计优先级始终围绕手持握持舒适度、内部元器件堆叠合理性、屏幕防护可靠性三个核心维度展开。先看外形尺寸与安装边界的把控，整机采用圆角直边中框设计，机身四角做了连续大曲率R角过渡，这个R角的曲率不是随意设定的，是经过反复匹配成年人手掌虎口贴合弧度确定的，单手握持时虎口位置不会出现硌手的应力集中点，机身厚度控制在适配常规口袋收纳的范围内，侧边按键的凸起高度做了严格限定，既保证盲操作时的按键触感反馈，又避免放置在平面时出现整机翘动的问题，中框与前后盖板的配合台阶差控制在0.

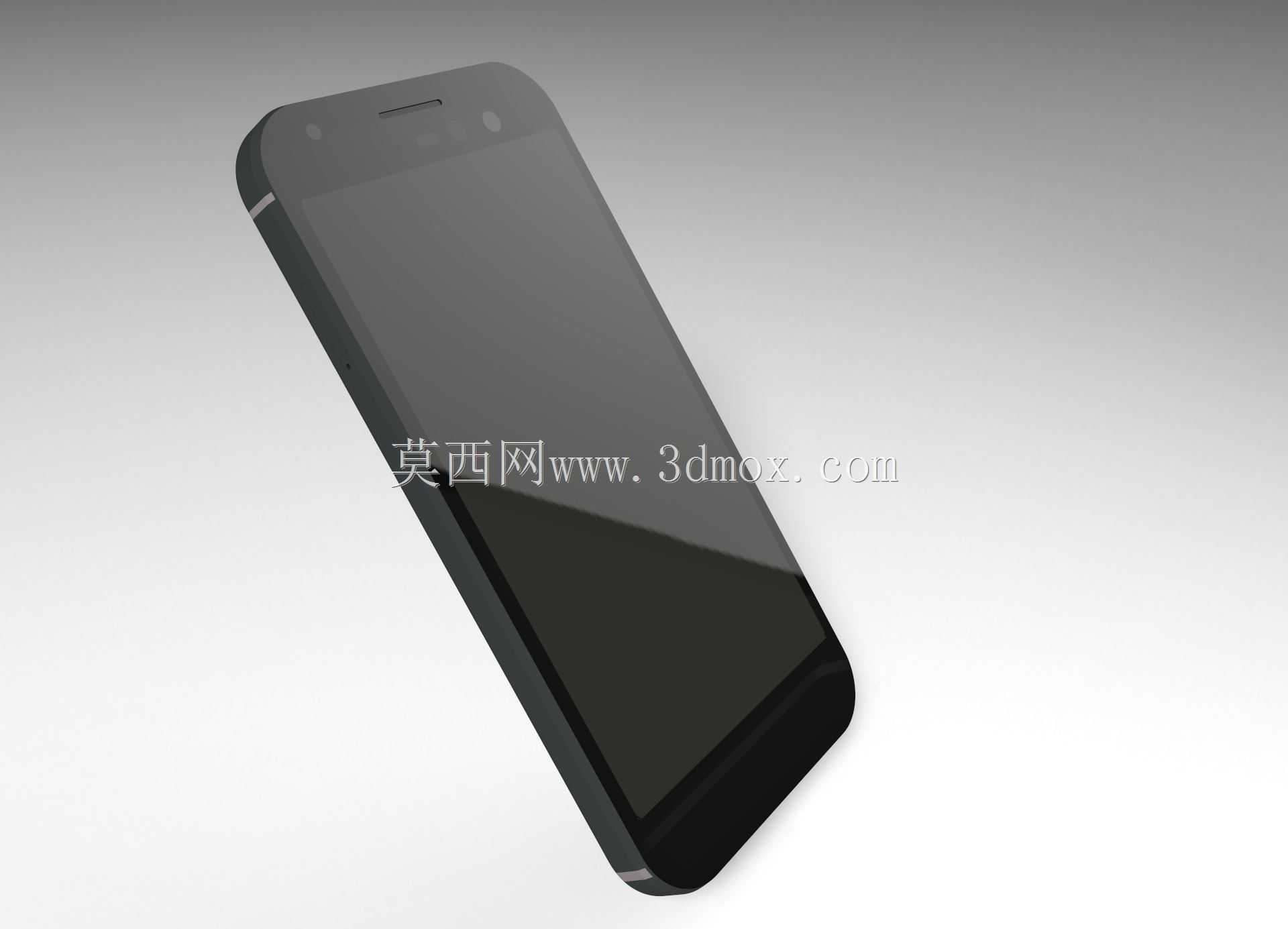

　　05mm以内，既避免装配后出现刮手的毛边感，也能减少日常使用中缝隙积灰的概率。再讲设计思路的落地逻辑，这款机型的内部堆叠采用了主板上下分置的布局，电池仓占据机身内部近六成的空间，中框内侧预留了对应主板、电池、摄像头模组的定位筋位，每个筋位的厚度都经过受力仿真验证，既保证整机抗弯折强度满足1米高度自由跌落的结构要求，又尽可能压缩非必要的结构厚度，为电池容量提升留出空间。屏幕部分采用全覆盖贴合设计，屏幕边缘与中框的配合处预留了0.1mm的缓冲胶层安装槽，跌落时胶层可以吸收大部分冲击能量，避免屏幕直接受硬接触出现碎裂。侧边的实体按键采用独立悬臂式结构设计，按键与中框开孔之间的间隙控制在0.03mm，既保证按键按压行程的顺畅度，

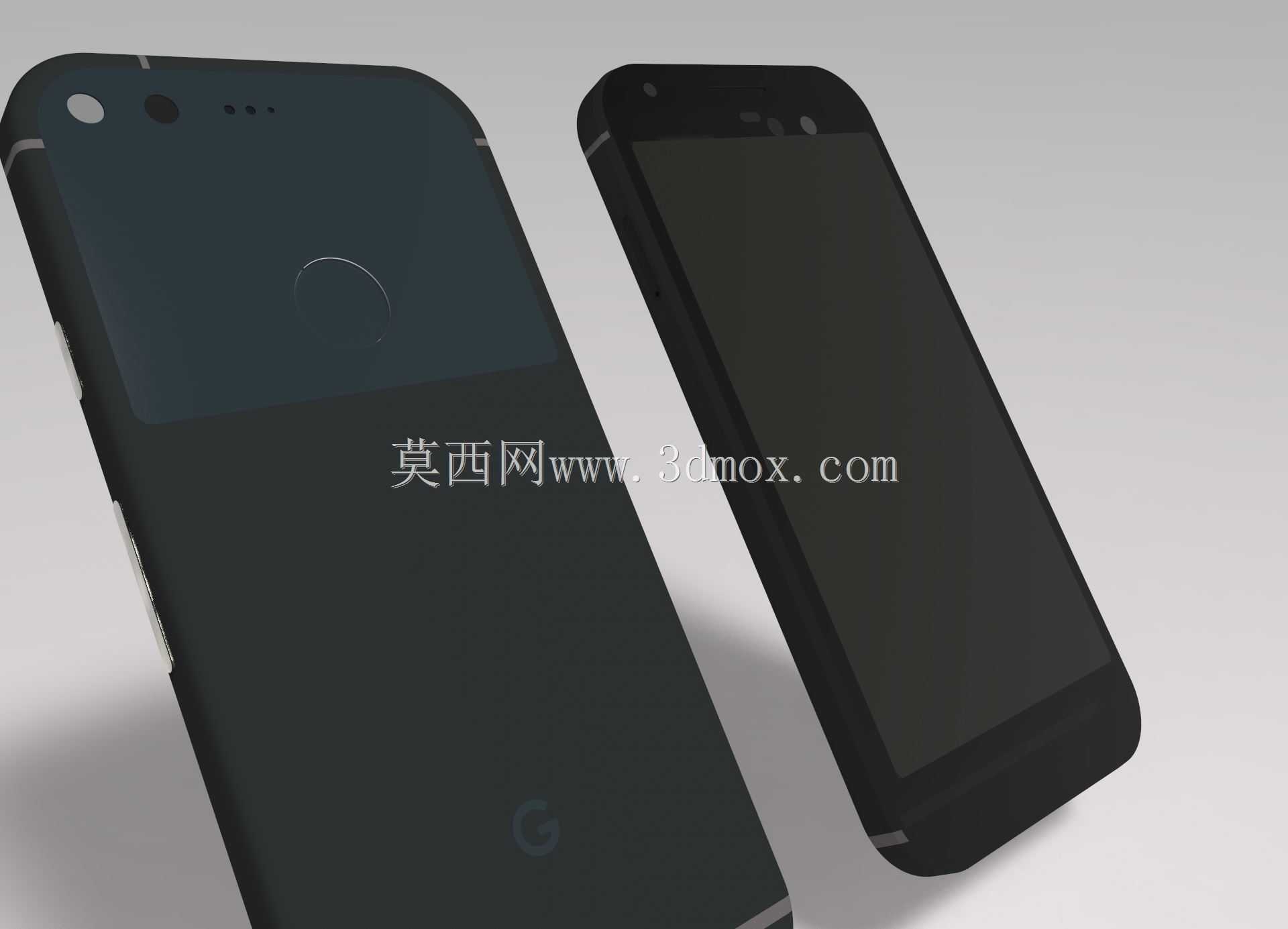

　　又能阻挡日常使用中的汗液、灰尘进入机身内部。机身背部的摄像头模组凸起部分做了一圈高光倒角过渡，凸起高度经过严格测算，保证平放在硬质桌面时整机不会出现明显的跷板现象，同时摄像头保护镜片的安装位置低于凸起保护圈0.2mm，避免日常放置时镜片直接接触桌面产生划痕。从实际用途的适配来看，这款结构数模可以作为消费电子结构设计人员的参考案例，用来研究直板智能手机的堆叠逻辑、中框受力结构设计、人机工程尺寸把控，也可以用于数码产品展示场景的渲染素材，数模中还原的每一处结构细节，包括中框上的天线断点位置、麦克风开孔的倒角、扬声器出音孔的排布，都对应实际量产机型的工艺要求，比如天线断点的填充材质与中框的结合强度，要满足日常插拔数据线、

　　长期手持握持的耐磨要求，麦克风开孔处做了向内的锥形导音结构，既保证收音效果，又能减少风噪影响，扬声器出音孔的孔径大小经过反复调试，避免出现异物进入机身内部的风险，同时保证出声的通透度。在结构可靠性设计上，中框采用高强度轻质合金材质，对应数模中中框的壁厚做了差异化设计，在机身受力集中的边角位置适当增加壁厚，在非受力区域做局部减薄处理，平衡整机重量与结构强度，电池仓周边设计了一圈连续的泡棉安装位，装配后泡棉可以对电池形成周向缓冲，避免日常使用中电池受到挤压出现安全隐患，主板固定位的螺丝柱都做了加强筋连接，防止多次拆装后螺丝柱出现断裂问题。从人机交互的细节设计来看，机身正面的听筒开槽位置做了微弧过渡，贴合人脸接听电话时的脸颊轮廓，顶部的红外传感器开孔做了隐藏式处理，在保证功能正常的前提下尽可能保持正面外观的整体性，底部的Type-C接口开孔位置做了导向倒角，方便用户盲插数据线，接口周边的结构做了局部加厚，应对长期插拔数据线带来的磨损。整个数模的结构拆分逻辑完全贴合实际量产的装配流程，各个零部件之间的配合公差、定位方式都符合消费电子行业的通用装配标准，没有出现无法落地的理想化结构设计，每一处卡扣、螺丝位的位置设定都考虑了装配工序的便捷性，减少生产过程中的装配难度，提升量产良率。
