轴承旋转加载负荷性能测试试验装置

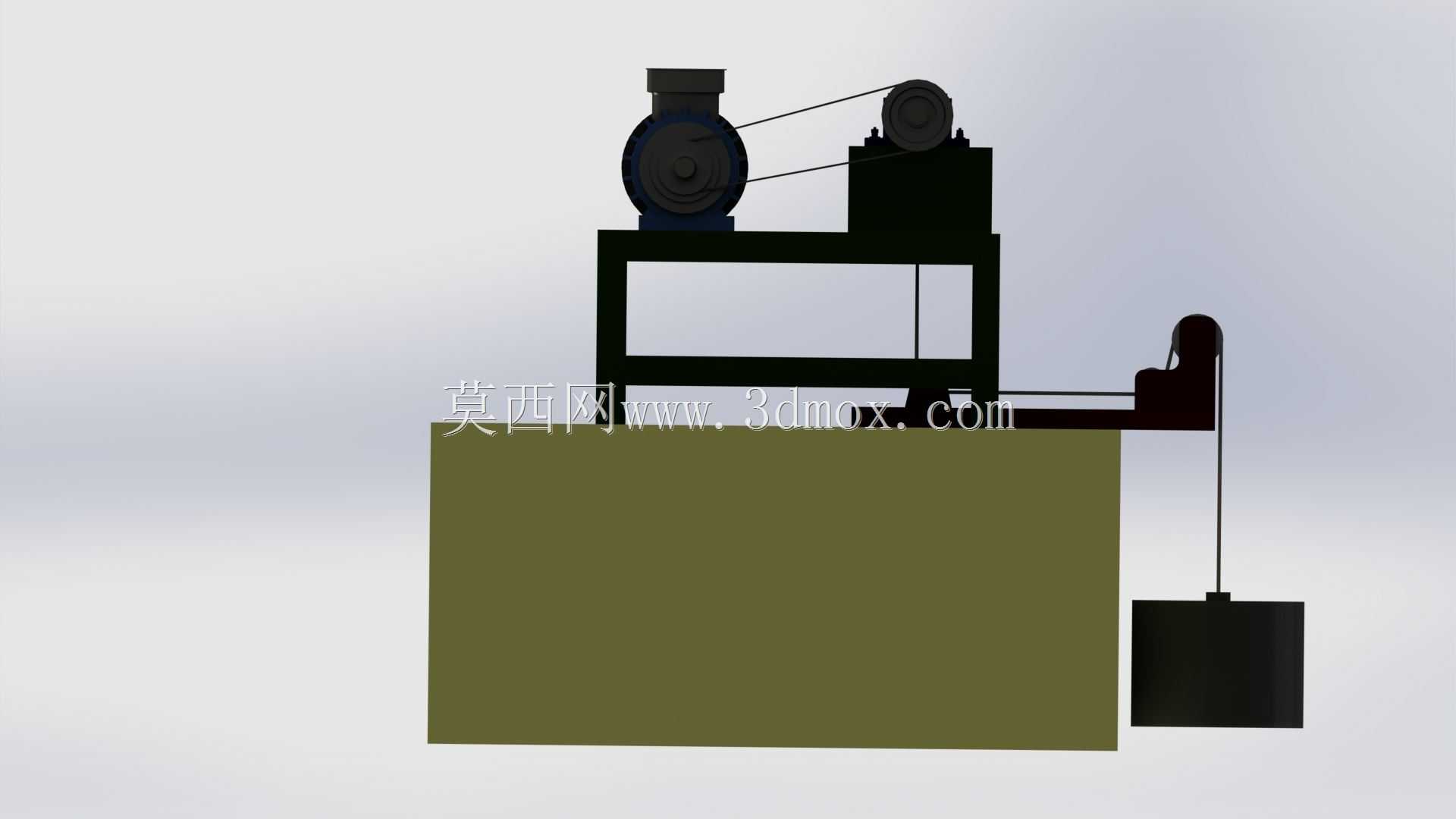

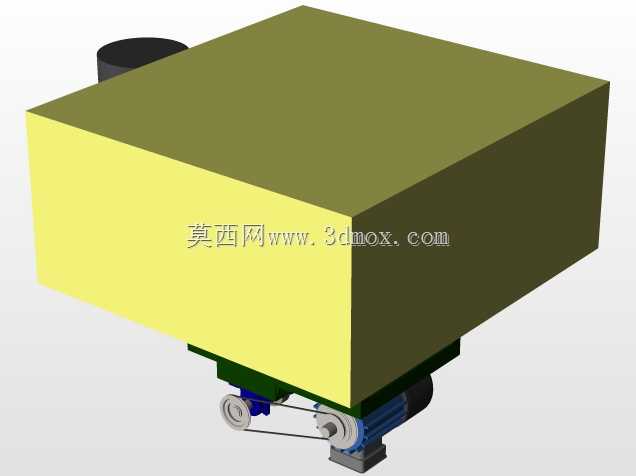

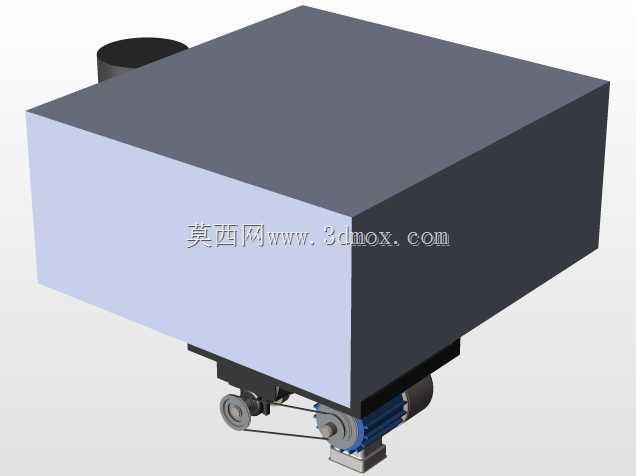

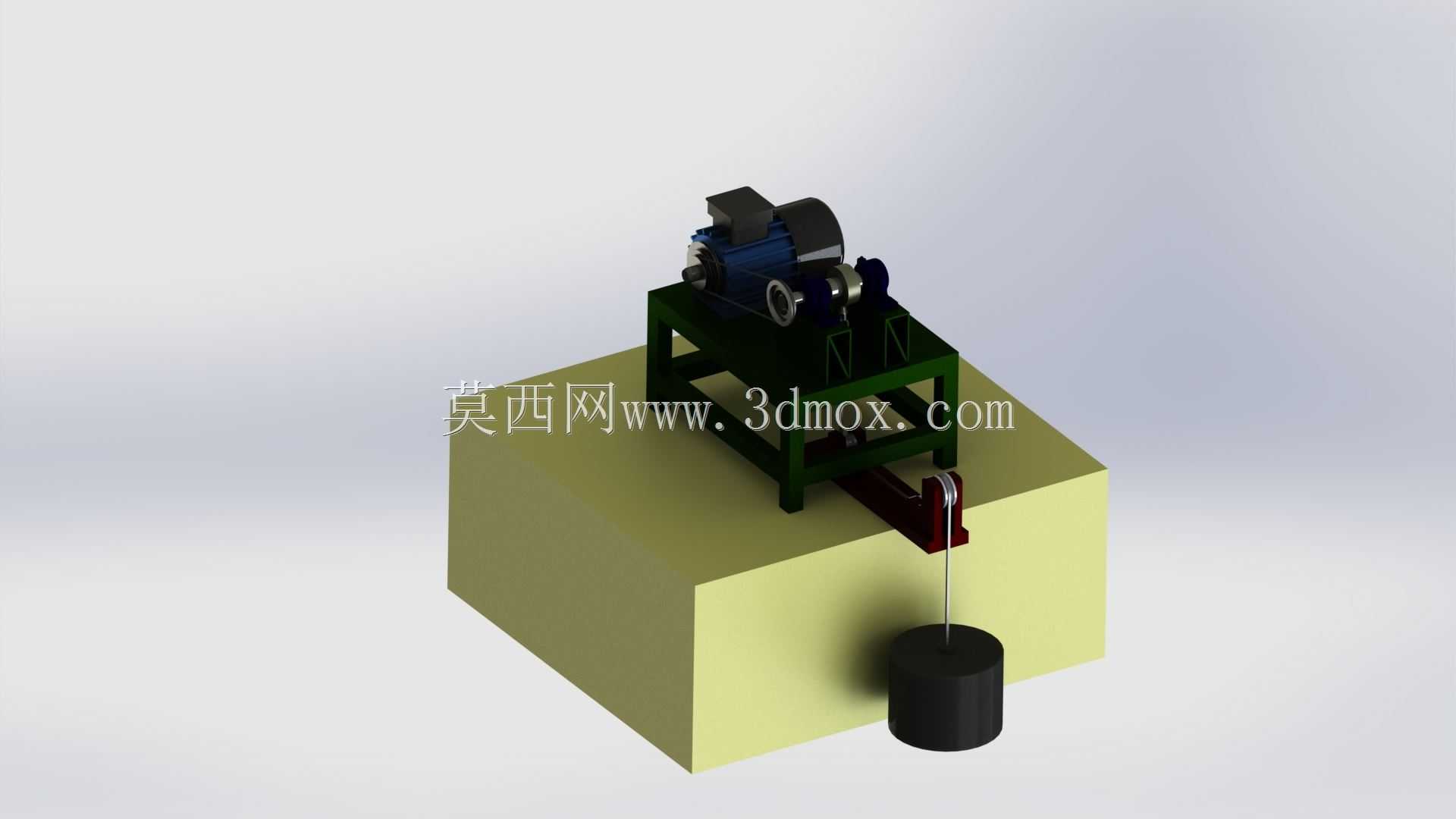

　　在轴承产品的研发验证、出厂性能校验环节，这类负荷测试装置是实验室与质检环节必不可少的专用台架，主要用于模拟轴承在实际服役过程中承受的持续旋转载荷工况，获取轴承在长时间连续负载下的磨损量、温升变化、运转精度衰减等核心性能参数，为轴承的材料选型、结构优化、寿命标定提供可靠的实测数据支撑。区别于常规的静态压装检测设备，这套装置通过带传动结构驱动被测轴承做定速旋转运动，同时搭配悬挂式配重加载结构，可实现径向恒定载荷的稳定施加，能复现多数通用传动场景下轴承的实际受力状态，覆盖深沟球轴承、圆锥滚子轴承等多款常用回转支承类零件的基础性能测试需求。从结构布局来看，整套装置采用分层式框架设计，底部为大尺寸配重安装基座，

　　采用厚重的实体结构来抵消加载与运转过程中产生的振动，保证台架整体的运行稳定性，避免因台架共振影响测试数据的准确性；中层为测试工位安装区，预留了可适配不同规格轴承座的安装接口，可根据被测轴承的外径、轴系尺寸快速更换适配工装，无需对主体框架做大规模改动；上层为动力驱动单元，将驱动电机与带轮传动组件布置在框架顶部，既可以缩短传动路径、减少动力损耗，也能避免加载区域的油污、碎屑飞溅到动力部件上，延长驱动组件的维护周期。设计过程中重点考虑了载荷传递路径的合理性，加载配重通过柔索与径向加载臂连接，加载力的方向始终垂直于被测轴承的回转轴线，不会产生额外的轴向分力干扰测试结果，带传动结构自带过载缓冲特性，当被测轴承出现卡滞、抱死等异常工况时，

　　皮带可通过打滑卸载部分冲击力，避免驱动电机堵转烧毁，也能防止刚性传动下的零件崩溅风险。安装边界方面，整套台架的底部基座采用水平地脚支撑，安装时需保证基座上平面的平面度公差不超过0.1mm/m，避免台架倾斜导致加载力方向偏移；驱动单元的电机安装座预留了长条形调节孔，可通过调整电机位置张紧传动皮带，保证皮带的张紧度处于合理区间，既不会因过松出现传动打滑、转速不稳，也不会因过张加大轴承的额外径向负载。台架的侧面预留了传感器安装位，可根据测试需求加装温度传感器、振动传感器、扭矩传感器等检测元件，无需额外焊接或打孔改造支架，方便测试人员拓展测试项目。在实际应用场景中，这类装置既可以用于轴承生产企业的成品抽检，完成额定载荷下的寿命强化试验，

　　也可以用于科研院所的轴承摩擦学性能研究，通过调整配重大小、主轴转速，设置不同的工况梯度，分析不同润滑条件、不同表面处理工艺下轴承的性能表现。装置的加载配重区域设置了安全防护距离，配重块的升降行程范围内无突出干涉结构，运转过程中配重块可沿垂直方向顺畅移动，不会出现卡滞导致载荷施加失真。框架主体采用标准型钢焊接而成，焊接后做了整体去应力处理，长期承受交变载荷也不会出现框架变形，保证测试工位的位置精度长期稳定。轴系部分的连接采用同轴度定位结构，驱动轴与被测轴承的安装轴之间采用联轴器连接，可补偿少量的安装同轴度误差，避免因安装偏差带来的附加载荷影响测试结果。
