双按键遥控发射器外观结构设计

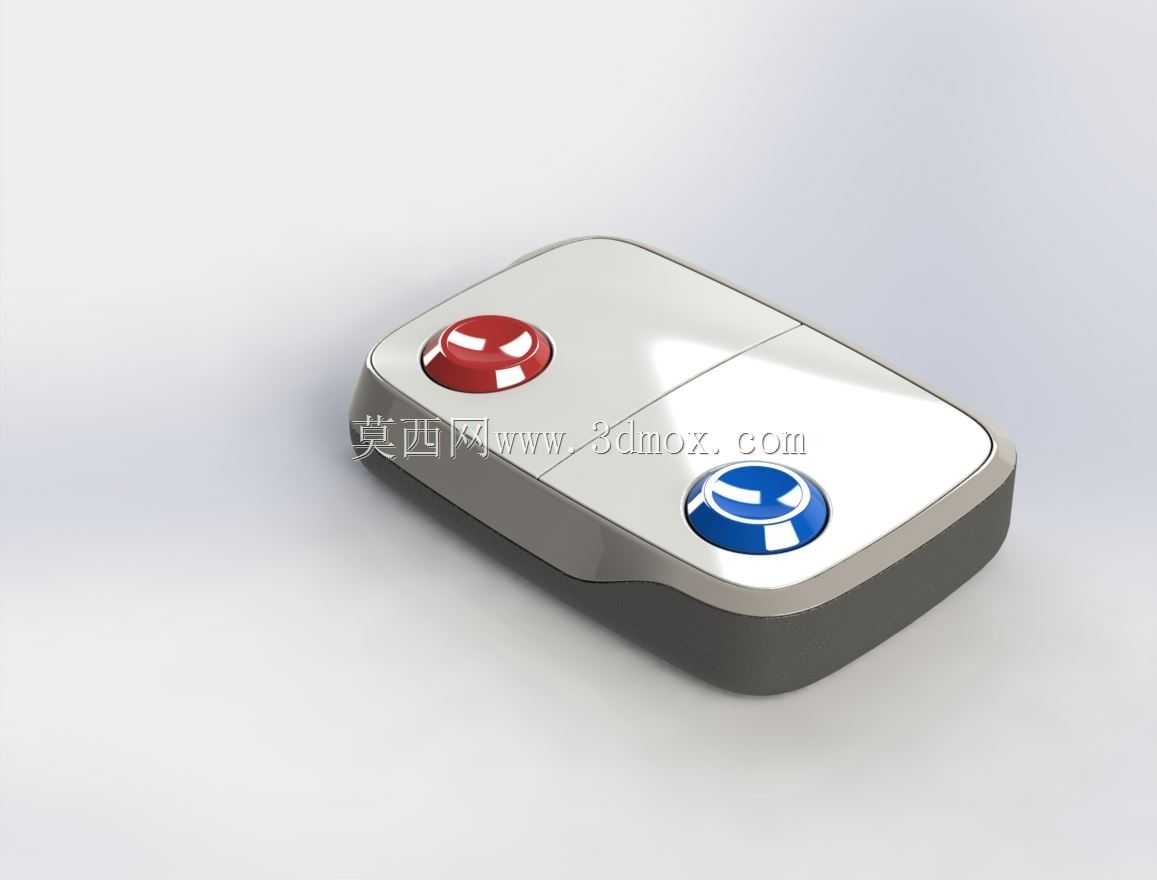

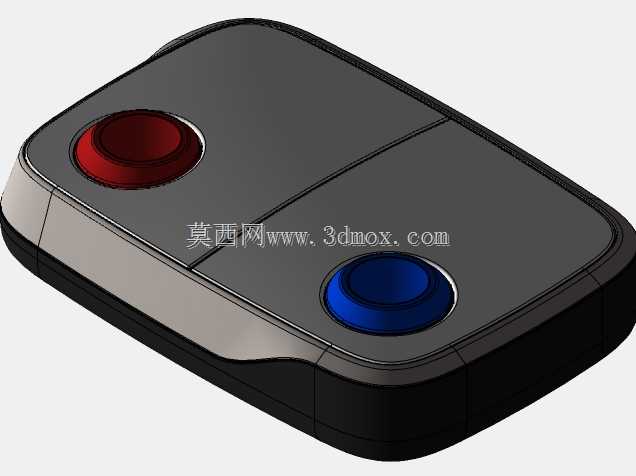

这类双按键手持遥控装置，在民用与工业场景的应用覆盖度极高，日常车库道闸启闭、小型工业设备远程触发、家用智能灯具开关控制、电动幕布升降操控等场景，都能见到同形态产品的身影，核心作用是在10-50米的有效控制范围内，让操作人员无需靠近被控设备，就能完成两个独立通道的开关量信号触发，规避近距离操作的安全隐患，也能大幅提升操作便捷性。从结构设计逻辑来看，整体采用圆角矩形的手持轮廓，壳体边缘做了大弧度过渡处理，握持时不会出现硌手的棱角，单手握持时拇指可以自然覆盖到两个按键的操作区域，符合成年人手掌的握持人机工程学要求，整体厚度控制在12-15mm区间，长宽尺寸适配常规裤兜、上衣口袋的收纳空间，日常携带不会产生明显的异物感。壳体采用上下扣合的装配结构，接缝沿壳体侧围中线分布，装配时可以通过卡扣加超声焊接的方式实现密封，日常使用场景下可以抵御日常泼溅的液体、浮尘侵入内部电路，提升户外使用的可靠性。两个按键采用差异化的色彩标识，红色按键一般对应停止、闭锁这类高优先级操作功能，蓝色按键对应启动、解锁这类常规操作功能，操作人员无需查看按键标识，仅凭色彩记忆就能快速完成对应操作，降低误触概率；按键本身采用弧形凸起的帽型结构，表面做了环形防滑纹理，拇指按压时的接触反馈清晰，按键的按压行程控制在1.5-2mm区间，按压力度设置在1.5-2N，既不会因为力度过轻导致口袋内误触发，也不会因为按压力度过大造成长时间操作的手指疲劳。按键下方对应设置独立的轻触开关，两个开关的安装位置在PCB板上做了定位凸台限位，避免长期按压后开关移位导致的触发失效；壳体内部预留了纽扣电池或者小型柱状电池的安装仓，电池仓盖设置在壳体背面，采用卡扣式固定，更换电池时无需拆解整机壳体，降低日常维护的难度。从安装与适配边界来看，这类遥控装置不需要额外的固定安装结构，本身作为手持终端使用，配套的接收端可以嵌入被控设备的控制回路中，遥控端的外形尺寸不会和其他手持操控设备产生干涉，表面的高光处理工艺兼顾了外观质感与耐脏性能，日常沾染的污渍可以直接用干布擦拭清理，不会在壳体表面留下难以清理的痕迹。设计过程中需要重点考量按键的防水密封结构，按键与壳体上盖的配合位置需要设置软胶密封裙边，避免液体从按键缝隙渗入内部造成电路短路；同时壳体内部需要设置PCB板的定位筋位，将电路板牢牢固定在壳体内腔，避免跌落时电路板移位导致的元器件脱焊，整体抗跌落性能可以满足1.2米高度自由跌落至水泥地面无结构损坏、功能正常的使用要求。两个功能通道的电路做了物理隔离设计，避免单个按键触发时出现信号串扰，保证每一次按键操作都能准确触发对应的功能回路，不会出现误触发其他通道的问题。
