L型双头套筒式门用操作扳手结构设计

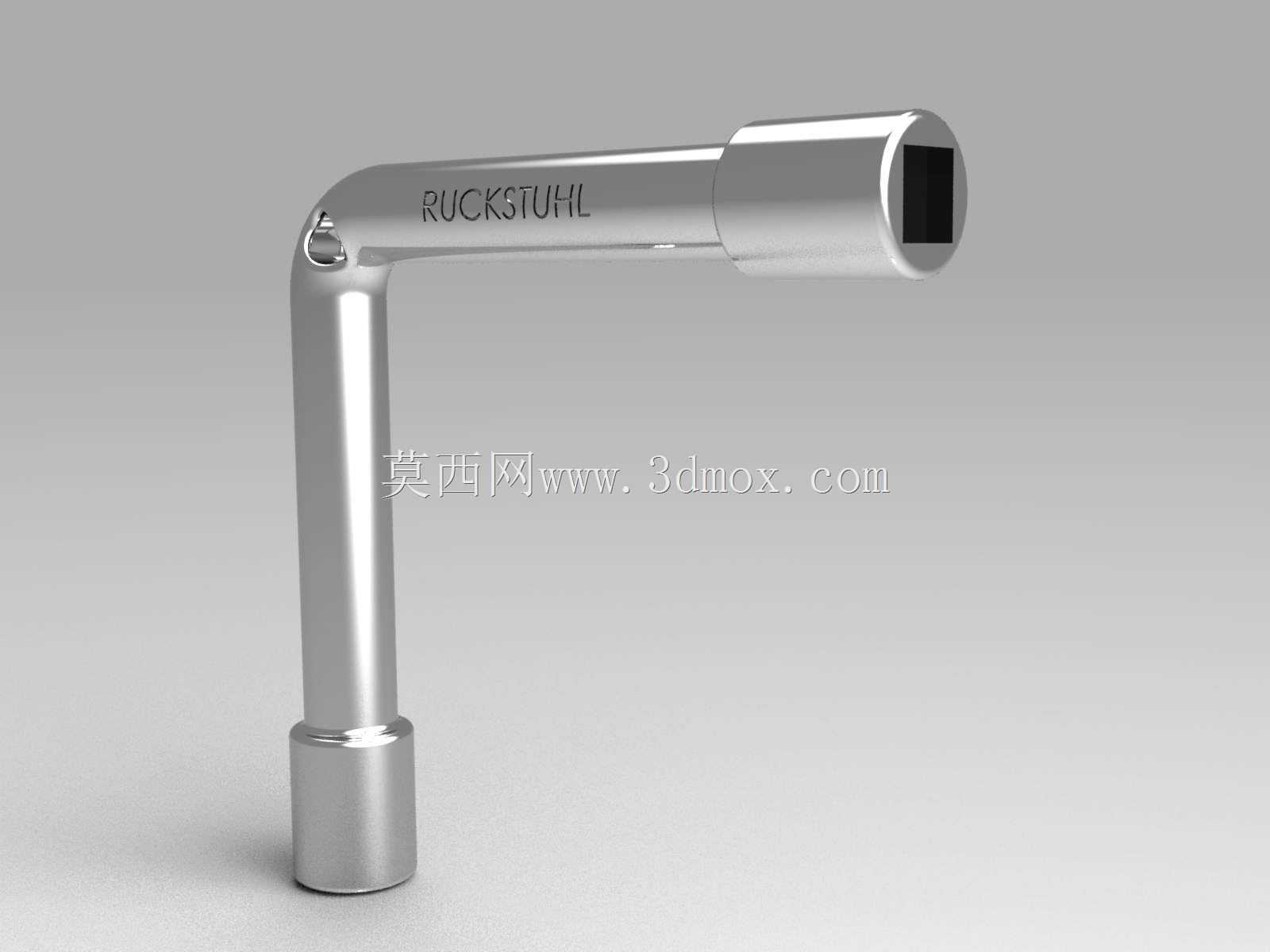

　　这款L型双头套筒操作件，最初的设计需求来自户外大型工业门、重型仓储平移门的启闭操作场景——这类场景下的门锁芯往往内嵌在门板加厚结构内，普通平口钥匙插入深度不足，且施力时容易因为力臂太短出现拧不动、甚至掰断钥匙的问题，同时户外场景下操作件需要兼顾一定的抗扭强度，不能用太薄的冲压件制作。设计时首先确定了整体L型的力臂结构，长杆段作为主要施力臂，长度控制在120mm左右，刚好适配成年人单手握持发力的尺寸，短杆段长度控制在40mm，主要用于空间受限的浅位锁芯操作，两段杆身采用等直径的圆钢截面，直径12mm，这个尺寸是经过抗扭验算的：按照成年人单手最大施力80N计算，长杆端的最大扭矩约9.6N·m，

　　45号钢调质处理后的许用切应力完全覆盖这个载荷，不会出现杆身扭转变形的问题。两端的套筒头采用内四方孔结构，孔型尺寸匹配对应门锁的传动方头公差，孔深15mm，足够套住锁芯伸出的方轴，不会出现滑脱；套筒头和杆身的过渡位置做了R3的圆角过渡，避免应力集中导致的根部断裂，这也是手动工具设计里最容易忽略的细节——很多廉价L型扳手就是因为过渡位置直角尖锐，反复施力后容易从根部开裂。杆身表面做了哑光氧化处理，一方面是防锈，适合户外仓储、厂区大门这类多尘潮湿的使用环境，另一方面哑光表面不会反光刺眼，操作时握持也不容易打滑。杆身侧面的标识槽采用滚压加工，不是激光蚀刻，不会破坏杆身的表面应力层，长期使用标识也不会磨损掉。从安装边界来看，

　　这款操作件不需要额外的配套安装结构，本身就是手持操作件，收纳时可以挂在工具架上，两端的套筒头都做了1mm的倒角，对准锁芯方头的时候不需要完全目视对准，靠倒角导向就能顺利套入，适合光线不好的厂区夜间操作场景。实际使用中，长杆端施力时可以借助身体的力量下压，不需要手腕单独发力，对于锁芯阻尼较大的重型门锁，操作起来比普通钥匙省力60%以上；短杆端则适合门板旁边有障碍物、长杆无法转动的狭窄空间，换头操作不需要额外调整，直接翻转扳手就能用。设计时还考虑了误操作的防护，套筒头的端面做了2mm的凸边，套入方头后凸边会贴住锁芯的端面，不会因为用力过猛把扳手捅进锁芯内部造成卡滞；杆身的棱边全部做了R0.5的倒钝处理，握持的时候不会划手，

　　哪怕戴薄劳保手套操作也不会勾住手套纤维。和普通的门钥匙相比，这款结构的抗扭强度提升了4倍以上，不会出现钥匙断在锁芯里的麻烦，同时一个扳手可以适配同规格方头的多个门锁，适合厂区、物流园这类有大量同规格重型门的场景统一配置，不需要给每扇门单独配备易丢的小钥匙。建模的时候重点校验了两端套筒的同轴度，以及L型拐角处的角度公差，拐角角度严格控制在90°±0.5°，如果角度偏差太大，操作时杆身会蹭到门板表面，刮掉门板的漆面；套筒内孔和杆身的同轴度控制在0.1mm以内，转动扳手的时候不会出现偏心晃动，施力更均匀。另外杆身的重量控制在150g左右，揣在工作服口袋里不会有明显的坠重感，适合运维人员日常巡检随身携带。
