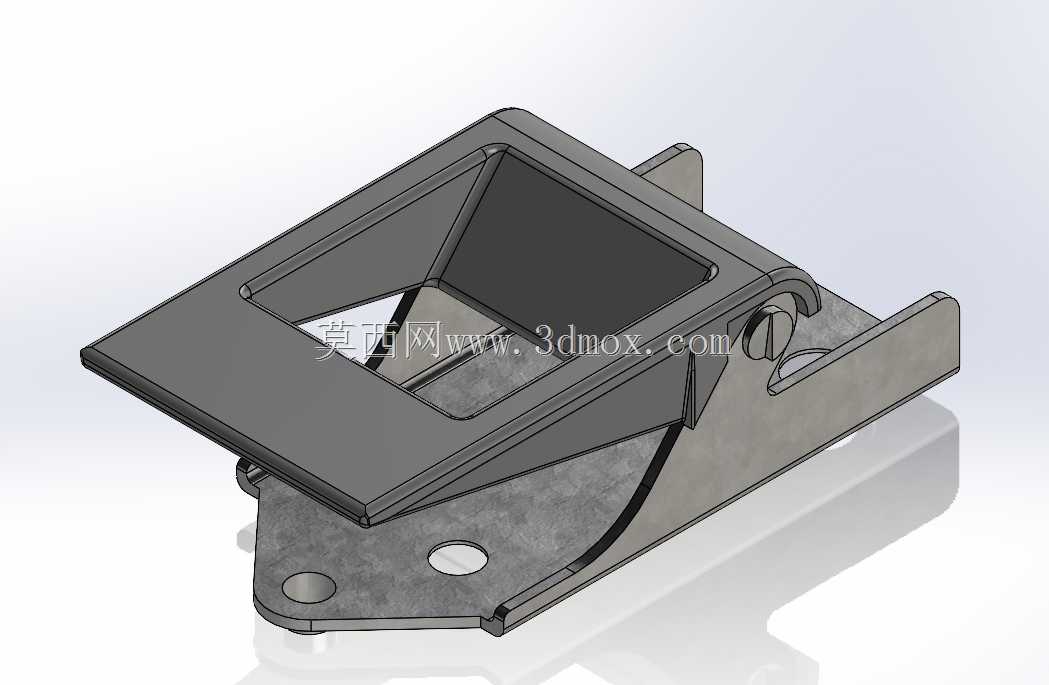

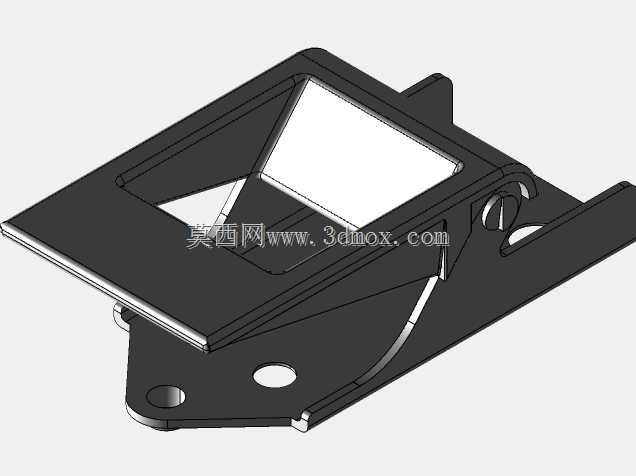

塔塔715车型内嵌式车门内拉手结构

　　这款内嵌式车门内拉手，主要适配塔塔715商用车的车门内饰板安装场景，日常使用中承担车门内侧解锁、开启的操作功能，相比外凸式拉手，内嵌结构能避免乘员上下车时腿部、随身物品剐蹭误触，也能在车辆行驶过程中减少内饰凸起带来的磕碰风险，适配商用车偏重实用、减少冗余突出结构的内饰设计逻辑。从实际装车的工况来看，这类拉手需要承受频繁的扳动载荷，日常使用中乘员施力角度并不固定，有人习惯抠住拉手内侧上沿发力，有人会扳动拉手侧边施力，所以整个构件的受力路径做了分散设计，底座的两个安装孔位直接对应车门内钣金的预装螺柱，安装时不需要额外做钣金改制，对准孔位推入后拧紧紧固件即可完成固定，安装边界上，拉手整体嵌入内饰板的深度控制在32mm以内，

　　不会干涉车门内部的玻璃升降导轨、锁体拉杆的布置空间，适配现有车门内部的管线走位。结构设计上，拉手的扳动部分采用了转轴式连接，转轴位置做了翻边加强，避免频繁扳动出现转轴孔开裂的问题，拉手底座和活动扳扣之间预留了0.8mm的活动间隙，不会因为内饰板装配的微小公差出现卡滞，扳动行程控制在22mm，刚好匹配车门锁体的解锁行程，不会出现行程过长导致扳到底还没解锁，或是行程过短轻轻一碰就误解锁的问题。底座的贴合面做了微弧处理，完全贴合车门内饰板的安装面弧度，安装后不会出现边缘缝隙不均、翘边的问题，活动扳扣的握持区域做了内凹的圆弧过渡，手指抠入的深度足够，冬季戴薄手套操作也能顺利发力，不会出现打滑抠不住的情况。从材质适配的角度，

　　这类拉手一般采用冲压钢板做底座基体，表面做喷塑处理提升耐锈蚀能力，活动部分的接触面可以加装小的尼龙减磨垫片，长期使用不会出现金属摩擦的异响，也能减少磨损带来的旷量。在实车装配的验证环节，这类拉手需要通过万次扳动疲劳测试，模拟日常使用的频繁操作，同时要适应车内-40℃到80℃的温度变化区间，不会因为低温变脆断裂，也不会因为高温出现形变卡滞。不同于乘用车的塑料内拉手，商用车的内拉手采用金属基材结构，能承受更大的粗暴操作载荷，适配商用车使用场景下乘员操作力度更大、使用环境更复杂的特点，哪怕搬运货物时胳膊不小心撞到拉手，也不会出现断裂损坏的问题。拉手的解锁拉杆连接位设计在底座的侧下方，连接锁体拉杆后，

　　活动扳扣的转动会直接带动拉杆位移完成解锁，传动路径短，没有多余的传动构件，减少了故障点，后期维护时只需要拆下内饰板就能直接更换拉手，不需要拆解更多的车门内部构件，维修便利性较好。外形轮廓上，拉手整体采用方正的切角设计，和商用车内饰的硬朗风格匹配，没有多余的装饰造型，所有的棱边都做了R2以上的圆角处理，不会出现锋利边缘划伤乘员的问题，安装后外露的表面和内饰板基本齐平，整体感更强，也不容易积灰，日常擦拭内饰的时候可以直接擦过拉手表面，没有清洁死角。在设计校核阶段，需要重点验证扳动过程中拉手和周边内饰的间隙，确保全程运动过程中不会蹭到内饰板的安装孔边缘，同时要校核施力时的结构形变，确保最大施力下底座的形变量不超过1mm，不会因为形变导致卡滞或是安装孔位受力开裂。两个安装孔的孔距做了标准化设计，和同平台其他车型的内拉手安装孔位通用，可以实现同平台车型的配件互换，减少配件储备的种类，降低售后维护的成本。
