Solidoodle桌面级FDM打印设备重构结构

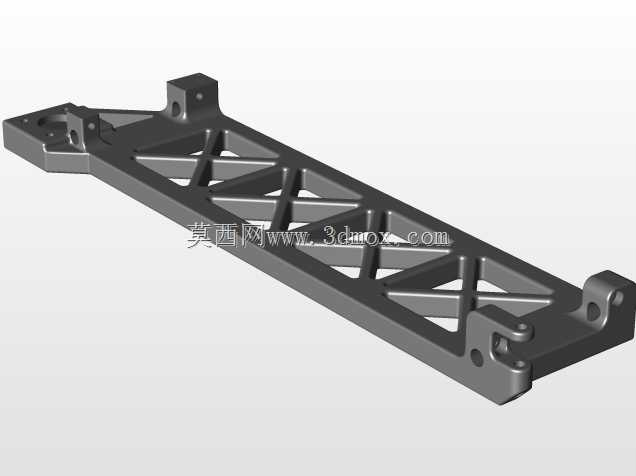

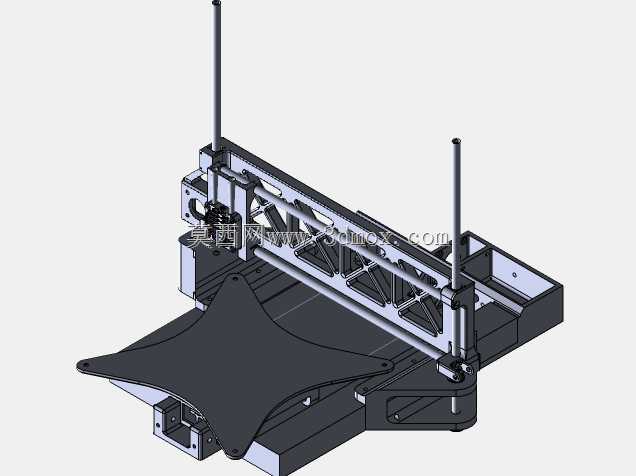

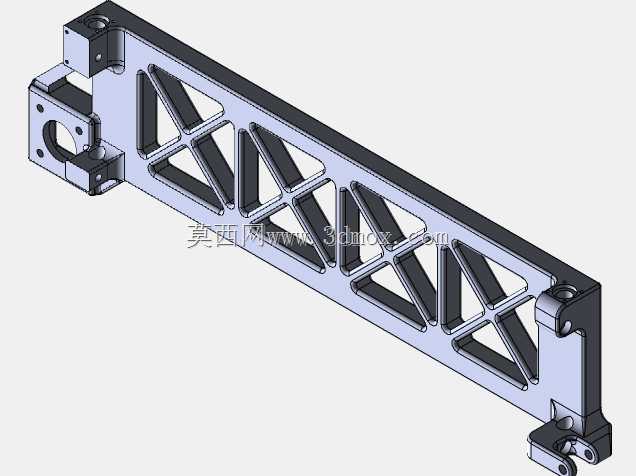

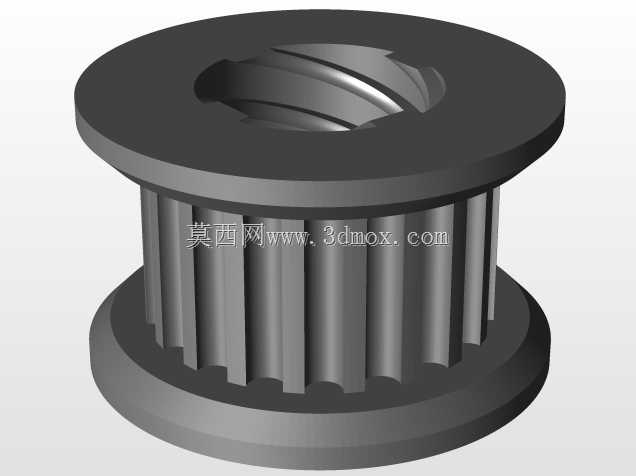

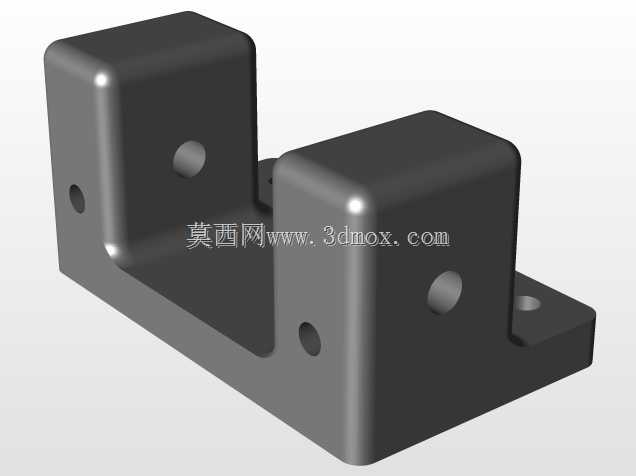

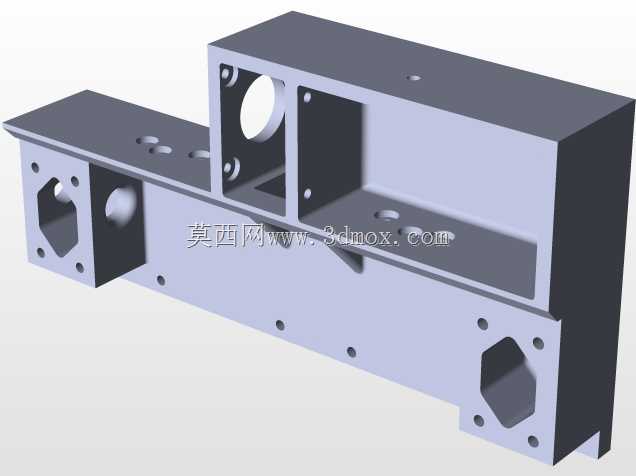

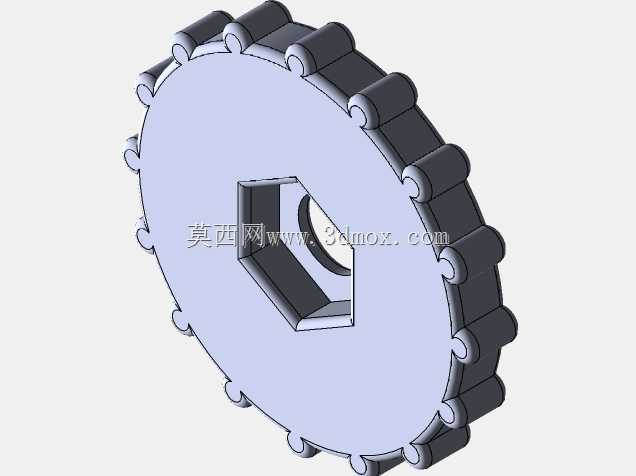

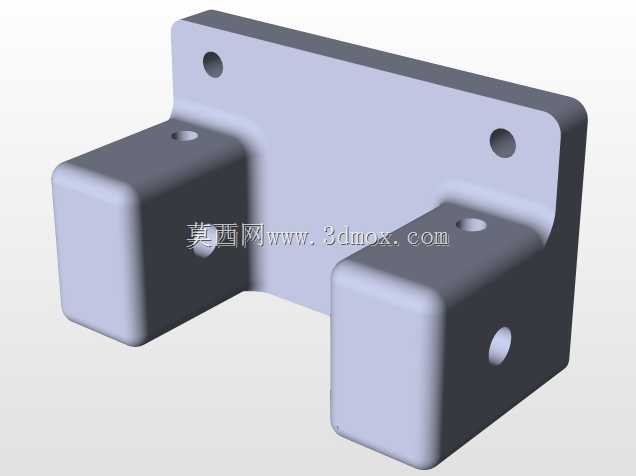

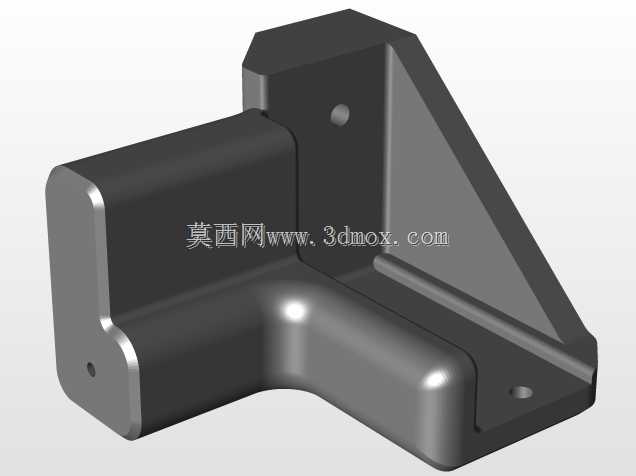

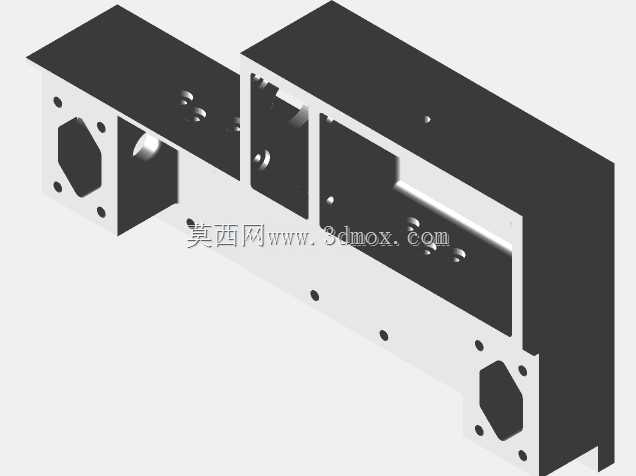

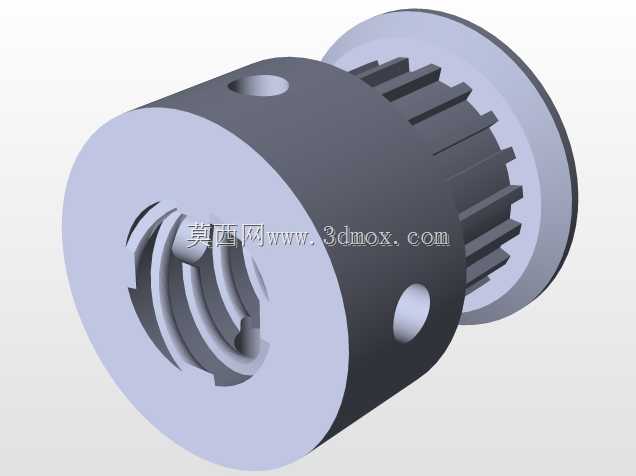

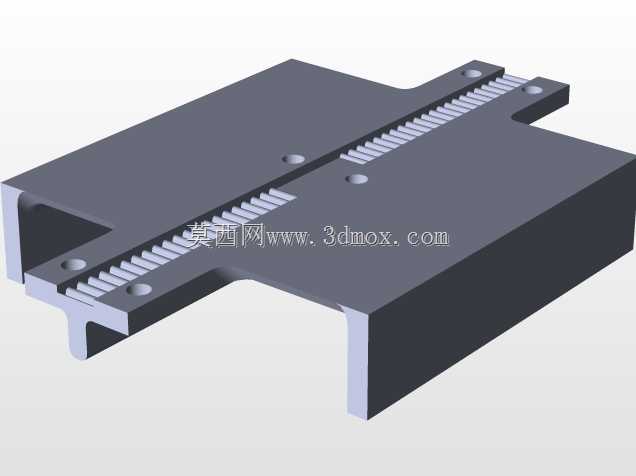

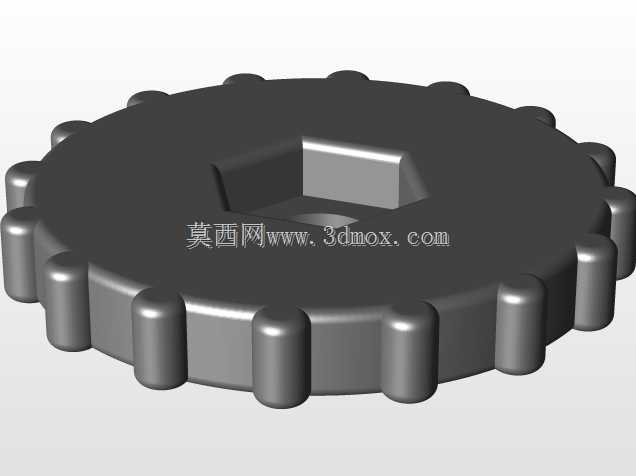

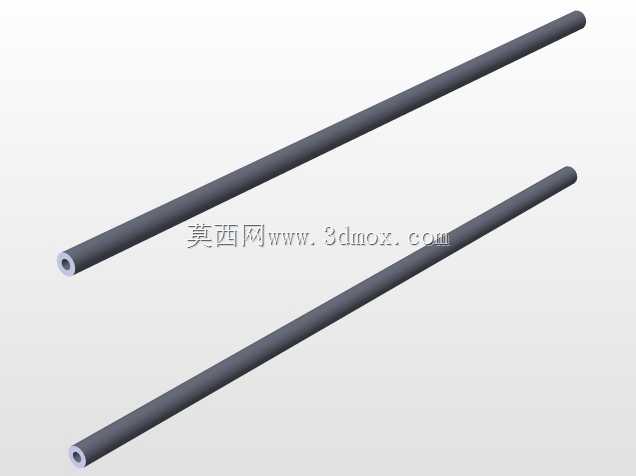

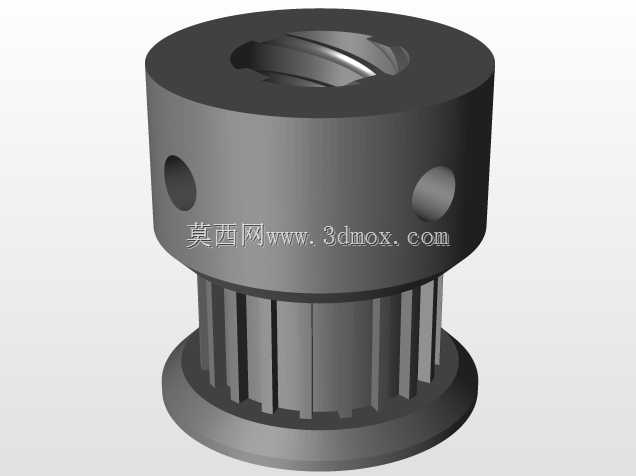

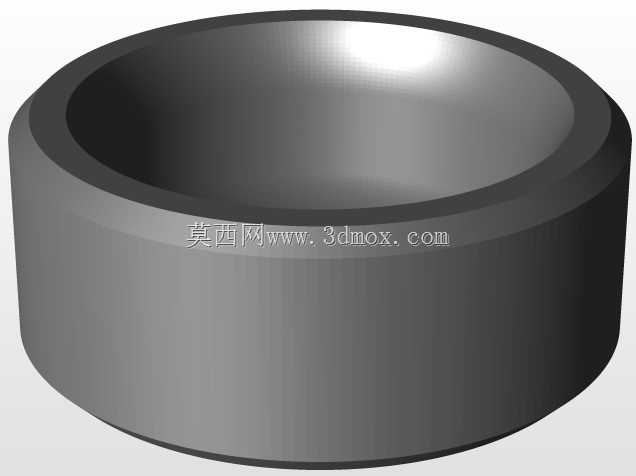

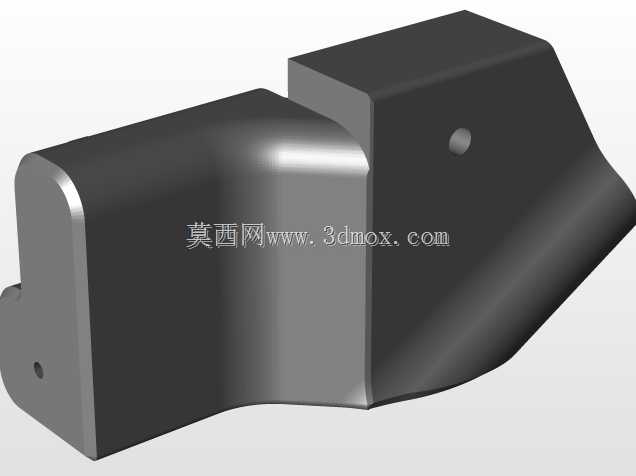

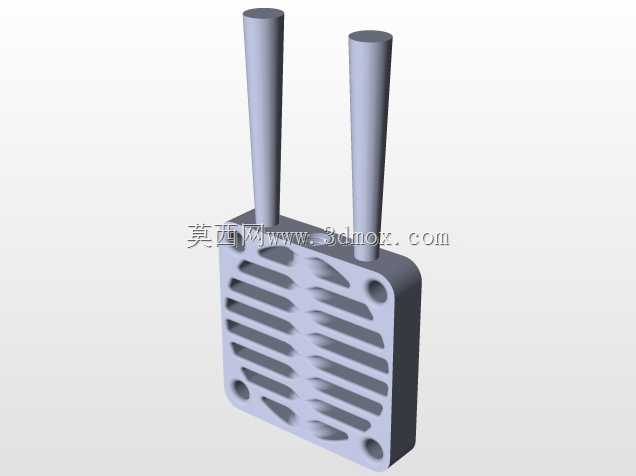

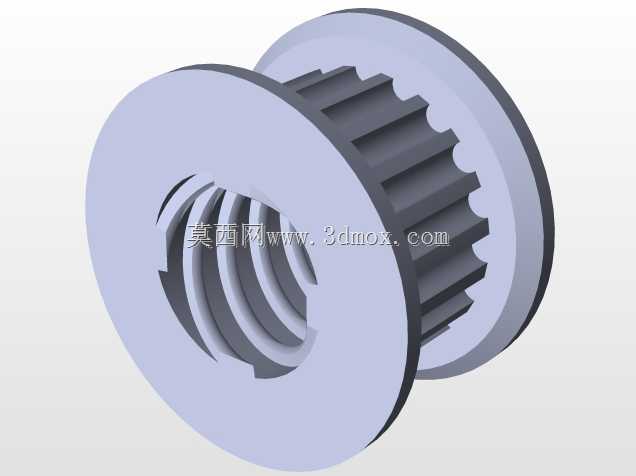

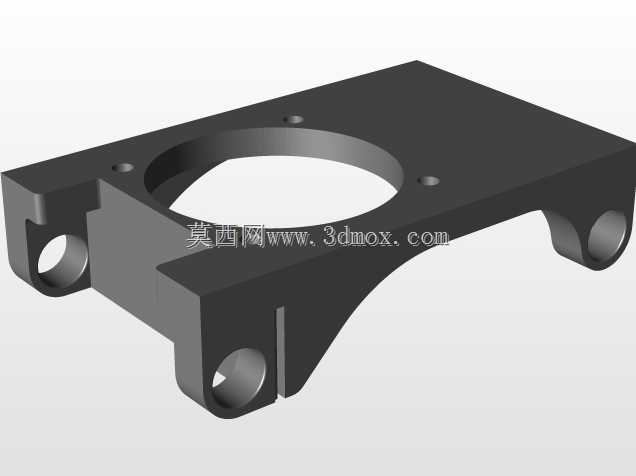

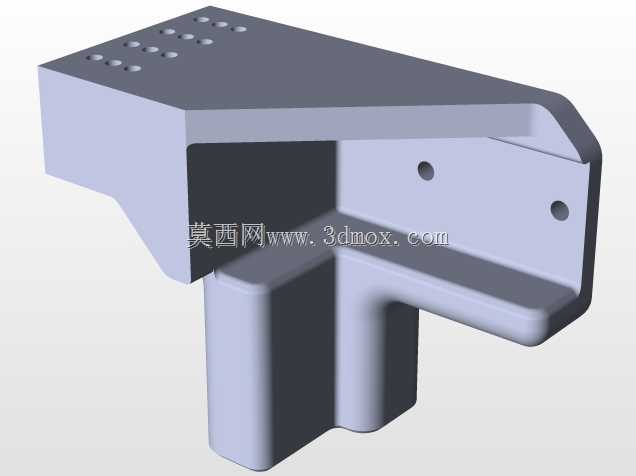

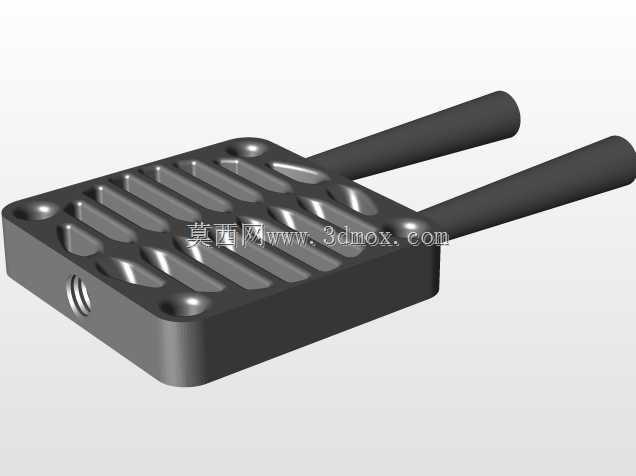

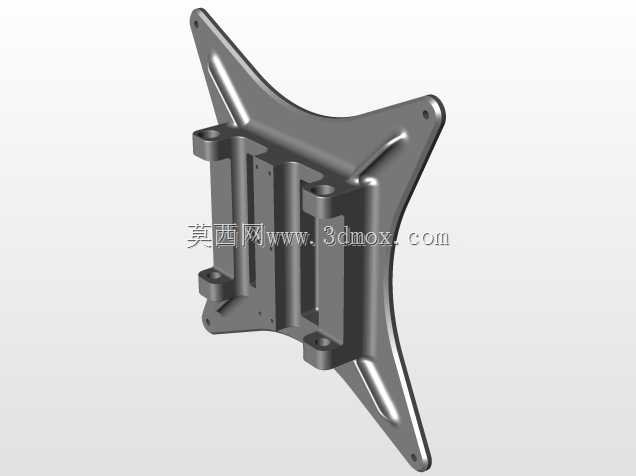

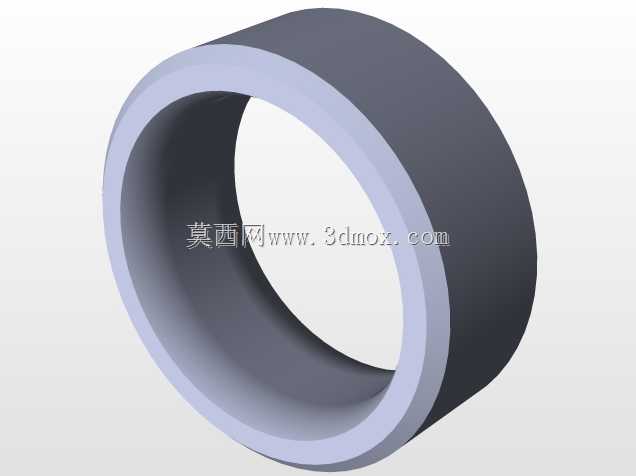

这款重构设计的Solidoodle机型，核心面向个人创客、小型工作室的小尺寸零件快速成型场景，日常可用于手板打样、创意结构验证、教学实训类的熔融沉积成型作业，相比原厂初版结构，在运动稳定性、平台调平便利性、机架抗形变能力上做了针对性优化。从结构布局来看，整机采用矩形框架式承载思路，两根竖直光杆作为Z轴运动导向基准，搭配X轴的桁架式横梁结构，替代原厂单薄的悬臂式横梁，有效降低X轴运动到远端时的横梁下挠量，实际打印时X轴全行程范围内的喷头定位偏差可控制在0.1mm以内，能满足常规PLA、ABS耗材的打印精度要求。打印平台采用四角支撑的异形板材结构，平台边缘做了延伸切角设计，既留出了喷头运动的安全避让空间，也方便用户手动操作平台调平旋钮、更换平台贴纸，平台下方预留了加热模块的安装位，可兼容原厂加热床组件，安装边界上平台最大可承载200mm见方的打印工件，Z轴有效成型高度控制在200mm区间，整体设备放置占用桌面尺寸约400mm*380mm，不需要额外的大型安装空间。设计过程中优先考虑了零部件的通用互换性，所有导向光轴、同步轮、紧固螺丝均采用市面通用标准件，后期维护更换不需要定制特殊配件，X轴的传动同步带采用侧装张紧结构，用户不需要拆解横梁外罩即可完成皮带张紧度调整，减少日常维护的拆解工作量。机架底部的电控安装仓做了分区布局，电源、主控板、驱动模块分别预留独立安装位，走线槽沿机架内侧型材排布，避免运动过程中线路与传动部件发生干涉，Y轴传动采用直线光轴搭配滑块的导向结构，相比原厂的滑轨结构，抗粉尘能力更强，适合多尘的工作室环境长期使用，喷头安装位预留了标准E3D喷头的安装接口，用户可根据打印需求更换不同口径的喷嘴，不需要额外修改安装支架。整机的运动行程做了硬限位设计，三个轴的两端均预留了限位开关的安装位置，可实现开机自动回零，避免开机误操作导致的运动超程撞机问题，框架的拼接位置均采用定位销加螺丝的双重固定方式，组装时不需要复杂的工装夹具即可完成整机装配，装配累计公差可控制在合理区间，不需要后期反复校准机架垂直度。
