可弯折波纹柔性管道三维结构设计

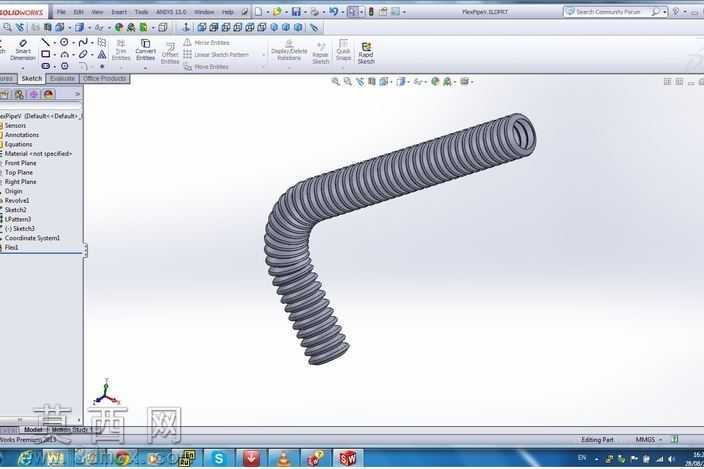

本作品为可弯折波纹结构的柔性管道三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路搭建模型结构，首先确定管道的通径参数与整体弯折走向，以空间连续曲线作为管道的中心轨迹线，再基于轨迹线完成波纹结构的参数化排布。建模阶段重点处理波纹段的连续过渡特征，每一圈环形波纹的截面采用圆弧过渡的梯形轮廓，既保证管壁弯折时的形变余量，也避免应力集中导致的结构断裂风险；弯折区域的波纹节距做了渐变优化，弯折内侧的波纹间隙适当收窄，外侧波纹间隙对应放宽，让管道在实现90度弯折的状态下，管内通流截面不会出现过度挤压变形，保障介质流通的顺畅性。材质设定上为管道赋予改性橡塑材质属性，渲染阶段调整材质的哑光深灰质感，添加细微的表面磨砂纹理，还原柔性波纹管的真实触感与视觉特征，同时对管道两端的连接端口做了加厚处理，端口处设计平直的密封贴合面，方便后续与硬管接头完成装配对接。结构设计上充分考虑柔性管道的实际使用场景，波纹的凸起高度经过反复参数调整，既保证足够的弯折自由度，也避免管壁过薄导致的承压不足问题，整段管道没有多余的冗余特征，所有曲面均做了连续性检查，不存在破面、重叠面等建模缺陷，可直接用于后续的装配干涉检查、管路仿真分析，也可导出为通用格式用于3D打印验证、产品渲染展示等场景，能够适配通风、输水、低压气动等多种管路布设场景的设计需求，为需要柔性避让的管路布局方案提供精准的三维模型支撑。
