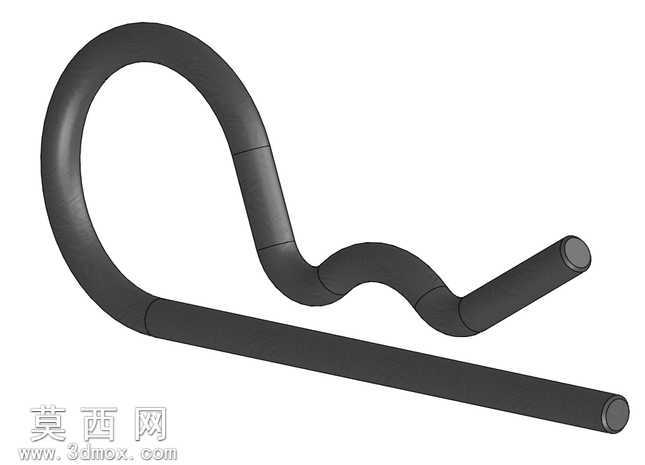

12毫米规格R型开口弹簧销三维设计

本次设计的12毫米规格R型开口弹簧销，采用三维参数化建模方式完成全结构构建，建模过程中以实际五金紧固件的功能需求为核心逻辑，首先确定销体的公称适配直径为12mm，对应适配的销轴安装孔径公差范围严格参照通用五金紧固件的行业标准设定，保证后续装配环节的适配性。建模初始阶段先绘制销体的中心路径草图，路径包含环形挂圈段、波浪形弹性形变段、平直插装段三个核心功能区段：环形挂圈段的曲率经过反复调整，既保证足够的持握受力面积方便人工拆装操作，又避免曲率过小导致的线材弯折应力集中问题；波浪形弹性形变段是该弹簧销的核心功能结构，建模时精准控制双波峰的弧度与间距，让销体插入对应销孔后，波浪段可依靠自身金属弹性产生持续的径向张紧力，防止设备运行过程中因振动出现销体松脱滑脱的问题；平直插装段设计为长短差异化的双支脚结构，长支脚作为主插入导向结构，端部做微小的圆角倒角处理，降低插入销孔时的卡滞概率，短支脚作为限位锁紧结构，插入后可抵靠在被连接件端面，配合波浪段实现双向防脱。材质设定上选用常用的65Mn弹簧钢作为基础材质，渲染阶段还原弹簧钢经淬火回火后的银灰色金属质感，表面添加细微的拉丝纹理与均匀的金属反光特性，真实还原成品五金件的表面处理效果，同时对弯折位置的应力集中区域做结构圆角优化，避免实际生产过程中出现线材断裂的隐患。整体建模过程完全遵循等比例实物还原原则，所有结构尺寸均经过装配干涉校验，确保该模型可直接用于装配模拟、工程出图以及后续的加工生产参考，完整还原了R型弹簧销依靠自身弹性实现快速装拆、重复使用、防松锁紧的核心功能特点，结构设计兼顾了安装便捷性与使用可靠性，适用于各类需要快速销轴锁紧的机械设备连接场景。
