圆形船型翘板电源开关三维结构设计

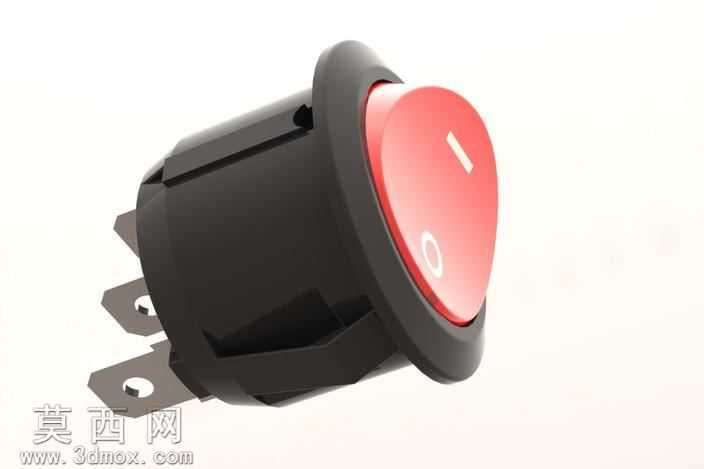

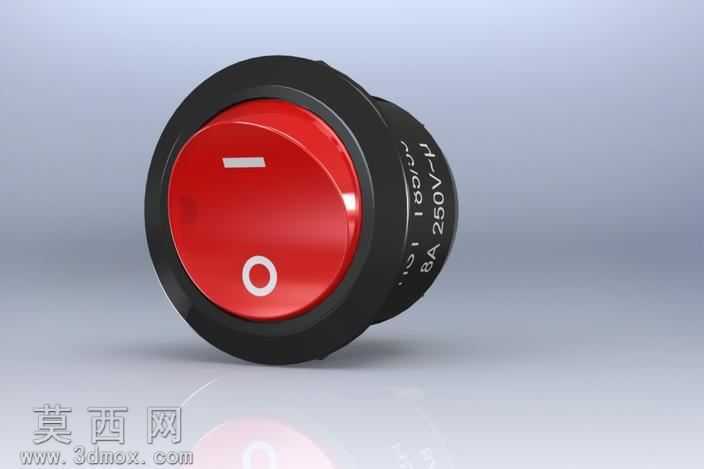

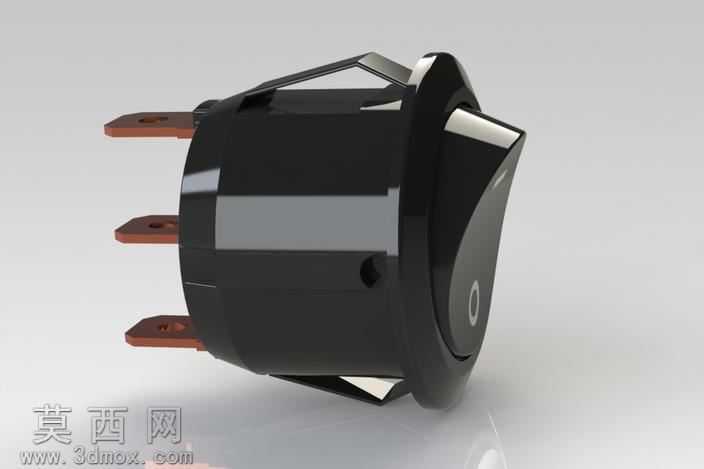

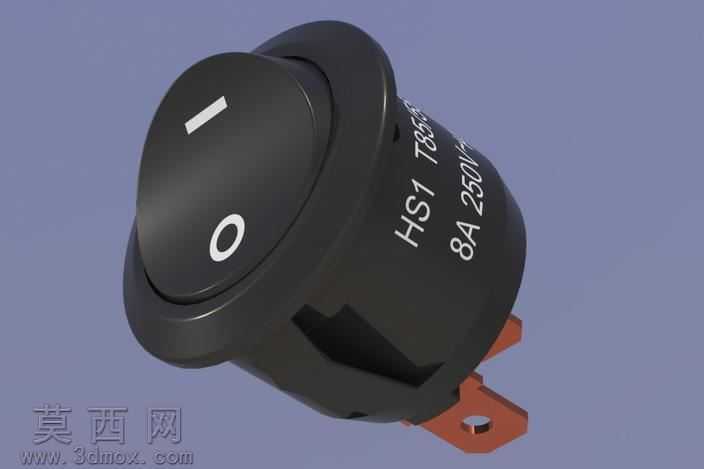

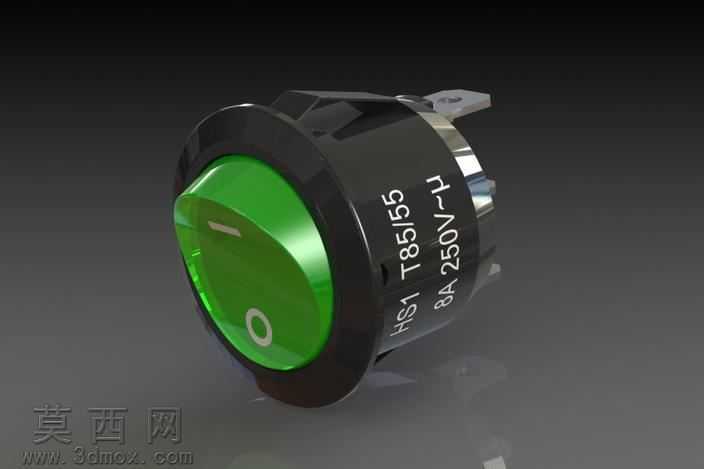

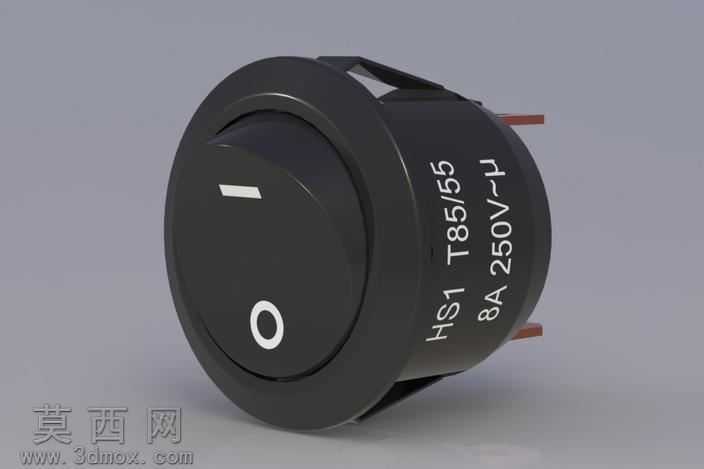

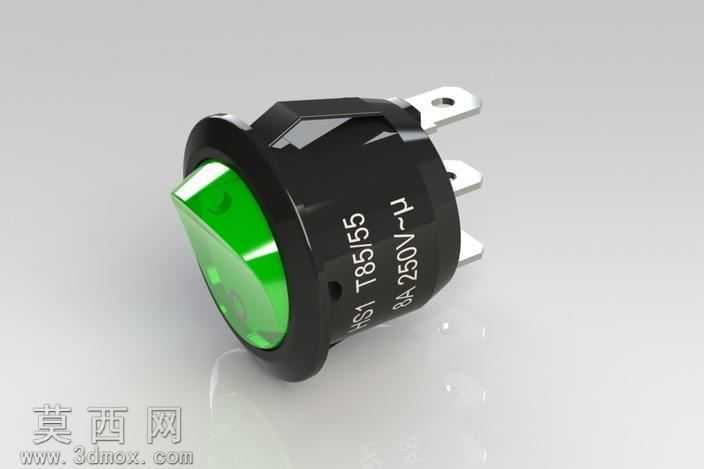

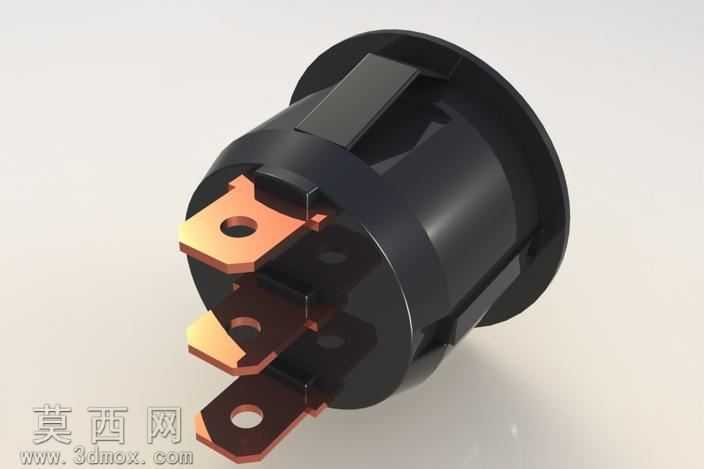

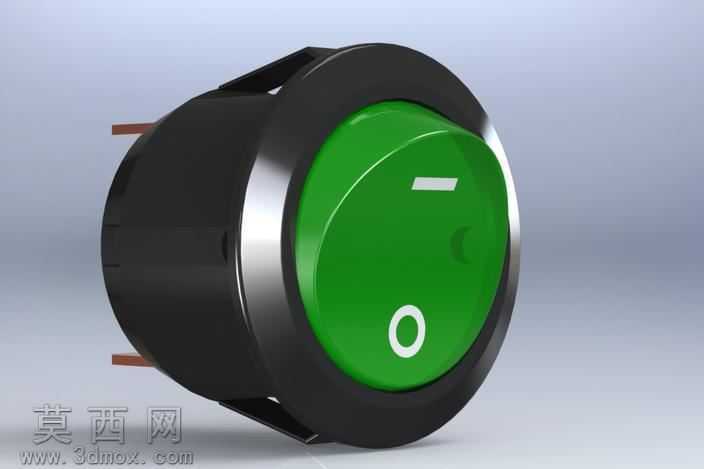

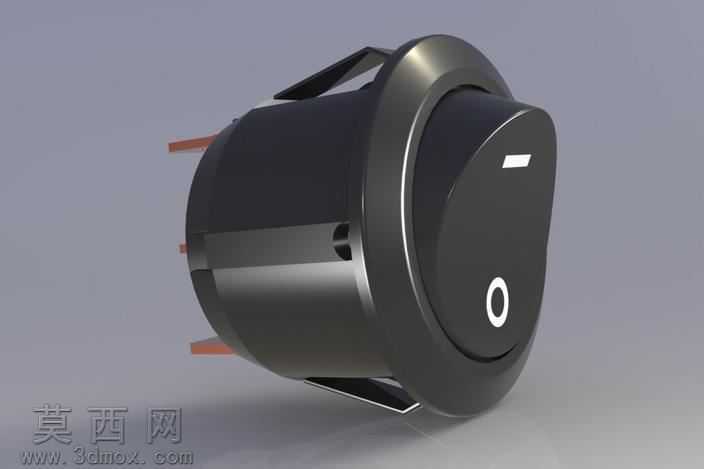

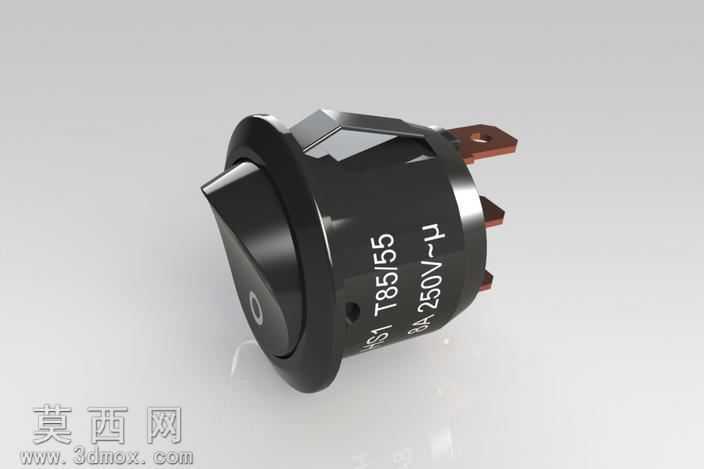

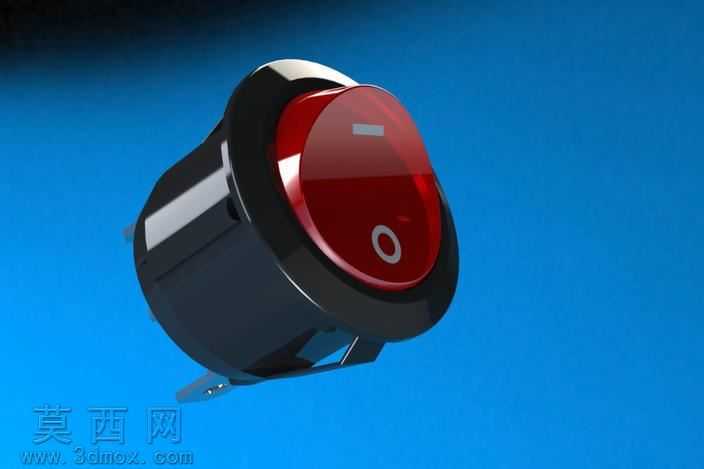

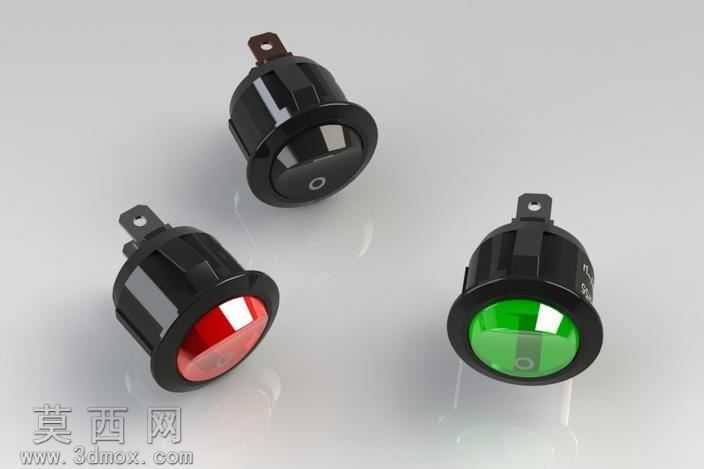

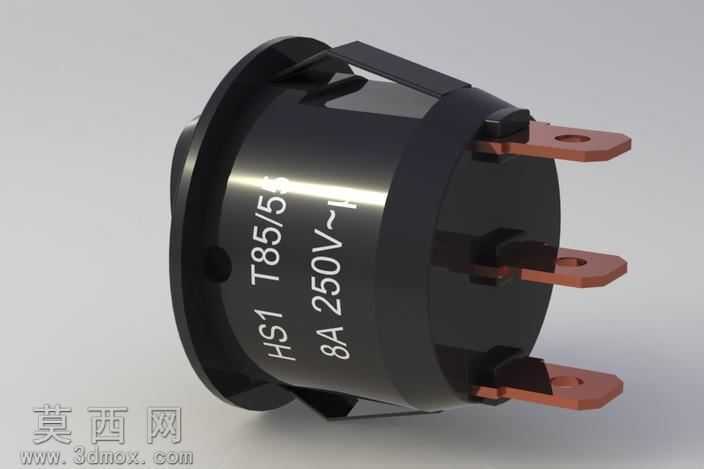

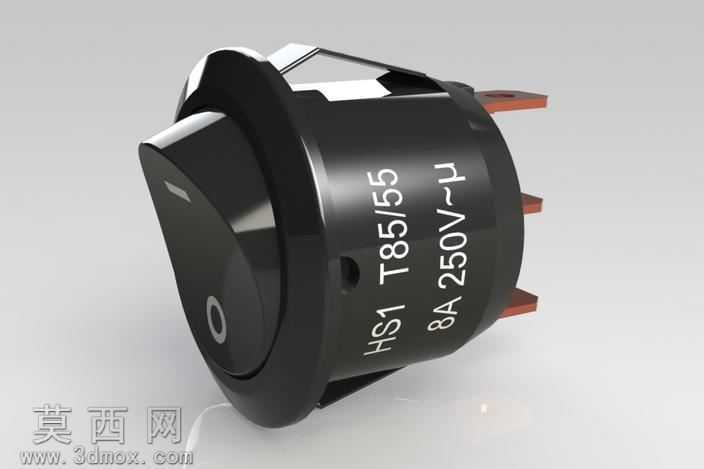

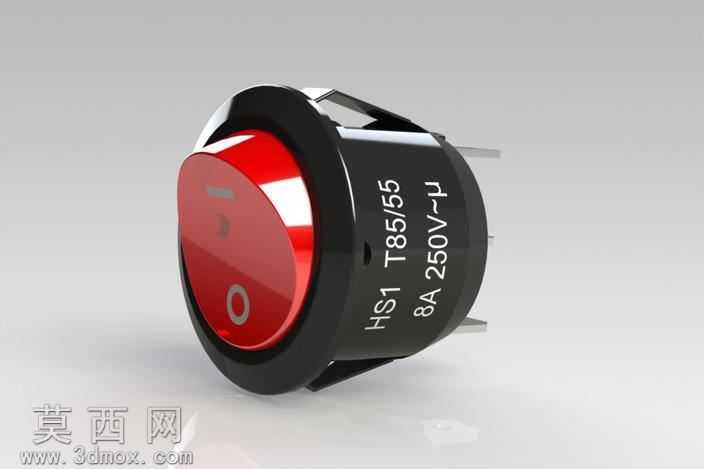

本作品为圆形安装式翘板电源开关的三维参数化模型，建模过程严格遵循实物测绘尺寸与电气元件通用设计规范，在SolidWorks平台下完成全参数化特征构建，整体模型可根据额定电流、安装孔径需求进行参数驱动修改，适配不同场景的选型设计需求。模型整体采用自顶向下的装配设计思路，先完成整体安装基准、外部轮廓的布局草图搭建，再拆分出操作翘板、绝缘外壳、安装卡扣、静接触插片、内部动触组件、灭弧结构等独立零件进行逐一建模，各零件间保留完整的装配约束与干涉检查逻辑，确保结构运动逻辑与实物一致。外观渲染阶段，为黑色绝缘壳体部分赋予哑光阻燃塑料材质，调整材质粗糙度与漫反射参数还原PA66阻燃工程塑料的哑光质感，表面印刷的额定参数标识采用贴图贴合曲面的方式制作，还原丝印字符的清晰质感；金属插片部分赋予镀锡铜合金材质，添加轻微的金属反光与边缘倒角高光，还原导电接插件的金属质感；操作翘板的标识凸点做了细微的圆角处理，还原注塑零件的工艺细节。结构设计上，重点还原了开关的圆形卡入式安装结构，外壳两侧的弹性卡扣做了合理的壁厚与倒角设计，可匹配标准面板开孔的安装需求；翘板操作端的旋转轴结构做了细节还原，可模拟翘板按压的摆动行程；背部三个导电插片的排布间距、伸出长度严格遵循8A250V规格开关的安规间距要求，内部预留的灭弧腔结构做了腔体特征还原，可清晰展示开关分断时的灭弧空间布局。建模过程中对所有注塑零件的拔模角度、壁厚均匀性做了校验，避免出现壁厚突变、无拔模角度的工艺缺陷，金属导电件的折弯角度、倒角处理均符合冲压零件的工艺要求，整体模型既可以用于产品结构教学演示，也可作为电气控制柜、小家电产品的配套元件模型，用于整机装配的干涉检查与布局设计。
