QS8重型防火花大电流接插件结构设计

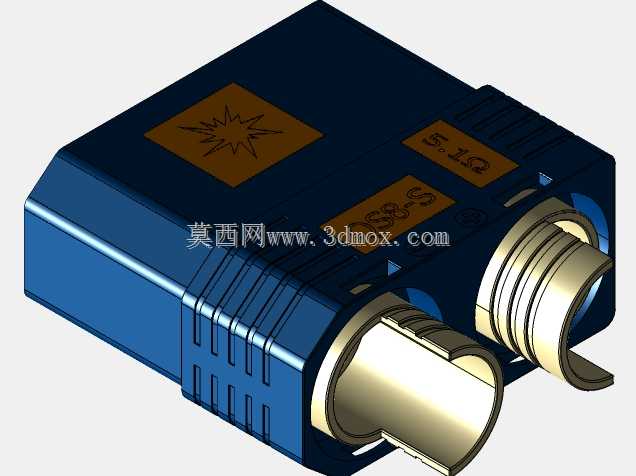

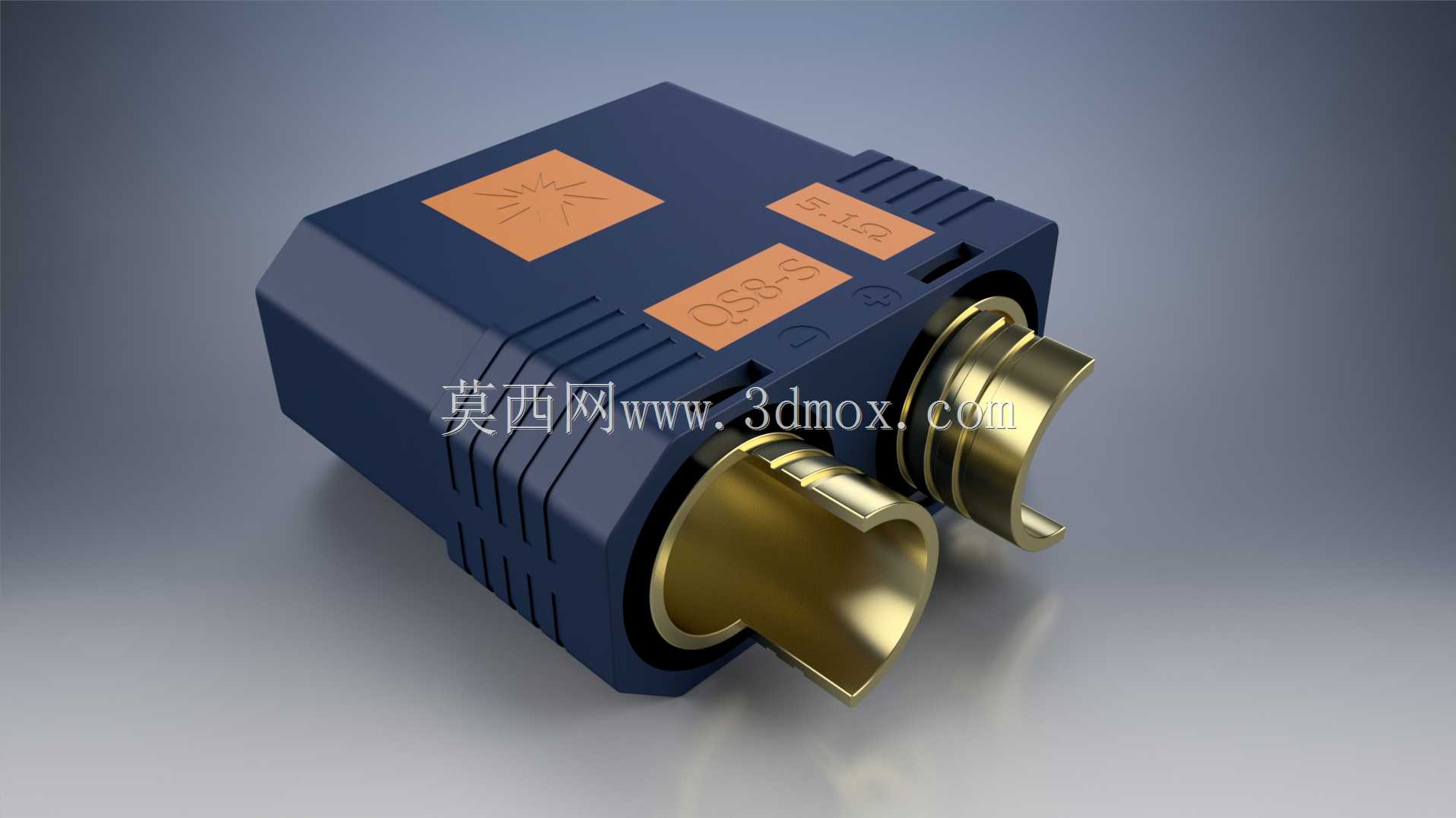

在大功率储能设备、电动重载作业车辆、大电流直流供电系统的布线环节里，接插件的接触可靠性与打火风险防控，一直是结构设计阶段需要重点考量的核心问题，这类场景下回路电流往往突破百安级别，普通接插件插拔时的瞬间拉弧、长期运行的接触电阻发热，都可能引发绝缘层老化甚至起火隐患，QS8防火花接插件就是针对这类高负载直流连接场景开发的专用连接件。从结构设计逻辑来看，这款接插件的主体绝缘基座选用尼龙材质，核心考量是尼龙材料兼具足够的结构强度、耐温性能与绝缘特性，能够在200℃的持续工作温度下保持结构稳定性，不会因为端子发热出现基座形变、绝缘失效的问题，基座表面的防滑筋条设计，既方便插拔时手部施力，也能在多接插件并排安装时增加相邻件的摩擦力，避免车辆运行震动导致的接插件松脱。接触端子采用镀金黄铜材质，8mm的端子直径是经过载流能力校核确定的尺寸，单回路可稳定承载120A-200A的持续电流，镀金层的作用一方面是降低铜基表面的接触电阻，减少长期通电时的接触点发热，另一方面也能避免铜材氧化导致的接触不良，端子的喇叭口导向结构，能够在插接时自动校正对位偏差，降低插接难度，同时端子根部的卡扣结构与绝缘基座紧密嵌合，能承受6AWG规格导线的拉拽力，不会因为布线拉扯导致端子从基座中脱出。这款接插件的防火花设计核心，是通过端子接触时序的结构设计实现的，插接过程中接地端子先接触、载流端子后接通，拔开过程中载流端子先断开、接地端子后分离，从结构上避免了带载插拔时的拉弧打火现象，不需要额外增加灭弧结构就能满足大电流场景的安全要求。从安装边界来看，这款接插件采用并排双端子布局，整体外形方正，安装时不需要预留过大的侧向操作空间，基座上的标识块清晰标注了极性，能避免现场布线时的极性接反问题，端子尾部适配6AWG线径的导线压接，压接后可通过热缩管做绝缘防护，整套接插件的配合公差控制在0.1mm以内，插接后配合紧密，能够适应户外作业、车载震动等复杂工况，不会因为长期震动出现接触间隙增大、发热加剧的问题。在实际选型应用中，这类接插件常被用于电动叉车的电池包连接、大功率储能电源的输出接口、直流充电桩的枪端连接、重载AGV的供电回路等场景，相比普通的大电流接插件，其防火花结构能够大幅降低带载插拔时的安全隐患，尼龙基座的抗冲击性能也能满足工业场景下的磕碰防护要求，不需要额外增加接插件防护外壳就能直接使用。建模过程中需要重点关注端子与绝缘基座的配合间隙，镀金铜端子的插拔力需要控制在合理区间，既要保证接触紧密不松动，也要避免插拔力过大导致操作困难，同时基座表面的极性标识需要做凸起结构，方便后期丝印或者激光打标，端子的内孔尺寸需要与6AWG导线的线芯直径匹配，保证压接后的拉脱力符合行业标准。
