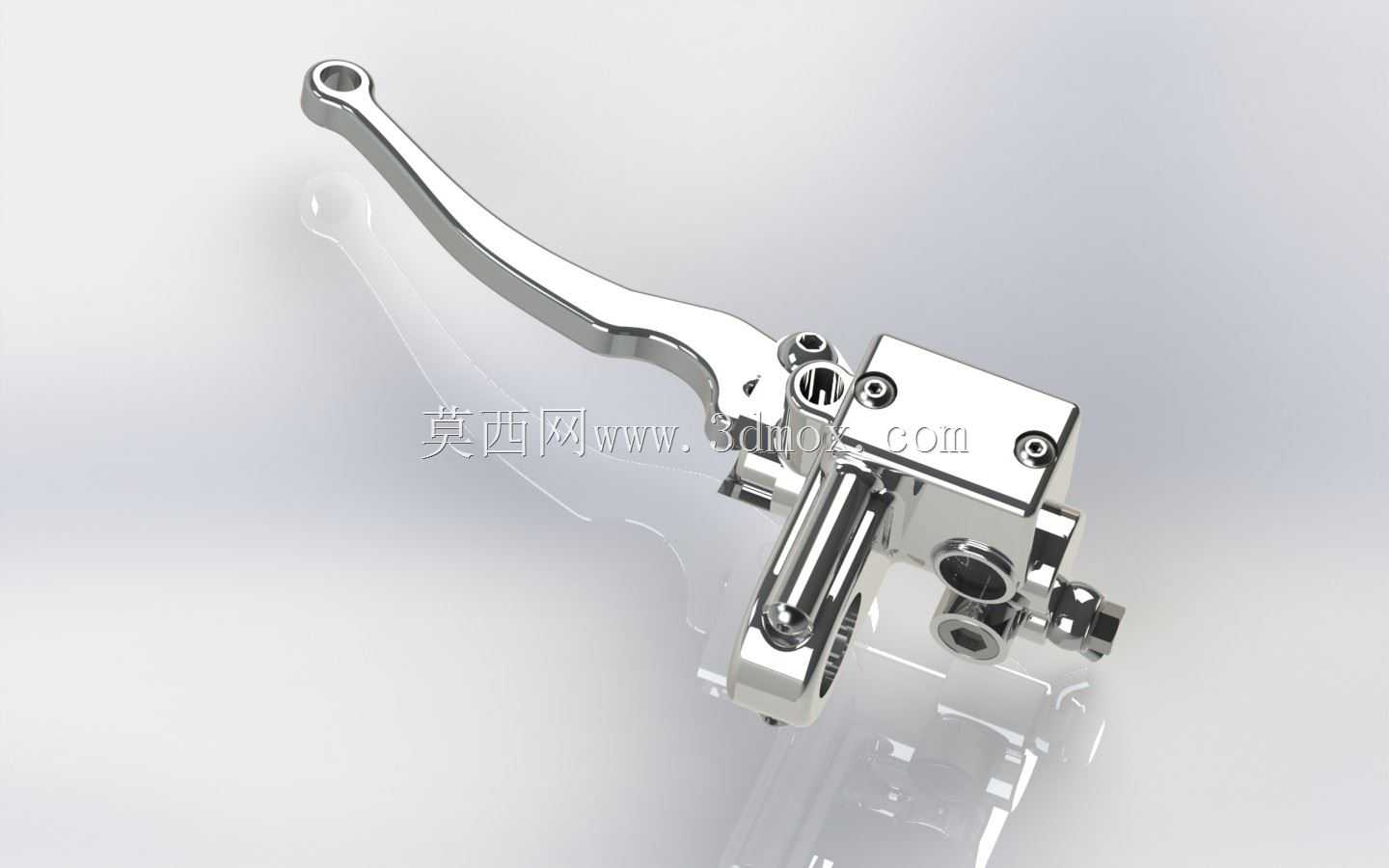

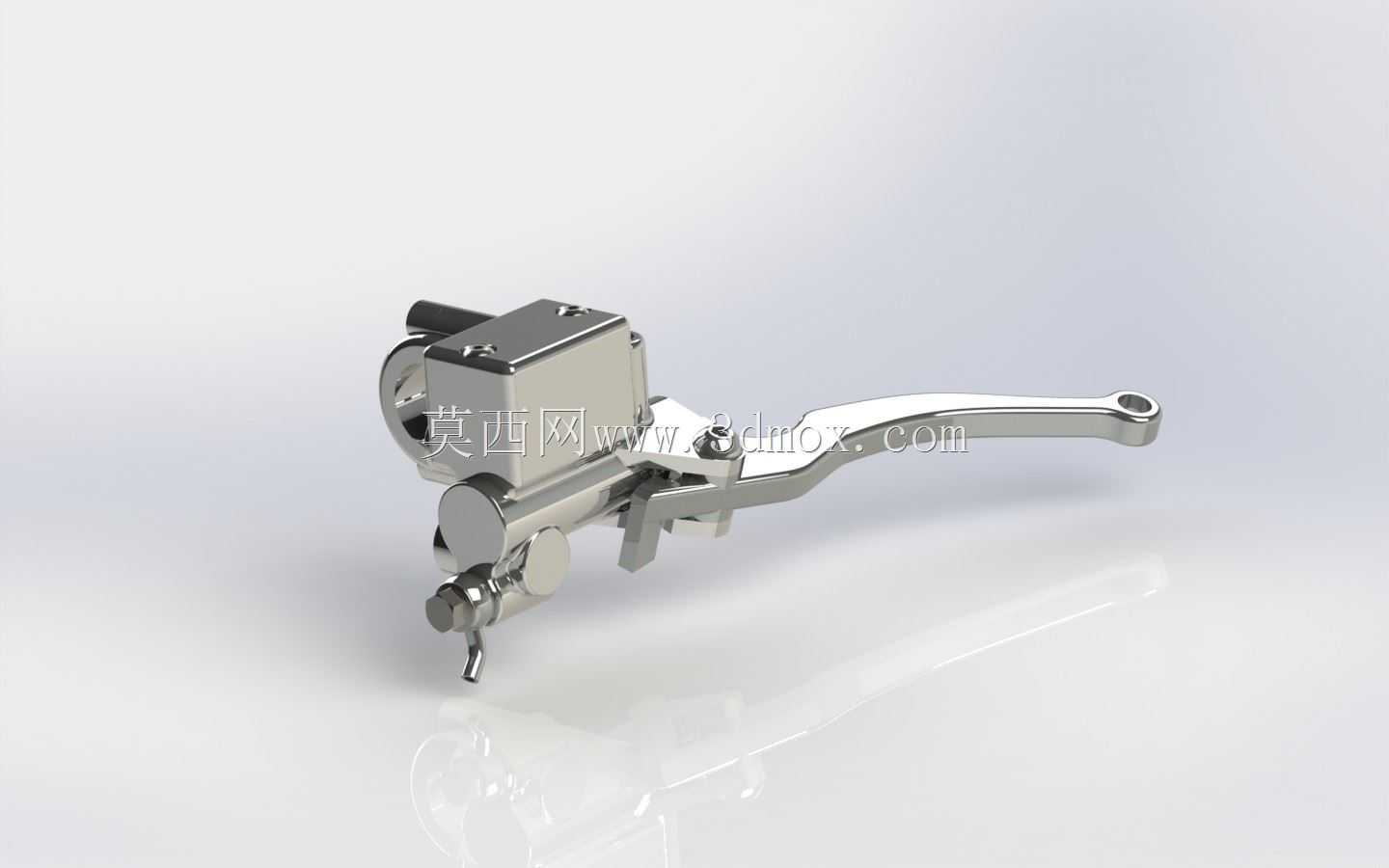

摩托车液压离合操纵手柄总成结构

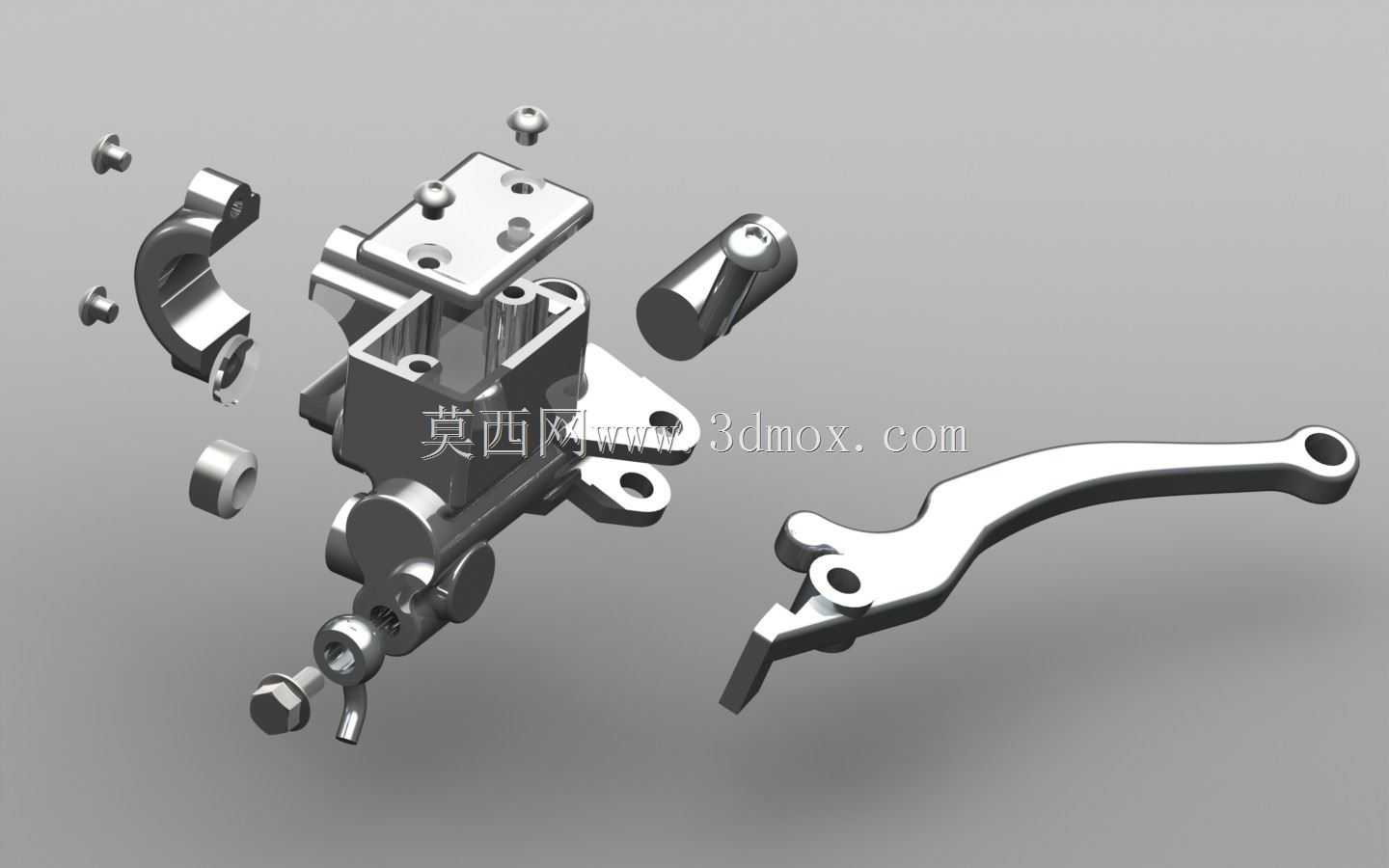

该操纵构件主要适配大排量两轮机车的离合操纵回路，日常骑行场景中，骑手通过捏压手柄带动液压回路建立压力，推动离合器分离机构动作，完成动力切断与衔接的操作，相比传统拉索式结构，液压传动的力反馈更线性，长时间骑行操作的疲劳度更低，不会出现拉索磨损后卡滞、行程变长的问题。从结构设计来看，总成集成了液压主缸、手柄杠杆、安装基座、调节顶杆几个核心部分，主缸缸体采用一体式金属切削成型，内部活塞密封槽的同轴度公差控制在0.02mm以内，避免高压工况下出现渗油问题；手柄的杠杆比经过多轮骑行测试标定，捏合行程控制在20-28mm区间，既不会因为行程过短导致离合结合突兀，也不会因为行程过长造成操作拖沓。安装基座上预留了标准车把安装抱箍的固定位，适配直径22mm的通用机车车把，安装时不需要额外改动原车走线布局，抱箍的锁紧面做了防滑滚花处理，长期颠簸工况下不会出现基座转动移位的问题。手柄末端做了圆弧过渡处理，表面做了抛光镀铬处理，既提升了金属构件的抗锈蚀能力，也能在摔车时通过手柄的形变溃缩吸收部分冲击力，避免主缸缸体直接受撞击损坏。主缸上的油腔盖采用快拆结构，日常更换制动液时不需要完全拆解基座，维护操作更便捷；顶杆与手柄接触的位置设置了微型滚针轴承，捏合操作时的摩擦阻力更小，不会出现长期使用后顶杆磨损导致的行程虚位。从安装边界来看，总成整体宽度不超过85mm，安装后不会与车把上的油门转把、灯光控制开关产生干涉，液压油口的朝向预留了油管走线的弯曲空间，避免油管出现过小弯折半径导致的油路不畅问题。设计过程中针对不同手掌大小的骑手做了适配，手柄端部设置了多档位行程调节结构，骑手可以根据自己的握持习惯调整手柄与车把的初始间距，保证捏合操作时的握持舒适度。整个构件的受力点都做了加强筋处理，在保证整体轻量化的前提下，手柄的抗弯折强度满足120N径向载荷下无塑性变形的要求，能够应对日常骑行中的各种复杂工况。
